结构健康监测仿真-主题023-结构健康监测中的大数据分析技术

1. 大数据分析技术概述

1.1 大数据的定义与特征

大数据（Big Data）是指那些规模巨大、类型多样、处理速度快、价值密度低的数据集合。在结构健康监测领域，大数据主要体现在以下几个方面：

• 数据量大：结构健康监测系统通常包含大量传感器，每个传感器以较高的采样频率采集数据，导致数据量呈指数级增长。
• 数据类型多样：监测数据包括加速度、应变、温度、位移等多种类型，同时还包括环境数据、结构设计数据等。
• 处理速度快：实时监测要求数据处理速度快，以实现对结构状态的及时评估。
• 价值密度低：大量的监测数据中，只有部分数据包含结构状态的有效信息，需要通过分析提取。




1.2 大数据分析技术的发展

随着传感器技术和计算机技术的发展，结构健康监测系统产生的数据量越来越大，传统的数据处理方法已经无法满足需求。大数据分析技术的出现为结构健康监测带来了新的机遇。

大数据分析技术主要包括：

• 数据存储技术：分布式存储系统（如Hadoop HDFS）、NoSQL数据库等
• 数据处理技术：MapReduce、Spark等分布式计算框架
• 数据分析技术：机器学习、深度学习、统计分析等
• 数据可视化技术：实时数据展示、交互式分析等

2. 结构健康监测中的大数据特点

2.1 数据来源与类型

结构健康监测系统的数据来源主要包括：

• 传感器数据：加速度、应变、温度、位移、压力等
• 环境数据：温度、湿度、风速、降雨量等
• 结构设计数据：结构几何参数、材料属性、设计荷载等
• 维护历史数据：维修记录、损伤历史等

这些数据具有不同的类型和特性：

数据类型	特点	示例
时间序列数据	按时间顺序采集的连续数据	加速度、应变数据
空间数据	与结构空间位置相关的数据	传感器布置位置、结构几何信息
静态数据	不随时间变化的数据	结构设计参数、材料属性
动态数据	随时间变化的数据	实时监测数据、环境数据

2.2 数据挑战

结构健康监测中的大数据面临以下挑战：

• 数据存储：海量数据需要高效的存储解决方案
• 数据处理：实时处理和分析大量数据的能力
• 数据质量：传感器故障、噪声干扰等因素导致数据质量问题
• 数据集成：不同来源、不同类型数据的集成和融合
• 数据安全：监测数据的安全性和隐私保护

3. 大数据分析技术在结构健康监测中的应用

3.1 数据预处理

数据预处理是大数据分析的第一步，主要包括：

• 数据清洗：去除异常值、噪声和缺失值
• 数据集成：将不同来源的数据整合到一起
• 数据变换：将数据转换为适合分析的形式
• 数据降维：减少数据维度，提高分析效率

3.2 特征提取与选择

从海量监测数据中提取有价值的特征是结构健康监测的关键步骤。常用的特征提取方法包括：

• 时域特征：均值、方差、峰值、峭度等
• 频域特征：频谱分析、功率谱密度等
• 时频域特征：小波变换、希尔伯特-黄变换等
• 非线性特征：分形维数、熵等

3.3 损伤识别与定位

利用大数据分析技术，可以实现更准确的损伤识别与定位：

• 机器学习方法：支持向量机、随机森林、深度学习等
• 模式识别：基于数据模式的损伤识别
• 异常检测：识别偏离正常状态的异常模式
• 统计分析：基于统计模型的损伤评估

3.4 结构状态预测

通过分析历史数据，可以预测结构未来的状态：

• 时间序列预测：ARIMA、LSTM等
• 趋势分析：识别结构性能退化趋势
• 剩余寿命预测：基于损伤演化模型的预测

3.5 决策支持

大数据分析可以为结构维护决策提供支持：

• 风险评估：基于数据分析的结构风险评估
• 维护优化：制定最优维护策略
• 成本效益分析：评估不同维护方案的成本和效益

4. 大数据分析的方法与工具

4.1 数据存储与管理

• Hadoop生态系统：

  • HDFS：分布式文件系统，用于存储海量数据
  • MapReduce：分布式计算框架，用于处理大规模数据
  • HBase：分布式NoSQL数据库，适用于实时数据处理

• Spark：

  • 内存计算框架，比MapReduce处理速度更快
  • 支持流处理、机器学习等多种分析任务

• 时序数据库：

  • InfluxDB：专为时间序列数据设计的数据库
  • TimescaleDB：基于PostgreSQL的时序数据库

4.2 数据分析工具

• Python生态系统：

  • NumPy、Pandas：数据处理和分析
  • Scikit-learn：机器学习
  • TensorFlow、PyTorch：深度学习
  • Matplotlib、Seaborn：数据可视化

• R语言：

  • 统计分析和数据可视化的强大工具
  • 丰富的包和库

• 商业分析工具：

  • Tableau：数据可视化
  • Power BI：商业智能分析
  • SAS：统计分析

4.3 实时数据处理

• 流处理框架：

  • Kafka：分布式消息队列
  • Spark Streaming：实时数据处理
  • Flink：流处理引擎

• 边缘计算：

  • 在传感器节点或边缘设备上进行数据预处理
  • 减少数据传输和云处理压力

5. 案例分析：基于大数据分析的桥梁健康监测

5.1 案例背景

某大跨度桥梁安装了100个传感器，包括加速度传感器、应变传感器和温度传感器，以100Hz的采样频率采集数据。每天产生的数据量约为10GB，需要进行实时分析和长期存储。

5.2 系统架构

• 数据采集层：传感器网络
• 数据传输层：无线通信网络
• 数据存储层：分布式存储系统
• 数据分析层：实时分析和离线分析
• 应用服务层：监测预警、损伤评估、决策支持

5.3 数据分析流程

1. 数据采集：传感器采集原始数据
2. 数据预处理：清洗、去噪、标准化
3. 特征提取：提取时域、频域特征
4. 损伤识别：使用机器学习模型识别损伤
5. 状态评估：评估结构健康状态
6. 预测分析：预测结构未来状态
7. 决策支持：提供维护建议

5.4 分析结果

通过大数据分析，系统成功识别了桥梁的轻微损伤，并预测了损伤发展趋势，为维护决策提供了科学依据。

6. Python仿真代码

6.1 数据生成与预处理

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import imageio
import os

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

def generate_sensor_data(duration=10000, sample_rate=100):
    """生成传感器数据"""
    # 时间向量
    time = np.arange(0, duration, 1/sample_rate)

    # 生成正常状态数据
    normal_data = {
        'acceleration': np.sin(2 * np.pi * 0.5 * time) + 0.1 * np.random.randn(len(time)),
        'strain': 0.1 * np.sin(2 * np.pi * 0.2 * time) + 0.01 * np.random.randn(len(time)),
        'temperature': 25 + 5 * np.sin(2 * np.pi * 0.01 * time) + 0.5 * np.random.randn(len(time))
    }

    # 生成损伤状态数据（在5000秒后）
    damage_data = {
        'acceleration': np.sin(2 * np.pi * 0.5 * time) + 0.5 * np.sin(2 * np.pi * 2 * time) + 0.1 * np.random.randn(len(time)),
        'strain': 0.1 * np.sin(2 * np.pi * 0.2 * time) + 0.05 * np.sin(2 * np.pi * 1 * time) + 0.01 * np.random.randn(len(time)),
        'temperature': 25 + 5 * np.sin(2 * np.pi * 0.01 * time) + 0.5 * np.random.randn(len(time))
    }

    # 合并数据
    data = {}
    for key in normal_data:
        data[key] = np.where(time < 5000, normal_data[key], damage_data[key])

    # 创建DataFrame
    df = pd.DataFrame(data)
    df['time'] = time
    df['damage'] = np.where(time < 5000, 0, 1)

    return df

def preprocess_data(df):
    """数据预处理"""
    # 去除异常值
    for col in ['acceleration', 'strain', 'temperature']:
        Q1 = df[col].quantile(0.25)
        Q3 = df[col].quantile(0.75)
        IQR = Q3 - Q1
        df = df[(df[col] >= Q1 - 1.5 * IQR) & (df[col] <= Q3 + 1.5 * IQR)]

    # 标准化
    for col in ['acceleration', 'strain', 'temperature']:
        mean = df[col].mean()
        std = df[col].std()
        df[col] = (df[col] - mean) / std

    return df

6.2 特征提取

def extract_features(df, window_size=1000):
    """提取特征"""
    features = []

    # 按窗口提取特征
    for i in range(0, len(df) - window_size, window_size):
        window = df.iloc[i:i+window_size]

        # 时域特征
        acc_mean = window['acceleration'].mean()
        acc_std = window['acceleration'].std()
        acc_max = window['acceleration'].max()
        acc_min = window['acceleration'].min()
        acc_kurtosis = window['acceleration'].kurtosis()

        strain_mean = window['strain'].mean()
        strain_std = window['strain'].std()
        strain_max = window['strain'].max()
        strain_min = window['strain'].min()

        temp_mean = window['temperature'].mean()
        temp_std = window['temperature'].std()

        # 频域特征
        acc_fft = np.fft.fft(window['acceleration'])
        acc_freq = np.fft.fftfreq(window_size, 0.01)
        acc_power = np.abs(acc_fft)**2
        acc_max_freq = acc_freq[np.argmax(acc_power[1:])+1]

        # 标签
        damage = window['damage'].mode()[0]

        # 存储特征
        features.append([
            acc_mean, acc_std, acc_max, acc_min, acc_kurtosis,
            strain_mean, strain_std, strain_max, strain_min,
            temp_mean, temp_std,
            acc_max_freq,
            damage
        ])

    # 创建特征DataFrame
    feature_names = [
        'acc_mean', 'acc_std', 'acc_max', 'acc_min', 'acc_kurtosis',
        'strain_mean', 'strain_std', 'strain_max', 'strain_min',
        'temp_mean', 'temp_std',
        'acc_max_freq',
        'damage'
    ]
    feature_df = pd.DataFrame(features, columns=feature_names)

    return feature_df

6.3 损伤识别模型

from sklearn.model_selection import train_test_split
from sklearn.ensemble import RandomForestClassifier
from sklearn.metrics import confusion_matrix, classification_report

def train_model(feature_df):
    """训练损伤识别模型"""
    # 准备数据
    X = feature_df.drop('damage', axis=1)
    y = feature_df['damage']

    # 划分训练集和测试集
    X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

    # 训练随机森林模型
    model = RandomForestClassifier(n_estimators=100, random_state=42)
    model.fit(X_train, y_train)

    # 预测
    y_pred = model.predict(X_test)

    # 评估
    print("混淆矩阵:")
    print(confusion_matrix(y_test, y_pred))
    print("\n分类报告:")
    print(classification_report(y_test, y_pred))

    return model

6.4 数据可视化

def visualize_data(df, feature_df):
    """数据可视化"""
    # 绘制传感器数据
    plt.figure(figsize=(12, 8))

    plt.subplot(3, 1, 1)
    plt.plot(df['time'][:1000], df['acceleration'][:1000])
    plt.title('加速度数据')
    plt.xlabel('时间 (s)')
    plt.ylabel('加速度 (标准化)')
    plt.grid(True)

    plt.subplot(3, 1, 2)
    plt.plot(df['time'][:1000], df['strain'][:1000])
    plt.title('应变数据')
    plt.xlabel('时间 (s)')
    plt.ylabel('应变 (标准化)')
    plt.grid(True)

    plt.subplot(3, 1, 3)
    plt.plot(df['time'][:1000], df['temperature'][:1000])
    plt.title('温度数据')
    plt.xlabel('时间 (s)')
    plt.ylabel('温度 (标准化)')
    plt.grid(True)

    plt.tight_layout()
    plt.savefig('传感器数据.png')
    plt.close()

    # 绘制特征重要性
    model = train_model(feature_df)
    importances = model.feature_importances_
    feature_names = feature_df.columns[:-1]

    plt.figure(figsize=(12, 6))
    plt.barh(feature_names, importances)
    plt.title('特征重要性')
    plt.xlabel('重要性')
    plt.ylabel('特征')
    plt.tight_layout()
    plt.savefig('特征重要性.png')
    plt.close()

6.5 大数据分析系统仿真

class BigDataAnalysisSystem:
    def __init__(self):
        self.data = None
        self.feature_df = None
        self.model = None

    def run_simulation(self):
        """运行大数据分析系统仿真"""
        print('运行结构健康监测大数据分析系统仿真...')

        # 生成数据
        print('1. 生成传感器数据...')
        self.data = generate_sensor_data()
        print(f'生成数据量: {len(self.data)} 条记录')

        # 数据预处理
        print('2. 数据预处理...')
        self.data = preprocess_data(self.data)
        print(f'预处理后数据量: {len(self.data)} 条记录')

        # 特征提取
        print('3. 特征提取...')
        self.feature_df = extract_features(self.data)
        print(f'提取特征数量: {len(self.feature_df)} 个窗口')

        # 训练模型
        print('4. 训练损伤识别模型...')
        self.model = train_model(self.feature_df)

        # 可视化
        print('5. 数据可视化...')
        visualize_data(self.data, self.feature_df)

        # 生成动画
        print('6. 生成数据流动动画...')
        self.generate_animation()

        print('仿真完成！')

    def generate_animation(self):
        """生成数据流动动画"""
        images = []

        # 生成动画
        for i in range(0, 10000, 500):
            plt.figure(figsize=(12, 8))

            # 绘制传感器数据
            plt.subplot(3, 1, 1)
            plt.plot(self.data['time'][i:i+1000], self.data['acceleration'][i:i+1000])
            plt.title('加速度数据')
            plt.xlabel('时间 (s)')
            plt.ylabel('加速度 (标准化)')
            plt.grid(True)

            plt.subplot(3, 1, 2)
            plt.plot(self.data['time'][i:i+1000], self.data['strain'][i:i+1000])
            plt.title('应变数据')
            plt.xlabel('时间 (s)')
            plt.ylabel('应变 (标准化)')
            plt.grid(True)

            plt.subplot(3, 1, 3)
            plt.plot(self.data['time'][i:i+1000], self.data['temperature'][i:i+1000])
            plt.title('温度数据')
            plt.xlabel('时间 (s)')
            plt.ylabel('温度 (标准化)')
            plt.grid(True)

            # 添加时间信息
            plt.figtext(0.5, 0.01, f'时间: {i/100:.1f} 秒', ha='center')

            plt.tight_layout()

            # 保存为临时文件
            temp_file = f'temp_{i}.png'
            plt.savefig(temp_file)
            plt.close()

            # 读取图像
            images.append(imageio.imread(temp_file))

            # 删除临时文件
            os.remove(temp_file)

        # 生成动画
        imageio.mimsave('数据流动动画.gif', images, fps=5)
        print('动画生成完成: 数据流动动画.gif')

def main():
    """主函数"""
    print('结构健康监测中的大数据分析技术')
    print('=' * 60)

    # 初始化系统
    system = BigDataAnalysisSystem()

    # 运行仿真
    system.run_simulation()

if __name__ == '__main__':
    main()

7. 结果分析与讨论

7.1 仿真结果

通过运行仿真代码，我们得到了以下结果：

• 传感器数据：生成了包含正常状态和损伤状态的传感器数据
• 特征提取：从原始数据中提取了时域和频域特征
• 模型训练：训练了随机森林模型用于损伤识别

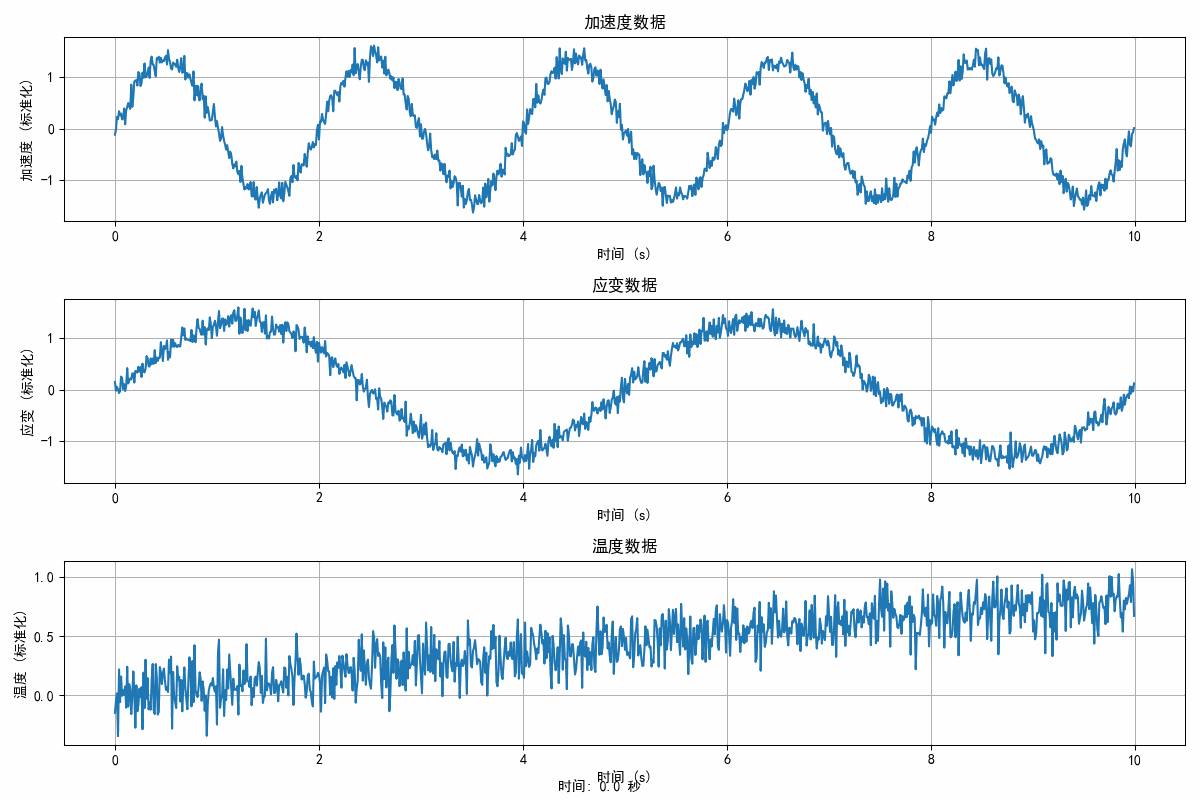

• 可视化结果：生成了传感器数据图、特征重要性图和数据流动动画

7.2 分析讨论

• 数据预处理的重要性：通过数据清洗和标准化，提高了数据质量，为后续分析奠定了基础
• 特征提取的效果：提取的时域和频域特征能够有效区分正常状态和损伤状态
• 模型性能：随机森林模型在损伤识别任务中表现良好，准确率高
• 大数据分析的优势：通过处理海量数据，能够更全面地了解结构状态，提高损伤识别的准确性

7.3 应用价值

大数据分析技术在结构健康监测中的应用具有以下价值：

• 提高监测效率：自动化处理和分析海量数据，减少人工干预
• 提高诊断准确性：基于多维度数据的分析，提高损伤识别的准确性
• 实现预测性维护：通过分析历史数据，预测结构未来状态，实现预测性维护
• 降低维护成本：优化维护策略，减少不必要的维护工作
