深度学习目标检测：YOLOv4 技术全面解析 其中v5和v4没有本质区别。v5重工程方面，v4更重学院派。下面介绍v4的原理。v5类似。

系列说明：本系列共四篇，本篇为第三篇，聚焦 YOLOv4 引入的全面技术升级——从数据增强、正则化、损失函数到骨干网络与特征聚合的系统性改进。

---

一、YOLOv4 背景与定位

论文：《YOLOv4: Optimal Speed and Accuracy of Object Detection》（2020，CVPR）
作者：Alexey Bochkovskiy, Chien-Yao Wang, Hong-Yuan Mark Liao

YOLOv4 更换了原作者（Joseph Redmon 退出），由 Alexey Bochkovskiy 主导开发。它并非从零设计新架构，而是在 YOLOv3 基础上系统性地吸收了近年来目标检测领域的最新研究成果，将大量被证明有效的技术精心组合，显著提升了检测性能。

YOLOv4 的核心设计哲学：

在单张消费级 GPU 上实现最优的速度与精度平衡。

YOLOv4 将改进点分为两大类：

类别	名称	含义
BoF（Bag of Freebies）	免费午餐	不增加推理计算量，通过改进训练策略提升精度
BoS（Bag of Specials）	特殊组件	少量增加推理计算量，但精度提升明显

---

二、数据增强（BoF：数据层面）

数据增强是 YOLOv4 中 Bag of Freebies 的重要组成部分，目标是在不增加推理开销的前提下提升模型泛化能力。

2.1 马赛克数据增强（Mosaic Augmentation）

马赛克增强是 YOLOv4 提出的最具代表性的创新之一。

原理：随机选取 4 张图像，按随机比例拼接成一张图，形成类似马赛克的效果。

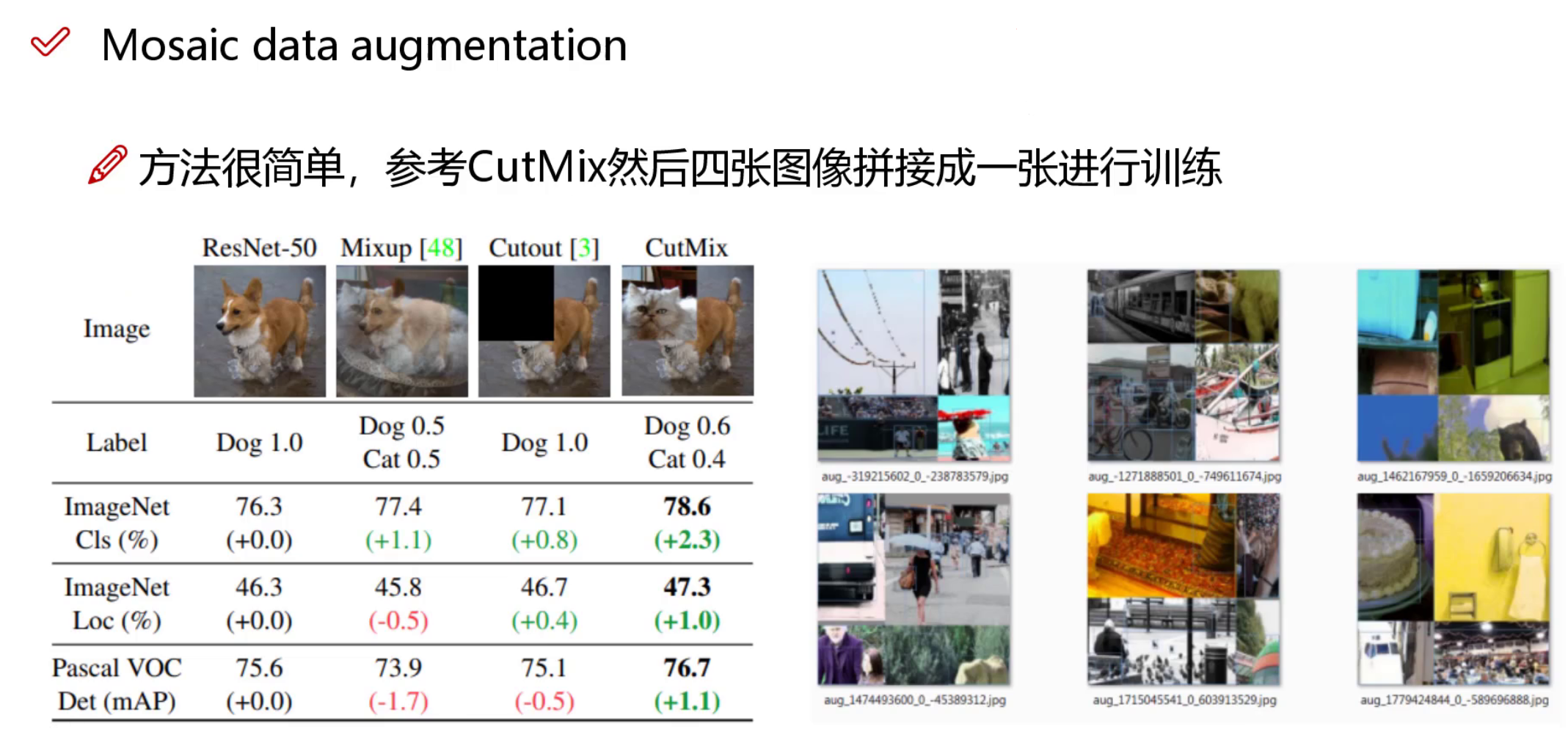

图1：马赛克数据增强，将 4 张图随机拼合为一张训练样本

优势：

• 一次训练相当于处理 4 张图像，丰富数据多样性；
• 让模型在一张图中同时看到多种场景和目标；
• 增加了小目标的占比（目标在被裁切后变小）；
• 大幅降低对大 mini-batch 的依赖，小 batch 也能学到丰富的上下文。

2.2 其他数据增强方法

YOLOv4 还使用了以下增强技术：

增强方法	作用
随机裁剪（Random Crop）	模拟目标局部出现
随机翻转（Random Flip）	提高模型对方向的鲁棒性
色彩抖动（Color Jitter）	增强对光照/色彩变化的适应性
MixUp	两张图像混合，标签软化处理
CutMix	将一张图的部分区域粘贴到另一张图
随机缩放（Multi-Scale）	继承自 YOLOv3，训练时随机改变输入尺寸

---

三、DropBlock 正则化

3.1 Dropout 的局限性

传统 Dropout 随机屏蔽单个神经元，但在卷积特征图中，相邻位置的特征高度相关——被 Dropout 的特征信息可以通过邻近特征轻松恢复，导致 Dropout 对 CNN 效果有限。

3.2 DropBlock 原理

DropBlock（Google，2018）是专为卷积网络设计的正则化方法：与 Dropout 随机屏蔽单个点不同，DropBlock 随机屏蔽连续的矩形区域（Block）。

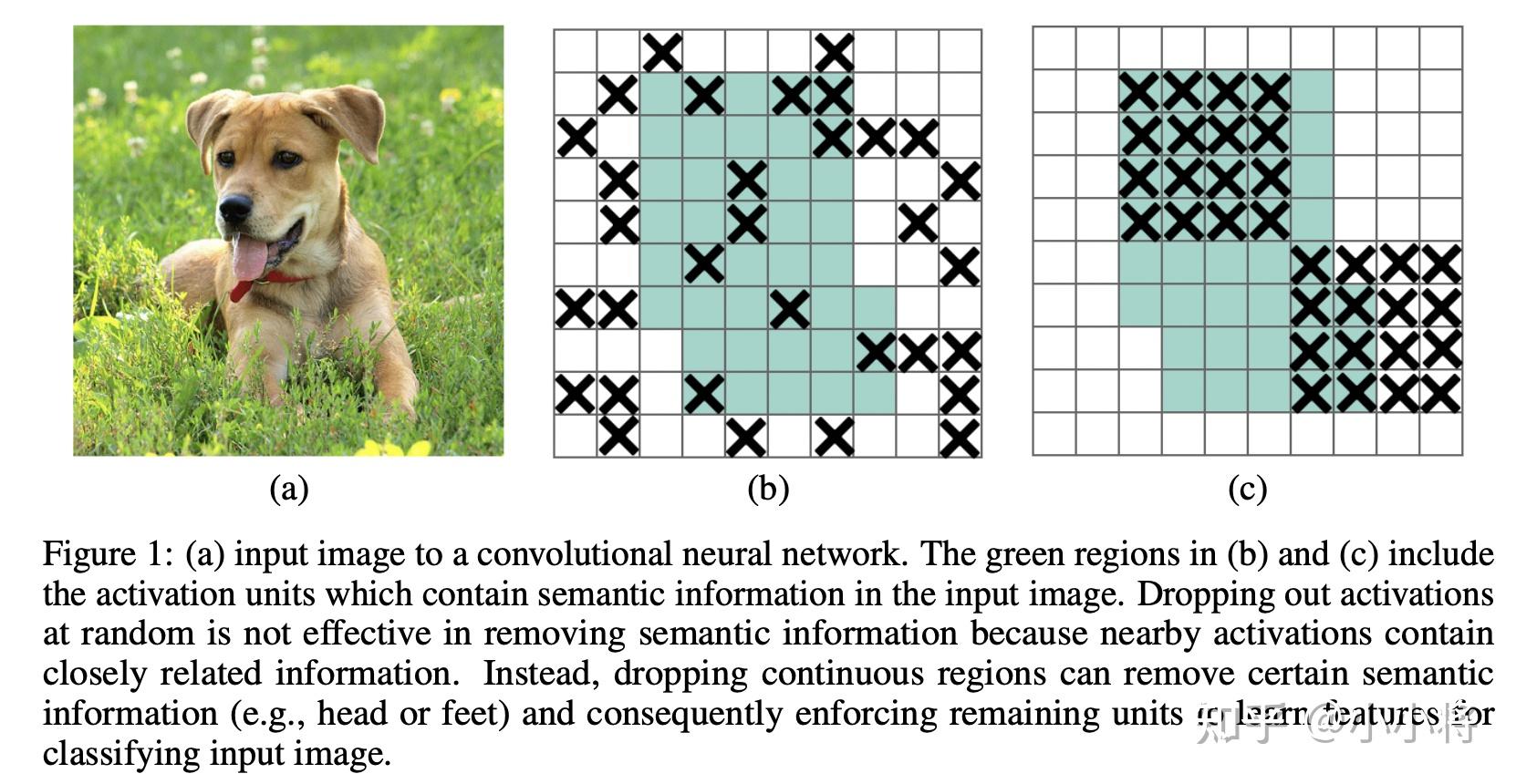

图2：左侧为 Dropout，右侧为 DropBlock，屏蔽连续区域使特征无法轻易恢复

参数：

• block_size：要屏蔽的方块边长（通常取 7×7）；
• keep_prob：保留激活的概率（类比 Dropout 的 keep_rate）。

效果：强迫网络学习更全局的特征，减少过拟合，提升泛化能力。

---

四、IOU Loss 系列改进

4.1 为什么要改进 IOU Loss？

YOLOv1~v3 使用 MSE（均方误差）计算坐标损失：

$$\mathcal{L}=\sum (x_{pred}-x_{gt}{)}^2+(y_{pred}-y_{gt}{)}^2+\dots$$

问题：MSE 将坐标视为独立变量，没有考虑边界框的整体几何关系，导致：

• 预测框与真实框不重叠时，梯度为零（无法优化）；
• 对小框和大框的敏感度不一致。

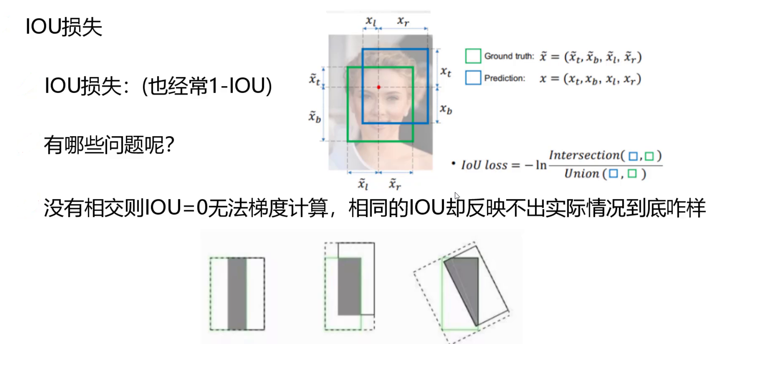

4.2 IOU Loss → GIOU Loss → DIOU Loss → CIOU Loss

YOLOv4 最终采用 CIOU Loss，这是 IOU Loss 系列的最终进化版：

IOU Loss

$${\mathcal{L}}_{\text{IOU}}=1-\text{IOU}(B_{pred},B_{gt})$$

优点：直接优化检测指标；
缺点：不重叠时梯度为零。

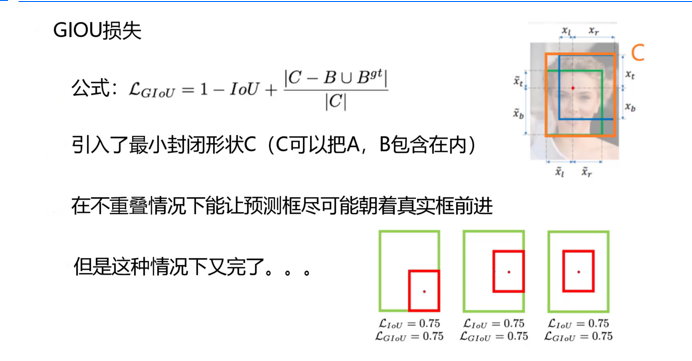

GIOU Loss（Generalized IOU）

$${\mathcal{L}}_{\text{GIoU}}=1-\text{IOU}+\frac{|C-(B_{pred}\cup B_{gt})|}{|C|}$$

$C$ 为包含两个框的最小外接矩形。
优点：解决不重叠时梯度消失问题；
缺点：收敛慢，水平/垂直情况下退化。

DIOU Loss（Distance IOU）

$${\mathcal{L}}_{\text{DIoU}}=1-\text{IoU}+\frac{{\rho }^2(b_{pred},b_{gt})}{c^2}$$

其中 $\rho$ 为两框中心点的欧氏距离，$c$ 为最小外接矩形对角线长度。
优点：直接最小化中心点距离，收敛更快。

然而还有一些小问题，如果预选框宽高大一些也不是很好。

CIOU Loss（Complete IOU）✅ YOLOv4 采用

$${\mathcal{L}}_{\text{CIOU}}=1-\text{IOU}+\frac{{\rho }^2}{c^2}+\alpha v$$

其中：
$$v=\frac{4}{{\pi }^2}{\left(\arctan \frac{w_{gt}}{h_{gt}}-\arctan \frac{w_{pred}}{h_{pred}}\right)}^2,\alpha =\frac{v}{(1-\text{IoU})+v}$$

CIOU 同时考虑了：

1. 重叠面积（IOU）；
2. 中心点距离；
3. 宽高比的一致性（v）。

Loss 类型	重叠面积	中心距离	宽高比
IoU	✅	❌	❌
GIoU	✅	❌	❌
DIoU	✅	✅	❌
CIoU	✅	✅	✅

---

五、非极大值抑制改进：DIOU-NMS

5.1 传统 NMS 的问题

NMS（Non-Maximum Suppression）的工作原理：保留得分最高的框，删除与其 IOU 超过阈值的其他框。

问题：当两个不同目标的检测框高度重叠时，得分较低的框会被错误删除，导致漏检。

图3：传统 NMS 在目标重叠时容易将真实检测框误删

5.2 Soft-NMS

将删除改为衰减得分：

$$s_i=s_i\cdot \exp \left(-\frac{\text{IoU}(M,b_i{)}^2}{\sigma }\right)$$

与高分框 $M$ 重叠越多，得分衰减越大，但不直接删除，最后按阈值过滤。

5.3 DIoU-NMS（YOLOv4 采用）

DIoU-NMS 在判断是否删除框时，不仅考虑 IoU，还额外考虑中心点距离：

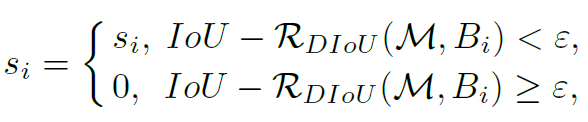

$${\text{Score}}^{\prime }=\text{IoU}(M,b_i)-R_{\text{DIoU}}(M,b_i)$$

其中 $R_{\text{DIoU}}$ 为中心点距离比值（两框中心越远，惩罚越小）。

优势：同一位置的重叠框会被抑制，而位置不同但 IoU 较高的框（属于不同目标）会被保留，有效减少漏检。

---

六、骨干网络：CSPDarknet53

6.1 SPP-Net：解决固定输入尺寸问题

SPP（Spatial Pyramid Pooling，空间金字塔池化），由何恺明提出：

• 普通 CNN 需要固定尺寸输入（如 224×224）；
• SPP 在最后一层卷积后加入金字塔池化，将任意尺寸特征图池化为固定维度；
• 使网络能接受任意尺寸输入，且在不同尺度下提取多层次特征。

YOLOv4 在 Neck 部分使用 SPP 模块：用 1×1、5×5、9×9、13×13 四种最大池化并行处理特征，最后 concat 拼接。

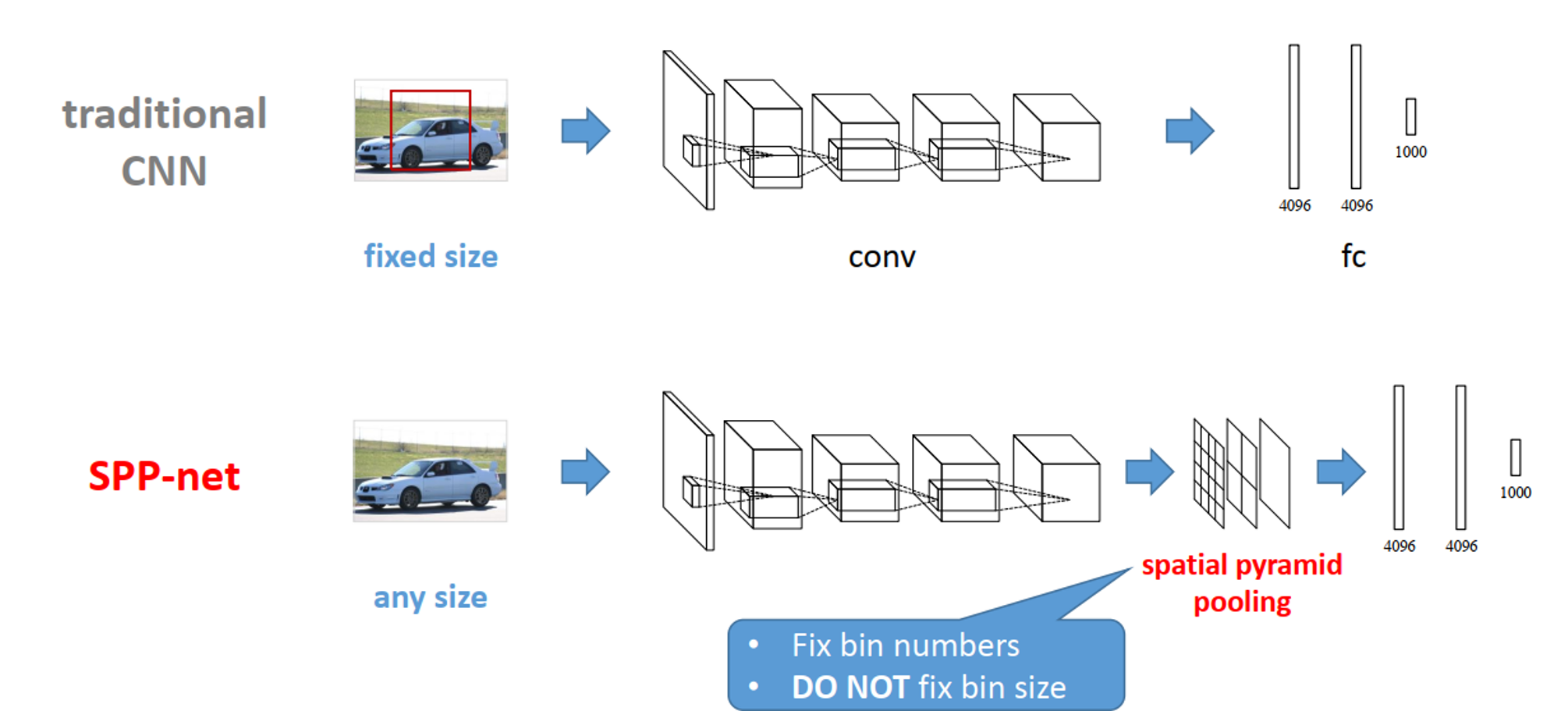

图4：SPP 模块通过不同尺度的池化操作提取多尺度特征

6.2 CSPNet：提升 CNN 学习能力

CSPNet（Cross Stage Partial Network），2019 年提出：

做法：

1. 将每个 Stage 的特征图按 channel 维度拆成两部分；
2. 一部分正常经过残差网络；
3. 另一部分直接跳过，在 Stage 末尾与残差输出 concat 拼接。

输入特征图（C 通道）
    ├─ 前半部分（C/2 通道）→ 残差块 × N → 输出A
    └─ 后半部分（C/2 通道）──────────────── 输出B
                                     ↓
                              concat(A, B) → BN → 激活

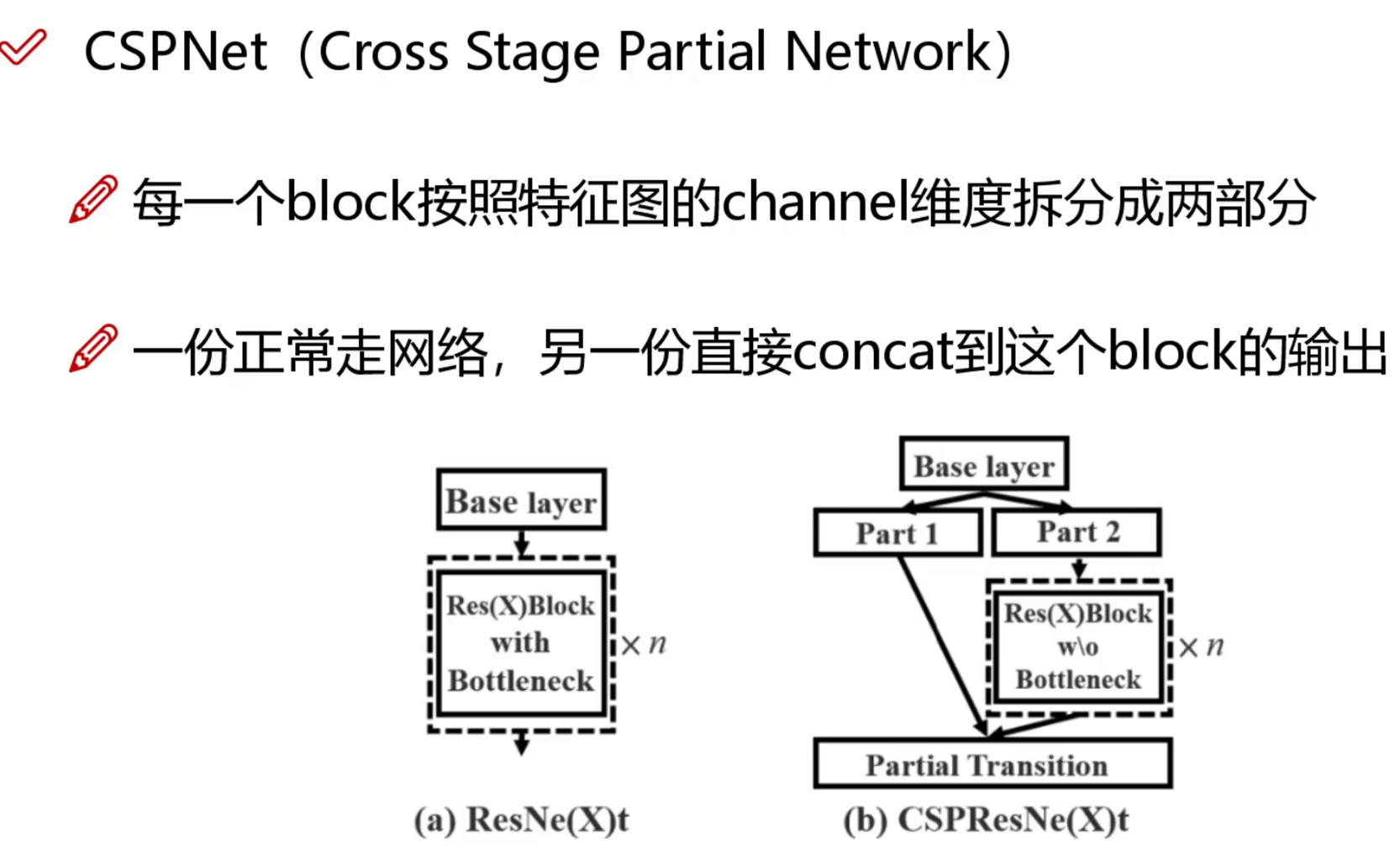

图5：CSPNet 将特征图一分为二，一半经残差处理，另一半直接连接，减少计算瓶颈

CSPNet 的三大优势：

1. 增强 CNN 学习能力：梯度信息从头到尾流动；
2. 降低内存成本：减少冗余梯度传播；
3. 减少计算瓶颈：降低约 20% 计算量。

6.3 CBAM 注意力机制

CBAM（Convolutional Block Attention Module）将通道注意力与空间注意力串联：

1. 通道注意力：对特征图不同通道赋予不同权重（“关注哪些特征”）；
2. 空间注意力：对特征图不同空间位置赋予不同权重（“关注哪些位置”）。

$$F^{\prime }=M_c(F)\otimes F$$
$$F^{\prime \prime }=M_s(F^{\prime })\otimes F^{\prime }$$

CBAM 几乎可以嵌入任何 CNN 结构，几乎不增加计算量，但显著提升模型性能。

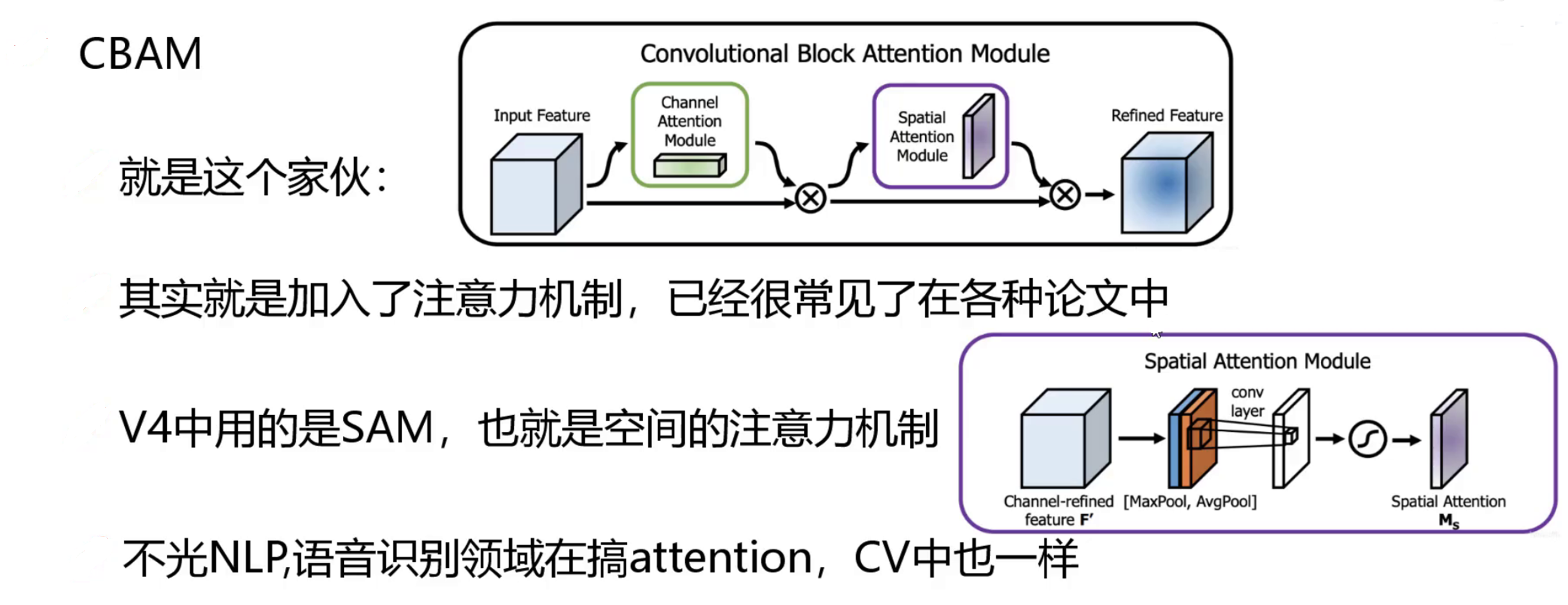

图6：CBAM 通道注意力与空间注意力模块结构

---

七、Neck 改进：FPN + PAN

7.1 FPN（Feature Pyramid Network）

FPN 使用**自顶向下（Top-Down）**的路径融合多尺度特征：深层语义信息通过上采样传递给浅层，与浅层高分辨率特征融合。

$$P_l=\text{Upsample}(P_{l+1})+\text{Lateral}(C_l)$$

优点：每层输出都具备丰富的语义信息 + 足够的空间分辨率。

7.2 PAN（Path Aggregation Network）

PAN 在 FPN 的基础上增加了**自底向上（Bottom-Up）**的路径：

FPN 自顶向下：
C5 → P5 → P4 → P3 → P2

PAN 再自底向上：
P2 → N2 → N3 → N4 → N5

这确保了底层精确的位置信息也能流向高层，增强不同尺度特征的信息互通。

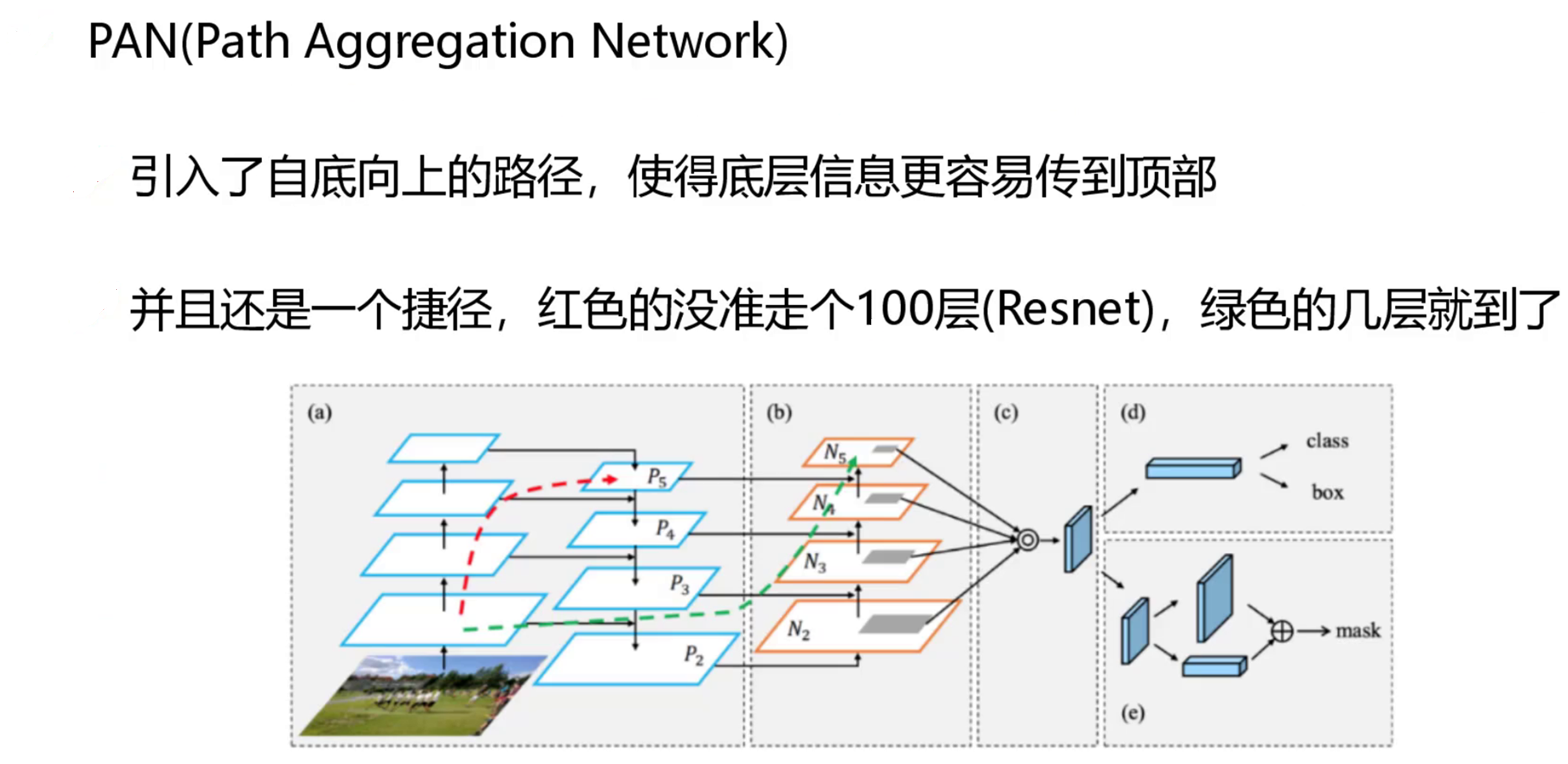

图7：PAN 在 FPN 自顶向下路径基础上，增加自底向上的路径聚合

7.3 YOLOv4 的 PAN 改进

YOLOv4 将 PAN 中的相加（Add）操作改为拼接（Concat），保留了更多信息：

$$N_l=\text{Concat}(\text{Conv}(N_{l-1}),C_l)$$

这减少了特征融合时的信息损失。

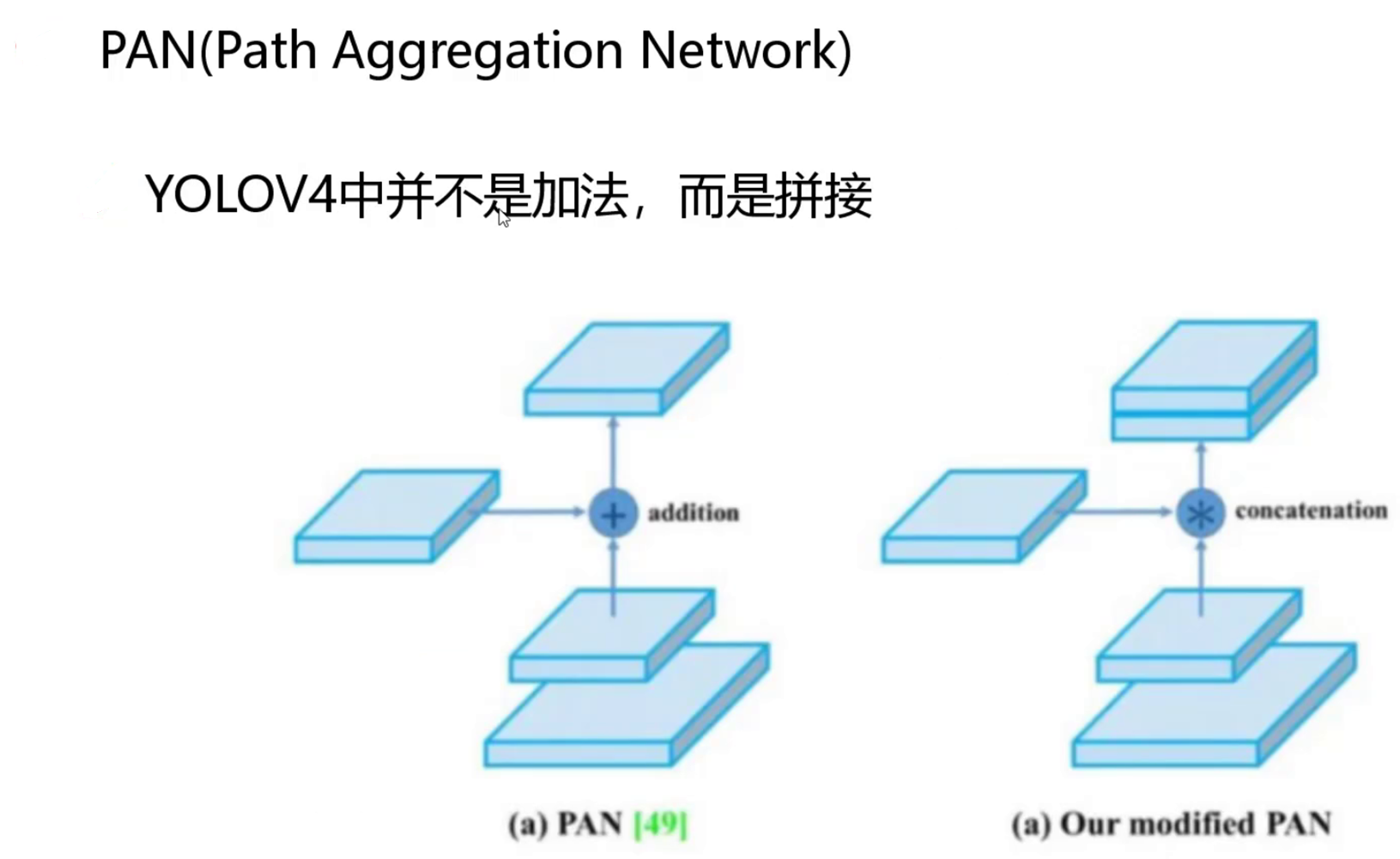

图8：YOLOv4 将 PAN 中的 Add 操作替换为 Concat，保留更多特征信息

---

八、激活函数：Mish

YOLOv4 在骨干网络中将 LeakyReLU 替换为 Mish 激活函数：

$$\text{Mish}(x)=x\cdot \tanh (\ln (1+e^x))$$

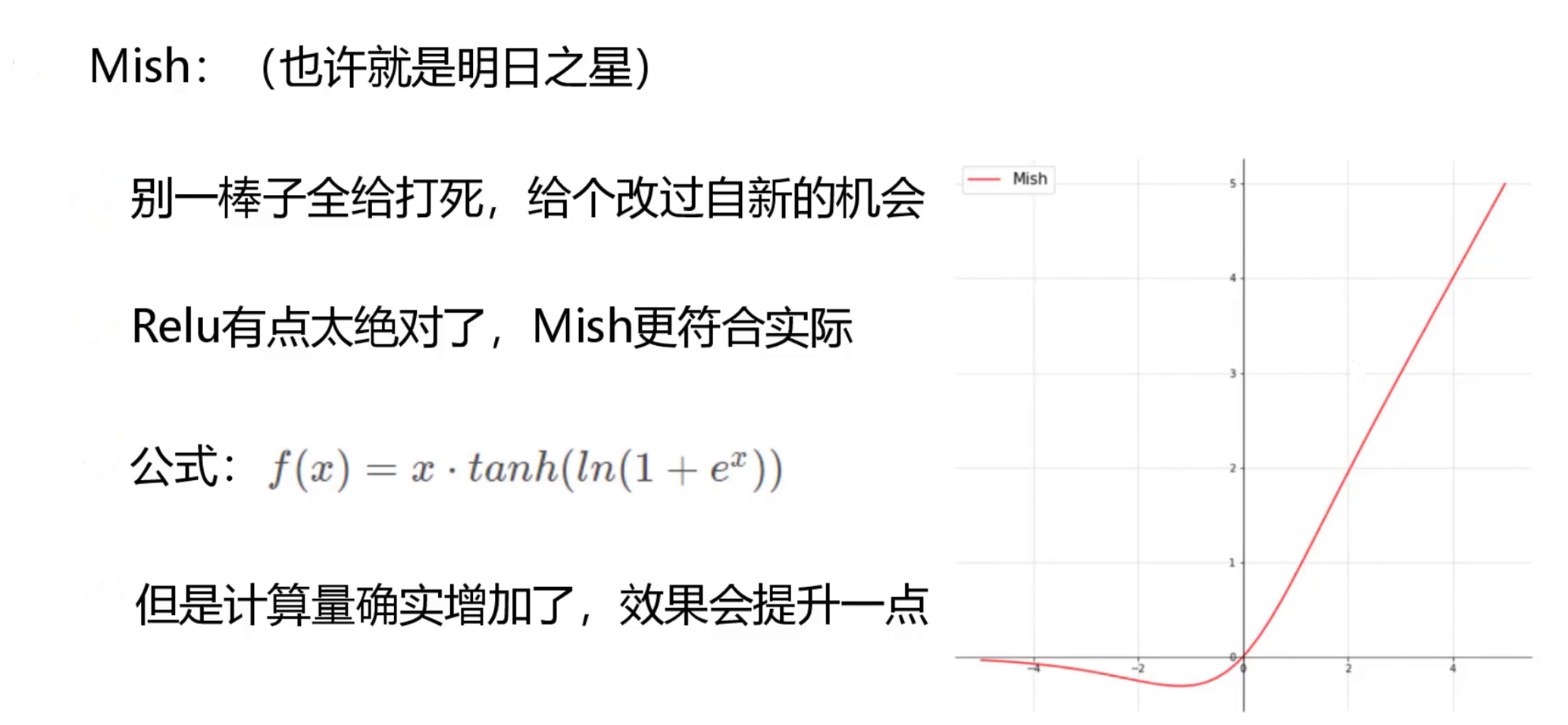

图9：Mish 激活函数曲线，相比 LeakyReLU 更平滑，梯度信息保留更完整

Mish 的特性：

• 连续可导（无硬截断）；
• 允许轻微负值输出（保留少量负向信息）；
• 实验证明比 Swish、ReLU 更好，骨干网络提升约 1.1% mAP。

---

九、网格（Grid）敏感度改进

9.1 问题描述

YOLOv3 的位置预测公式：

$$b_x=\sigma (t_x)+c_x$$

Sigmoid 函数的输出范围为 (0, 1)，永远无法达到 0 或 1。这意味着当预测目标中心恰好在网格边界时，模型需要极大的 $|t_x|$ 值，导致预测困难。

9.2 YOLOv4 的修正

YOLOv4 对 Sigmoid 输出乘以一个大于 1 的缩放系数（如 2.0），使中心点可以预测到网格边界：

$$b_x=(2\sigma (t_x)-0.5)+c_x$$

缩放后的输出范围从 (0, 1) 扩展为 (-0.5, 1.5)，让中心点预测更灵活。

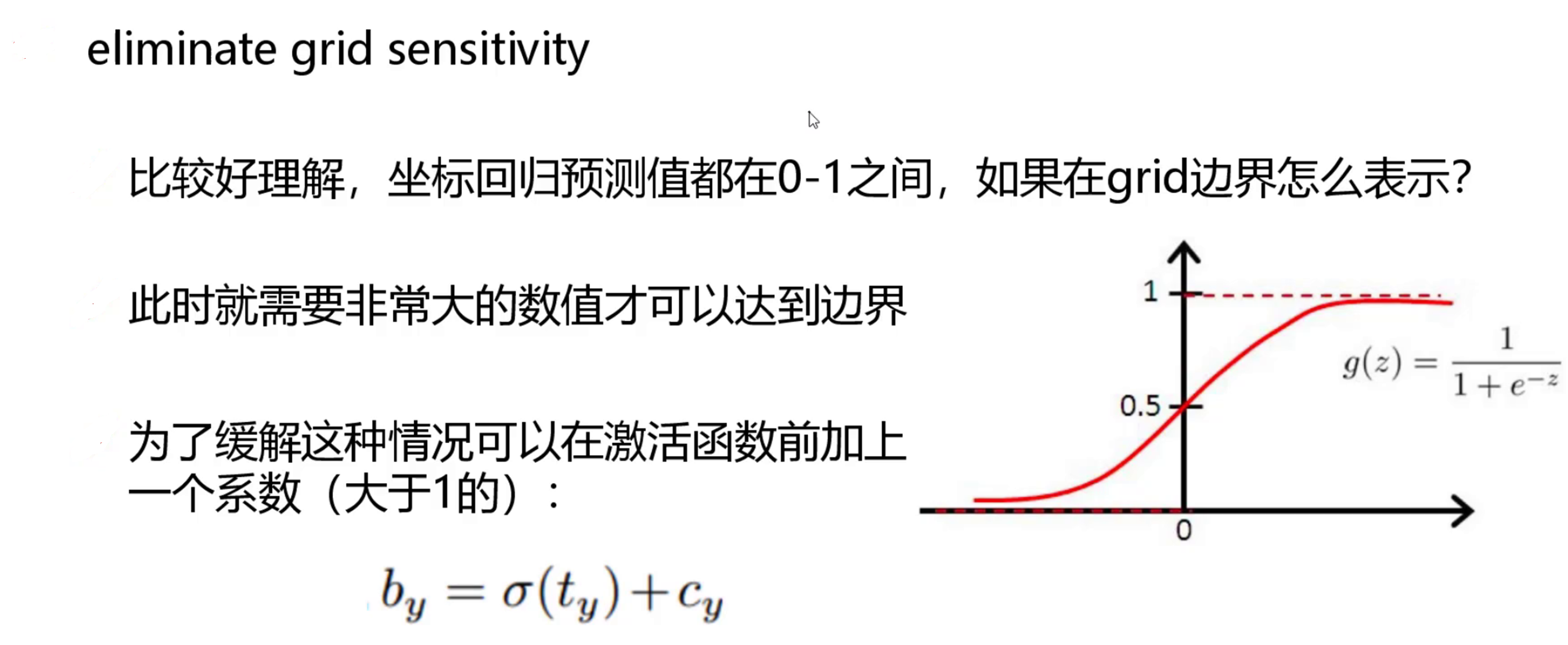

图10：网格敏感度改进，扩大中心点可预测范围

---

十、YOLOv4 整体架构总结

YOLOv4 的整体架构由三个模块组成：

模块	组件	作用
Backbone（骨干网络）	CSPDarknet53	特征提取
Neck（特征聚合）	SPP + PAN	多尺度特征融合
Head（检测头）	YOLOv3 Head × 3	三尺度目标预测

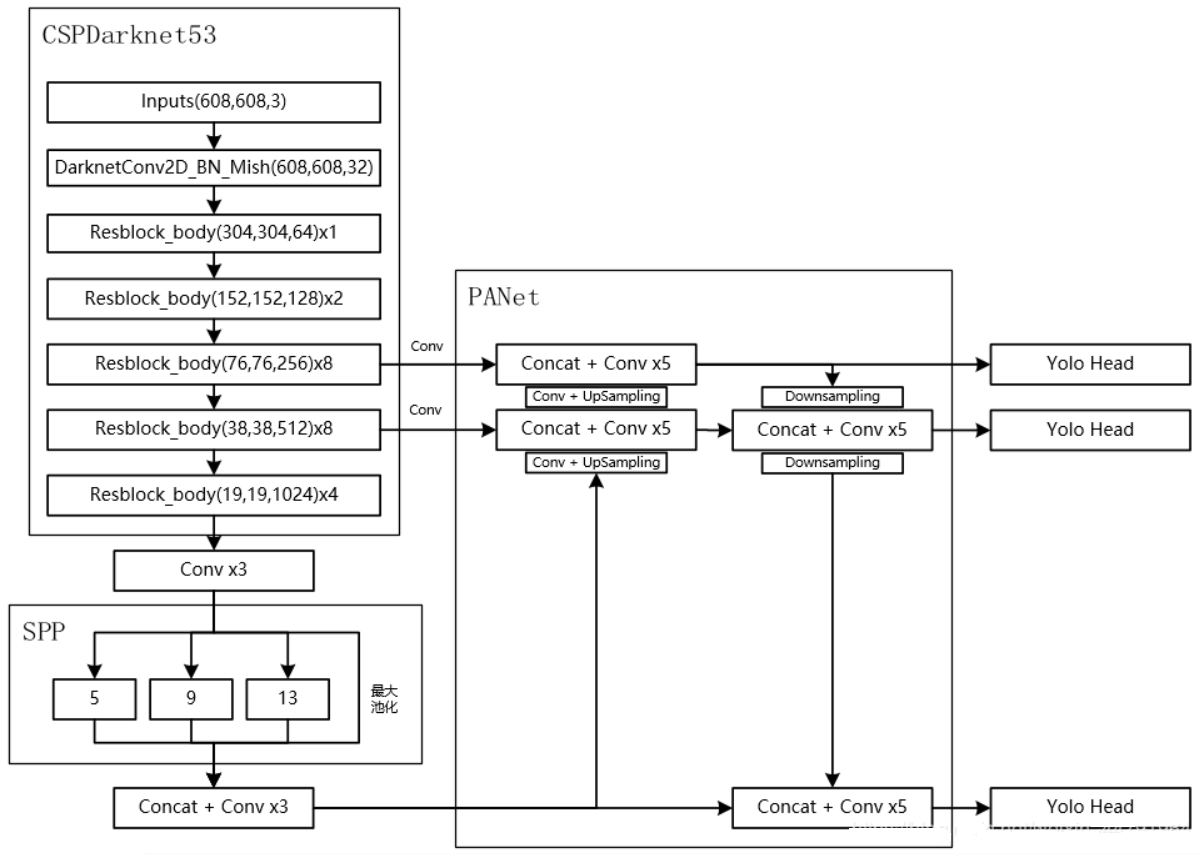

图11：YOLOv4 完整网络架构：CSPDarknet53 → SPP → PAN → 三个检测头

10.1 Backbone：CSPDarknet53

• 基于 Darknet-53 + CSPNet 构建；
• 共 29 个残差块，提供强力特征提取能力；
• 使用 Mish 激活函数（Neck/Head 部分仍用 LeakyReLU）。

10.2 Neck：SPP + PAN

• SPP 模块：用 1×1、5×5、9×9、13×13 最大池化并行提取多感受野特征；
• PAN 模块：FPN 自顶向下 + 自底向上双向特征融合（Add 改为 Concat）。

10.3 Head：三尺度检测

继承 YOLOv3 的三尺度检测设计（13×13、26×26、52×52），使用 CIoU Loss 训练。

---

十一、YOLOv4 各模块技术汇总

BoF（Bag of Freebies）

技术	说明
马赛克数据增强	4 图拼接，丰富训练多样性
DropBlock	区域化随机遮蔽，替代 Dropout
CIOU Loss	综合考虑重叠、中心距离、宽高比
余弦退火学习率	训练收敛更稳定
网格敏感度修正	扩展中心点预测范围
多 Anchor 匹配	一个 GT 可匹配多个 Anchor

BoS（Bag of Specials）

技术	说明
Mish 激活函数	更平滑，保留更多梯度信息
SPP 模块	多尺度池化，增大感受野
CBAM 注意力	通道+空间双重注意力
PAN 特征融合	双向特征聚合
DIoU-NMS	基于中心距离的改进 NMS

---

十二、性能对比

YOLOv4 vs 其他检测器（COCO test-dev）

算法	mAP@50:95	FPS（V100）
YOLOv3	33.0	52
YOLOv4	43.5	62
EfficientDet-D3	45.8	24
Faster R-CNN	37.8	15
RetinaNet	40.4	22

YOLOv4 在速度与精度上均超过了同期主流算法，在单 GPU 上达到最优平衡点。

---

十三、YOLO 系列横向对比

版本	年份	主干网络	检测尺度	代表改进
YOLOv1	2016	GoogLeNet	1（7×7）	奠定单阶段检测范式
YOLOv2	2017	Darknet-19	1（13×13）	Anchor、BN、多尺度训练
YOLOv3	2018	Darknet-53	3（13/26/52）	多尺度、残差、Logistic
YOLOv4	2020	CSPDarknet53	3（13/26/52）	CSP、Mosaic、CIoU、PAN

---

十四、小结

YOLOv4 是 YOLO 系列迄今为止工程化程度最高的版本，它系统集成了数十种提升技巧：

• 训练侧（BoF）：马赛克增强、DropBlock、CIoU Loss 等无推理开销改进；
• 推理侧（BoS）：CSPNet 骨干、SPP 模块、PAN 特征融合、Mish 激活等少量开销带来大幅精度提升；
• 后处理：DIoU-NMS 减少漏检。

对于工程实践而言，YOLOv5（基于 YOLOv4 思路的 PyTorch 复现）提供了更完善的工程框架，建议在实际项目中参考 YOLOv5 的代码结构。YOLOv4 则更具学术参考价值，深入理解其每一个改进点，是掌握现代目标检测技术的必由之路。

---
