FPGA人工智能引擎是一类可重构硬件平台，通过对逻辑单元、存储器与数字信号处理（DSP）资源进行定制化配置，实现人工智能任务加速。平台集成多种异构硬件单元，包括专用张量处理模块、片上存储层次结构以及脉动阵列，以此优化系统吞吐率与能效水平。自适应数据流技术、动态可重构方案与高级分块策略能够支撑各类深度学习模型高效运行。现场可编程门阵列（FPGA）人工智能引擎是面向人工智能任务（尤其是深度学习模型）加速的专用可重构硬件平台。该类引擎充分利用 FPGA 具备的可适配逻辑资源、分布式存储层级结构与定制数据通路设计，在多样化模型架构与应用场景下，实现高吞吐、高能效、低延迟的人工智能推理或训练运算。基于 FPGA 的 AI 引擎架构包含可定制处理单元、存储模块、专用DSP与张量运算单元，以及精密的片上数据流机制，能够为卷积神经网络（CNN）、Transformer、循环神经网络（RNN）、脉冲神经网络以及新兴神经符号计算任务提供优化执行方案。

1.AI架构基础组成单元

FPGA部署多种面向人工智能计算定制的异构硬件资源：

逻辑与算术运算增强单元：传统6输入查找表（6-LUT）逻辑单元经过演进，新增加法链与可拆分扩展结构，用于构建更高密度的软逻辑乘累加（MAC）单元。厂商专属的“影子乘法器”（4比特或9比特硬化乘法器）能够以极小的面积开销进一步提升运算密度。现代 FPGA 集成专用DSP模块（例如赛灵思DSP48E2），其内部结构支持同步乘累加、预加法以及单指令多数据（SIMD）运算。操作数预取、DSP内部乒乓多路复用、环形累加器等微架构优化手段能够缩减控制逻辑与布线占用面积，显著提升单位功耗性能。

片上存储层次结构：块随机存储器（BRAM，通常容量20–36Kb）与超高速存储器（URAM）提供多端口、可配置的高速暂存空间，用于存放权重、激活值与中间运算结果。增强型存储内计算（CIM）方案（例如CCB、CoMeFa、BRAMAC/M4BRAM）将位串行或混合模式乘累加单元直接嵌入存储阵列行，提升本地运算能力，减轻可编程布线网络的数据传输压力。

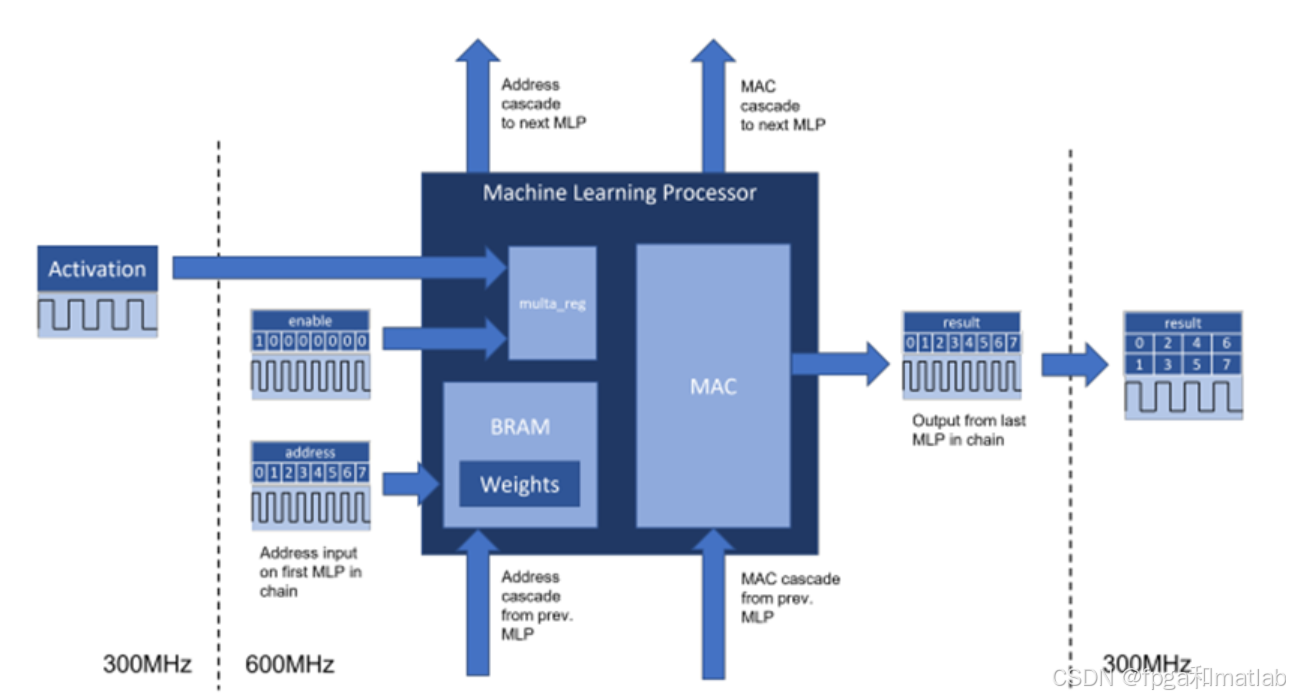

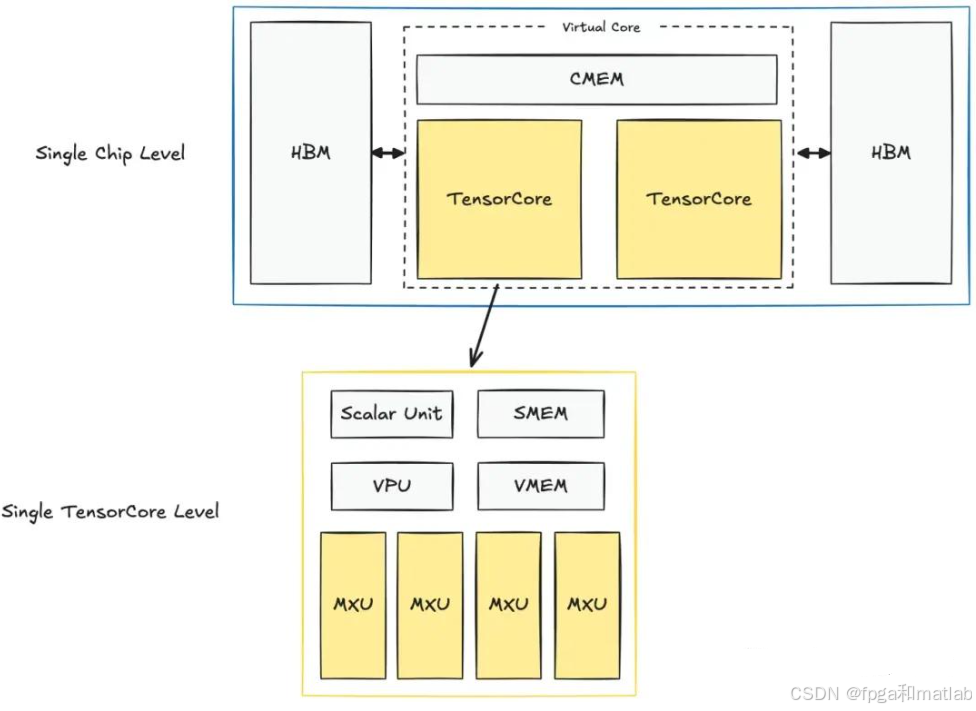

深度学习专用张量模块：下一代FPGA集成粗粒度矩阵/张量运算切片单元（例如Achronix多层感知机模块、英特尔AI张量模块）作为硬化外设，在高资源利用率下实现高于60TOPS的8位整数算力。这类模块支持多种灵活工作模式：标量乘累加、向量点积、张量n阶点积，可通过配置与布线实现模式切换。

脉动阵列与处理单元：由规则处理单元网格构成的定制脉动引擎是通用矩阵乘法（GEMM）与卷积运算加速核心。硬件优化手段（内部操作数复用、流水线式权重加载、数据波形重排序）最大化权重与激活值的局部性及吞吐率，即便运算任务规模与种类持续增加依然保持高效。

2.数据流设计方案

数据流调度机制从根本上决定系统性能、带宽需求以及资源均衡程度：

经典数据流架构：权重驻留（WS）引擎将权重分块固定在本地存储，激活值以流形式流经处理单元阵列。输出驻留（OS）架构将部分和保存在寄存器中，持续输入全部数据直至运算完成，适合数据复用度较高场景。行驻留（RS）技术将权重与激活值同时在行维度分块，均衡两类数据的复用效率。无本地复用（NLR）方案牺牲数据复用能力换取控制逻辑简洁性，所有数据直接从全局存储器流式读取。

混合流式架构：全流式架构将深度神经网络每一层映射至独立流水线运算单元；单运算单元方案通过时分复用共享通用计算内核。半流式架构（例如为MobileNetV2配置5个专用运算单元）将面向网络层定制的模块级联，实现性能与资源开销的最优权衡，规避两种极端方案的缺陷（可实现约94% 的DSP利用率，能效高于5GOp/s/W）。

支持软件定义的柔性覆层架构：现代开发框架对外提供应用程序接口（例如高层次综合 C++ 模板、基于 OpenCL 的内核），支持自动综合、流水线生成与工程部署，兼容动态重构与高力度量化方案。借助双端口存储器动态加载权重与偏置参数，配合轻量化运行时控制逻辑，可以在无需重新综合的前提下切换模型、完成现场参数调整。

3. 存储体系、分块策略与吞吐率扩展

多层级分块机制：依托存储架构与解析模型（MAESTRO、Timeloop等工具）指导多层分块，将大型张量划分为子块，便于片上缓存与处理单元阵列映射，最大限度降低片外带宽需求与访问延迟。分块关键参数（分块尺寸、循环展开系数）需要结合BRAM/URAM/高带宽内存（HBM）容量、单分块运算周期、资源与能效进行折中优化。

带宽与缓存容量设计：有效带宽模型为

有效带宽随端口数量、数据位宽、时钟频率以及存储器利用率同步提升。存储内计算方案与双缓冲暂存器（BRAM、URAM）能够进一步削减总线传输流量，支持数据加载与运算流水线重叠执行。分层缓存容量规划保障数据流持续供给，避免数据下溢与缓存溢出。

片上/片外存储层级协同：现代FPGA方案结合高带宽内存（HBM2/DDR4）、片上静态随机存储器以及分布式缓存，存储激活值与权重。基于脉动阵列的处理单元通常搭配专用存储器控制器，支持突发传输、分散/聚集访问、图像转列（IM2COL）数据重塑指令生成以及自适应权重预取策略，掩盖数据传输造成的运算停顿。

4.自适应可重构引擎方案

可重构数据流引擎：NSFlow等方案引入架构生成器，提取任务的数据依赖关系，生成最优划分的数据流图，将运算内核映射至二维自适应阵列与可重构存储组。子阵列可动态合并、拆分，或以不同运算模式运行（神经网络运算、符号逻辑运算），在运行时完成模式选择，并为不同内核配置混合精度 DSP 映射（神经网络采用8位整数，符号运算采用4位整数）。

动态量化与资源复用：量化（压缩至8–12比特）能够线性或二次方降低DSP与BRAM资源占用，可依据经验缩放模型开展资源规划（例如位宽减半可减少约50%硬件占用）。依托配置寄存器、高层次综合编译指令以及自动流控实现运行时配置，保障平台可移植性，支持精度自适应部署。

稀疏运算与模型压缩：面向稀疏模型设计的运算引擎集成负载均衡剪枝策略、有限状态机定制调度器、压缩存储格式（列压缩稀疏矩阵+相对索引），并在处理单元层级采用先进先出队列实现模块解耦。该方案可实现10–20倍模型压缩，循环神经网络推理能效最高提升40倍。
