> 摘要：本文基于InHand IG系列工业边缘计算网关，实战演示如何通过Python QuickFunction调用mobiuspi_lib库中的Cellular与GPS模块，获取设备的蜂窝网络状态（IMEI、IMSI、信号强度等）和GNSS定位信息。适用于工业物联网、资产追踪等场景。

---

一、前言

在工业物联网（IIoT）和边缘计算场景中，边缘网关不仅是数据采集的入口，更是设备状态感知的关键节点。InHand Networks（映翰通）的IG系列边缘计算网关（如IG502、IG902、IG974等）内置了强大的Python二次开发平台 MobiusPi，并提供了丰富的系统API库 mobiuspi_lib。

本文将聚焦两个核心能力：

• Cellular模块：获取蜂窝调制解调器的实时状态（SIM卡信息、IMEI、IMSI、信号强度、网络类型等）
• GPS/GNSS模块：获取设备的地理位置信息（经纬度、速度、定位时间等）

---

二、环境准备

2.1 硬件与固件要求

项目	要求
网关型号	IG502 / IG902 / IG974 等支持MobiusPi的型号
固件版本	支持Edge Computing & Python SDK的版本
天线	已安装Cellular天线（主天线必选，副天线可选）和GNSS/GPS天线
SIM卡	已插入可用的SIM卡并完成拨号

2.2 确认Python SDK状态

登录网关Web管理界面（默认IP：192.168.2.1），进入：Edge Computing → Python边缘计算

确认Python开发环境已启用，且mobiuspi_lib库可用。该库通常已预装在系统中，无需额外安装。

mobiuspi_lib 是InHand官方提供的Python SDK，封装了对网关硬件资源（蜂窝、GPS、串口、I/O、系统信息等）的访问接口。

---

三、实战：创建QuickFunction获取Cellular与GPS数据

3.1 创建QuickFunction

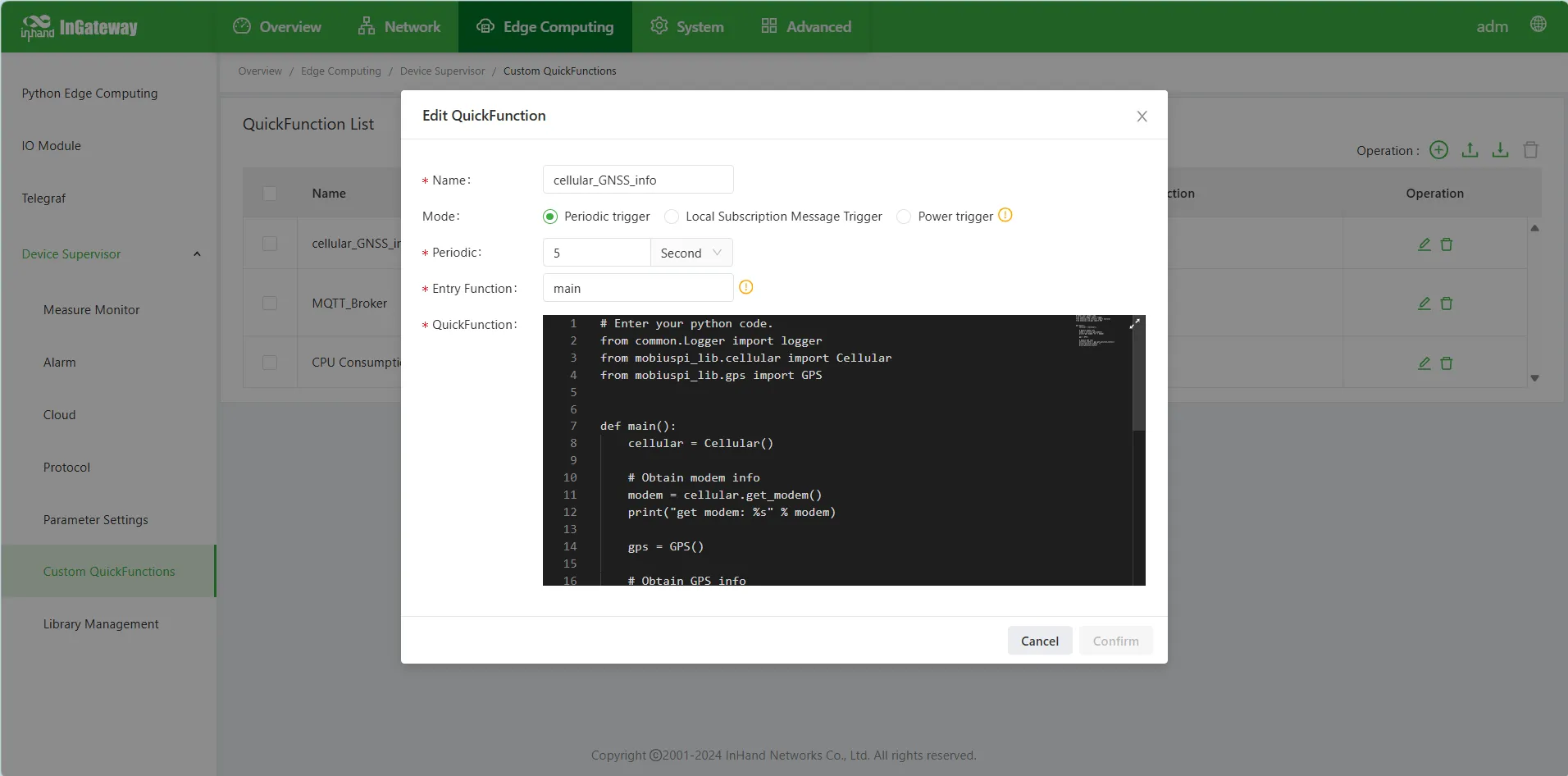

在网关Web界面中，进入：Edge Computing → QuickFunction List

点击 “Create”，配置如下：

参数	值	说明
Name	cellular_GNSS_info	函数名称
Mode	Periodic Trigger	周期性触发
Periodic	5 Second	每5秒执行一次
Entry Function	main	入口函数名

3.2 编写Python代码

在QuickFunction编辑器中，输入以下代码：

from common.Logger import logger
from mobiuspi_lib.cellular import Cellular
from mobiuspi_lib.gps import GPS

def main():
    # 初始化Cellular模块
    cellular = Cellular()

    # 获取调制解调器（Modem）信息
    modem = cellular.get_modem()
    print("get modem: %s" % modem)

    # 初始化GPS模块
    gps = GPS()

    # 获取GPS定位状态
    position_status = gps.get_position_status()
    print("position_status: ")
    print(position_status)

3.3 代码解析

导入依赖

from common.Logger import logger          # 日志记录（可选，用于调试）
from mobiuspi_lib.cellular import Cellular # 蜂窝网络模块
from mobiuspi_lib.gps import GPS           # GPS/GNSS定位模块

Cellular模块：get_modem()
创建Cellular实例后，调用get_modem()方法获取蜂窝调制解调器的详细信息。该方法返回一个Python字典（dict），包含以下关键字段：

字段名	类型	说明
active_sim	str	当前活跃的SIM卡槽，如 "SIM 1"
imei_code	str	设备IMEI号（国际移动设备识别码）
imsi_code	str	SIM卡IMSI号（国际移动用户识别码）
iccid_code	str	SIM卡ICCID号（集成电路卡识别码）
phone_number	str	本机号码（部分运营商支持）
signal_level	int	信号强度等级（通常0-4或0-5）
dbm	int	信号强度（dBm），如 -113
register_status	int	网络注册状态码
operator	str	运营商名称，如 "CHN-CT"
network_type	str	网络类型，如 "4G"、"5G"、"3G"
lac	str	位置区码（Location Area Code）
cell_id	str	小区ID（Cell ID）
mcc_mnc	int/str	移动国家码+移动网络码
apns	str	APN接入点
sinr	int/float	信干噪比（Signal to Interference plus Noise Ratio）
model_temp	int	模组温度

GPS模块：get_position_status()
创建GPS实例后，调用get_position_status()获取GNSS定位状态。返回字段如下：

字段名	类型	说明
op_enable	int	GPS功能是否启用：1为启用，0为禁用
gnss_type	int	GNSS类型标识
gps_time	str	GPS时间戳
latitude	str	纬度
longitude	str	经度
speed	str	速度（单位通常为km/h或节，取决于模组配置）

• 注意：GPS首次定位或信号不佳时，latitude、longitude、speed可能为空字符串。建议在业务代码中增加有效性校验。

四、运行结果与分析

4.1 Cellular输出示例

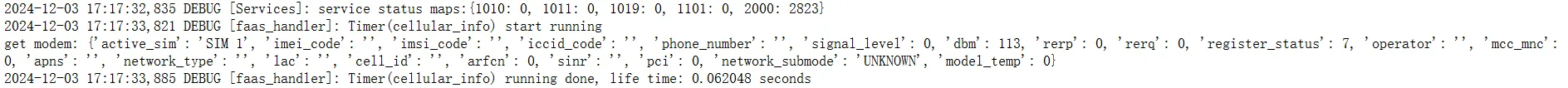

保存并启用QuickFunction后，在日志或调试输出中可以看到如下结果：

{
  "active_sim": "SIM 1",
  "imei_code": "811622048741556",
  "imsi_code": "411220441893359",
  "iccid_code": "84463317227780999882",
  "phone_number": "+8611162203133",
  "signal_level": 0,
  "dbm": 113,
  "rerp": 0,
  "rerq": 0,
  "register_status": 7,
  "operator": "",
  "mcc_mnc": 0,
  "apns": "",
  "network_type": "4G",
  "lac": "BB00",
  "cell_id": "DD788B81",
  "sinr": "",
  "arfcn": 0,
  "pci": 0,
  "network_submode": "UNKNOWN",
  "model_temp": 0
}

字段解读：

• imei_code / imsi_code / iccid_code：设备的"三码"，是设备管理和SIM卡管理的核心标识
• signal_level: 0 + dbm: 113：当前信号较弱（-113dBm接近无信号边缘），建议检查天线安装
• register_status: 7：需要参考Modem手册解读具体状态码含义
• operator为空、mcc_mnc: 0：SIM卡可能未成功注册网络，或处于漫游/受限状态
• network_type: “4G”：模组已识别到4G LTE网络
• lac + cell_id：可用于基站定位（LBS）辅助校验

4.2 GPS输出示例

{
  "op_enable": 1,
  "gnss_type": 0,
  "gps_time": "",
  "latitude": "",
  "longitude": "",
  "speed": ""
}

状态分析：

• op_enable: 1：GPS功能已正常启用
• gps_time、latitude、longitude、speed均为空：表明GPS模组正在搜星，尚未完成首次定位（Fix）
  在工业场景中，冷启动首次定位可能需要30秒至数分钟。若长时间无定位数据，请检查：
• GNSS天线是否正确连接到GNSS接口（非Cellular）
• 天线是否置于室外或窗边，有无遮挡
• 网关Web界面中 Services → GPS 页面是否已启用GPS功能

五、常见问题排查（FAQ）

Q1：get_modem()返回空字典或异常？
排查步骤：
确认SIM卡已正确插入，且Web界面中 Network → Cellular 显示已拨号成功
确认mobiuspi_lib版本是否过旧，尝试升级网关固件
检查代码中Cellular()实例化是否成功，可增加try-except捕获异常

Q2：GPS始终返回空经纬度？
排查步骤：
确认硬件天线连接正确：GNSS天线必须连接到标注为GNSS或GPS的SMA接口
在Web界面 Services → GPS 页面确认GPS功能已Enable
冷启动首次定位需30秒~5分钟，将设备移至室外开阔地带测试
若使用有源天线，确认天线供电正常（部分型号支持天线检测）

Q3：如何持续监控信号质量变化？
建议方案：
将QuickFunction的触发周期调整为30秒或60秒，避免过于频繁的API调用

六、总结

本文完整演示了在InHand IG系列边缘计算网关上：
✅ 通过mobiuspi_lib.cellular获取蜂窝网络详细信息（IMEI、IMSI、ICCID、信号强度、网络类型等）
✅ 通过mobiuspi_lib.gps获取GNSS定位状态（经纬度、速度、定位时间等）

这些能力在以下场景中具有重要价值：
工业资产追踪：监控部署在偏远地区的设备位置和在线状态
网络质量评估：长期采集dbm、sinr、network_type等指标，绘制覆盖热力图
故障诊断：通过register_status和operator快速定位SIM卡或运营商网络问题

七、参考资源

MobiusPi Python开发快速入门 - 中文文档
MobiusPi API Manual - 英文文档
InHand Networks 官网
