前言

我在前面的博客中分享了GD32F470的vscode+Embedded IDE环境配置，当时是使用的官方固件库的keil模板直接新建，导致项目结构复杂冗余。遂参照Embedded IDE内置模板STM32项目，新建GD32F470项目工程。

添加文件

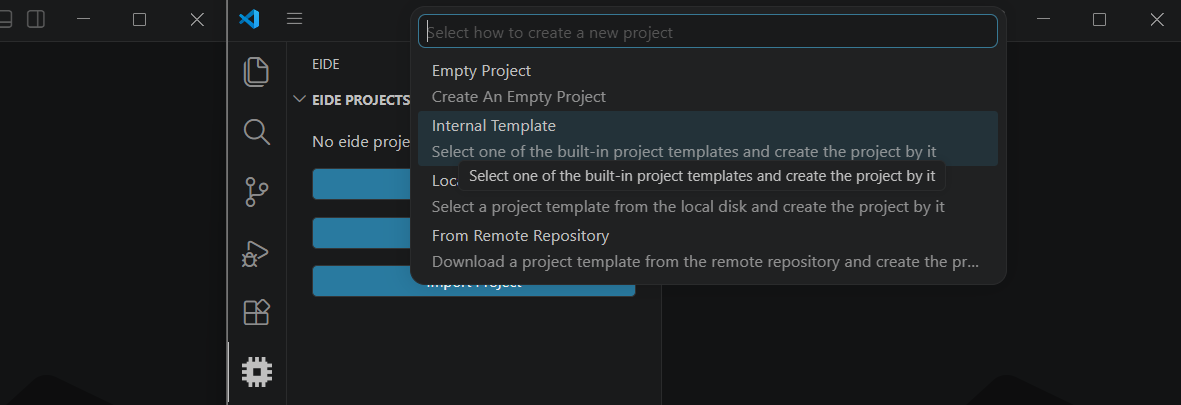

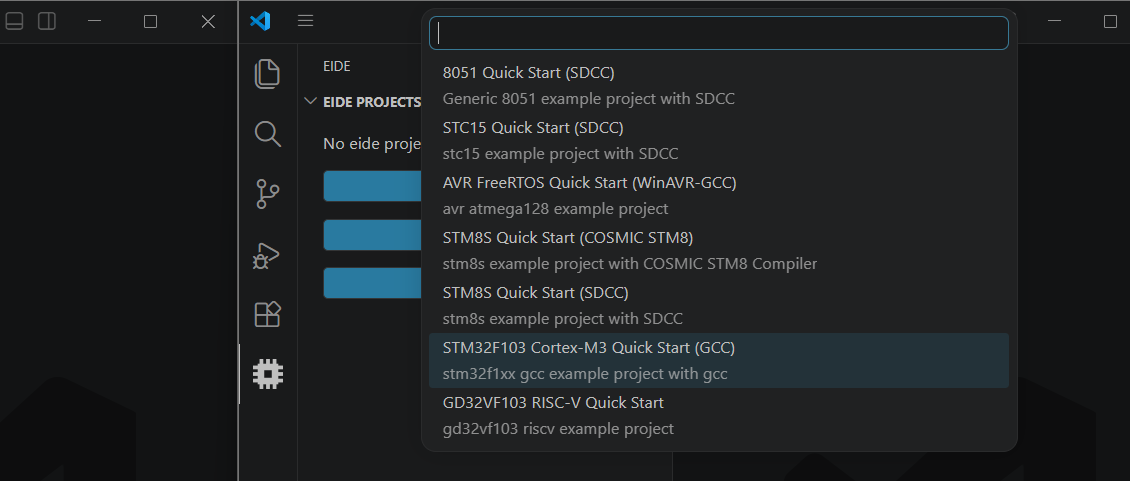

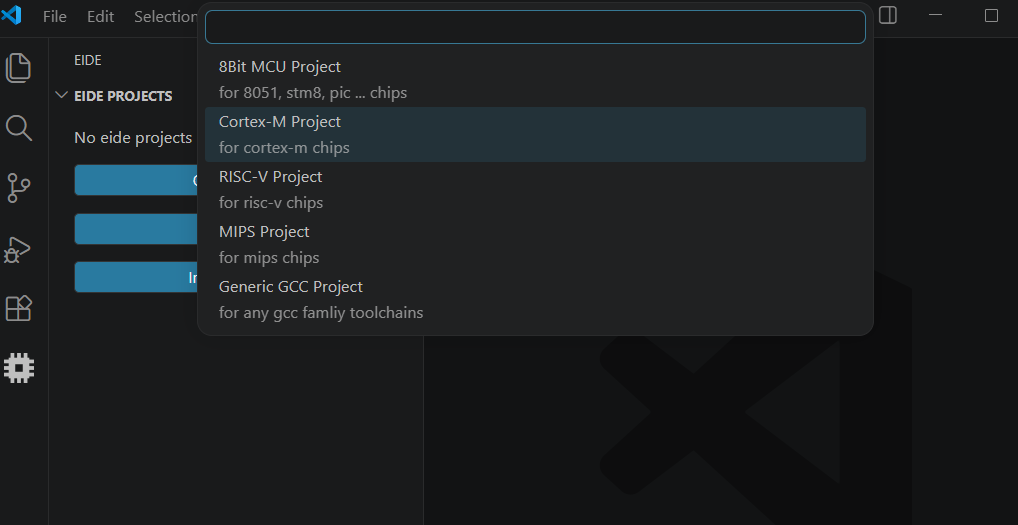

首先新建一个内置的STM32F103的模板项目，用于参照。

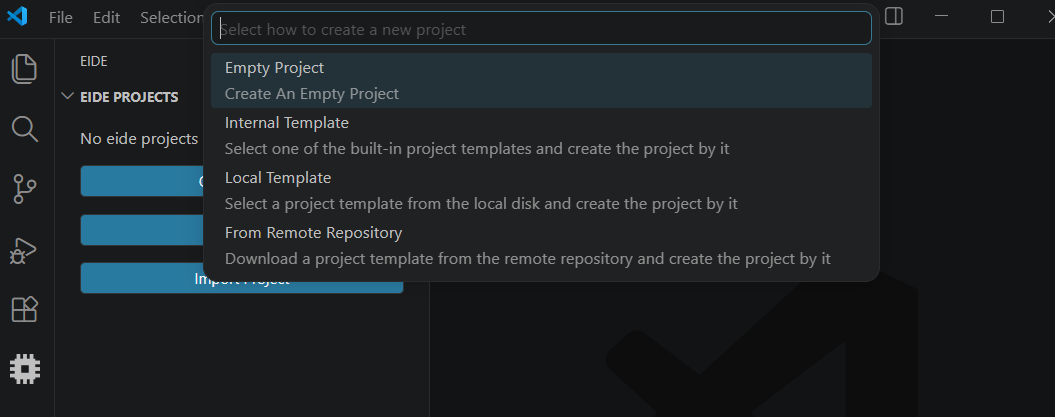

新开一个vscode窗口，新建一个空项目。

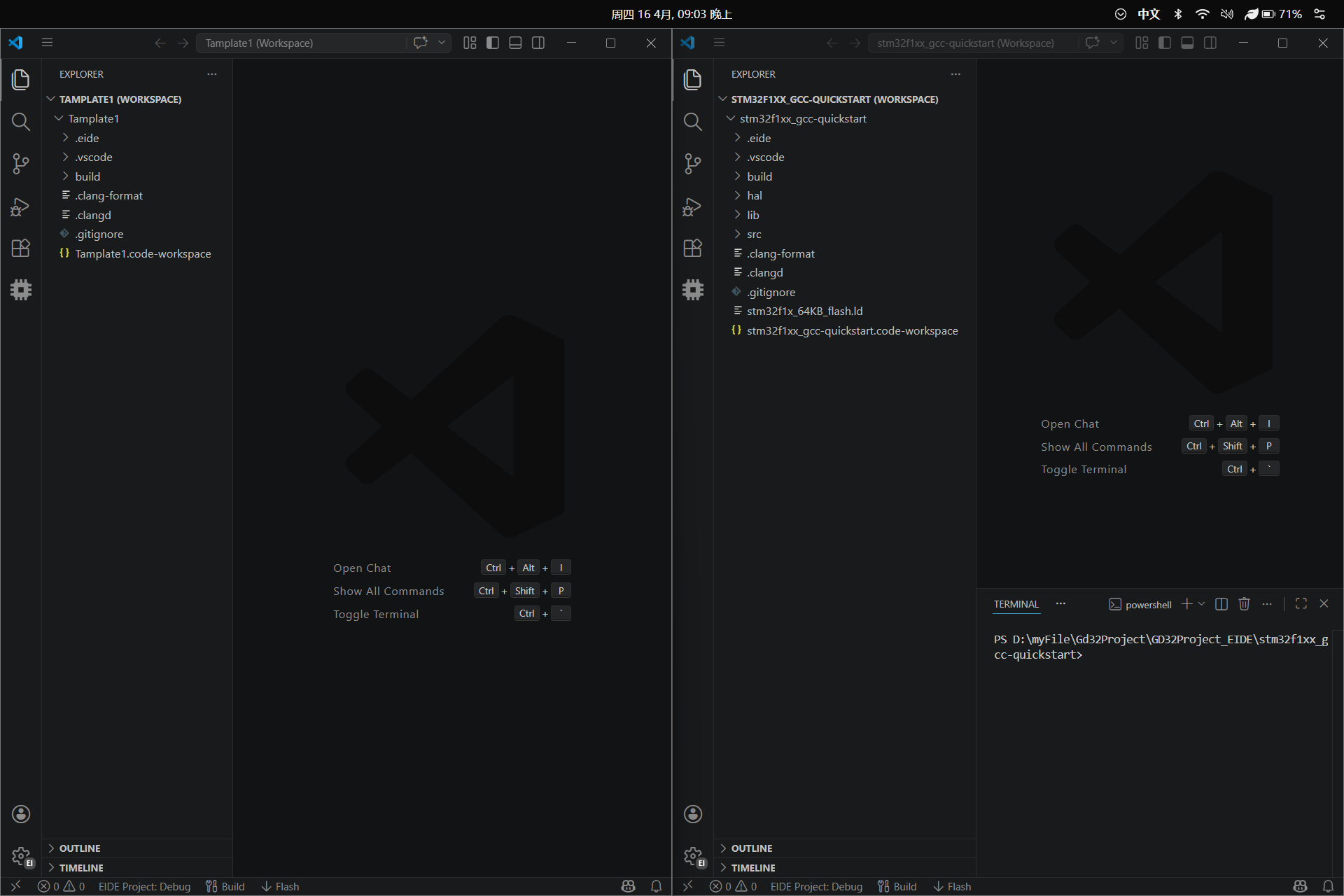

对比两侧文件，找到差异，我们所需文件要在固件库中找。

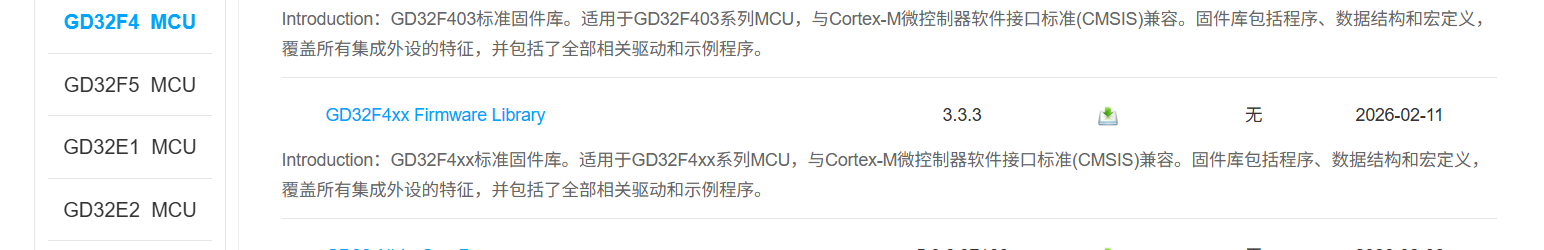

在官网下载GD32F4xx的固件库，地址在兆易创新GigaDevice-资料下载兆易创新GD32 MCU。

hal文件夹

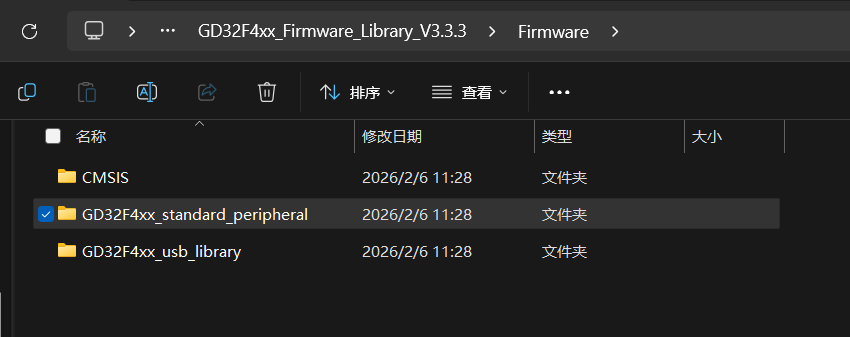

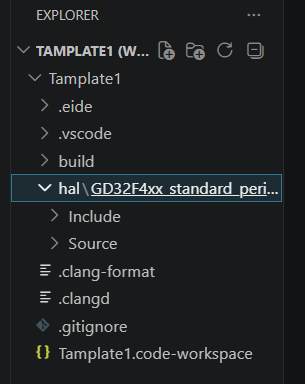

新建hal文件夹，找到GD32F4xx_standard_peripheral，放入hal文件夹。

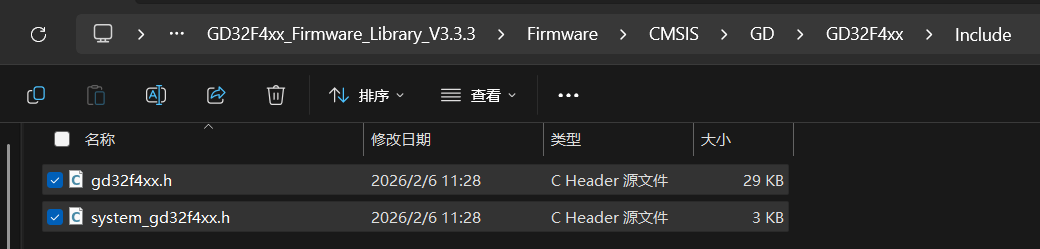

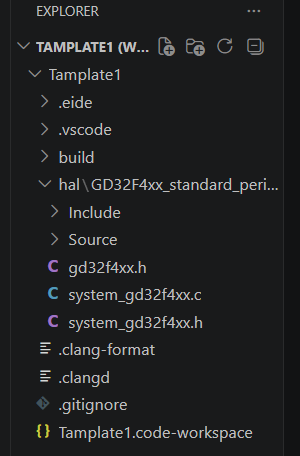

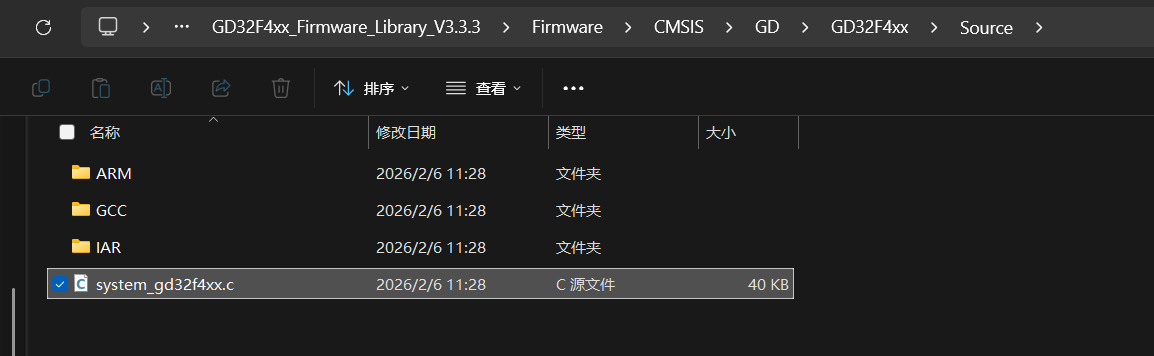

找到gd32f4xx.h，system_gd32f4xx.h，system_gd32f4xx.c，放入hal文件夹的GD32F4xx_standard_peripheral文件夹。

lib文件夹

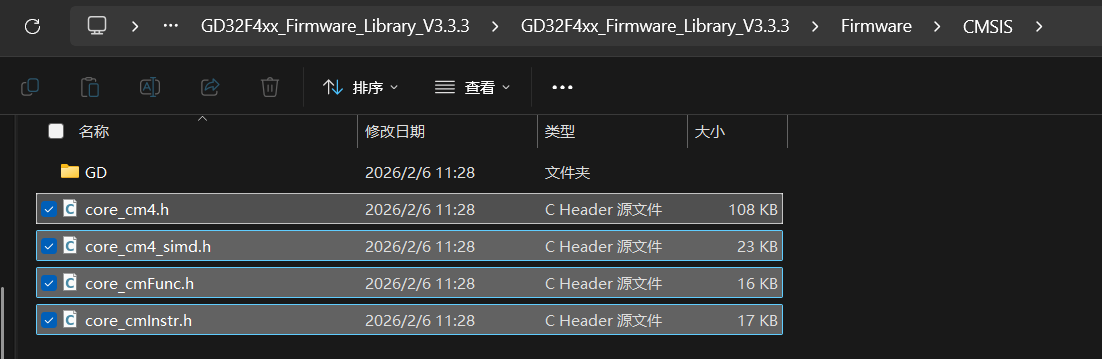

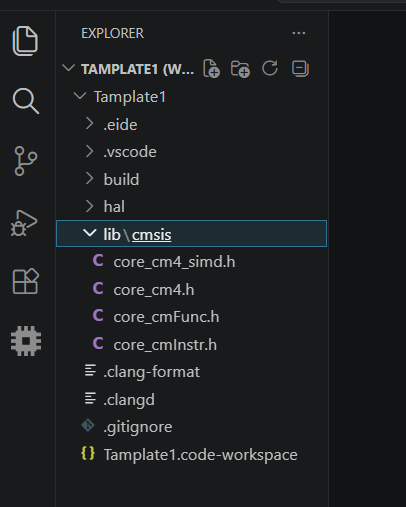

新建lib文件夹，在lib文件夹下新建cmsis文件夹，找到如图四个文件，放入cmsis文件夹。

src文件夹

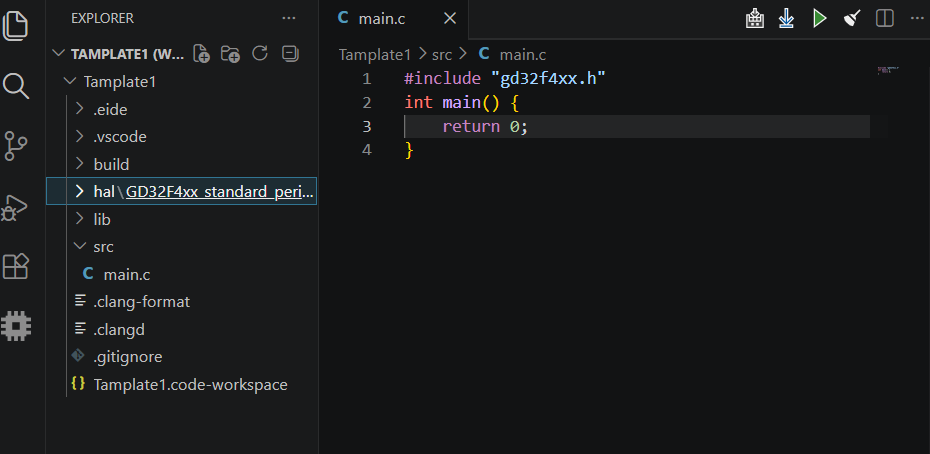

新建src文件夹，在src文件夹下新建main.c，并写入main函数。

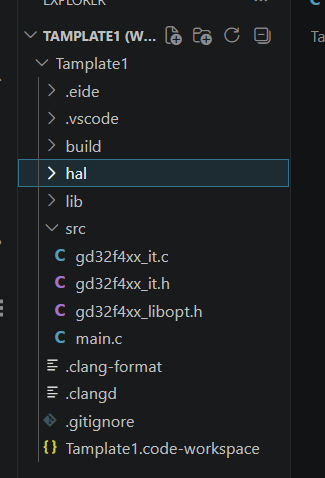

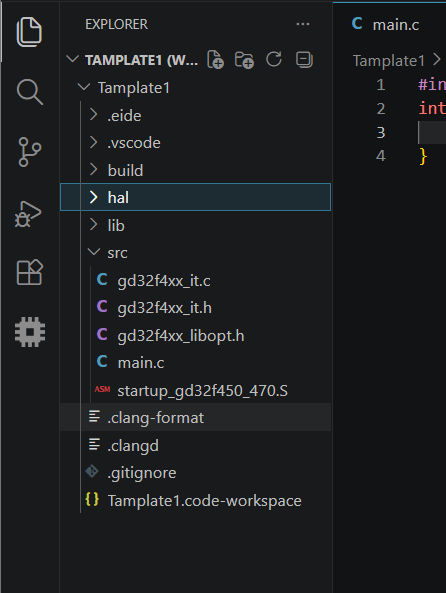

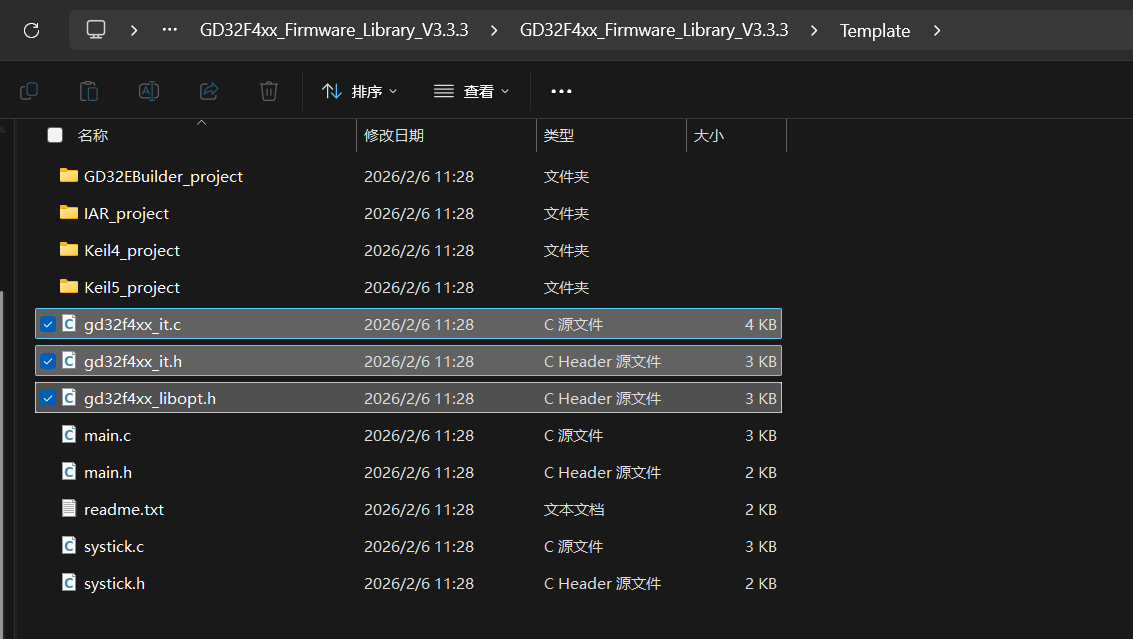

在固件库给的样例中找到这三个文件，放入src文件夹。

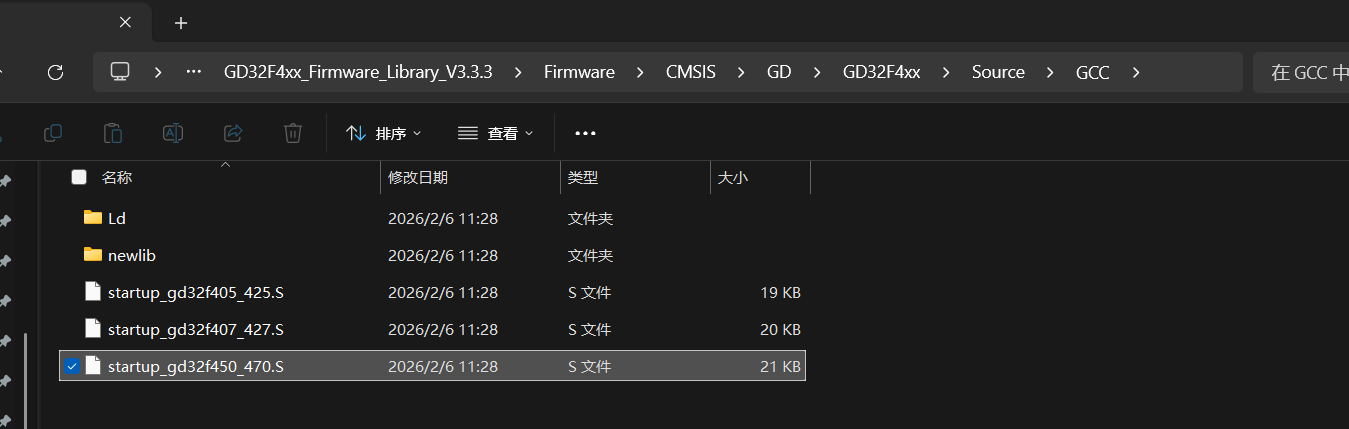

找到gd32f470的启动文件，放入src文件夹。

.ld文件

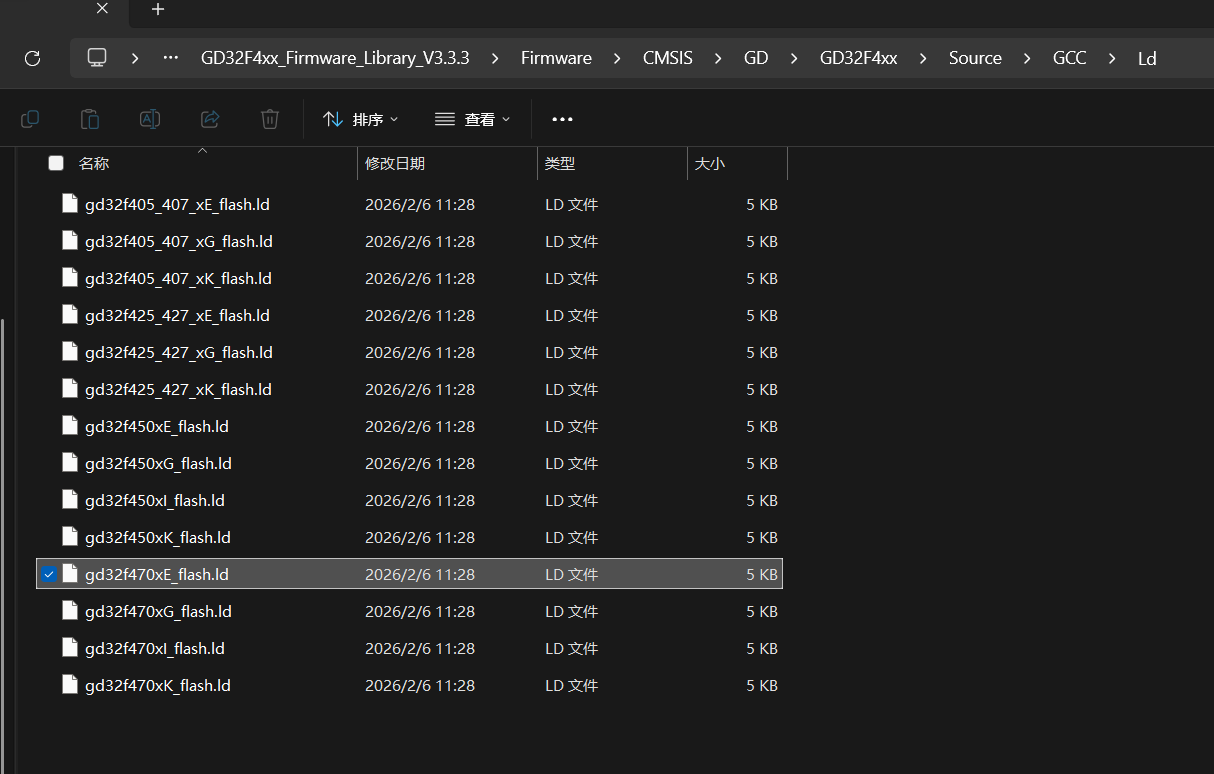

找到与自己芯片型号相适配的.ld文件，放入项目的文件夹。

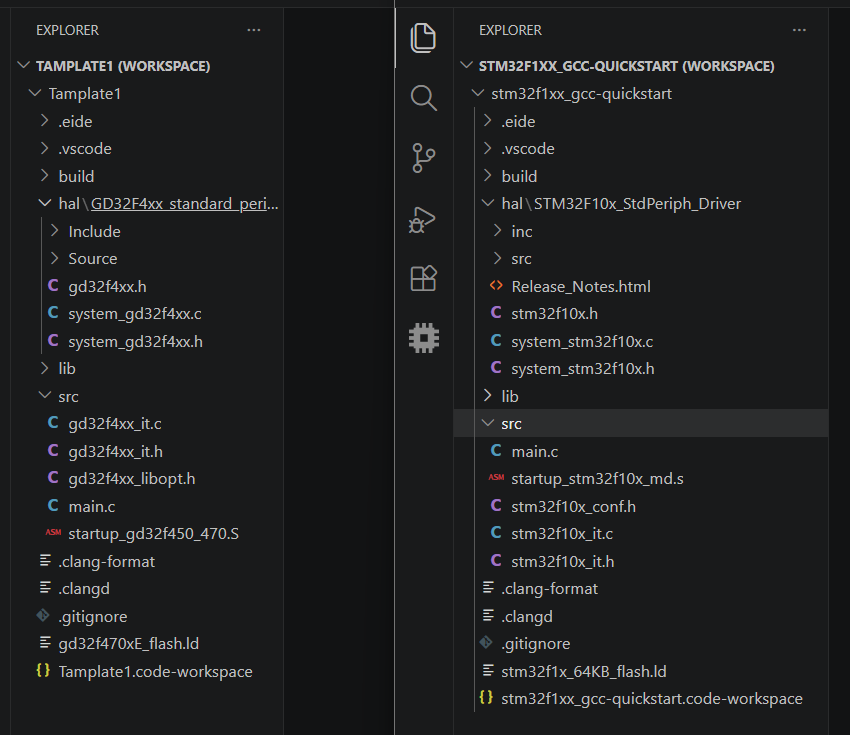

对比检查

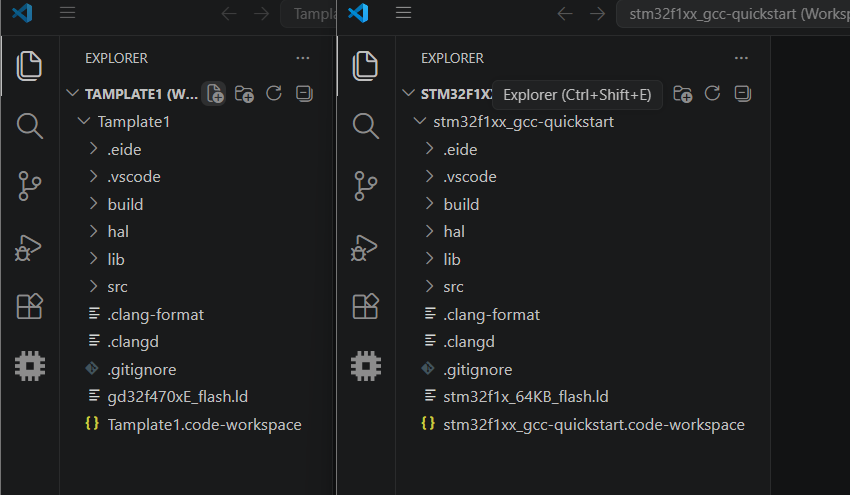

二者文件基本类似。

修改Embedded IDE设置

在添加完文件之后，需要修改EIDE的过程设置，包括资源文件添加，头文件包含等等。

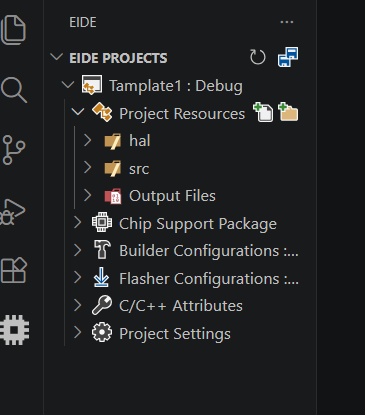

添加hal文件夹和src文件夹。（都是选择Normal Folder添加）

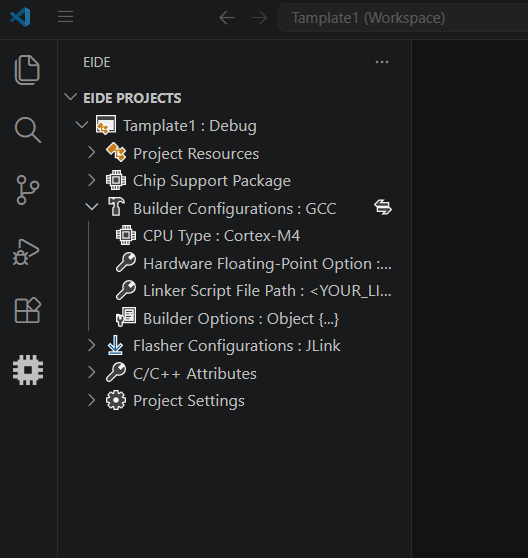

CPU类型改为Cortex-M4。

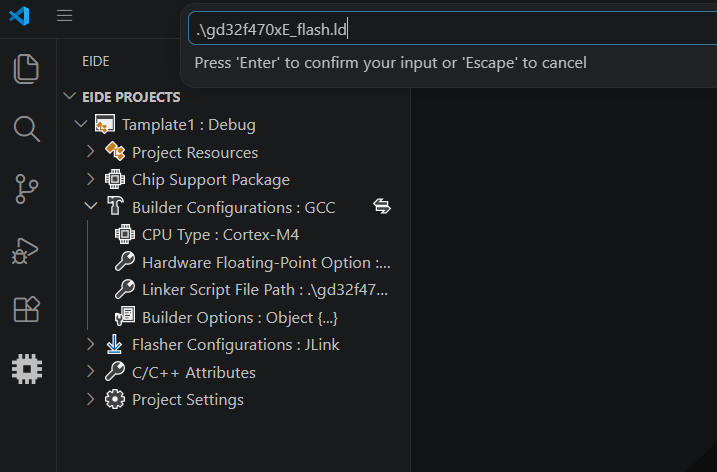

添加链接文件的路径。

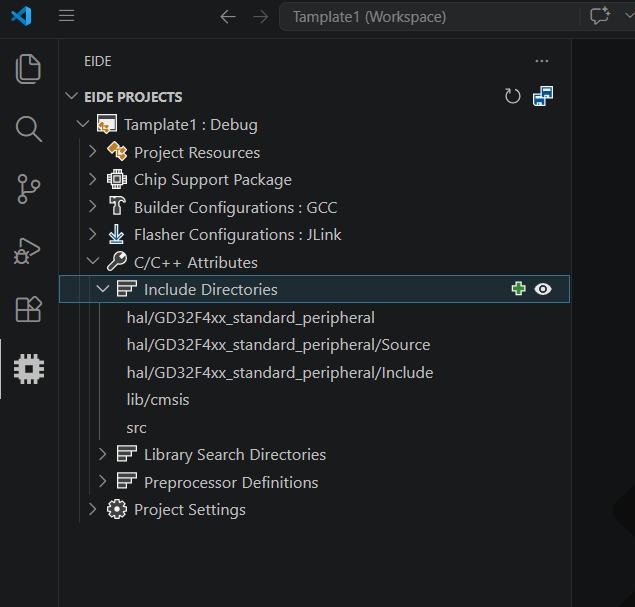

添加头文件包含。

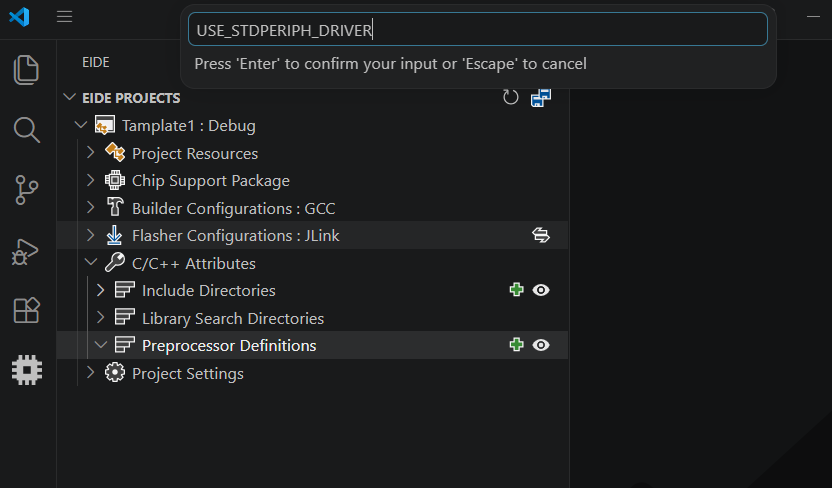

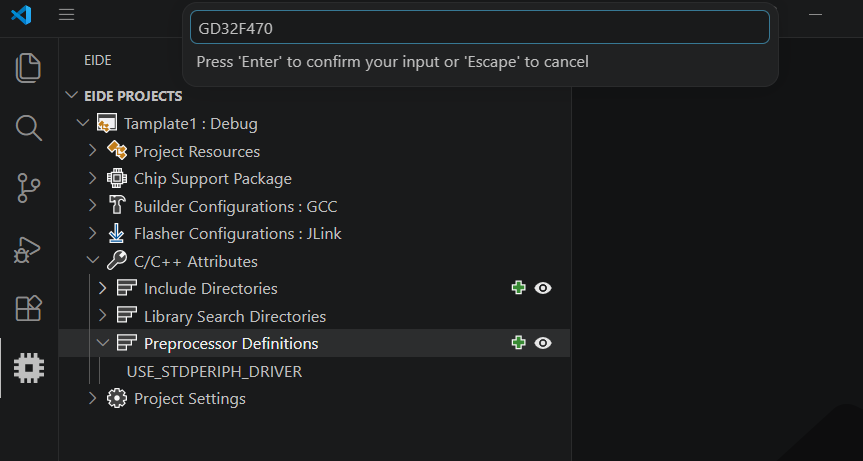

添加预处理定义。

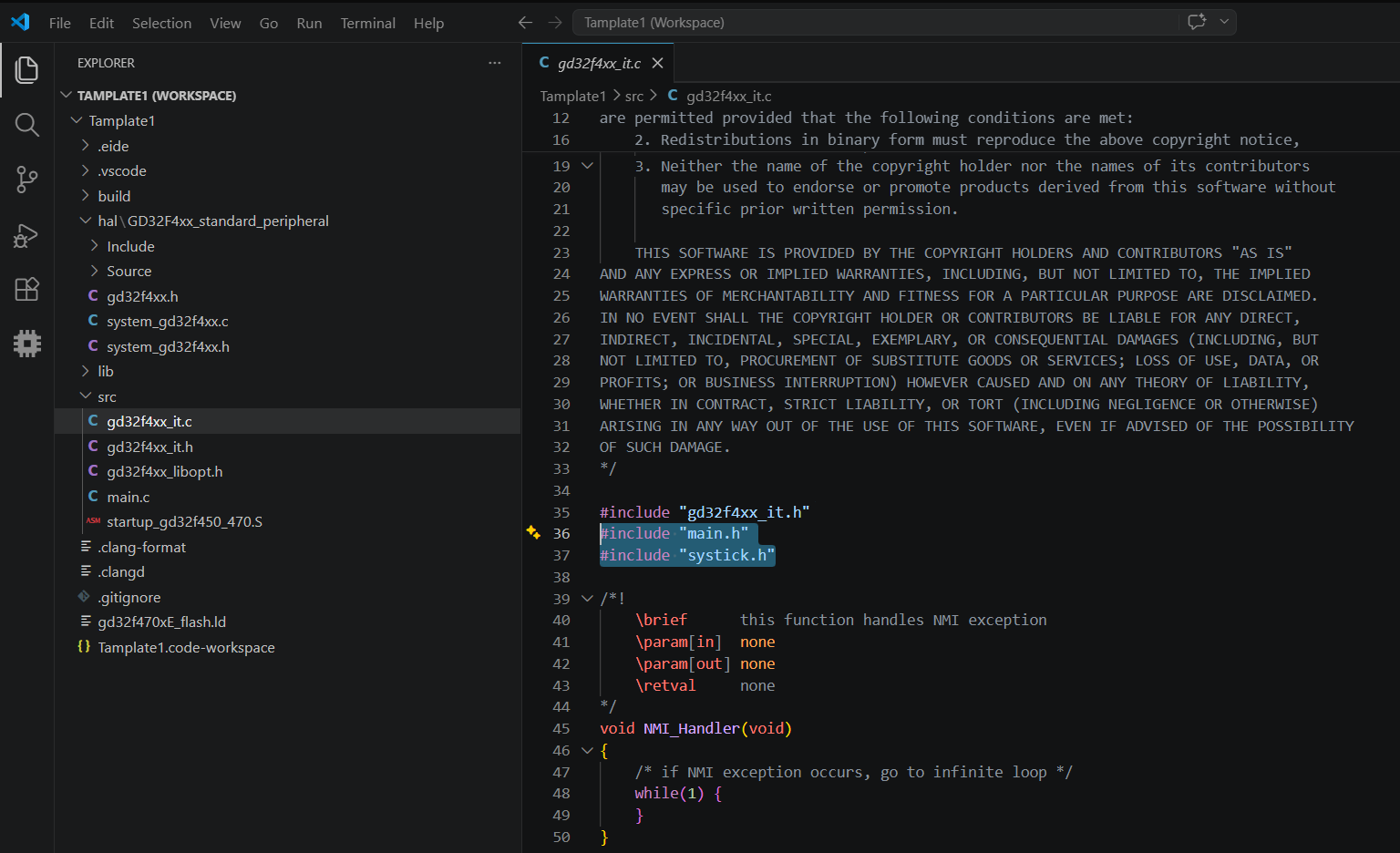

由于我们是从模板中拿的中断文件，所以记得把这两个.h包含给删掉。

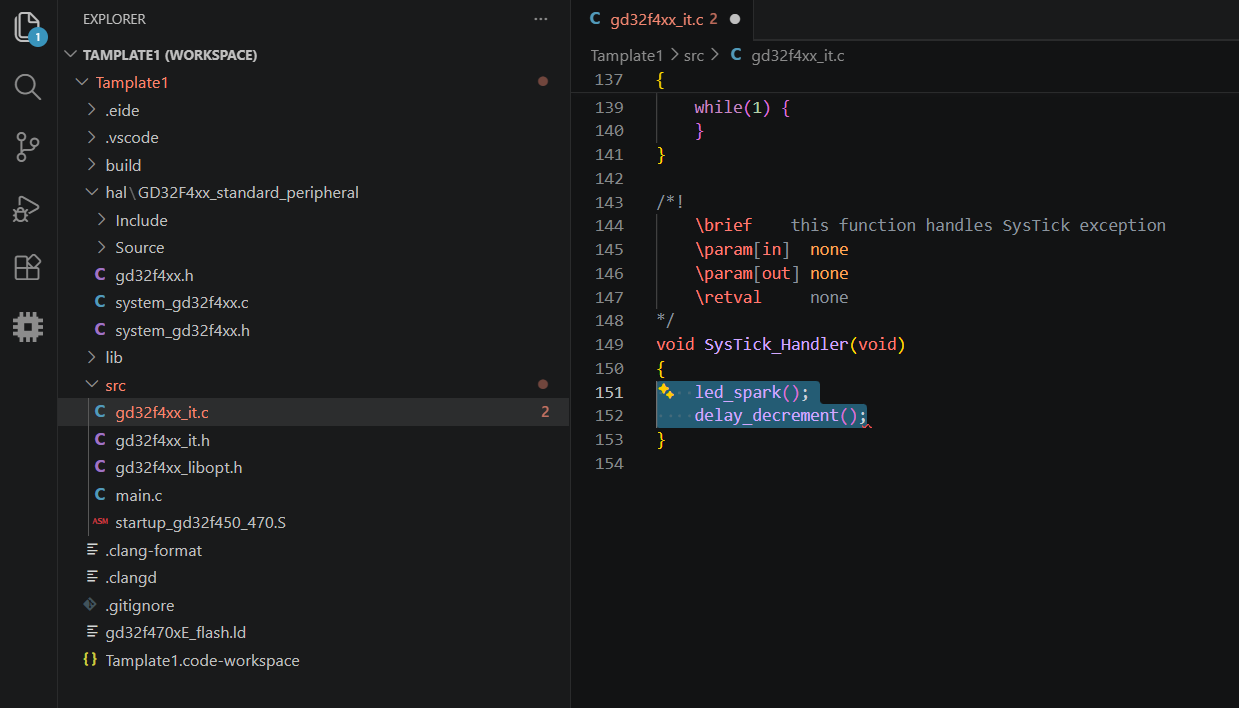

这两行也删掉。

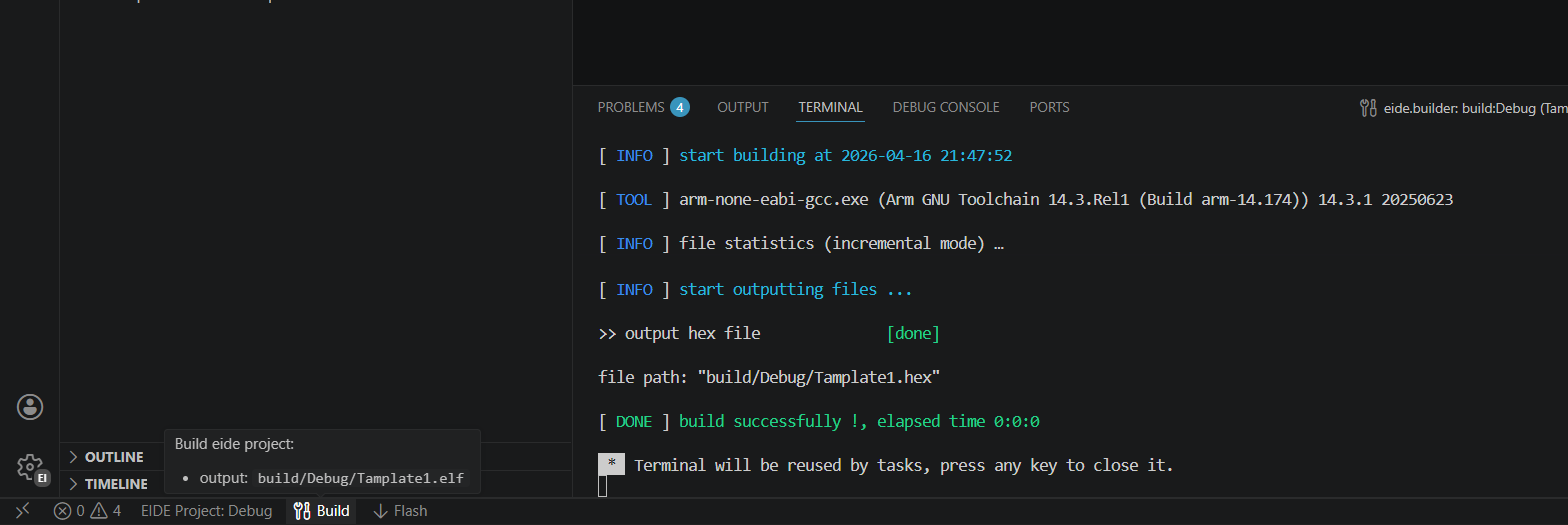

点击左下角的build构建项目，发现构建成功。

烧录与调试

烧录

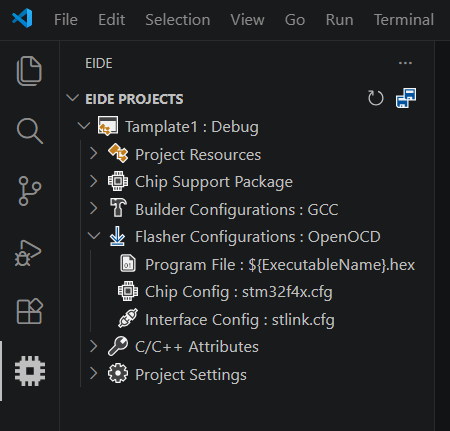

修改烧录设置如图。

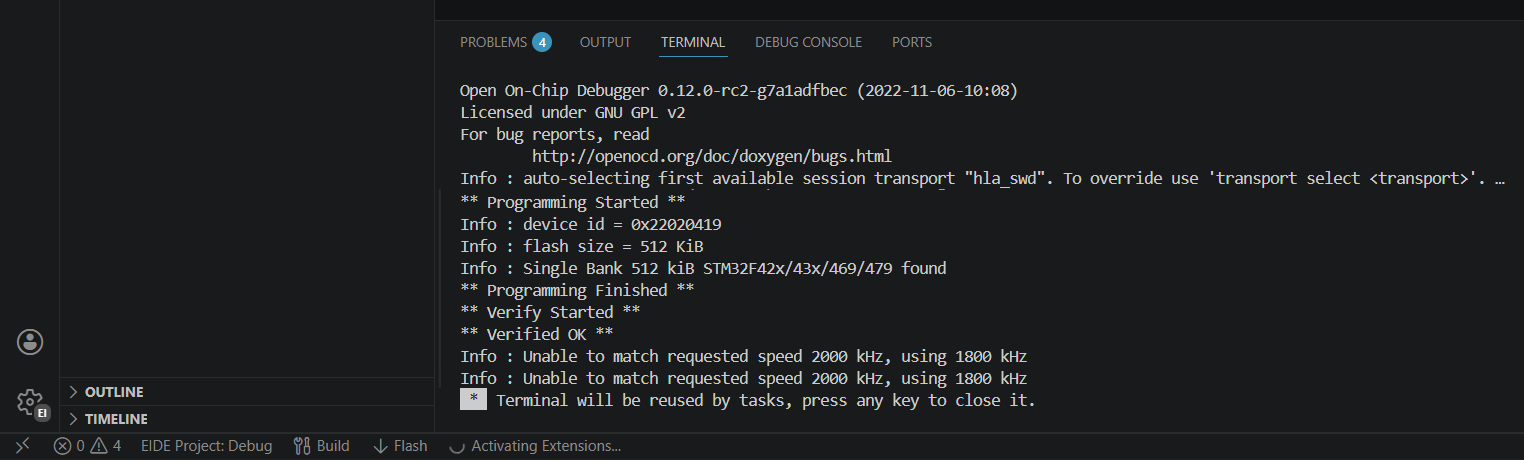

连接板子，点击左下角的Falsh，烧录，发现烧录成功。

调试

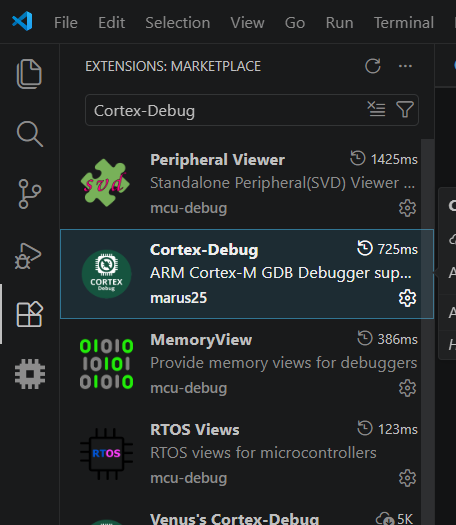

在插件市场下载安装Cortex-Debug。

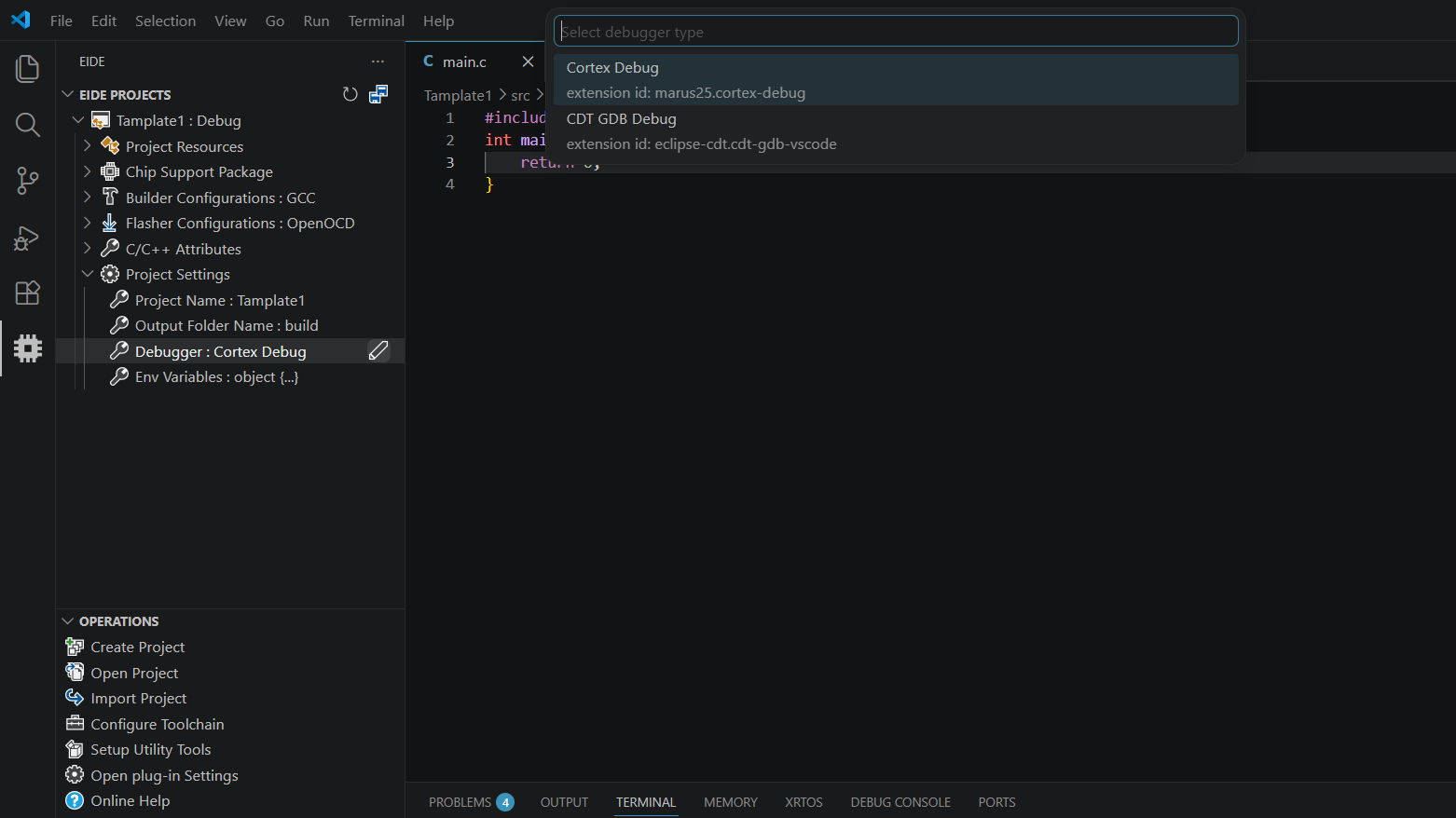

修改调试器为Cortex-Debug。

点击右上角的调试按钮。

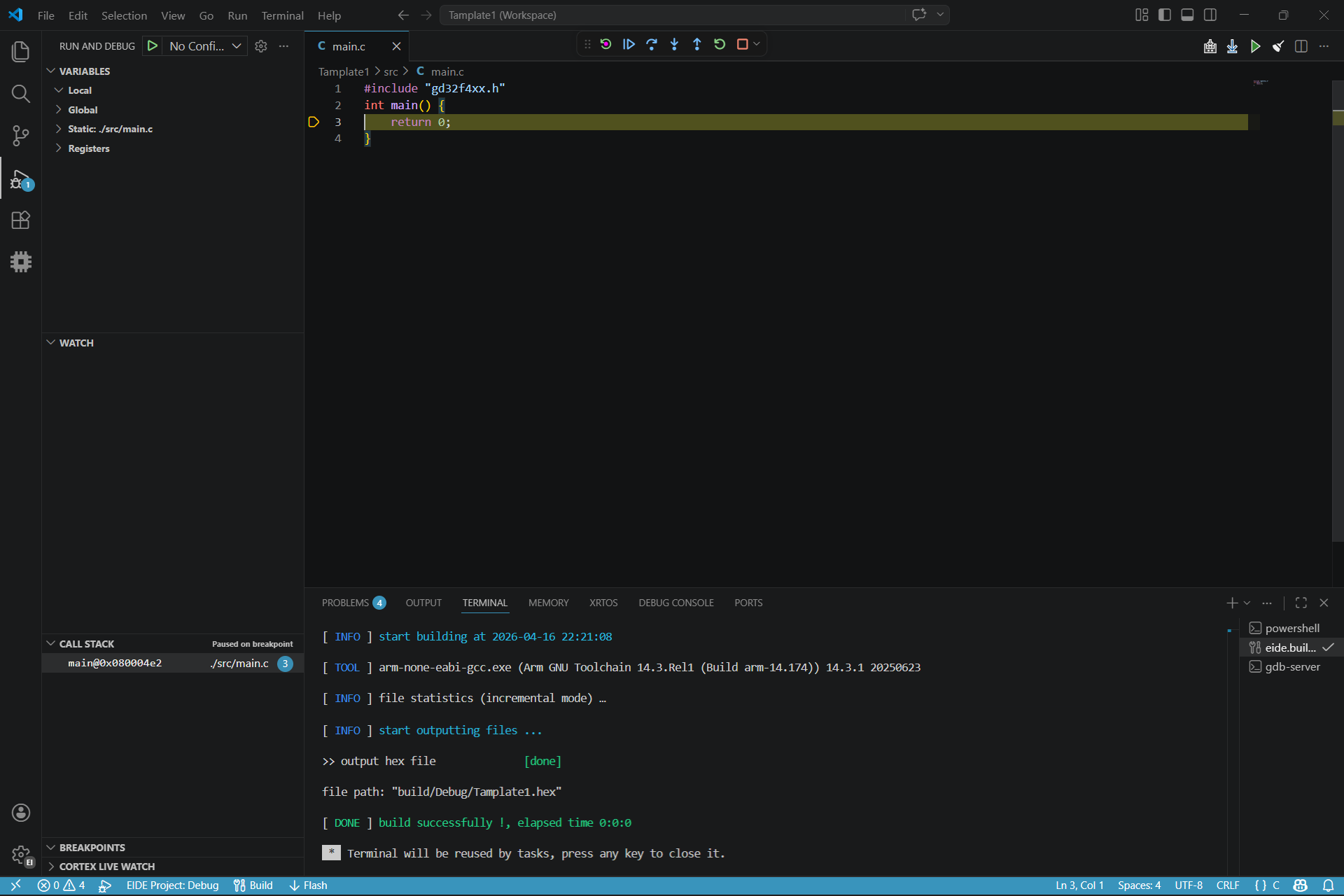

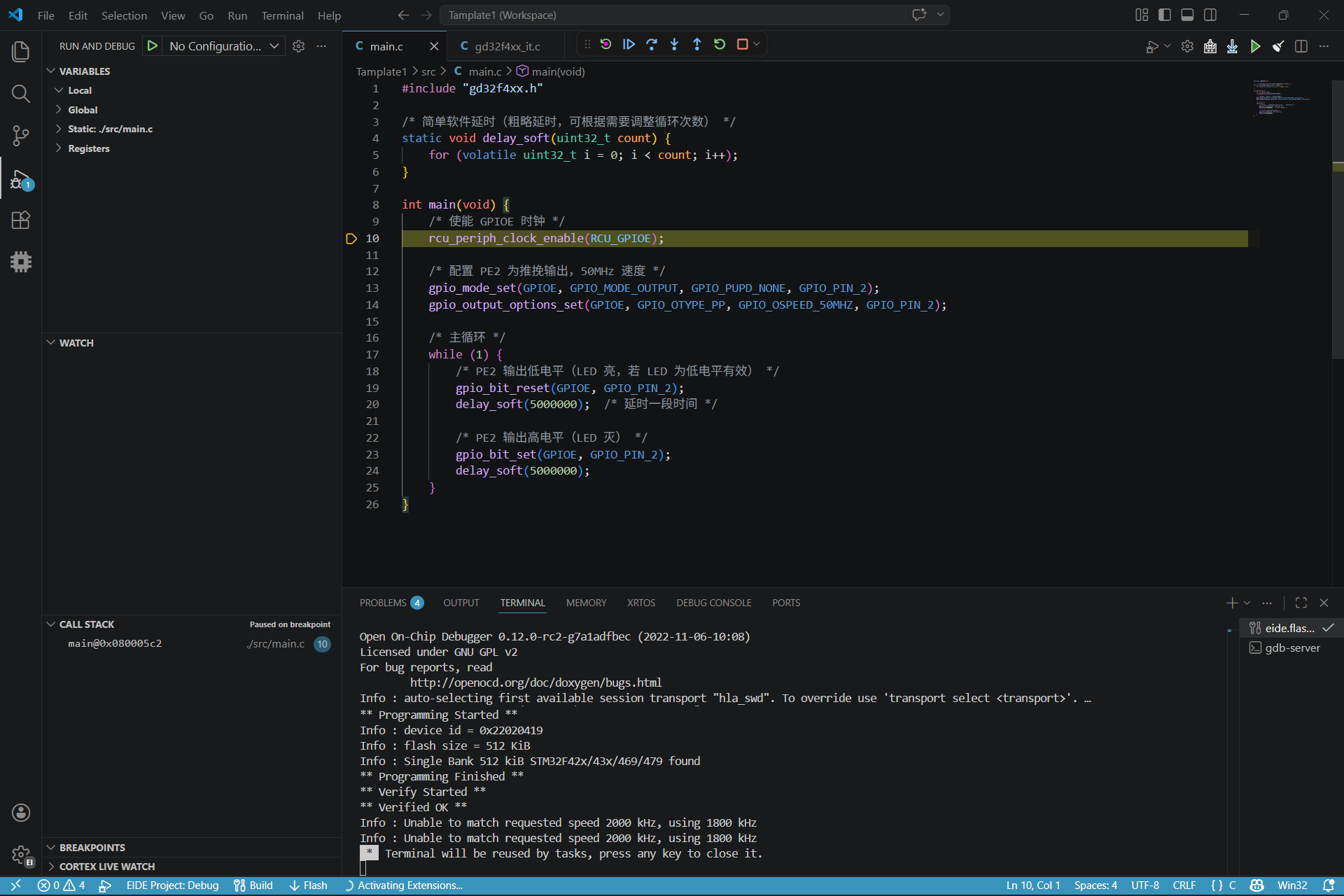

可以进入调试。

LED闪烁实验

修改main.c的代码为：

#include "gd32f4xx.h"

/* 简单软件延时（粗略延时，可根据需要调整循环次数） */
static void delay_soft(uint32_t count) {
    for (volatile uint32_t i = 0; i < count; i++);
}

int main(void) {
    /* 使能 GPIOE 时钟 */
    rcu_periph_clock_enable(RCU_GPIOE);

    /* 配置 PE2 为推挽输出，50MHz 速度 */
    gpio_mode_set(GPIOE, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);
    gpio_output_options_set(GPIOE, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_2);

    /* 主循环 */
    while (1) {
        /* PE2 输出低电平（LED 亮，若 LED 为低电平有效） */
        gpio_bit_reset(GPIOE, GPIO_PIN_2);
        delay_soft(5000000);  /* 延时一段时间 */

        /* PE2 输出高电平（LED 灭） */
        gpio_bit_set(GPIOE, GPIO_PIN_2);
        delay_soft(5000000);
    }
}

构建，烧录，发现PE2端口连接的LED开始闪烁。
