DTU本质是串口转4G/NB-IoT网络透传终端，一端对接RS485传感器/PLC、一端连上云端，主流两种接入方式：TCP/UDP透传接入、MQTT协议接入(物联网首选，稳定省流量)，下面以工业最常用流程讲解，适配聚英云、OneNET、阿里云IoT等所有物联网平台。

一、前期准备物料

1. DTU(4G/NB-IoT)

2. 传感器/PLC(RS485 Modbus RTU居多，温湿度、液位、压力、电表等)

3. 12V/24V直流电源、RS485数据线

4. 电脑+DTU配置调试软件(厂商配套工具)

5. 物联网云平台账号

二、整体通讯链路

RS485传感器(Modbus RTU)→ A/B线接入DTU串口 → DTU插SIM卡联网 → 4G蜂窝网络 → 物联网云平台

云端可下发采集指令 → DTU转发串口读取传感器数据 → 回传云端存储展示

三、分步详细接入流程

步骤1：硬件接线与供电

1. 传感器RS485端子：A接DTU的A，B接DTU的B;GND地线可选接上，规避干扰

2. 给DTU通12V/24V直流电源;插入物联网SIM卡(开通流量，关闭PIN码)

3. 拧紧天线，保证信号接收

步骤2：统一串口参数(重中之重，参数不一致会出现乱码、收不到数据)

传感器出厂串口参数牢记，DTU串口必须设置完全一致：

通用工业默认：

波特率：9600 |数据位：8 |停止位：1 |校验位：无

少数设备：19200、偶校验，以传感器说明书为准

步骤3：云端平台创建产品与设备，获取接入参数

方式A：TCP透传模式(最简单，新手、老旧设备改造常用)

1. 登录云平台，开启TCP服务器，平台会生成：

服务器IP地址、端口号

2. 平台新建设备，记录设备编号，等待DTU主动连接平台TCP端口

方式B：MQTT模式(推荐，主流物联网标准，断线自动重连、流量消耗低)

平台创建产品→添加设备，平台下发核心鉴权参数：

• MQTT服务器地址、端口(通常1883)

• 客户端ID、用户名、密码

• 订阅主题、发布主题(上传数据、接收云端指令)

步骤4：电脑调试软件配置DTU参数

用厂商配置工具(串口USB线连接电脑和DTU调试口)逐项设置：

1. 串口参数区

填入和传感器一致：波特率、数据位、校验、流控关闭

2. 网络连接模式选择

• TCP透传：选择TCP客户端，填写云端TCP服务器IP、端口

• MQTT模式：勾选MQTT，填入平台给到的：服务器地址、端口、客户端ID、账号密码、收发主题

3. 辅助优化参数

• 心跳包：开启心跳(30~60s)，防止运营商闲置断网

• 断线重连：永久开启

• 数据缓存：默认关闭即可

设置完成后点击保存参数，DTU自动重启生效。

步骤5：上电联网，查看DTU状态

1. 信号灯解读：

• 电源灯常亮：供电正常

• 网络信号灯闪烁/常亮：SIM卡注册蜂窝网络成功

2. 云端查看设备状态：

TCP/MQTT连接成功后，平台设备显示在线

步骤6：云端配置Modbus数据解析，读取传感器数值

DTU只负责数据转发，云端需要配置采集规则：

1. 新增Modbus采集任务

填写：从站地址、寄存器地址、数据长度、采集周期(5s/10s)

2. 云端定时下发读取指令

指令经DTU转发至传感器，传感器返回电压、液位、温度原始寄存器数据

3. 云端换算：把寄存器原始数字转换成实际物理数值(温度、压力、液位)

步骤7：数据应用：可视化、报警、反向控制

1. 生成实时数据曲线、监控面板;

2. 设置阈值报警：液位超限、温度过高，推送微信、短信告警;

3. 反向控制：云端下发串口指令，DTU转发控制继电器、水泵、阀门启停。

四、高频故障排查

1. 设备一直离线

SIM卡欠费/信号弱、服务器地址端口填写错误、MQTT账号密钥不对、心跳未开启

2. 收到一堆乱码

DTU串口波特率、校验位和传感器不匹配

3. 设备在线，但无数据返回

Modbus从站地址、寄存器地址填写错误、485总线接线A/B接反

4. 频繁掉线

野外信号差，加装高增益天线;心跳周期调短

五、举例：4G DTU接入聚英云实操精简版

1. 液位485传感器A-B接DTU串口，12V供电

2. DTU配置：串口9600 8N1，MQTT填入聚英云服务器地址、设备密钥

3. 聚小程序扫码快速配对，无需电脑，配置更灵活，快速配置串口参数、串联设备

4. 设备上线，云端自动采集液位数据，液位超标触发微信报警

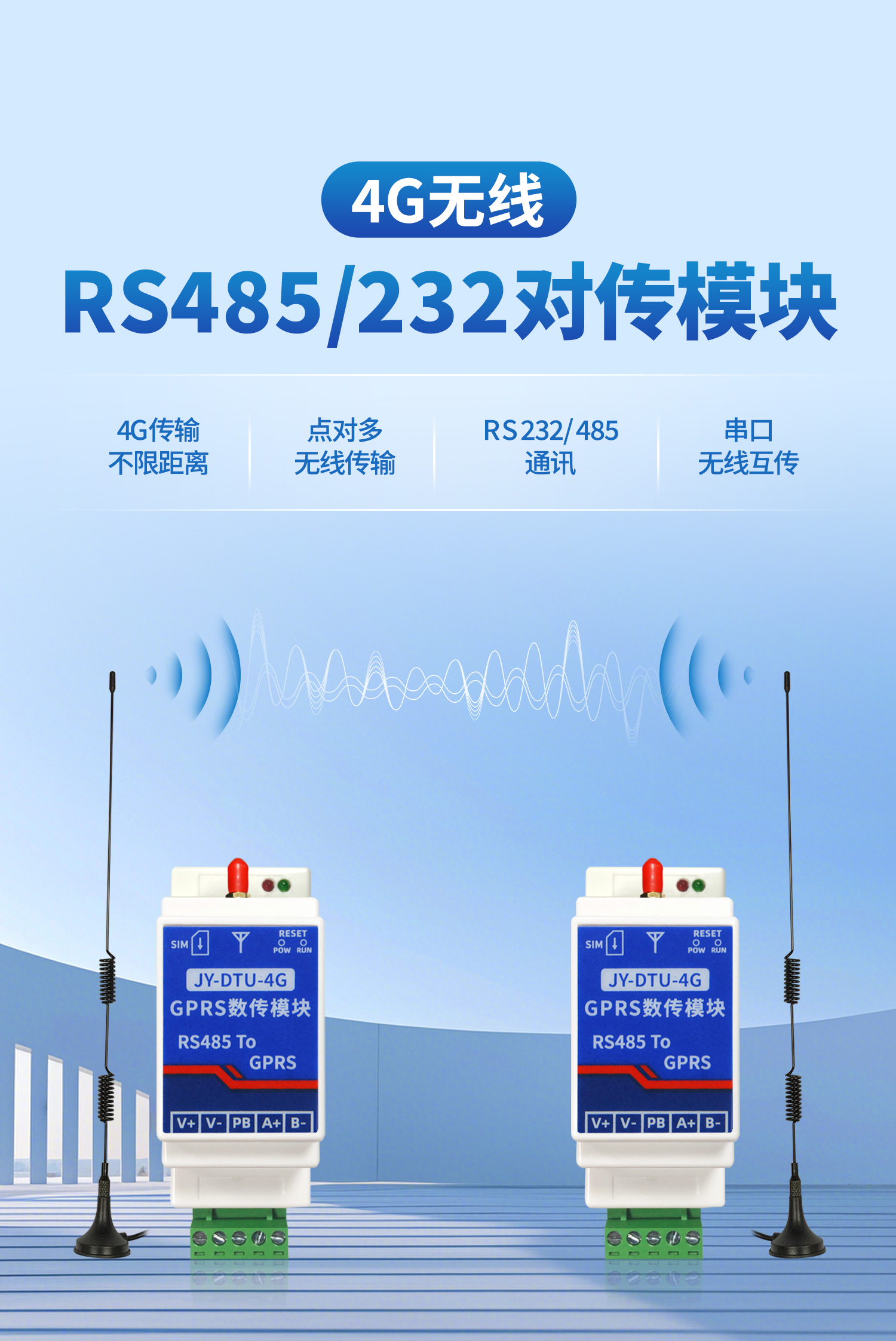

5. 规格可选

JY-DTU-4G-互传版-485-单机(配8年30M/月流量卡和天线)

JY-DTU-4G-互传版-485-单机(配8年100M/月流量卡和天线)

JY-DTU-4G-互传版-485-单机(配8年300M/月流量卡和天线)

JY-DTU-4G-互传版-485一对(配8年30M/月流量卡和天线)

JY-DTU-4G-互传版-485一对(配8年100M/月流量卡和天线)

JY-DTU-4G-互传版-485一对(配8年300M/月流量卡和天线)

JY-DTU-4G-互传版-232一对(配8年30M/月流量卡和天线)

JY-DTU-4G-互传版-232一对(配8年100M/月流量卡和天线)

JY-DTU-4G-互传版-232一对(配8年300M/月流量卡和天线)
