一、实验目的

1、掌握信号灯控制器的使用；

2、掌握 LiteB 节点的使用；

3、掌握智云实时数据编程接口的使用；

4、掌握 ZXBee 通信协议的运用

二、实验原理

1、系统设计目标

信号灯控制器作为 RS485 串口控制类类物联网传感器，能够实时控制信号灯状态并主发送数据到节点。运用过程中通过实时的对信号灯的状态控制，实现智能的监测信号灯的开关状态，通过实时将信号灯的状态信息推送到智云数据中心，在凭借 Android 移动客户端和 web 端在获得这些数据后，用户能实现随时随地远程获取工作环境下紧急开关的报警状态，从而实现无线智能紧急预警按钮系统的设计。

系统设计功能及目标如下：

三、实验步骤

l 部署智云硬件环境

1）硬件准备：准备一个 S4418/6818系列网关，一个信号灯控制器、一个 LiteB 无线节点、一个 SmartRF04EB 仿真器。

2）将信号灯控制器接到 LiteB 节点的 A 端子，再将三色信号灯接信号灯控制器。跳线如下图所示。

3）协议栈安装：确认已安装 ZStack 的安装包。如果没有安装，打开光盘提供的安装包，路径 为“02-软件资料\ 02-无线节点\ ZStack-2.4.0-1.4.0x.zip”，解压即可。

4）传感器工程：将实验光盘中 02-软件资料\ 03-工程源码\ LiteB\ 15-XHD001x485(信号灯)文件拷贝到ZStack-CC2530-2.4.0-1.4.0x\Projects\zstack\Samples文件夹下，双击打开拷贝的文件夹内 CC2530DB 文件夹中的 .eww 格式的文件，打开信号灯控制工程。

5）协调器工程：将实验光盘中 02-软件资料\ 03-工程源码\ LiteB 文件夹下的Coordinator(协调 器) 文件文件拷贝到 ZStack-2.4.0-1.4.0x\ Projects\ zstack\ Samples 文件夹中，双击打开 Coordinator\ CC2530DB 文件夹中的 .eww 格式的文件，打开协调器工程。

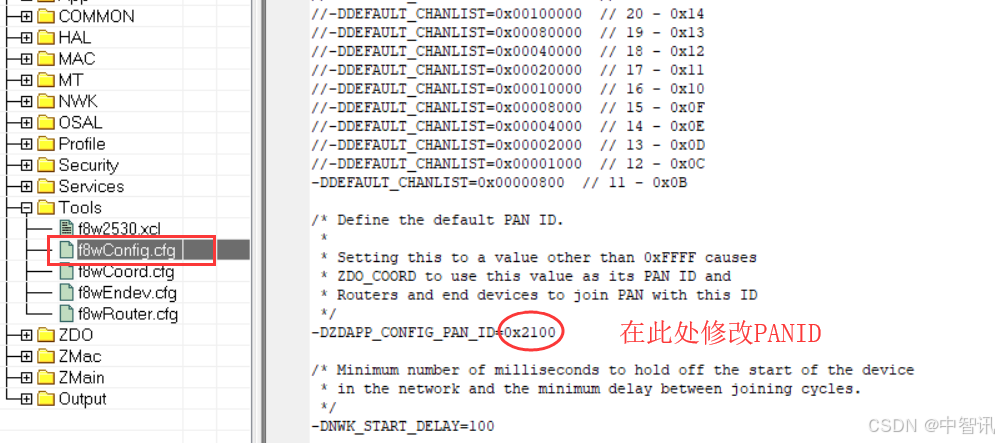

6）配置 PANID：根据实际需求分别设置信号灯控制工程及透传程序 PANID，编译工程。）PANID 配置如下图所示。

7）烧写程序：分别点击刚打开的 IAR 工程界面上方的图标依次编译工程。当工程全部编译通过以后将 SmartRF04EB 仿真器 USB 线一端链接到电脑，调试端连接到当前工程对应的 CC2530调试接口上。点击 IAR 编译器界面上方的 图标，等待程序烧写完成。在烧写完成后点击工程上方 图标退出调试模式并更换 CC2530 节点，重复烧写程序操作将剩余节点对应的程序全部烧写完成。同时使用 xLabTools 读取传感器节点板的 IEEE 地址备用。

l Android 应用程序演示

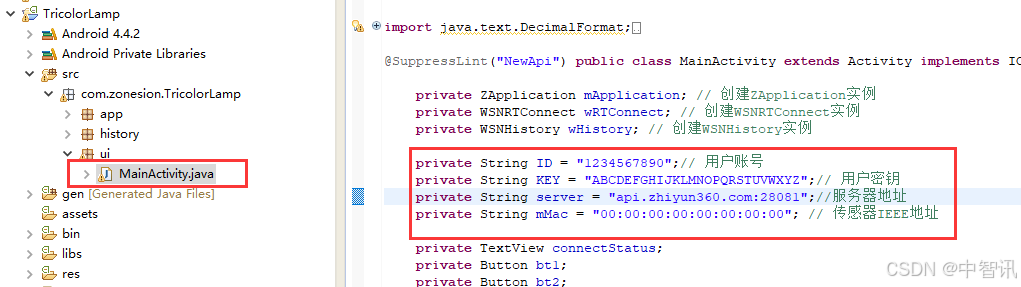

1）导入 Android 工程：打开 Android Studio 集成开发工具，将实验光盘中 实验例程\ CH01-基

础实验\ 10-无线智能三色灯控制系统文件夹下的 TricolorLamp-as 工程导入 Android Studio 集成开

发环境中，根据实际硬件平台修改代码中传感器节点的 IEEE 地址及智云 ID/KEY。IEEE 及 ID/KEY

更改如下图所示。

2）译 Android 工程：使用 USB 线将 S4418/6818 网关与计算机相连并确认计算机能够识别Android 设备。点击 Android Studio 集成开发环境上方图标编译 TricolorLamp 工程，等待Android 工程编译通过并将工程安装到 S4418/6818 网关中。当有新的软件页面跳出表示 Android工程编译并安装成功。

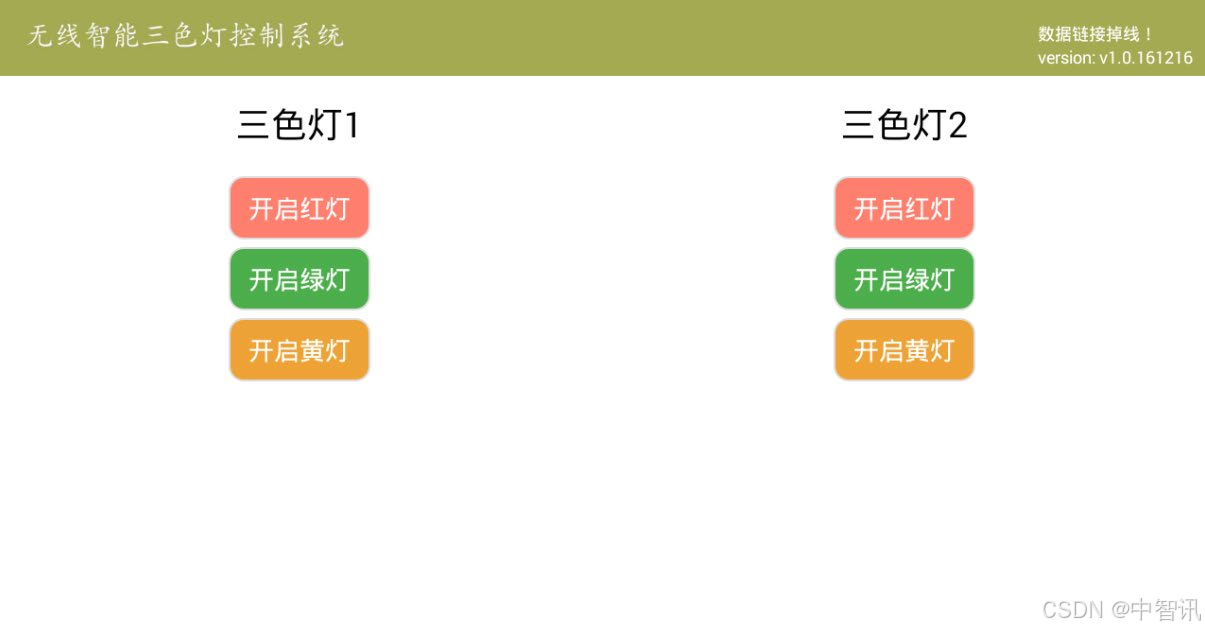

3）网络设置及演示：设置 Android 终端设备接入到互联网或者与智云网关设备在同一个局域网内。进入无线智能三色灯控制系统界面，在主界面右上角会显示“连接网关成功”即表示链接到智云服务中心，界面中的插件会展示当前接收到的传感器数据，如下图所示：

l Web 应用程序演示

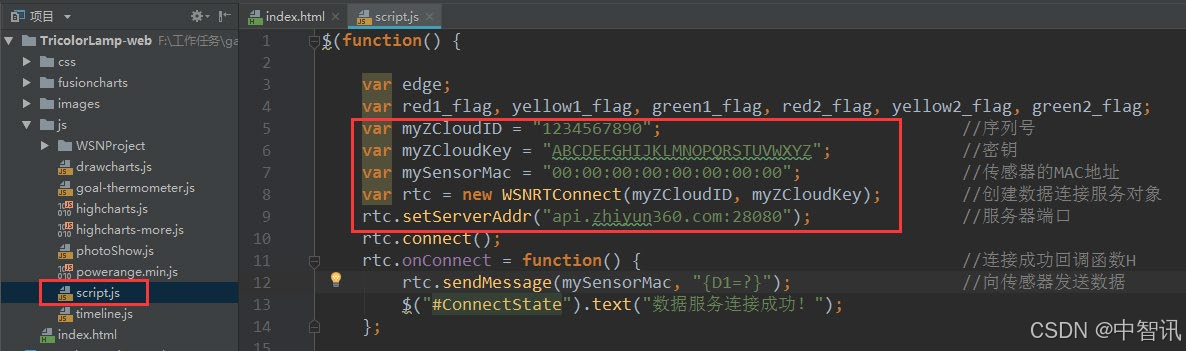

1）导入 Web 工程：打开 WebStorm 集成开发环境，将实验光盘中 实验例程\ CH01-基础实验\ 10-无线智能三色灯控制系统文件夹下的TricolorLamp-web工程导入到WebStorm集成开发环境。根据实际硬件平台修改代码中传感器节点的 IEEE 地址、智云服务器地址（若在局域网内使用，则设置为智云网关的 IP）和智云 ID/KEY。IEEE 及 ID/KEY 更改如下图所示。

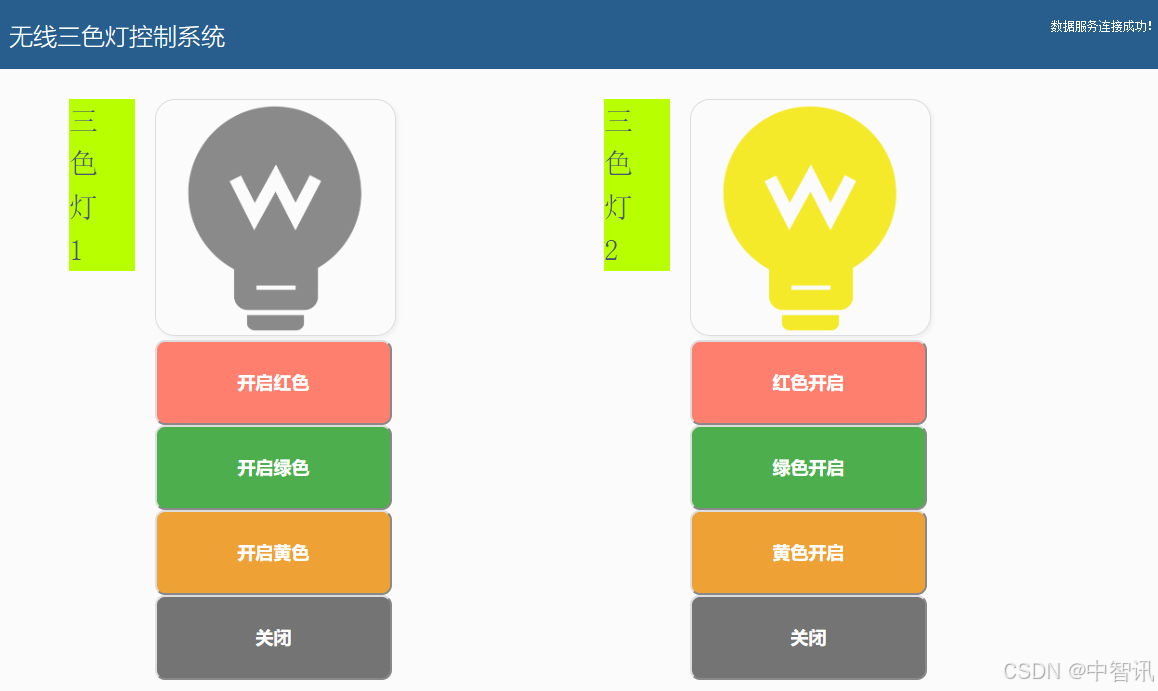

2）Web 应用程序演示：设置电脑接入到互联网或者与智云网关设备在同一个局域网内。用谷歌浏览器运行（或者支持 HTML5 技术的 IE10 以上版本浏览器）： 实验例程\ CH01-基础实验\ 10-无线智能三色灯控制系统按钮\ TricolorLamp-web\ index.html，进入无线智能三色灯控制系统界面，在主界面右上角显示“数据服务连接成功！”消息后即表示链接到智云服务中心，在界面可以看到当前传感器数据，如下图所示：
