项目研究背景

随着智能家居产业持续普及，物联网嵌入式技术逐步落地家用卫浴场景，智能马桶作为厨卫智能化核心设备，市场需求持续增长。当前市面低端智能卫浴设备多采用简易控制芯片，仅支持坐垫加热单一功能，搭载 STM32 或 51 单片机的一体化智能控制设备普及率较低，多数传统智能马桶存在感知单一、自动化逻辑简单、无远程管控能力等缺陷。传统设备仅依靠机械按键完成操作，无法实时采集环境温度、人体入座状态，缺少久坐提醒、自动换气、分时长冲水消毒等精细化控制逻辑，人机交互界面简陋，无法直观展示设备运行数据，且不支持移动端远程调控。同时传统设备控制逻辑固化，无法自定义温度阈值，节能性与卫生消毒功能缺失，用户使用体验较差。现阶段嵌入式、无线 WiFi 通信、Android 移动端开发技术趋于成熟，低成本传感器与单片机开发方案降低了智能设备开发门槛。基于上述行业痛点与技术发展趋势，本课题以 STM32F103C8T6 单片机为核心，融合多类传感检测、舵机水泵驱动、ESP-01S 无线传输与 Android APP 开发技术，搭建一套集温度检测、人体感应、自动卫浴控制、远程监控于一体的智能马桶控制系统，弥补传统卫浴设备智能化不足的短板，具备实际家用落地价值与工程研究意义。

摘要

本课题设计一套以 STM32F103C8T6 单片机为核心的智能马桶物联网控制系统，集成 DS18B20 温度传感器、红外光电传感器完成环境与人体状态采集，搭配 OLED 屏幕实时展示温度与如厕时长。系统划分自动、手动、阈值设置三种工作模式，自动模式下依据人体感应信号驱动舵机、换气风扇、坐垫加热、水泵与消毒灯，根据如厕时长区分大小便执行差异化冲水消毒，超时触发久坐声光报警；手动模式支持按键单独控制各类设备，阈值界面可自定义温控临界值。系统搭载 ESP-01S WiFi 模块实现设备数据无线上传，配套 Android Studio 开发的移动端 APP 完成数据查看、远程设备控制与阈值配置。课题完成硬件电路搭建、嵌入式控制逻辑编写与移动端软件开发，测试结果表明系统各项传感、驱动、无线通信功能运行稳定，可实现卫浴设备全流程智能管控，具备低成本、易部署、实用性强的特点，适用于家用智能卫浴场景。

总体方案

一、核心硬件清单及选型说明

1. STM32F103C8T6 单片机

   • 硬件作用：系统主控单元，处理传感器采集数据、执行设备驱动逻辑、模式切换、计时判断、WiFi 数据交互；
   • 选型理由：32 位嵌入式单片机，运算性能优于 51 单片机，IO 资源充足，支持多路外设驱动，成本低廉，适配本科嵌入式开发；
   • 使用场景：整机数据运算、逻辑控制核心，统筹所有外设协同工作；
   • 架构逻辑：接收传感器信号，运算后输出控制信号至舵机、加热片、水泵、消毒灯、蜂鸣器。

2. DS18B20 温度传感器

   • 硬件作用：实时采集环境温度，为坐垫加热启停提供数据依据；
   • 选型理由：单总线数字传感器，接线简单，测温精度满足卫浴温控需求；
   • 使用场景：马桶周边环境温度实时检测。

3. 红外光电传感器

   • 硬件作用：人体入座检测，判断马桶区域是否存在使用者；
   • 选型理由：非接触式感应，抗环境光线干扰，触发稳定；
   • 使用场景：自动模式的人体检测触发源。

4. OLED 显示屏

   • 硬件作用：本地可视化交互，展示实时温度、如厕计时、模式界面、阈值设置页面；
   • 选型理由：自发光、低功耗，适配小型嵌入式设备显示；
   • 使用场景：设备本地状态可视化输出。

5. ESP-01S WiFi 模块

   • 硬件作用：搭建单片机与 Android APP 无线通信链路，双向传输设备状态、控制指令；
   • 选型理由：体积小巧、串口通信易对接 STM32，支持 TCP 透传，适合物联网短距离无线传输；
   • 使用场景：本地硬件与移动端远程交互的数据中转单元。

6. 舵机

   • 硬件作用：模拟马桶开关机械动作，接收主控信号完成开合；
   • 选型理由：角度可控，可精准模拟马桶盖板启闭动作；
   • 使用场景：自动模式下马桶盖自动开关执行机构。

7. 加热片、换气风扇、消毒灯、微型水泵

   • 硬件作用：分别实现坐垫加热、空气换气、紫外线消毒、冲水供水；
   • 选型理由：低电压驱动，可通过单片机继电器模块控制通断；
   • 使用场景：卫浴配套功能执行器件。

8. 声光报警蜂鸣器

   • 硬件作用：久坐超时声光提醒；
   • 选型理由：驱动简单，低功耗，提示效果直观；
   • 使用场景：如厕时长超过 30s 的预警输出。

9. 实体按键 3 枚

   • 硬件作用：本地模式切换、设备手动开关、参数调节；
   • 选型理由：独立按键成本低，嵌入式系统通用输入外设；
   • 使用场景：本地无网络状态下人工操作输入。

10. 开发计算机

+   硬件环境：Windows 系统台式 / 笔记本，8G 及以上内存；
+   作用：嵌入式代码编译下载、Android APP 开发调试、电路仿真；
+   运行条件：安装 Keil、Android Studio、串口调试工具等软件。

二、整体硬件架构逻辑

以 STM32F103C8T6 单片机为控制中心，传感器外设统一接入单片机 IO 口完成数据采集；执行器件（舵机、加热片、水泵等）通过继电器模块与主控相连，由单片机输出电平控制通断；OLED 屏幕、实体按键构成本地人机交互单元；ESP-01S 模块通过串口与单片机通信，将本地设备数据上传移动端，同时接收 APP 下发的远程控制指令回传主控，形成完整的本地采集 - 本地控制 - 无线远程交互硬件闭环。

核心功能

一、基础感知采集功能

1. 多源传感数据采集功能

   • 实现效果：DS18B20 实时采集环境温度、红外光电传感器持续检测人体存在状态；
   • 操作逻辑：单片机循环轮询传感器端口，每 200ms 读取一次传感数值存入内存；
   • 使用场景：系统自动模式运行的基础数据来源；
   • 核心作用：为温控、人体感应、自动化逻辑提供原始数据支撑；
   • 实现目标：不间断稳定获取温度、人体入座两类关键环境参数。

2. 本地状态可视化显示功能

   • 实现效果：OLED 屏幕分页面展示实时温度、当前如厕计时、系统工作模式、温度阈值设置界面；
   • 操作逻辑：单片机定时刷新屏幕缓存，切换模式时同步更换显示页面；
   • 使用场景：用户本地查看设备运行状态、修改温控阈值；
   • 核心作用：脱离手机 APP 时实现本地可视化人机交互；
   • 实现目标：直观展示系统全部本地运行参数。

二、本地模式控制核心功能

1. 三模式切换控制功能

   • 实现效果：按键一循环切换自动模式、手动模式、阈值设置界面三种工作状态；
   • 操作逻辑：单次按键触发模式标识位变更，系统同步切换对应控制逻辑；
   • 使用场景：用户根据使用需求自主选择设备操控方式；
   • 核心作用：区分自动化运行、人工单独操控、参数配置三类业务逻辑；
   • 实现目标：一套硬件兼容三种使用场景，提升设备适配性。

2. 全自动智能卫浴控制功能（自动模式）

   • 实现效果：人体入座自动开盖、启动换气、低温自动加热坐垫、计时；离座自动关盖、停止加热；依据如厕时长区分大小便可调冲水与消毒时长；超时触发久坐提醒；
   • 操作逻辑：红外检测到人→舵机开马桶盖 + 风扇启动，温度低于阈值启动加热并开始计时；检测到人离开，舵机关盖、停止加热；计时＜10s 执行 3s 冲水 + 3s 消毒；计时＞10s 执行 5s 冲水 + 5s 消毒；计时＞30s 启动声光报警；
   • 使用场景：日常无人工干预全自动使用场景；
   • 核心作用：实现卫浴设备全流程自动化，提升便捷性与卫生程度；
   • 实现目标：无需人工操作即可完成如厕配套全部功能。

3. 单设备手动操控功能（手动模式）

   • 实现效果：按键二切换目标设备，按键三独立开启 / 关闭坐垫加热、换气风扇、消毒灯、冲水水泵；
   • 操作逻辑：按键二循环切换受控设备标识，按键三对当前选中设备进行通断反转；
   • 使用场景：用户需要单独启用单一功能，或自动模式故障时应急操控；
   • 核心作用：提供精细化独立设备控制，补充自动模式使用场景；
   • 实现目标：支持任意卫浴功能单独启停，不受自动化逻辑限制。

4. 温度阈值自定义配置功能（阈值设置界面）

   • 实现效果：在设置界面通过按键修改坐垫加热启动的临界温度数值，修改后参数断电保存；
   • 操作逻辑：进入设置界面后按键增减温度阈值，确认后写入单片机存储区；
   • 使用场景：不同季节、不同用户对坐垫加热温度需求差异化配置；
   • 核心作用：适配环境温度变化，降低不必要加热能耗，实现节能；
   • 实现目标：支持用户自定义温控触发条件。

5. 久坐声光预警功能

   • 实现效果：使用者停留时长超过 30 秒时，蜂鸣器持续发出提示音；
   • 操作逻辑：自动模式计时变量累计至 30s 时，单片机输出高电平驱动蜂鸣器；
   • 使用场景：提醒老年人、肠胃不适人群避免久坐引发健康问题；
   • 核心作用：增加健康辅助提醒功能，拓展设备实用价值；
   • 实现目标：超时自动预警，降低久坐健康风险。

三、无线通信与远程 APP 辅助功能

1. WiFi 无线数据传输功能

   • 实现效果：ESP-01S 模块实时将单片机采集的温度、设备运行状态、计时时长上传至移动端；同时接收 APP 下发的远程控制指令回传给 STM32；
   • 操作逻辑：单片机串口定时上报本地数据，监听串口接收 APP 远程指令并解析执行；
   • 使用场景：手机 APP 远程查看、操控设备的通信基础；
   • 核心作用：打通本地硬件与移动端软件的数据链路；
   • 实现目标：硬件与移动端双向实时数据互通无延迟。

2. Android 移动端远程监控功能

   • 实现效果：APP 页面实时展示马桶温度、设备工作状态、如厕计时数据；
   • 操作逻辑：APP 建立 TCP 连接接收 WiFi 模块上传数据，页面实时刷新 UI；
   • 使用场景：外出时远程查看卫浴设备运行状态；
   • 核心作用：远程可视化监测设备运行参数；
   • 实现目标：移动端完整复刻本地设备全部监测数据。

3. APP 远程设备控制与参数配置功能

   • 实现效果：移动端可远程开启 / 关闭加热、换气、水泵、消毒灯，远程修改温度阈值；
   • 操作逻辑：APP 点击对应控件生成控制指令，经 WiFi 下发至单片机执行；
   • 使用场景：离家前远程提前开启坐垫加热、远程启动消毒；
   • 核心作用：突破本地按键操作限制，实现跨空间远程操控；
   • 实现目标：移动端完整复刻本地手动控制、阈值配置全部功能。

技术路线

一、编程语言

1. C 语言

   • 选型理由：嵌入式 STM32 开发标准编程语言，资源占用低、执行效率高；
   • 课题用途：编写单片机底层驱动、传感器读取、自动化控制逻辑、串口 WiFi 通信代码。

2. Java 语言

   • 选型理由：Android Studio 原生开发语言，本科移动端开发主流技术；
   • 课题用途：开发智能马桶远程控制 APP，完成界面绘制、网络通信、指令解析逻辑。

二、开发框架与核心组件

1. STM32 标准库函数库

   • 选型理由：简化单片机 IO、定时器、串口外设开发，降低嵌入式开发难度；
   • 课题用途：快速配置传感器、舵机、OLED 屏幕、ESP-01S 串口驱动。

2. Android 原生 SDK

   • 选型理由：官方原生开发套件，无需第三方框架，适配本科移动端开发；
   • 课题用途：搭建 APP 页面、TCP 网络通信、UI 控件交互逻辑开发。

三、开发工具

1. Keil MDK5

   • 选型理由：主流 STM32 单片机编译、调试、程序烧录工具；
   • 课题用途：嵌入式 C 代码编写、编译、下载至 STM32 主控板。

2. Android Studio

   • 选型理由：官方 Android 应用开发集成环境，适配 Java 移动端开发；
   • 课题用途：智能马桶远程控制 APP 的编码、模拟器调试、打包。

3. ST-Link 下载器

   • 选型理由：STM32 专用调试烧录工具，稳定便捷；
   • 课题用途：将编译完成的嵌入式程序烧录至单片机。

4. 串口调试助手

   • 选型理由：简易串口数据监控工具；
   • 课题用途：调试 ESP-01S 模块与单片机之间的无线通信数据。

5. Visio 绘图工具

   • 选型理由：绘制硬件架构图、系统功能流程图；
   • 课题用途：毕业设计文档中系统架构、功能流程图纸绘制。

四、运行环境

1. Windows 10/11 操作系统

   • 选型理由：兼容全部嵌入式与 Android 开发工具；
   • 课题用途：全部代码开发、仿真调试、文档编写主机环境。

2. Android 8.0 及以上手机 / 模拟器

   • 选型理由：适配原生 APP 运行，兼容性覆盖主流安卓设备；
   • 课题用途：移动端 APP 真机调试、功能测试。

五、测试工具

1. 数字万用表

   • 选型理由：硬件电路电压、通断检测；
   • 课题用途：硬件接线调试、外设供电故障排查。

2. 安卓真机设备

   • 选型理由：真实移动端运行环境；
   • 课题用途：APP 远程控制、数据传输功能实测验证。

3. 逻辑简易串口监视器

   • 选型理由：实时查看单片机串口输出数据；
   • 课题用途：传感器数据、WiFi 通信指令调试测试。

六、辅助设计软件

1. Altium Designer

   • 选型理由：通用电路原理图绘制软件；
   • 课题用途：绘制单片机外设连接硬件原理图。

2. Word

   • 选型理由：毕业设计文档标准编写工具；
   • 课题用途：开题报告、论文正文、功能说明文档撰写。

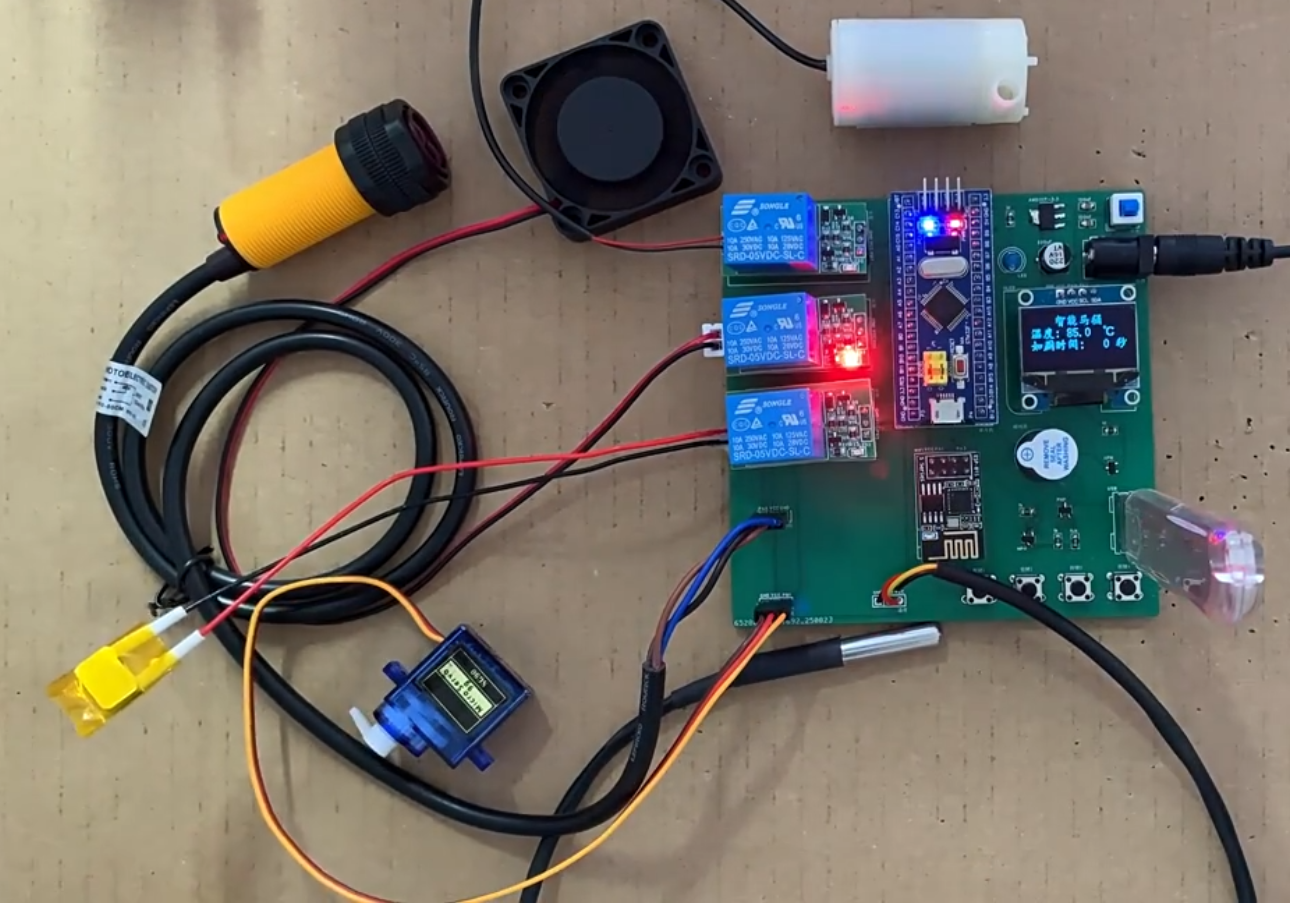

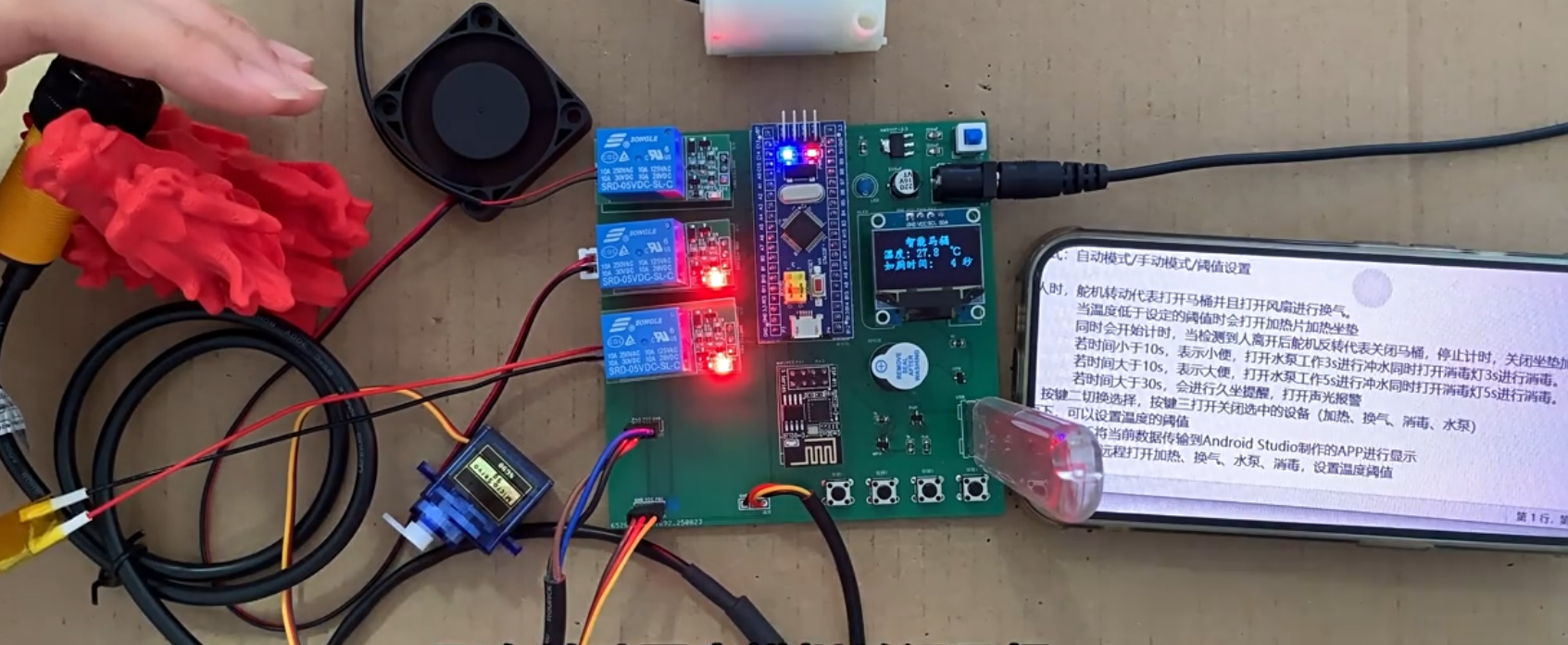

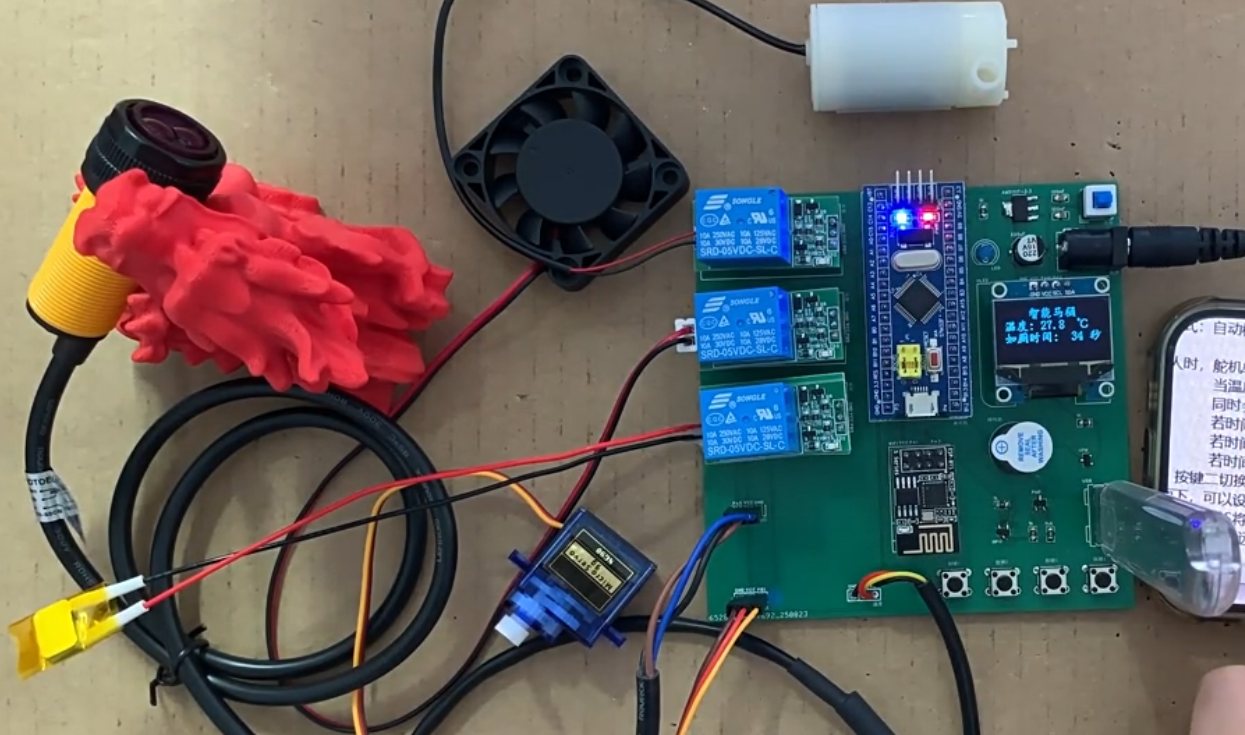

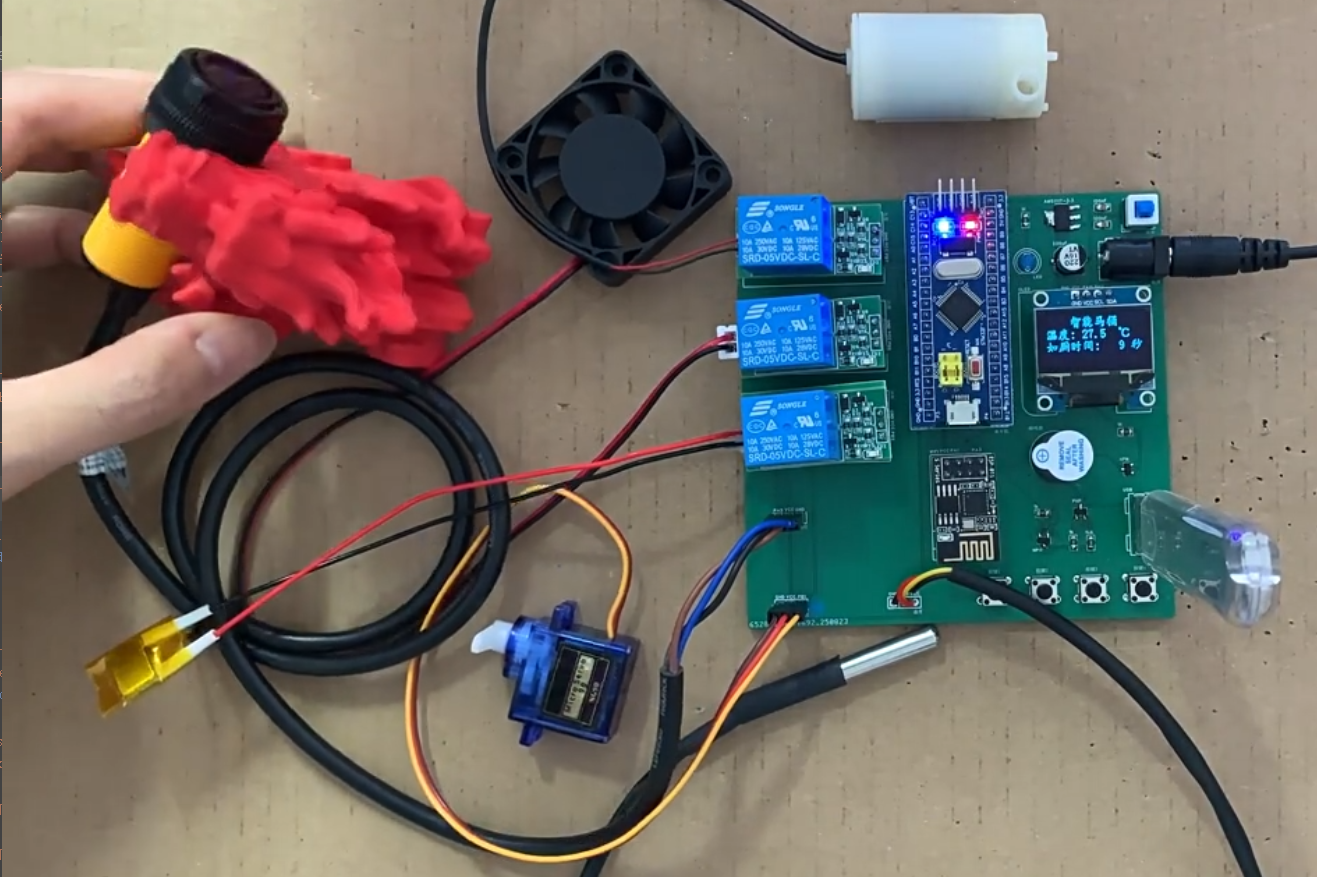

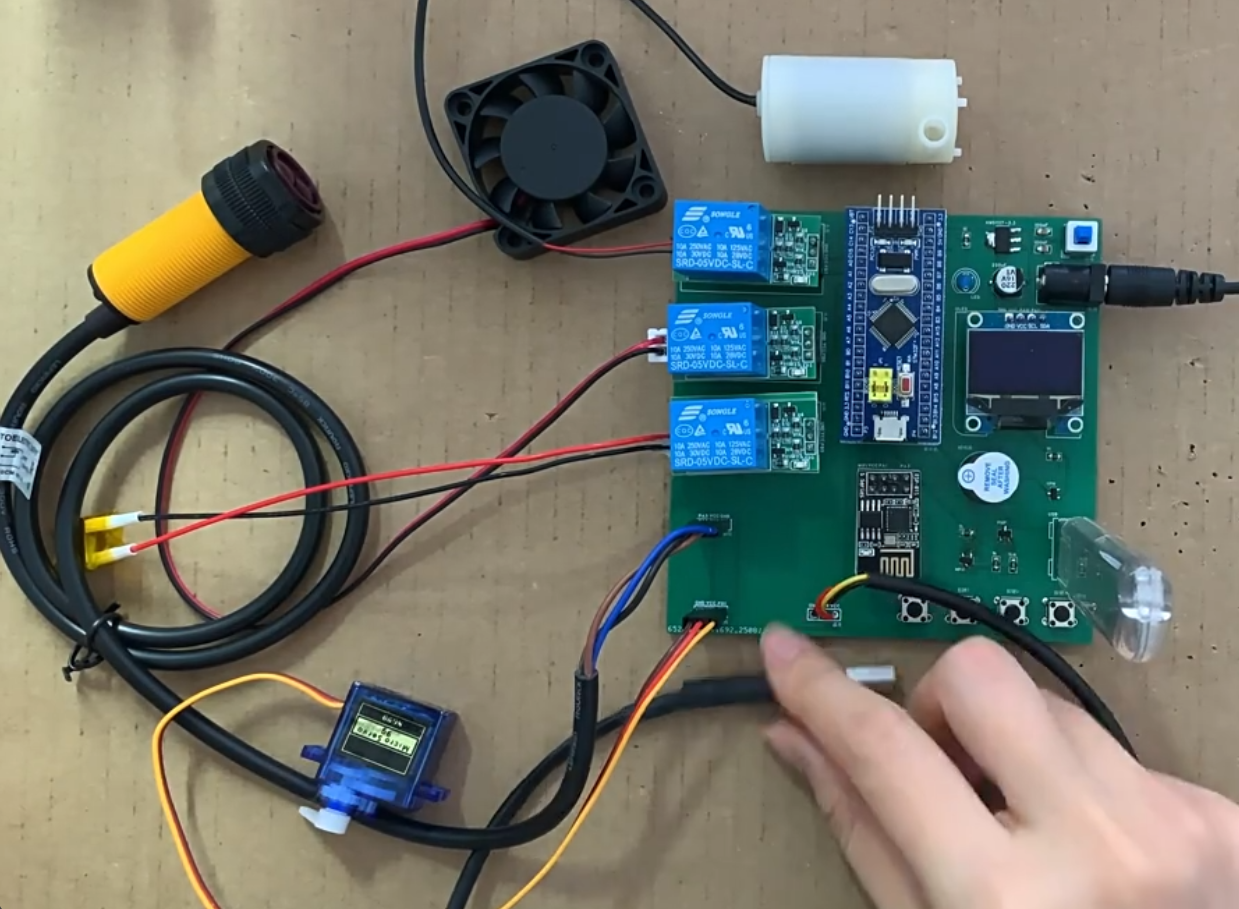

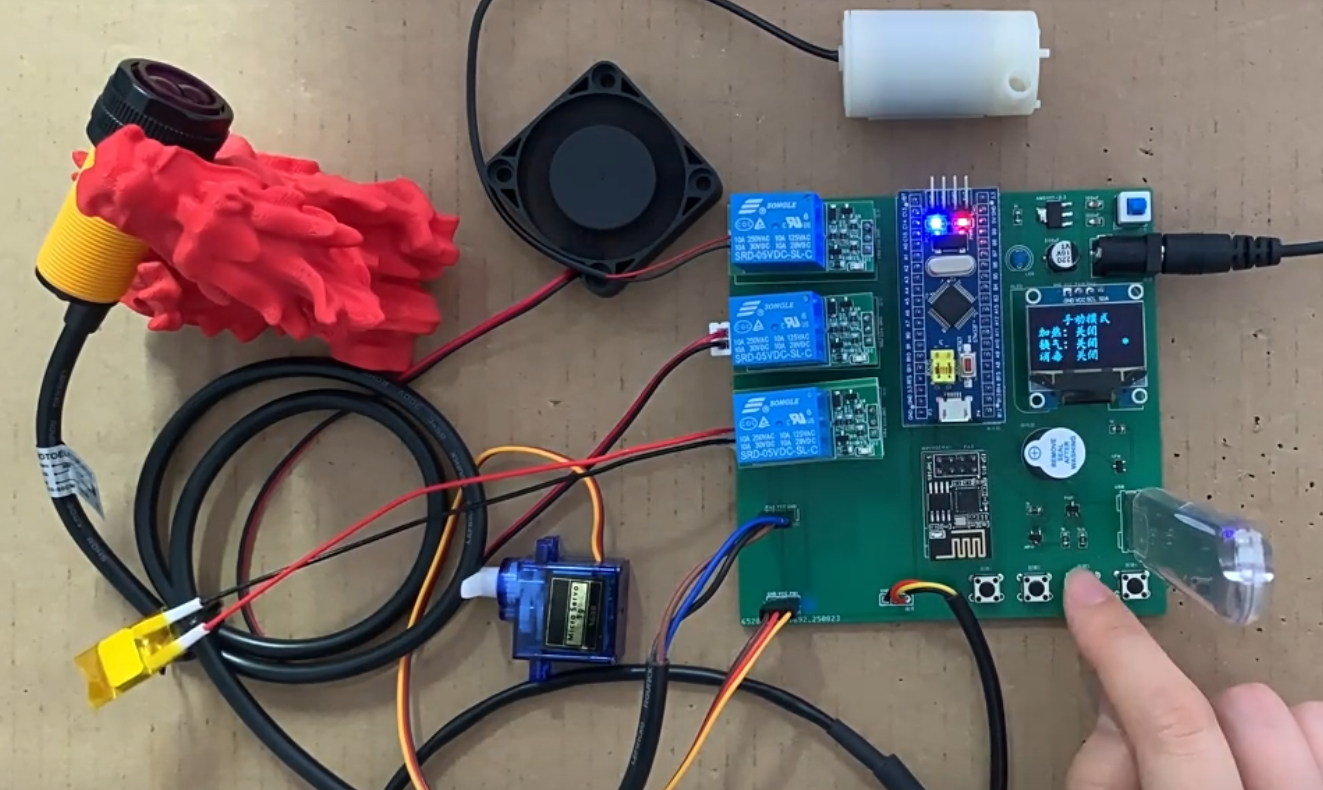

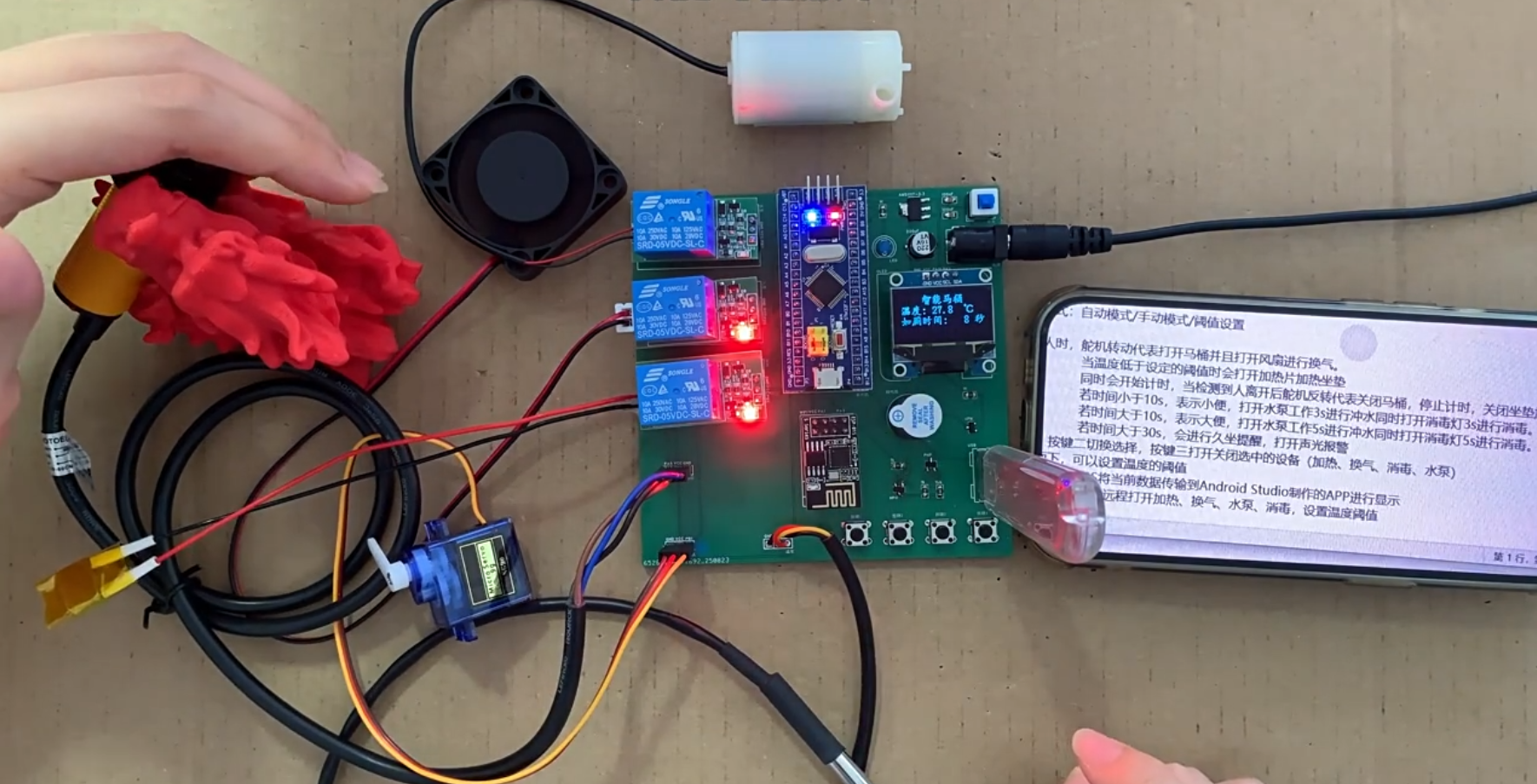

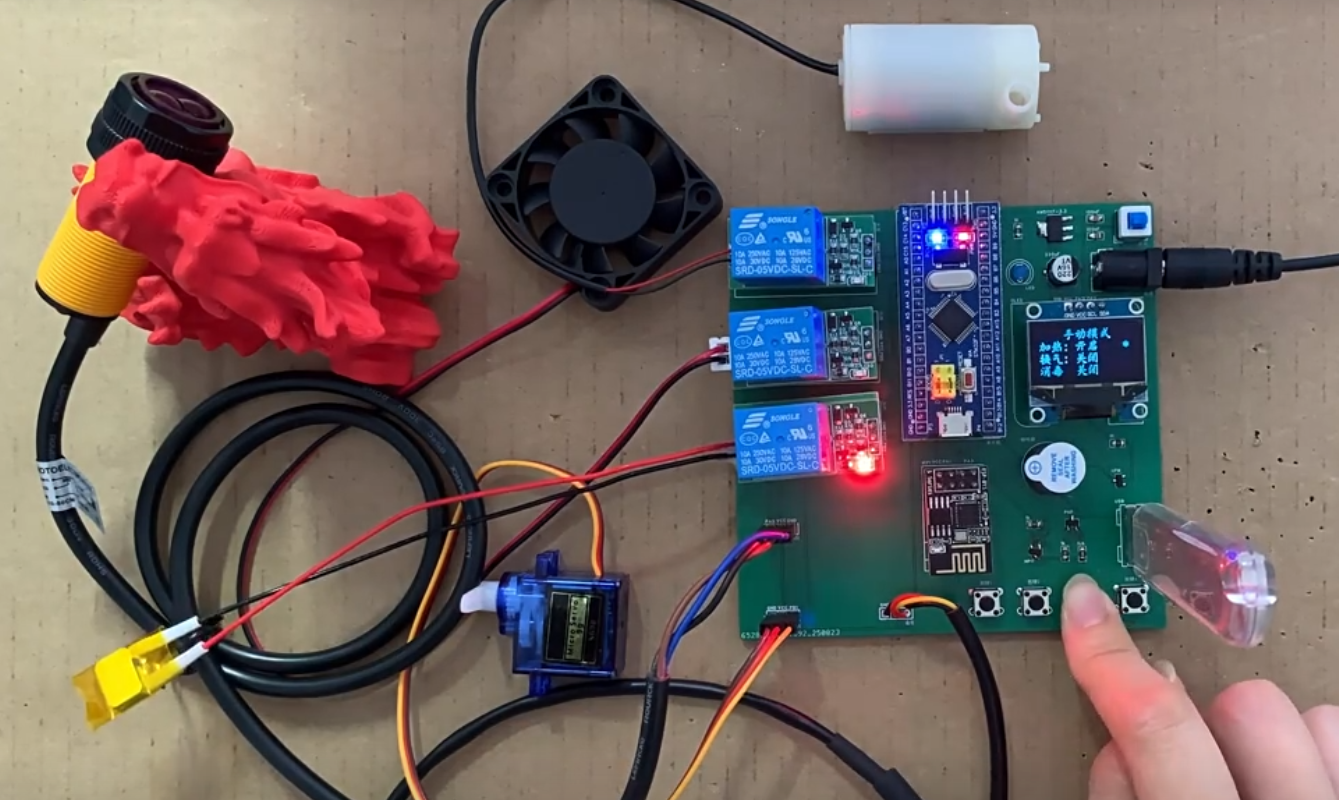

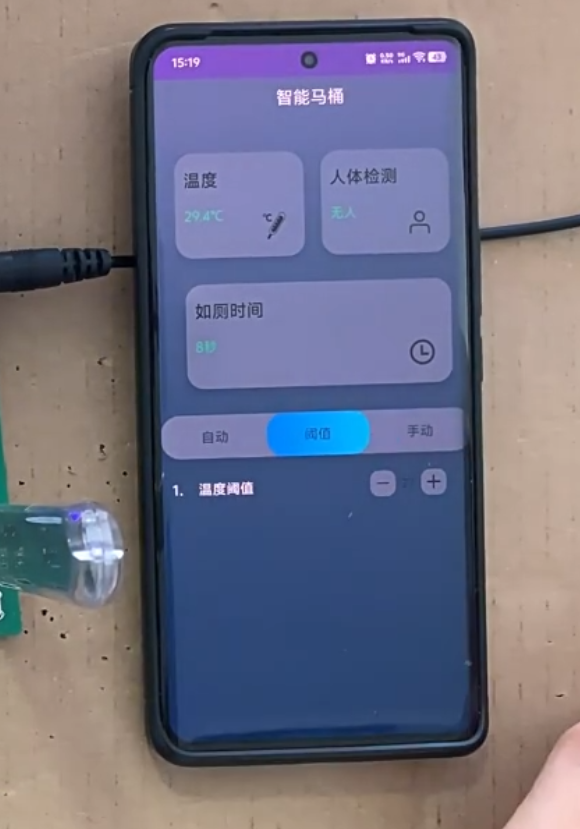

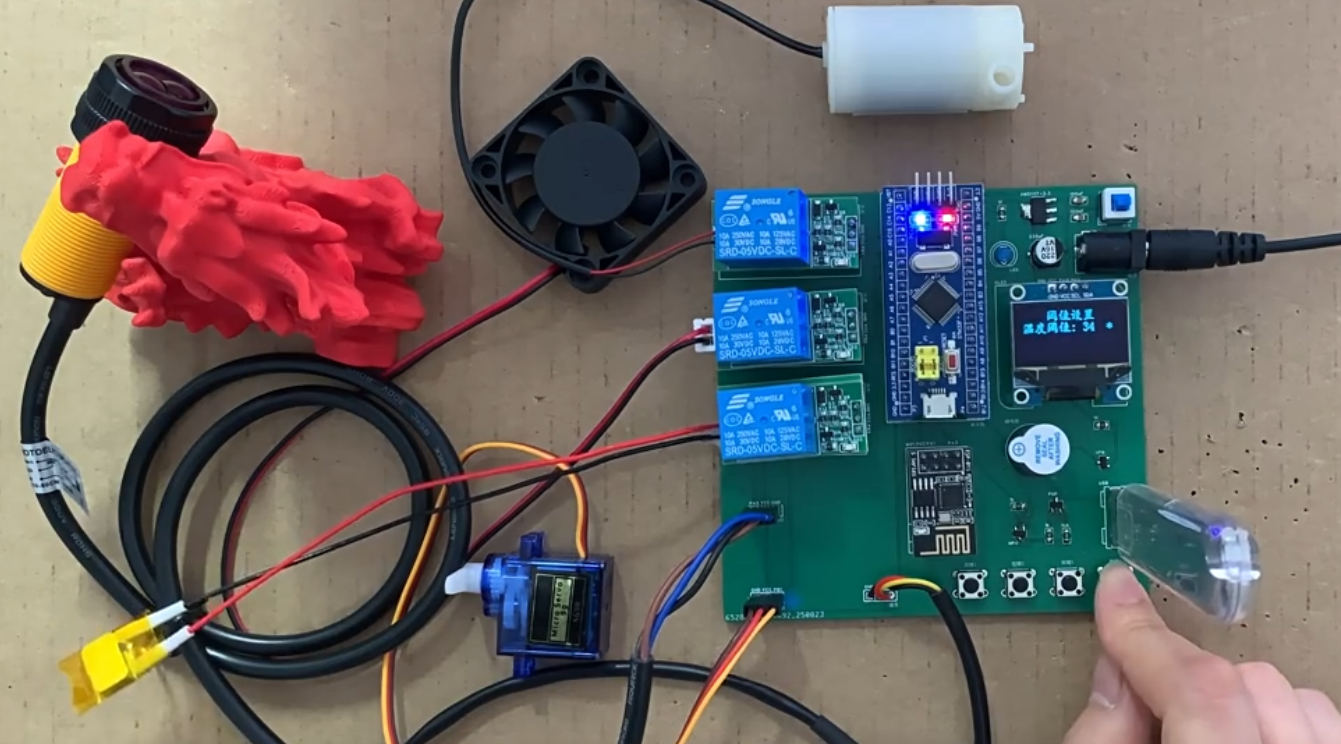

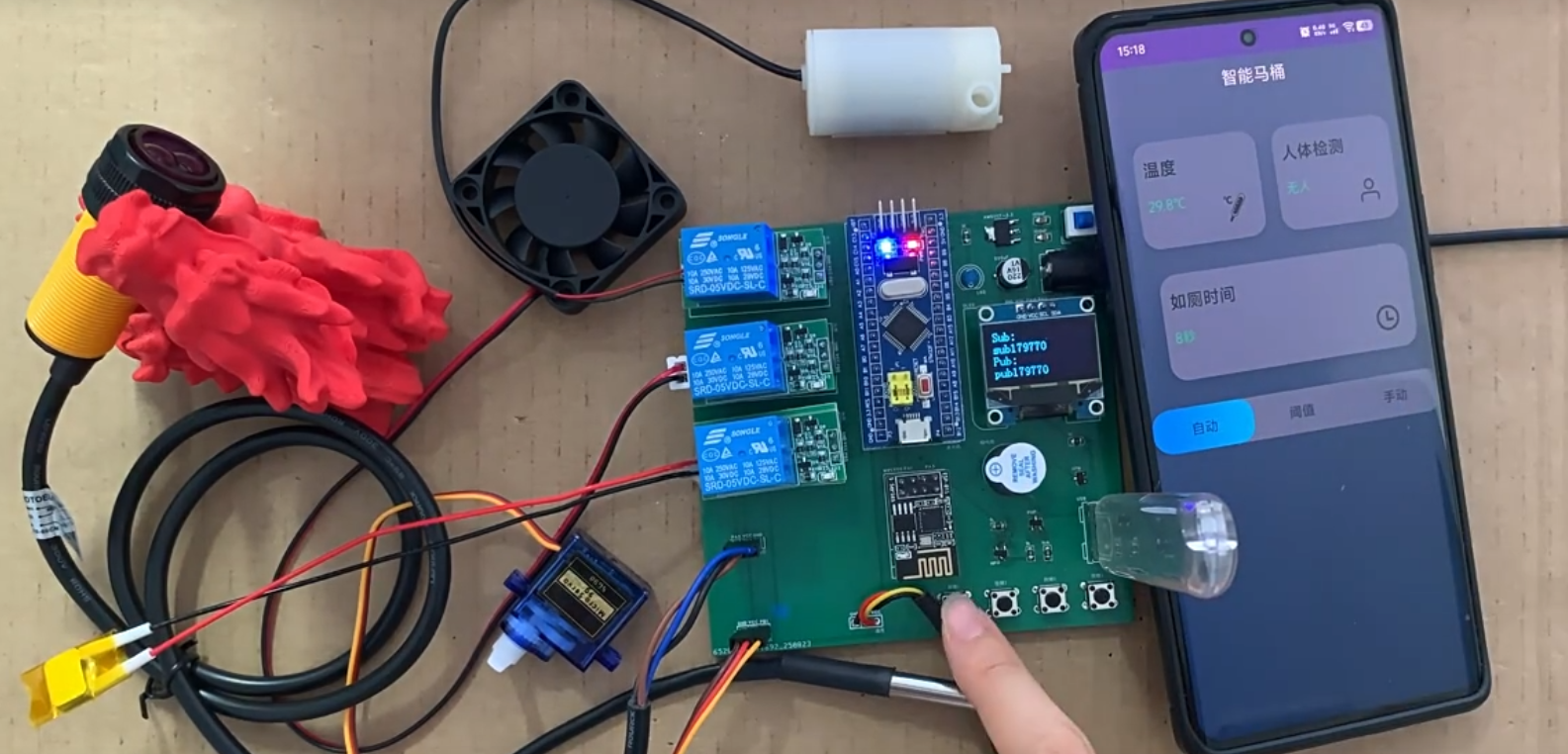

项目演示
