💡 阅读提示：本文从电子纸的技术原理出发，深度拆解其在零售电子价签（ESL）和智慧公交站牌两大物联网场景中的系统架构、硬件设计、通信协议和工程落地经验。读完你将彻底搞懂——为什么电子纸正在大规模取代纸质标签和传统屏幕。

🚨 开篇：一张“纸”，正在改写物联网的显示规则

你有没有注意到，越来越多的超市里，货架上的价格标签不再是纸质的了？一块小小的黑白屏幕，显示着商品名称和价格，当促销活动开始时，价格会自动更新——不需要店员一张张更换标签。

你有没有在公交站台等车时，发现站牌不再是印刷的线路图，而是一块在阳光下依然清晰可见的屏幕？它实时显示着下一班车还有几分钟到站，信息准确到秒。

这些场景背后的技术，就是电子纸（E-Paper） ——一种看起来像纸、功耗低到可以忽略不计、在强光下比任何屏幕都清晰的显示技术。

2025年，全球电子纸显示器模块市场规模已达30.2亿美元；电子纸显示标牌市场（含价签和公交站牌等）在2025年已达13.9亿美元，预计2032年增长至24.5亿美元。电子纸正凭借其极低的功耗和在强光下的可读性，大规模取代纸质标签和传统屏幕。

今天，我就从技术原理、系统架构到工程落地，彻底讲透电子纸在物联网中的两大核心应用——零售电子价签（ESL） 和智慧公交站牌。

一、电子纸是什么？30秒搞懂

电子纸，学名电泳显示（EPD，Electrophoretic Display） ，是一种模仿纸张观感的显示技术。

工作原理极简版：

电子纸采用“微胶囊电泳显示”技术。在两层电极之间，封存着无数个微小的胶囊，每个胶囊里悬浮着带正电的白色粒子和带负电的黑色粒子。施加不同方向的电场时，黑白粒子分别向上或向下迁移，从而显示出黑白图像。

电子纸的三大“逆天”特性：

特性	说明	对物联网的意义
双稳态	断电后画面可长期保持，不消耗任何电力	超低功耗，电池供电设备可运行数年
反射式显示	靠反射环境光成像，无需背光【31†L9】	阳光下清晰可见，无蓝光伤害
近180°可视角度	从任何角度看都清晰	公共信息屏的天然优势

电子纸吃的是一类特定场景：“我需要长期显示信息，但改得不频繁。”

超市价签、会议室门牌、公交站牌、仓库货架标签——这些地方要的是清晰、稳定、省电、维护成本低。电子纸完美契合。

二、电子纸驱动方式：选对驱动，事半功倍

电子纸的驱动方式直接决定了它的刷新速度、功耗和适用场景。根据更新频率的不同，主要有两种驱动方式：

驱动方式	更新频率	典型应用	特点
Segment驱动（分段式）	数小时～数天一次	零售价签、仓储标签	功耗极低，成本低，只能显示数字/字母片段
TFT背板 + Partial Update（局部刷新）	每几分钟～每小时	公交站牌、会议室门牌	支持复杂图形，可局部更新降低功耗

选择的关键：如果你的应用场景是“一天改一次价格”，用Segment驱动就够了；如果是“每30秒更新一次到站信息”，必须用TFT背板+局部刷新。

三、场景一：零售电子价签（ESL）——让超市告别“换标签噩梦”

3.1 痛点：纸质标签的“三座大山”

传统超市的纸质价签，是零售运营中最耗时、最容易出错的工作之一：

• 人工成本高：一家中型超市每周要更换数百甚至上千张价签，需要专人逐个核对、打印、裁剪、插入卡槽

• 错误率难控：促销开始后价格已变，但价签没换——顾客结账时发现价格不一致，引发纠纷和投诉

• 环保压力大：如果每天更换4次价格信息，纸质标签产生的二氧化碳排放量是电子纸标签的3.2万倍

3.2 解决方案：电子价签系统架构

一个完整的电子价签系统包含四个层次：

text

┌─────────────────────────────────────────────────────────────┐
│                    管理层（云平台）                          │
│     商品信息管理、价格策略、促销计划、数据分析              │
├─────────────────────────────────────────────────────────────┤
│                    网络层（无线基站）                        │
│     蓝牙Mesh / Zigbee / 星闪 / LoRa                       │
├─────────────────────────────────────────────────────────────┤
│                    终端层（电子价签）                        │
│     电子纸显示屏 + 低功耗MCU + 无线通信模块 + 电池          │
├─────────────────────────────────────────────────────────────┤
│                    集成层（门店系统）                        │
│     POS系统、库存管理、ERP系统对接                         │
└─────────────────────────────────────────────────────────────┘

工作流程：

1. 门店管理系统修改商品价格 → 云端同步

2. 云平台通过无线基站下发更新指令到对应价签

3. 价签接收指令，刷新显示内容

4. 价签返回确认信号，系统记录更新状态

3.3 通信协议：蓝牙ESL成为事实标准

电子价签的通信方案经历了多代演进。目前，蓝牙ESL（Bluetooth Electronic Shelf Label） 已成为行业事实标准。

蓝牙技术联盟（Bluetooth SIG）发布的蓝牙ESL标准，统一了之前碎片化的通信协议。其优势在于：

• 超低功耗：一颗纽扣电池可工作3-5年

• 全球通用：2.4GHz频段，无需额外频谱授权

• 成熟生态：手机、基站、网关设备丰富

2026年，星闪（NearLink） 技术也开始进入电子纸领域。星闪被定位为电子纸的“最佳短距无线连接技术”，其与电子纸的结合“将重塑电子纸产业的连接底座”。

3.4 硬件设计要点

① 显示屏选型

尺寸	分辨率	典型应用
1.54英寸	200×200	小型价签（化妆品、零食）
2.9英寸	296×128	中型价标签（日用品）
4.2英寸	400×300	大型价签（家电、促销立牌）
7.5英寸+	800×480	货架广告屏、促销信息屏

目前电子纸已支持黑白、三色（黑/白/红或黑/白/黄） 显示，部分高端产品已引入全彩色方案。三色电子纸在零售促销场景中非常实用——红色可以突出“特价”“限时”等关键信息。

② 低功耗MCU选型

电子价签的MCU需要在“极低功耗”和“足够算力”之间取得平衡。推荐方案：

• STM32L0/L4系列：超低功耗，Cortex-M0+/M4内核

• Nordic nRF52系列：集成蓝牙，功耗极低

• ESP32-C3：RISC-V架构，性价比高

③ 电源管理

电子价签采用纽扣电池（CR2032/CR2477） 供电。功耗优化的核心在于：

• 大部分时间处于深度睡眠状态（功耗<1μA）

• 仅在刷新时唤醒（刷新功耗约几毫瓦秒级）

• 通信采用低功耗广播模式，避免持续连接

3.5 真实案例：沃尔玛的万店级部署

沃尔玛的电子价签部署是迄今为止全球最大规模的ESL部署，预计2026年完成。

这一部署的规模释放了一个清晰的信号：零售行业正在从纸质价签全面转向无线、远程管理的电子纸价签。

在中国市场，以汉朔科技、智控为代表的ESL厂商已为永辉、大润发、盒马等连锁超市提供了成熟的电子价签解决方案。

四、场景二：智慧公交站牌——让候车体验升级

4.1 痛点：传统公交站牌的“四大硬伤”

问题	描述
信息滞后	印刷线路图无法反映实时到站信息、线路调整
夜间不可视	无背光照明，夜间基本看不清
强光反光	LCD/LED屏在阳光下反光严重，几乎看不见
耗电巨大	LED/LCD站牌需要持续供电，布线成本高

4.2 解决方案：电子纸公交站牌系统

电子纸公交站牌是电子纸从室内走向户外的标志性应用。

扬州案例：2025年，扬州市在扬子江路经开区段的39个公交站台完成了电子纸站牌升级改造。电子纸公交站牌上，日期时间、公交线路、到站时间等实时信息一目了然，即使在太阳直射下，白底黑字依然清晰可见。

核心优势：

① 强光下可视性极佳

电子纸靠反射环境光成像，阳光越强越清晰。LCD/LED屏在阳光下几乎看不见，而电子纸在户外强光下的表现碾压所有传统屏幕。

② 超低功耗 + 光伏供电 = 零碳排

电子纸的双稳态特性意味着：站牌只在刷新时耗电，显示静态信息时完全不耗电。

扬州项目在每个站台顶部安装了216W的分布式光伏组件，白天采集太阳能为内置蓄电池充电，夜晚为站牌供电，真正实现了 “光伏+电子纸”绿色供电。电子纸功耗极低、支持太阳能供电、无需施工布线即可快速部署。

③ 信息实时更新

电子纸公交站牌通过4G/NB-IoT联网，与公交调度系统实时同步。车辆位置、预计到站时间、线路调整、服务公告等信息可即时推送到站牌。

④ 使用寿命长、维护成本低

电子纸使用寿命长，可适应户外复杂环境。相比传统LED站牌，电子纸站牌的维护频率和成本大幅降低。

4.3 全球趋势：从试点到规模化

• 美国新泽西州：NJ TRANSIT推出太阳能供电的电子纸公交站牌试点，显示实时到站信息、班次延误、服务警报和公交车载客量

• 德国柏林：2025年推出电池供电的电子纸公交站牌

• 全球市场：电子纸显示标牌市场预计从2025年的13.9亿美元增长至2032年的24.5亿美元

4.4 技术对比：电子纸 vs 传统公交站牌

对比项	纸质站牌	LED/LCD站牌	电子纸站牌
信息实时性	❌ 静态	✅ 实时	✅ 实时
强光下可视	✅ 清晰	❌ 反光严重	✅ 非常清晰
夜间可视	❌ 看不清	✅ 亮	⚠️ 需前光/外部照明
功耗	0	高（持续供电）	极低（仅刷新耗电）
布线需求	无	需要	无需（可太阳能）
维护成本	高（人工更换）	中（电路维修）	低
环保性	纸张浪费	耗电	零碳排

五、电子纸的技术挑战与未来趋势

5.1 当前的技术边界

① 刷新速度慢

电子纸的刷新速度远低于LCD/LED。黑白屏刷新约1-3秒，三色屏约15-20秒，全彩屏更慢。这意味着电子纸不适合播放视频或动态广告——它的核心场景是“静态信息显示”。

② 低温性能衰减

在低温环境下（<0℃），电子纸的刷新速度会显著下降，甚至无法刷新。户外应用的电子纸站牌需要加热模块或宽温电子纸来应对冬季。

③ 夜间需要辅助照明

电子纸自身不发光，夜间需要前光模组或外部照明。不过前光模组的功耗远低于背光，对整体功耗影响有限。

5.2 2026年最新趋势

① 全彩色电子纸加速落地

NRF 2026展会上，电子纸相关展商达25家，其中全彩大屏Signage展商占3家。全彩色电子纸正在推动ESL场景从“黑白价签”向“彩色广告屏”升级。

② 大尺寸化

电子纸正在从几英寸的小屏向55英寸、75英寸等大尺寸广告屏和公交站牌扩展。大尺寸电子纸将开辟全新的户外广告和公共信息显示市场。

③ 星闪技术赋能

2026年，星闪技术开始与电子纸深度融合。星闪的高速率、低时延特性，有望解决电子纸在大规模部署时的通信瓶颈问题。

④ 开源生态崛起

OpenEPaperLink等开源项目正在降低电子纸的开发门槛，允许开发者自行搭建电子纸标签系统和内容管理平台。

六、工程师的电子纸开发实战建议

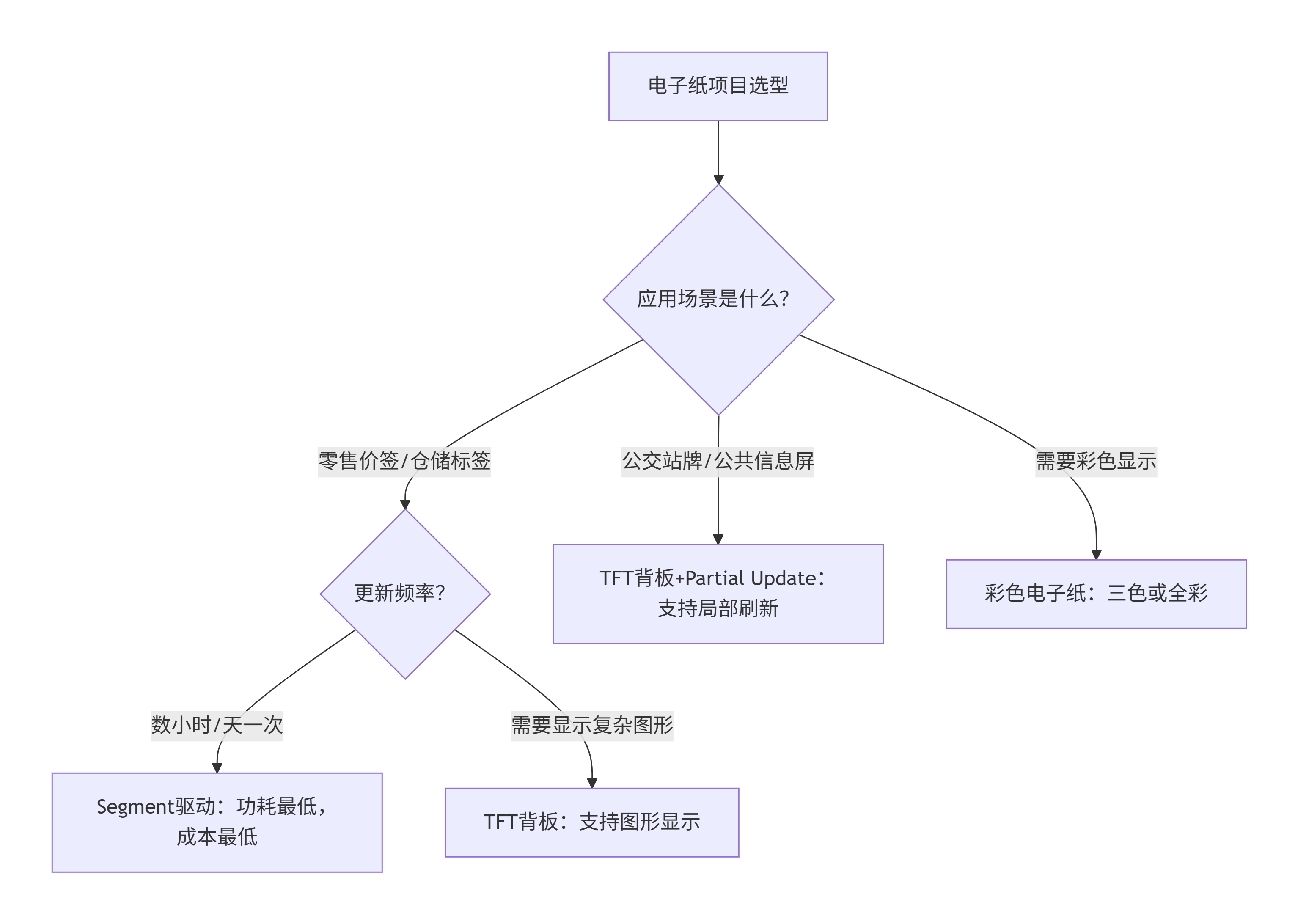

6.1 选型决策树

6.2 快速上手资源

资源	说明
微雪电子（Waveshare）	提供各种尺寸的电子纸模块和配套资料
OpenEPaperLink	开源电子纸标签固件和协议
E Ink元太科技	全球电子纸技术领导者，提供完整产品线
智控（EPaperia）	电子纸生态合作伙伴，提供ESL解决方案

七、写在最后

电子纸的故事，是一个“技术坚持”的故事。

这项技术诞生于上世纪90年代，最初只用在电子书阅读器上，市场一直不温不火。直到物联网时代到来，人们才发现：原来电子纸的“慢”和“省”，恰恰是物联网最需要的东西。

零售价签不需要每秒刷新60次，它需要的是“一年不换电池”。公交站牌不需要播放视频广告，它需要的是“阳光下清晰可见”。电子纸用它的“慢”，换来了极致的“省”——省电、省维护、省眼睛。

2026年，电子纸正在从“小众技术”走向“物联网标配”。它不追求取代手机屏幕，而是在那些“静态显示”的场景里，成为最优雅的解决方案。

当你下次在超市看到价格自动更新的电子价签，或者在公交站看到阳光下清晰可见的电子纸站牌时，你会知道——那不是一块屏幕，那是一张“纸”，一张会思考的纸。
