项目简介

用沁恒 CH32V307 做了个智能衣柜，前后调了挺久，踩了一堆坑，这篇把整个过程记录下来，同时开源分享给大家（附文章末尾）。

主要功能：温湿度监测、空气质量检测（MQ-135）、自动通风除湿、紫外线消毒、加热烘干、补光照明、语音控制，通过 ESP8266 接 OneNET 云平台，用微信小程序远程控制。还加了个 ESP32-S3-Cam，结合 YOLOv8 做衣物识别（这部分还在收尾中）。

关键词：CH32V307 · 智能衣柜 · RISC-V · OneNET MQTT · ESP8266 · 嵌入式裸机调度

整个项目的定位是低成本 + 高集成度，所有控制逻辑跑在裸机上，没用 RTOS，MCU 是 CH32V307VCT6，288KB Flash / 32KB RAM，够用但不富裕。

项目背景

南方宿舍的衣柜很容易发霉，尤其梅雨季节，放进去的衣服过几天就能闻到霉味。手动开窗通风容易忘，买了除湿盒又懒得换，紫外消毒灯更是摆设——没人定期开过。另外换季翻衣服也很烦，柜子里塞了一堆，根本不知道哪件放哪里。

所以就想做一个能自动检测环境、自动通风、还能云端管理的衣柜：

  • 湿度超标自动开风扇

  • 空气质量异常（烟雾/酒精）自动蜂鸣报警

  • 光线暗了自动开补光灯

  • 小程序随时查状态、远程控制

  • 语音控制（"开风扇"这种）

技术选型

模块 选型 选型理由
主控 MCU 沁恒 CH32V307VCT6 RISC-V 内核，144MHz，288KB Flash/32KB RAM，外设够用，价格便宜
温湿度 DHT11 单总线协议，±2°C 精度，满足衣柜环境监测需求
空气质量 MQ-135 模拟 + 数字双输出，检测酒精、烟雾等有害气体
人体感应 YX55692 红外测距 判断门开关状态
光照检测 YX55690 光敏电阻 ADC 采样，给补光灯自动控制用
WiFi ESP8266 (AT 固件) UART 驱动 AT 指令，接 OneNET MQTT，成本低
视觉识别 ESP32-S3-Cam + YOLOv8 识别衣物类型，上报分类结果
语音控制 SU-03T 离线语音 UART 串口，自定义指令词，不用联网
云平台 OneNET MQTT 设备属性上报、命令下发、小程序集成
显示 128×128 LCD 彩屏 SPI 接口，实时显示环境数据

系统架构

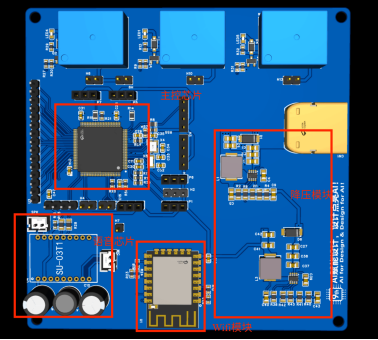

硬件架构

以 CH32V307 为核心，通过 GPIO、UART、SPI、ADC 连接各类传感器和执行器。

传感器组：

  • DHT11 温湿度 —— GPIO 单总线（PE3）

  • YX55690 光敏电阻 —— ADC 通道 0（PA0）

  • YX55692 红外测距 —— GPIO 输入（PE6）

  • MQ-135 空气质量 —— ADC 通道 1（PA1）+ GPIO 数字输出（PE5）

  • ESP32-S3-Cam 视觉模块 —— 独立子系统，HTTP API 通信

执行器组：

  • 雾化器（DF-HE-30）—— GPIO（PE10）

  • 补光 LED 灯带 —— GPIO（PE0）

  • 紫外 LED 消毒灯带 —— GPIO（PE2）

  • 蜂鸣器 —— GPIO（PE4）

  • 7015 风扇 ×2（继电器）—— GPIO（PE1）

  • 加热线（继电器）—— GPIO（PE8）

通信模块：

接口 外设 波特率 引脚 用途
UART1 USART1 115200 PA9/PA10 调试 printf
UART4 UART4 9600 PC10/PC11 SU-03T 语音模块
UART6 UART6 115200 PC0/PC1 ESP8266 WiFi

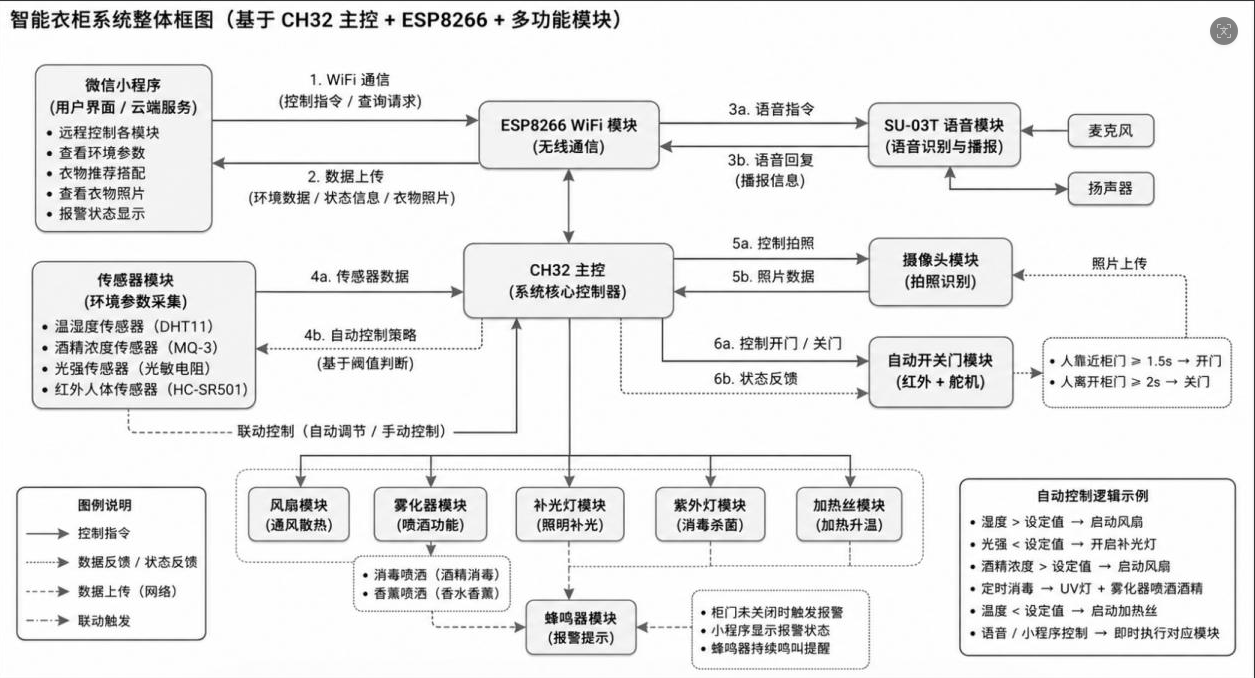

系统整体框图：左侧传感器组、右侧执行器组，中间 CH32V307 协调控制，顶部通过 ESP8266 上云

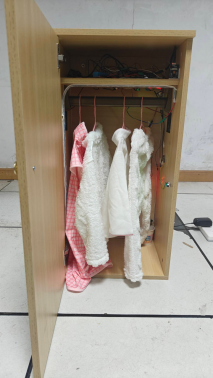

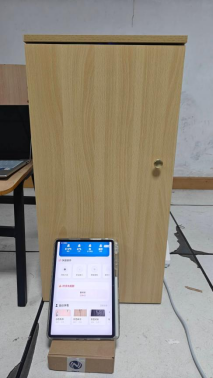

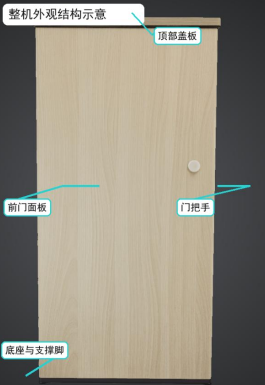

衣柜的机械结构按照内嵌式一体化设计，控制板、传感器、执行器全部内置：

固件架构

系统用的是裸机协作式调度器，没有 RTOS，所有任务按固定周期顺序跑，一个任务执行时其他任务都等着。

 task_t scheduler_task[] = {
     {Light_Proc,       300,  0},   // 光照检测 + 补光灯自动控制
     {Fan_Task,        1500,  0},   // 温湿度读取 + 风扇自动控制
     {MQ135_task,       500,  0},   // 空气质量检测 + LCD 显示
     {Key_Proc,          10,  0},   // 矩阵键盘扫描
     {Door_Detect_Task, 100,  0},   // 红外门状态检测
     {Speech_Control,    50,  0},   // 语音指令处理
 };

系统时钟由 TIM3 提供 1ms 基准（uwTick），所有调度周期基于此计时。

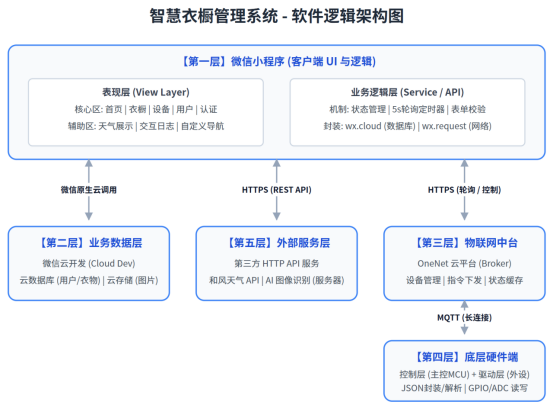

软件分为五层：微信小程序（客户端）→ 业务数据层（微信云开发）→ 物联网中台（OneNET）→ 底层硬件端（CH32V307），另外还有外部服务层（天气 API、YOLOv8）

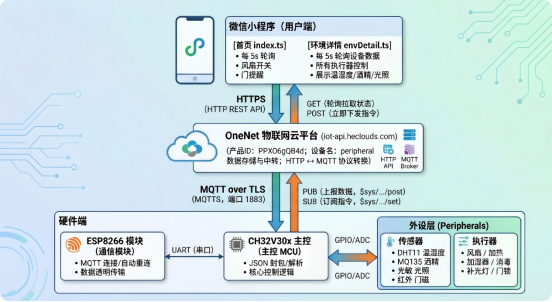

通信架构

 ┌─────────────────────────────────────────────────────┐
 │                 微信小程序 (WXML/WXSS/JS)              │
 │                        ↕ HTTP API                     │
 │                    OneNET 云平台                       │
 │                        ↕ MQTT                         │
 ├─────────────────────────────────────────────────────┤
 │  CH32V307 + ESP8266 (AT+MQTTPUBRAW / SUB)           │
 │     ┌───────────────┬──────────────────────┐        │
 │     │  UART6 (ESP8266)  │  UART4 (SU-03T)   │        │
 │     │  MQTT ↔ OneNET    │  语音命令 → action  │        │
 │     └───────────────┴──────────────────────┘        │
 └─────────────────────────────────────────────────────┘

完整通信链路：微信小程序通过 HTTPS 访问 OneNET，OneNET 通过 MQTT 下发指令到 ESP8266，ESP8266 通过 UART 通知 CH32V307 执行对应操作

数据上传格式（OneJSON）

 {
   "id": "123",
   "version": "1.0",
   "params": {
     "Temperature": {"value": 26},
     "Humidity":    {"value": 60},
     "fan":         {"value": 1},
     "lock":        {"value": 0},
     "light":       {"value": 2048},
     "heating":     {"value": false},
     "UVLamp":      {"value": false},
     "Humidify":    {"value": false},
     "Alcohol":     {"value": 512},
     "FillLamp":    {"value": true}
   }
 }

核心功能实现

1. 环境监测

1.1 温湿度监测（DHT11）

  • 通信协议：单总线（One-Wire），PE3（GPIOE Pin 3）

  • 采样周期：1500ms（原来是 800ms，但 DHT11 最小采样间隔是 1s，读太快会出问题，见 Q1）

  • 分辨率：温度 1°C，湿度 1%RH；精度 ±2°C、±5%RH

  • 显示：LCD 第 2 行显示温度，第 3 行显示湿度

  • 上报：每次读取成功后 MQTT 上报，字段名 Temperature、Humidity

  • 驱动流程：GPIO 模式切换（输出→拉低 20ms 复位→输入→等待应答→读取 40bit→校验和验证）

DHT11 的单总线时序比较严格，每次读取需要 20~30ms（含复位拉低的 18ms），这也是协作式调度器里任务阻塞的主要来源之一。

1.2 空气质量监测（MQ-135）

  • 模拟输出（AO）：PA1（ADC 通道 1），12 位 ADC，值域 0~4095

  • 数字输出（DO）：PE5（GPIO 上拉输入），低电平表示超标

  • 报警：DO 低时蜂鸣器长响，LCD 显示「超标」；正常时显示「正常」

  • 上报字段：Alcohol（模拟量原始值）

  • 通道管理：每次读取前切换 ADC 通道到 1，读完恢复通道 0，避免和光敏电阻冲突（见 Q2）

1.3 光照检测（YX55690）

  • 接口：PA0（ADC 通道 0），12 位 ADC

  • 值域：0（全暗）~ 4095（全亮），日光灯下约 3500~4000，全黑约 500

  • 上报字段：light

  • 平均滤波：连续采样 10 次取平均，消除瞬时波动

1.4 门状态检测（YX55692 红外测距）

  • 接口：PE6（GPIO 上拉输入）

  • 传感器逻辑：0 = 有遮挡（门关），1 = 无遮挡（门开）

  • 消抖：关门需连续遮挡 1 秒以上才判定（防止门板晃动误触发），开门立即响应

  • 上报字段：lock（0=关，1=开）

  • LCD 显示：第 4 行显示「有人」或「无人」，状态变化时立即刷新

2. 环境自动调节

2.1 风扇自动通风除湿

  • 控制引脚：PE1，驱动继电器 → 2×7015 风扇

  • 自动逻辑：湿度 > 60%RH 时自动开风扇，湿度回落后自动关

  • 远程接管：小程序下发 fan 指令后置 fan_manual=1，不再自动控制

  • 上报字段：fan（0/1）

  • 控制方式：自动（湿度触发）+ 语音 + 远程 + 键盘

原来阈值设的 45%RH（代码注释里还留着），改成 60%RH 之后风扇不会频繁启停了。

2.2 补光灯自动控制

  • 控制引脚：PE0，驱动高亮 LED 灯带

  • 自动逻辑：门开（有人）且光强低于 3800 时自动开补光灯

  • 远程接管：小程序下发 FillLamp 后置 fill_manual=1，自动控制让位

  • 上报字段：FillLamp（true/false）

2.3 紫外线消毒

  • 控制引脚：PE2，驱动紫外 LED 灯带

  • 控制方式：仅支持语音/远程/键盘，没有自动定时逻辑

  • 上报字段：UVLamp（true/false）

规划了 24 小时定时消毒（每次 8 分钟），当前版本没做，打算后面在调度器里加个 UV_Timer_Task。

2.4 加热烘干

  • 控制引脚：PE8，驱动加热线，继电器隔离

  • 控制方式：键盘 + 语音 + 远程，没有自动逻辑

  • 上报字段：heating（true/false）

2.5 雾化加湿

  • 控制引脚：PE10，驱动 DF-HE-30 雾化器

  • 控制方式：键盘 + 语音 + 远程，没有自动逻辑

  • 上报字段：Humidify（true/false）

3. 多维度安全监测

3.1 MQ-135 气体超标报警

  • 检测对象：酒精蒸汽、烟雾、甲醛、氨气等有害气体

  • 报警方式：蜂鸣器持续鸣响（PE4，低电平有效）

  • 显示：LCD 第 3 行右侧显示「正常」/「超标」

  • 上报字段：Alcohol（模拟量原始值，数字量仅本地报警）

  • 阈值调节：通过模块上的电位器旋钮设置 DO 触发阈值

3.2 红外门状态监测

  • 检测方式：YX55692 红外测距传感器，检测门板与传感器间的距离变化

  • 防误报：关门需连续遮挡 >1 秒才判定（防止门板晃动误触发）

  • 开门响应：无遮挡时立即判定

  • 联动上报：门状态变化时立即上传到 OneNET，不等 10s 定时周期

4. 三端控制系统

系统有三种独立的控制通路：

4.1 矩阵键盘（本地物理按键）

  • 规格：4×4 矩阵，16 个按键

  • 引脚分配：

    • 行（输出）：PD11(R4), PD9(R3), PE15(R2), PE13(R1)

    • 列（输入、上拉）：PE11(C1), PE9(C2), PE7(C3), PC5(C4)

  • 扫描方式：逐行拉低，读列电平，每行切换后 Delay_Us(5) 等待电平稳定

  • 调度周期：10ms，最高频任务

  • 边沿检测：key_down = key_val & (key_val ^ key_old) 识别按键下降沿，避免重复触发

按键 功能 按键 功能
1 开紫外灯 2 关紫外灯
3 开加湿器 4 关加湿器
5 开加热器 6 关加热器
4.2 SU-03T 离线语音控制

  • 接口：UART4（PC10-TX, PC11-RX），9600bps

  • 数据格式：单字节 HEX 模式（非 ASCII 文本），每字节对应一条指令

指令值(HEX) 语音指令词 执行动作
0x01 打开风扇 Fan_Set(1)
0x02 打开加热 Warm_Task(1)
0x03 打开雾化 Humidifier_Task(1)
0x04 打开紫外 Led_Task(1)
0x06 打开补光 FillLamp_Set(1)
0x11 关闭风扇 Fan_Set(0)
0x12 关闭加热 Warm_Task(0)
0x13 关闭雾化 Humidifier_Task(0)
0x14 关闭紫外 Led_Task(0)
0x16 关闭补光 FillLamp_Set(0)
0x21 查室温 Send_Temperature_Reply()

  • 中断处理：UART4 RXNE 中断 → else-if 链匹配 → 设置 action 变量 → Speech_Control() 消费（调度周期 50ms）

语音模块曾有 ASCII/HEX 模式配置问题（见 Q4），修复后各指令稳定触发。

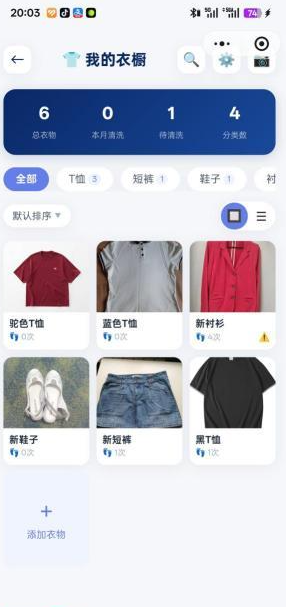

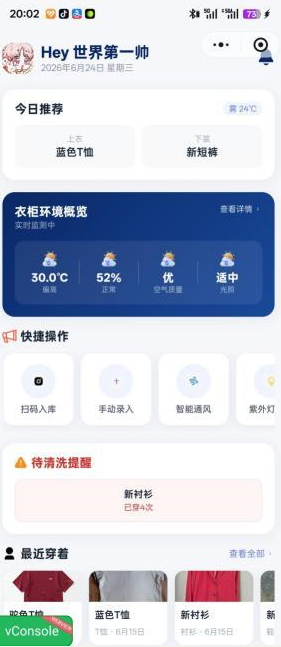

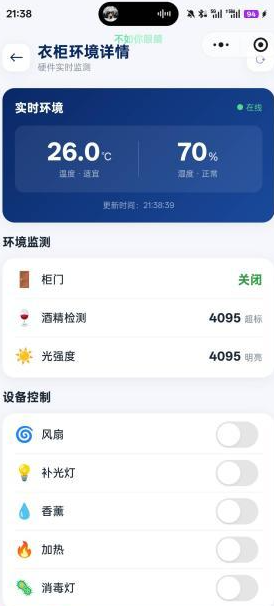

4.3 微信小程序远程控制

  • 通信链路：微信小程序 → OneNET HTTP API → MQTT → ESP8266 AT → CH32V307 UART6

  • 下发格式：


    {"id":"xxx","version":"1.0","params":{"fan":{"value":1}}}

  • 处理流程：

    1. mqtt_cmd_poll() 逐行扫描 UART6 接收缓冲区

    2. 匹配 +MQTTSUBRECV 前缀 → 提取 JSON payload → mqtt_handle()

    3. mqtt_handle() 调用 json_bool() 解析各指令

    4. 执行对应控制函数（带远程接管锁存，如 Fan_Set() 会置 fan_manual=1）

    5. 回复 set_reply（code:200）+ 立即上报最新状态

4.4 执行器远程接管锁存
执行器 变量 自动条件 远程指令覆盖 键盘/语音覆盖
风扇(PE1) fan_manual 湿度>60%自动 ✅ 置 fan_manual=1 不影响自动
补光灯(PE0) fill_manual 门开+光暗自动 ✅ 置 fill_manual=1 不影响自动
紫外灯(PE2) — 无自动逻辑 ✅ 直接控制 ✅ 直接控制
加热器(PE8) — 无自动逻辑 ✅ 直接控制 ✅ 直接控制
加湿器(PE10) — 无自动逻辑 ✅ 直接控制 ✅ 直接控制

5. LCD 本地显示（128×128 SPI 彩屏）

  • 接口：SPI（PB3-SCLK, PB5-MOSI），GPIO（PD3-DC, PB4-RES）

  • 显示布局（4 行，16×16 中文字体）：

    • 第 1 行：光强度（光强度: XXXX）

    • 第 2 行：温度（温度: XX）

    • 第 3 行：湿度 + 酒精状态（湿度: XX + 酒精状态: 正常/超标）

    • 第 4 行：门状态 + 执行器状态

  • 刷新策略：各任务独立刷新自己对应的区域，非全屏刷新

6. 视觉衣物识别（ESP32-S3-Cam + YOLOv8）

  • 架构：独立子系统，不占用 CH32V307 计算资源

  • 通信：HTTP API（ESP32-S3-Cam 发起请求，访问 YOLOv8 推理服务）

  • 识别目标：T 恤、外套、裤子、裙子等衣物分类

  • 数据通路：ESP32-S3-Cam 拍照 → HTTP POST → YOLOv8 推理 → 识别结果 → 通过 ESP8266 MQTT 上报到 OneNET

  • 当前状态：代码框架已有（case 7 / case 17 预留），拍照→识别→结果回传的完整链路还没打通。

7. MQTT 云平台通信

  • 平台：OneNET 物联网开放平台（MQTT 3.1.1）

  • 硬件：ESP8266 (AT 固件) + UART6（115200bps，PC0/PC1）

  • 连接流程：

    1. AT+RST 复位 ESP8266

    2. AT+CWMODE=1 Station 模式

    3. AT+CWJAP="SSID","PWD" 连接 WiFi

    4. AT+MQTTUSERCFG 配置 MQTT 客户端（ID、用户名、密码——OneNET token）

    5. AT+MQTTCONN 连接 Broker

    6. AT+MQTTSUB 订阅 property/set 主题

  • 属性上报：通过 AT+MQTTPUBRAW 发布 OneJSON payload，含 10 个数据字段

  • 自动重连：检测到 +MQTTDISCONNECTED 后，主循环每 20 秒尝试一次完整重连

  • 断线保护：upload_temp_humi() 入口检查 mqtt_online，未连接时跳过发布

8. 执行器 GPIO 引脚分配

功能 引脚 有效电平 驱动对象
补光灯 PE0 高=开，低=关 高亮 LED 灯带
风扇（继电器） PE1 高=开，低=关 7015 风扇 ×2
紫外灯 PE2 高=开，低=关 紫外 LED 灯带
蜂鸣器 PE4 低=响，高=静 有源蜂鸣器
加热线（继电器） PE8 高=开，低=关 加热线缆
雾化器 PE10 高=开，低=关 DF-HE-30

问题与优化

这部分是整篇文章的重点，记录了开发过程中踩过的坑。每个问题按「发现 → 查找 → 确认 → 解决」四步展开，有些当时真的找了挺久才搞清楚原因。

Q1：DHT11 温湿度数据显示粘滞，变化不明显

发现： 温度始终在 26°C 附近，湿度几乎不动，不管对着传感器吹气还是拿湿手靠近，读数基本没什么变化。LCD 和 OneNET 云平台上看到的数据一致——都像是"冻住了"。

查找：

  1. 先排除云平台缓存——LCD 本地显示和 OneNET 上报数据一样，说明问题在传感器侧

  2. 在 DHT11_Read_Data() 前后加 printf 打印返回值和 temp/humi，观察每次读取结果

  3. 发现日志里连续多次读取返回值都是 0，但 temp 没变——函数说"成功"但数据没更新

确认： 翻了 DHT11_Read_Data() 的源码，找到了问题：

 if(校验通过) {
     *temp = buf[2];  // 更新数据
 }
 else {
     // 校验失败：什么都没做！但还是走到了 return 0
 }
 return 0;  // ← 不管校验过没过，都返回"成功"

校验和失败时 *temp 没有更新，但函数还是返回 0，调用者以为读成功了，实际用的是上一轮的旧值。

进一步排查发现两个叠加的原因：

  • Fan_Task 调度周期 800ms，DHT11 最小采样间隔是 1s，读太频繁导致部分读取失败

  • DHT11 精度 ±2°C、分辨率 1°C，室内稳定环境下读数天然变化小

解决：

  1. 校验和失败时返回 2（新增错误码），不再和成功混用返回值 0

  2. Fan_Task 调度周期从 800ms 改为 1500ms，满足 DHT11 最小间隔

  3. 所有调用点增加对返回值 2 的处理

教训： 错误码设计要清晰——"通信成功但数据无效"和"完全成功"是两种不同的状态，不能用同一个返回值混淆。传感器驱动必须考虑数据手册里的时序约束。

Q2：MQ-135 空气质量与光敏传感器读数完全一致

发现： OneNET 云平台上 Alcohol（MQ-135）和 Light（光敏电阻）两个数据点数值完全相同，本地 printf 打印也是一样的。

查找： 两个传感器用不同 ADC 通道——光敏电阻在 PA0（通道 0），MQ-135 在 PA1（通道 1）。硬件接线没问题的话不可能读数一样，重点查 ADC 通道配置。

  1. 检查 Light_Init() 和 MQ135_Init() 的初始化代码，发现两个函数都调用了 ADC_Init() 和 RCC_ADCCLKConfig()，后者覆盖前者

  2. Light_Init 设置连续转换模式，MQ135_Init 设置单次模式

  3. MQ135_Init 最后调用，ADC 最终运行在单次模式

确认： 连续模式下，ADC_SoftwareStartConvCmd() 是空操作——ADC 已经在持续转换，不需要重新启动。MQ-135 读完切回通道 0 后，ADC 可能还在转换通道 1，通道切换要等下一轮才生效。Get_ADC_Average() 依赖别人把通道恢复到 0，但在连续模式下这个恢复不可靠。

解决：

  1. Get_ADC_Average() 函数头部显式切换到通道 0

  2. MQ135_Get_Analog() 每次读取前显式切换到通道 1

  3. 两个函数各管自己的通道，互不依赖

  4. MQ135_Init 不再重复初始化 ADC，由 Light_Init 统一配置

 uint16_t Get_ADC_Average(uint8_t times) {
     ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_28Cycles5);
​​​​​​​ // ← 主动切通道
     uint32_t sum = 0;
     for(uint8_t i=0; i<times; i++) {
         ADC_SoftwareStartConvCmd(ADC1, ENABLE);
         while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC));
         sum += ADC_GetConversionValue(ADC1);
         Delay_Ms(1);
     }
     return sum / times;
 }

修改后两边读数不再相同，各自符合物理量的正常范围。

教训： 共享硬件资源时，每个使用者要主动配置自己需要的状态，不要依赖别人"恢复"。连续转换模式下的通道切换时序特别坑——寄存器值改了，ADC 硬件还没开始用新配置。

Q3：系统上电后约 10 秒调度器才开始工作

发现： MCU 上电后，按键无反应、语音无响应、LCD 不更新，等大约 10 秒后才恢复正常。每次上电都这样，时间基本固定。

查找： 在 main() 里逐个位置加时间戳 printf，发现时间全被 ESP8266/MQTT 初始化吃掉了。每个 Delay_Ms() 和 uart6_wait_for() 都是同步阻塞的，加起来将近 14 秒：

 Delay_Ms(3000)                     —— 等待 ESP8266 上电启动   → 3s
 Delay_Ms(2000)                     —— AT+RST 复位后等待        → 2s
 uart6_wait_for("ready", 5000)      —— 等待模块就绪             → ~1s
 uart6_wait_for("OK", 15000)        —— AT+CWJAP WiFi 连接       → ~3s
 uart6_wait_for("OK", 10000)        —— AT+MQTTCONN MQTT 连接    → ~3s
 uart6_wait_for("OK", 5000)         —— AT+MQTTSUB 订阅          → ~1s
 uart6_wait_for("OK", 5000)         —— 初始数据上报              → ~1s

确认： 所有初始化都在 while(1) 之前，调度器没启动之前这些代码在同步跑。这是架构层面的问题——初始化流程的设计没有考虑不能让用户等。

解决思路： ESP8266/MQTT 初始化改造为状态机，在调度器中分步执行：

 typedef enum { WIFI_RESET, WIFI_CONNECT, MQTT_CONFIG, MQTT_CONN, MQTT_SUB, MQTT_READY } init_state_t;
 init_state_t net_state = WIFI_RESET;
 ​
 void network_init_task() {
     switch(net_state) {
         case WIFI_RESET:
             uart6_send("AT+RST\r\n"); net_state = WIFI_CONNECT; start_timeout(5000);
             break;
         case WIFI_CONNECT:
             if(received("ready")) { net_state = WIFI_CONFIG; }
             else if(timeout) { retry_or_skip(); }
             break;
         // ...
     }
 }

每次 network_init_task() 执行只需几毫秒，不阻塞其他任务。这个改造对通信架构改动较大，计划在下一版本实现。

教训： 裸机里任何阻塞延时都是在浪费 CPU。ESP8266 AT 指令的交互方式很容易写出线性阻塞的初始化流程——正确做法是状态机 + 超时机制，没有 RTOS 也能实现非阻塞初始化。

Q4：语音模块关闭指令完全无效

发现： 说"开风扇"（指令 1）有时候能触发，说"关风扇"（指令 11）一次都没成功过。两个指令的代码路径完全对称，不应该出现这种差异。

查找：

  1. 用按键逐一测试各执行器，确认硬件本身没问题，问题在语音接收侧

  2. 用 USB-TTL 连接 SU-03T 的 UART 输出，在电脑上直接看模块发的数据

  3. 串口助手文本模式下看到模块发的是字符 "1"、"2"——看起来正常

  4. 切换到 HEX 模式后发现，模块实际发的是 0x31（ASCII '1'），不是预期的 0x01

确认：


if(data==0x01) action=1;   // 期望 0x01，实际收到 0x31，匹配失败
 if(data==0x11) action=11;  // 期望 0x0B，实际收到两个字节 0x31 0x31，更不可能匹配

SU-03T 的串口输出格式可配置为 HEX 模式或 ASCII 文本模式，模块当时配的是文本模式，发的是 ASCII 字符，而代码期望的是二进制值。

"开风扇"偶尔能触发，是因为 UART4 波特率之前配置有误，偶尔误码碰巧匹配上了。

解决：

  1. 把 SU-03T 语音模块的串口输出格式改成「十六进制/二进制模式」

  2. 改完后用 USB-TTL HEX 模式逐一验证每个指令词发的字节值

  3. 确认 UART4 波特率与模块配置一致

教训： 串口调试必须用 HEX 模式看原始字节。文本模式显示的 "1" 可能是 0x01、0x31 甚至 0x81，肉眼看起来一样，实际差很多。HEX 模式是串口调试的第一选择。

Q5：按键控制不可靠

发现： 矩阵键盘按下后时灵时不灵，在温湿度读取周期附近按键基本触发不了。边沿检测逻辑（key_down = key_val & (key_val ^ key_old)）已经有了，但还是不灵。

查找：

  1. 在 Key_Proc 入口加 printf 打印每次扫描的 key_val——按键按下时有时读到键值，有时读到 0xFF（无按键）

  2. 时间戳打印发现 Fan_Task 执行时 Key_Proc 被推迟了 20~30ms

  3. Fan_Task 内部调用 DHT11_Read_Data()，里面有 Delay_Ms(20) 拉低总线 + 等待应答

确认： 两个问题叠加：

问题 A——调度阻塞：Fan_Task 每次执行约 20~30ms（被 DHT11 卡住），Key_Proc 这段时间内完全无法运行。如果按键在这 20~30ms 窗口内按下并释放，边沿检测永远捕不到。

问题 B——消抖缺失：Key_Read() 切换行线后立即读列线，没有延时。机械按键弹跳（通常 5~10ms）导致读到的列电平不稳定。

 // 原始代码
 GPIO_ResetBits(GPIOD, GPIO_Pin_11);  // 切换行
 // ← 没有任何延时！
 if(GPIO_ReadInputDataBit(GPIOE, GPIO_Pin_11)==0) temp=13;  // 立即读列

解决：

  1. Fan_Task 周期从 800ms 改为 1500ms（Q1 已同步处理）

  2. Key_Read() 每次切换行线后加 Delay_Us(5)，等电平稳定再读列

教训： 协作式调度器里任务执行时间是关键约束。DHT11 的 20ms 阻塞延时和机械按键弹跳叠加，把按键的有效窗口压得很短。根本解法是把 DHT11 改为异步状态机，治标的方法是延长扫描间隔。

Q6：红外门状态检测逻辑反且延时过长

发现： 衣柜门关上时，LCD 显示「有人」；门打开时显示「无人」——和实际完全相反。

查找：

  1. 手动测试 YX55692：用手挡住传感器 → 输出低电平（0），移开 → 高电平（1）

  2. 查 infrared.h 文档："0: 触发(有遮挡), 1: 未触发(无遮挡)"——传感器电平定义是清楚的

  3. 查 Door_Detect_Task()：有遮挡 → Door_State=1（开门），无遮挡 → Door_State=0（关门）

确认： 传感器安装在衣柜内侧朝向柜门：

  • 柜门关上 → 门板靠近传感器 → 有遮挡 → 应该是"关门"

  • 代码里有遮挡映射为"开门"——逻辑反了

同时发现消抖延时设的是 10000ms（10 秒），关门后要等 10 秒 LCD 才更新，体验很差。

解决：

 // 修改后
 if(有遮挡) { 计数++;
     if(计数>=1000ms) Door_State=0;  // 关门（1秒消抖）
 }
 else { Door_State=1; }  // 开门（立即响应）

  • 映射关系翻转：有遮挡 → 关门，无遮挡 → 开门

  • 消抖从 10 秒缩到 1 秒

教训： 传感器逻辑映射必须在物理安装后做验证。"遮挡"本身没有业务含义，取决于安装位置和检测方向。安装完第一件事：用手挡住传感器，看代码里的变量是否对应了正确的业务状态。

Q7：ADC 初始化配置冲突

发现： 查代码时发现 Light_Init 和 MQ135_Init 都对 ADC1 做了完整初始化——两个模块共享同一个外设，各自初始化一次肯定有问题。

查找：

配置项 LIGHT_INIT MQ135_INIT
ADC 时钟分频 RCC_PCLK2_Div8（12MHz） RCC_PCLK2_Div6（16MHz）
转换模式 ContinuousConvMode = ENABLE ContinuousConvMode = DISABLE
通道配置 通道 0，28.5 周期采样 通道 1，239.5 周期采样

调用顺序是 Light_Init() → MQ135_Init()，后者会完整覆盖前者的配置。

确认： 特别严重的是时钟分频：RCC_PCLK2_Div6 在 96MHz 系统时钟下把 ADC 时钟设为 96/6 = 16MHz，而 CH32V30x 的 ADC 时钟上限是 14MHz，时钟超标可能导致 ADC 转换结果不稳定。

解决： MQ135_Init 不再调用 ADC_Init() 和 RCC_ADCCLKConfig()，只初始化 GPIO。ADC 由 Light_Init 统一配置，通道切换由各模块运行时自己管理。

 // 修改后的 MQ135_Init——只配 GPIO，不碰 ADC 公共配置
 void MQ135_Init(void) {
     GPIO_InitTypeDef GPIO_InitStructure = {0};
     RCC_APB2PeriphClockCmd(MQ135_AO_RCC | MQ135_DO_RCC | MQ135_ADC_RCC, ENABLE);
     GPIO_InitStructure.GPIO_Pin = MQ135_AO_PIN;
     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
     GPIO_Init(MQ135_AO_PORT, &GPIO_InitStructure);
     GPIO_InitStructure.GPIO_Pin = MQ135_DO_PIN;
     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
     GPIO_Init(MQ135_DO_PORT, &GPIO_InitStructure);
 }

教训： 外设初始化应由一个模块统一管理，其他模块只配置自己用的部分（通道号、采样时间）。两个模块各自完整初始化同一个外设，最终配置取决于调用顺序，很脆弱——"代码复制粘贴"的典型后果。

补充优化

问题 说明
UART4 ISR 效率 if 链改为 else if，匹配后不再继续判断剩余条件
volatile 缺失 中断与主循环共享变量添加 volatile
类型不一致 混用 u8 与 uint8_t，统一为 uint8_t
死代码清理 移除空的 light.c / light.h
代码重复 _uart_ZZ1~_uart_ZZ4 四个相同结构函数合并为参数化函数

未来可优化方向

这部分是当前版本没做完或还可以改进的地方，也是给自己留的路线图。

1. ESP32-S3-Cam 视觉识别管线

现状：CH32V307 固件里预留了触发摄像头的占位代码（action 7/17），ESP32-S3-Cam 硬件已接入，但拍照→HTTP POST→YOLOv8 推理→结果回传的完整链路还没打通。

待做：

  • ESP32-S3-Cam 固件（拍照、WiFi 传输、HTTP 通信）

  • YOLOv8 轻量化部署（TFLite/ONNX）或云端推理服务

  • CH32V307 与 ESP32-S3-Cam 通信协议定义

  • 识别结果的本地 LCD 显示

2. 裸机协作式调度器的固有限制

  • 任务相互阻塞：DHT11 的 20ms 阻塞让所有低周期任务（如 Key_Proc 10ms）都可能延迟

  • 无抢占：高优先级事件必须等当前任务跑完才能处理

  • 无优先级反转保护：mqtt_cmd_poll() 解析 JSON 时如果耗时过长，会阻塞所有其他任务

可选路径：

  • 迁移到 FreeRTOS / RT-Thread Nano，任务按优先级抢占 + 信号量同步

  • 在裸机框架内把阻塞任务改成有限状态机，每次只执行非阻塞片段

3. ESP8266/MQTT 初始化阻塞

将初始化流程改为状态机（Q3 已给出伪代码），分步执行不阻塞，同时引入启动超时跳过机制。

4. DHT11 阻塞式驱动

用硬件定时器辅助的异步状态机，把 DHT11 时序拆成多个阶段，彻底解放 CPU。或者直接换 I2C 接口的 SHT30/AHT20，从根本上消除阻塞问题。

5. ADC 扫描模式 + DMA

当前单次转换 + 软件触发多通道存在时序不可靠问题。可改为扫描模式 + DMA，ADC1 自动扫描通道 0 和通道 1，DMA 搬运结果到缓冲区，CPU 只需读缓冲区，大幅降低 ADC 读取的 CPU 占用。

6. 看门狗（IWDG）

当前代码没有启用独立看门狗。DHT11 单总线偶尔总线锁死（拉低后传感器无应答），没有超时硬复位机制。建议在主循环末尾喂狗，确保任意任务卡死时 MCU 能自动复位。

7. 阈值控制加迟滞

当前单一固定阈值，传感器在阈值附近波动时执行器会频繁启停：

 // 有迟滞的风扇控制
 #define FAN_ON_HUMI  65   // ≥65% 开启
 #define FAN_OFF_HUMI 55   // ≤55% 关闭
 if(humi >= FAN_ON_HUMI && !fan_on) { fan_on = 1; GPIO_SetBits(...); }
 if(humi <= FAN_OFF_HUMI && fan_on) { fan_on = 0; GPIO_ResetBits(...); }

65% 开启、55% 才关闭，10% 的迟滞带消除反复启停。

8. 其他

方向 说明 优先级
低功耗模式 空闲时关闭 WiFi、风扇等大功率器件，RTC 定时唤醒或红外中断唤醒 中
UART DMA UART6 和 UART4 改用 DMA + IDLE 中断，帧完成后统一处理，降低 ISR 开销 中
紫外定时消毒 调度器加 UV_Timer_Task，利用 uwTick 实现每日定时消毒（设计报告规划了但未实现） 中
数据存储 断电后历史数据丢失，可外接 Flash 或用 OneNET 云端存储历史数据 低
WiFi 配置 SSID 密码硬编码在源码，可改为 SmartConfig 或小程序下发配网 低
单元测试 整个项目无单元测试，建议为 JSON 解析、调度器逻辑等添加 PC 端可运行的测试用例 中
报警历史 酒精超标报警仅本地蜂鸣器响应，无云端报警事件记录和推送通知 低

项目成果

实物

衣柜打开状态，顶部是控制板和各模块走线，内部挂着衣服，右侧有 LED 灯带

衣柜关闭状态，前方是运行中的小程序界面，展示实时温湿度和设备控制

PCB

PCB 渲染图：上方三个继电器，左下是 SU-03T 语音模块，中间是 CH32V307 主控，右侧是 ESP8266 WiFi 模块和降压模块

PCB 实物：绿色板，ESP8266 在顶部，底部三个蓝色继电器

微信小程序

小程序做了几个核心页面：首页总览、衣柜环境详情（含设备控制）、我的衣橱（衣物管理）、天气预报。

首页：今日穿搭推荐、衣柜环境概览（温湿度 + 空气质量 + 光照）、快捷操作、待清洗提醒

衣柜环境详情：实时温湿度、柜门状态、酒精检测、光强度，以及各执行器的开关控制

我的衣橱：衣物列表，支持按类型筛选，记录穿着次数和清洗状态

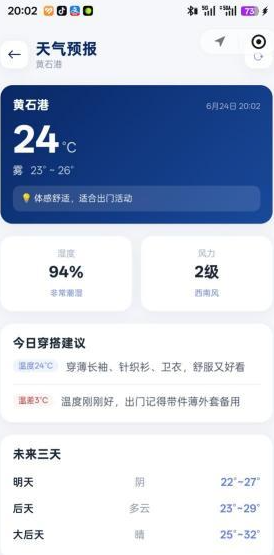

天气预报：实时天气 + 穿搭建议，调用和风天气 API

软件成果

  • 裸机协作式调度器框架（可复用到其他 CH32/STM32 项目）

  • MQTT over ESP8266 AT 指令通信驱动

  • OneJSON 数据上传与属性同步协议实现

  • 问题排查与优化记录（即本文）

总结

维度 技术点
MCU 底层 寄存器级外设配置、中断服务、时钟树、ADC/DMA/UART/SPI
传感器驱动 DHT11 单总线协议、MQ-135 ADC 采样、红外 IO 检测
通信协议 MQTT 3.1.1、TCP/IP over AT、OneJSON 数据格式
云平台 OneNET 设备接入、属性上报/设置、设备影子
软件架构 裸机协作式调度器、有限状态机、环形缓冲区
问题排查 调试串口 printf、USB-TTL 抓包、二分法定位、逻辑分析

（这个项目最大的价值不是某个单一技术有多深，而是把多个嵌入式技术栈整合在一起——在有限的硬件资源（288KB Flash/32KB RAM、无 RTOS）上实现了一个能用的物联网终端系统。

踩的坑基本都记在上面的 Q&A 里了，大部分都是传感器时序、ADC 共享资源、串口通信格式这些比较实际的问题，希望对类似项目有参考价值。）

引脚分配表

下表列出本系统所有 GPIO 引脚的功能分配，按端口分组。

引脚 功能 方向 GPIO模式 连接对象 驱动文件
PA0 光照检测 ADC 输入 AIN YX55690 光敏电阻 led.c
PA1 酒精检测 ADC 输入 AIN MQ-135 AO (模拟量输出) mq135.c
PA9 调试串口 TX 输出 AF_PP USB-TTL (调试 printf) debug.c
PA10 调试串口 RX 输入 IPU USB-TTL (调试) debug.c
PA15 LCD 复位 输出 PP LCD RESET lcd.c
PB3 LCD SPI 时钟 输出 AF_PP LCD SCK (SPI3) lcd.c
PB4 LCD SPI MISO 输出 PP LCD MISO (未使用) lcd.c
PB5 LCD SPI 数据 输出 AF_PP LCD MOSI (SPI3) lcd.c
PC0 ESP8266 UART TX 输出 AF_PP ESP8266 RXD (UART6) uart.c
PC1 ESP8266 UART RX 输入 IPU ESP8266 TXD (UART6) uart.c
PC5 矩阵键盘 列4 输入 IPU 4×4 薄膜键盘 key.c
PC10 语音模块 UART TX 输出 AF_PP SU-03T RXD (UART4) uart.c
PC11 语音模块 UART RX 输入 IPU SU-03T TXD (UART4) uart.c
PD3 LCD 数据/命令 输出 PP LCD DC lcd.c
PD4 LCD 片选 输出 PP LCD CS lcd.c
PD5 LCD 背光 输出 PP LCD BL lcd.c
PD9 矩阵键盘 行2 输出 PP 4×4 薄膜键盘 key.c
PD11 矩阵键盘 行1 输出 PP 4×4 薄膜键盘 key.c
PE0 补光灯控制 输出 PP 高亮 LED 灯带 (继电器) led.c
PE1 风扇控制 输出 PP 7015 风扇 ×2 (继电器) fan.c
PE2 紫外灯控制 输出 PP 紫外 LED 消毒灯带 led.c
PE3 DHT11 数据总线 双向 PP/IPU DHT11 温湿度传感器 (单总线) dht11.c
PE4 蜂鸣器控制 输出 PP 有源蜂鸣器 (低电平有效) Beep.c
PE5 酒精阈值数字输出 输入 IPU MQ-135 DO (数字量输出) mq135.c
PE6 门状态检测 输入 IPU YX55692 红外测距传感器 infrared.c
PE7 矩阵键盘 列3 输入 IPU 4×4 薄膜键盘 key.c
PE8 加热控制 输出 PP 加热线缆 (继电器) warm.c
PE9 矩阵键盘 列2 输入 IPU 4×4 薄膜键盘 key.c
PE10 加湿器控制 输出 PP DF-HE-30 雾化器 humidifier.c
PE11 矩阵键盘 列1 输入 IPU 4×4 薄膜键盘 key.c
PE13 矩阵键盘 行4 输出 PP 4×4 薄膜键盘 key.c
PE15 矩阵键盘 行3 输出 PP 4×4 薄膜键盘 key.c

引脚资源统计： 本系统共使用 32 个 GPIO 引脚，分布在 GPIOA(4)、GPIOB(3)、GPIOC(4)、GPIOD(5)、GPIOE(16) 五个端口。其中模数转换占用 PA0/PA1（ADC1 通道 0/1），三路 UART 占用 6 个引脚（PA9/PA10、PC0/PC1、PC10/PC11），SPI LCD 占用 6 个引脚（含控制 GPIO），4×4 矩阵键盘占用 8 个引脚，其余 6 个引脚为独立执行器控制。

参考资料

[1] 王磊, 张强. 基于STM32的智能衣柜控制系统设计[J]. 电子技术应用, 2022(10):25-27.

[2] 李华, 赵明. 基于物联网的智能家居环境监测系统设计[J]. 计算机与数字工程, 2026, 16(1):132-134.

[3] 陈晓, 刘洋. RISC-V 处理器在物联网终端中的应用[J]. 单片机与嵌入式系统应用, 2021(5):42-43,34.

[4] 吴峰, 周杰. MQTT 协议在物联网中的性能分析[J]. 计算机工程, 2017, 43(3):84-87,91.

[5] 张伟, 李娜. 基于STM32和ESP8266的物联网网关设计[J]. 电子设计工程, 2024, 13(1):116-124. [6] 沁恒微电子. CH32FV2x_V3x 参考手册[EB/OL]. (2025-12-01)[2026-07-05]. Nanjing Qinheng Microelectronics Co., Ltd.

[7] 中移物联网. OneNET 平台 MQTT 接入文档[EB/OL]. (2024-09-10)[2026-07-05]. OneNET物联网平台_开发者文档_OneNET

[8] 微信. 小程序开发指南[EB/OL]. (2025-08-15)[2026-07-05]. 微信开放文档

驱动层附件：

GitHub - yanweih67-hash/The-Smart-Wardrobe-Based-On-CH32: 基于沁恒 CH32V307 的智能衣物管理衣柜系统与多维度安全监测实现/Implementation of Intelligent Clothing Management Wardrobe System and Multi-dimensional Safety Monitoring Based on WCH CH32V307 · GitHub

# 安全 # 嵌入式硬件
Logo
亚马逊云科技技术品牌专区

更多推荐

cover

70.1.水位监测系统-超声版-基于STM32单片机物联网设计【硬件+APP+云平台】

avatar 亚马逊云科技技术品牌专区
cover

76.1.智能浇灌系统-基于STM32单片机物联网设计【硬件+APP+云平台】

avatar 亚马逊云科技技术品牌专区

计科毕设容易的开题大全

文章摘要：本文针对大数据与人工智能方向的毕业设计选题，提供了系统性的指导建议。首先从选题策略入手，提出7项选题原则和9种实用技巧，强调技术融合与实际问题导向。重点推荐了20个大数据领域热门课题，包括金融预测、社交网络分析等方向。随后详细展示了4个深度学习应用案例：基于YOLOv11的水果识别系统（解决农业分拣问题）、作物杂草检测系统（精准农业应用）、痤疮医疗辅助系统（结合计算机视觉与医学）及海洋鱼

avatar 亚马逊云科技技术品牌专区
