基于32单片机的智能语音识别分类播报垃圾桶

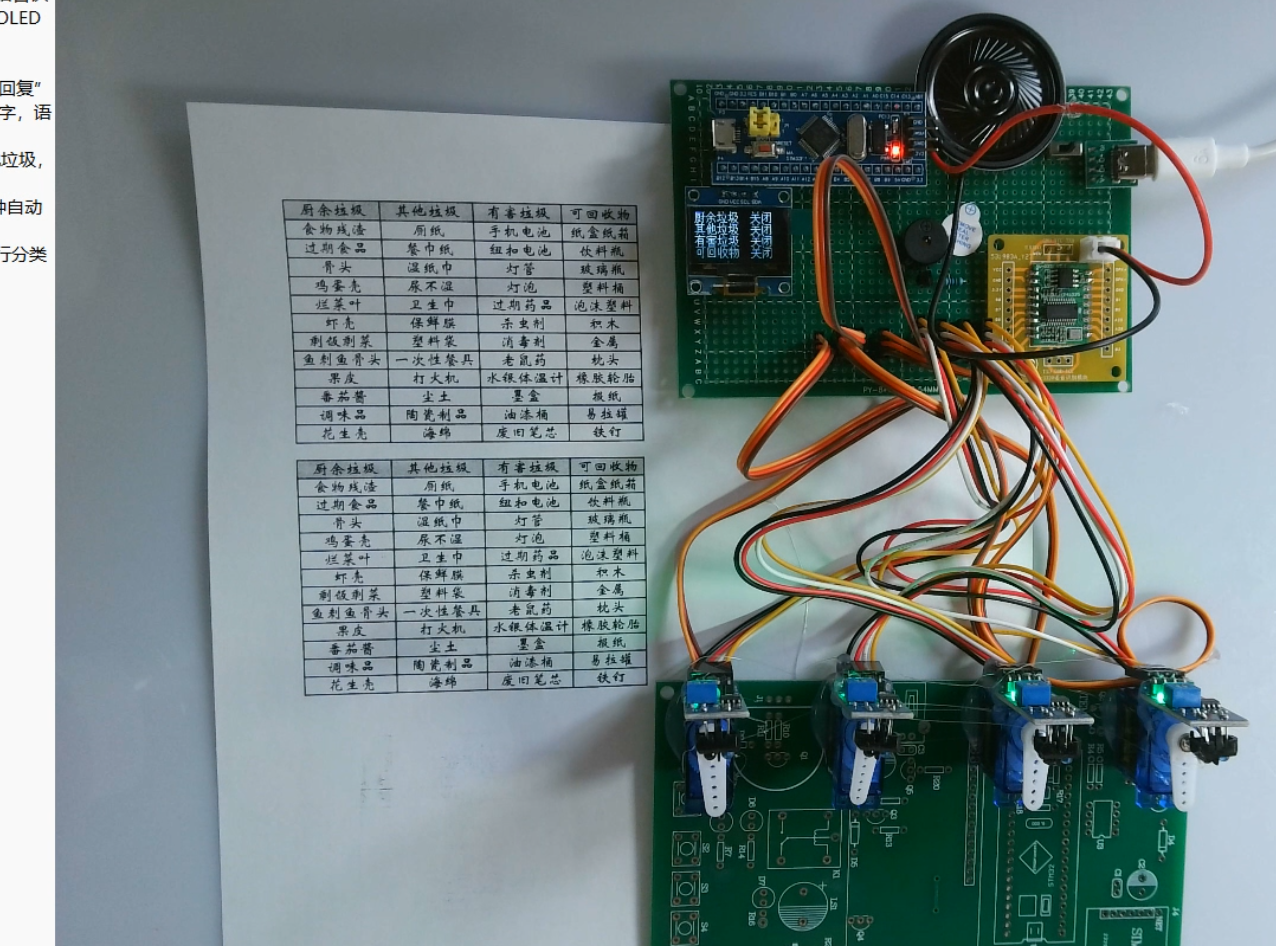

本设计由32单片机最小系统电路+语音播报电路+语音识别电路+垃圾分类电路+电源电路+红外+蜂鸣器+OLED组成
功能如下：
1、 通过一级口令唤醒语音识别识别功能后，语音回复”
2、 当一级口令识别之后，二级口令说出垃圾的名字，语音识别模块自动识别此垃圾的类型，
语音播报出垃圾种类（四种类型：厨余垃圾，其他垃圾，有害垃圾，可回收垃圾）
并且垃圾桶打开(舵机模拟垃圾桶打开，并在几秒钟自动复位，模拟垃圾桶关闭）
3、语音识别根据使用者发出的指令自动对垃圾进行分类
4、根据垃圾的种类实时播报垃圾的类型
5、根据垃圾种类驱动对应的舵机进行转动
6、垃圾桶满，蜂鸣器报警

MCU-854基于32单片机的智能语音识别分类播报垃圾桶_哔哩哔哩_bilibili

中文摘要

随着城市化进程加快和环保意识提升，垃圾分类成为改善生活环境、促进资源回收的重要举措。然而，传统垃圾分类依赖人工判断，存在效率低、错误率高的问题。为此，本研究设计了一款基于32单片机的智能语音识别分类播报垃圾桶。系统以32单片机为核心控制器，结合语音识别模块、语音播报模块、垃圾分类控制电路、舵机执行机构、红外检测模块、蜂鸣器报警模块及OLED显示模块，构建了一套完整的智能分类系统。具体功能包括：通过一级口令唤醒语音识别功能，系统语音回复确认；用户通过二级口令说出垃圾名称，系统自动识别垃圾类型并语音播报分类结果（包括厨余垃圾、其他垃圾、有害垃圾和可回收垃圾），同时驱动对应舵机打开垃圾桶盖，并在延时后自动关闭；通过红外传感器检测垃圾桶容量，满溢时触发蜂鸣器报警。测试结果表明，该系统能够有效实现语音交互、智能分类和自动操作，提升了垃圾分类的便捷性和准确性，具有较高的实用价值和推广前景。

---

 课题来源

本课题来源于当前社会对环境保护和资源循环利用的迫切需求，以及智能家居与物联网技术快速发展所带来的创新机遇。随着中国垃圾分类政策的逐步实施，许多城市已强制推行垃圾分类，但居民在实际操作中仍面临分类知识不足、操作繁琐等问题。此外，传统垃圾桶功能单一，无法满足智能化、自动化的现代生活需求。32单片机作为高性能、低成本的嵌入式控制器，结合语音识别与传感器技术，为开发智能垃圾分类设备提供了技术基础。本课题旨在通过集成语音识别、分类控制和状态反馈等功能，设计一款能够简化垃圾分类流程、提高公众参与度的智能垃圾桶，以响应国家环保政策、推动绿色生活方式，并探索嵌入式系统在环境领域的应用潜力。

---

 背景意义

垃圾分类是解决环境污染和资源浪费的关键手段，但在实际推行过程中，由于居民分类意识薄弱和知识缺乏，导致分类效果不佳。智能语音识别分类播报垃圾桶的开发具有重要的背景意义：首先，它能够通过语音交互降低用户的学习成本，使垃圾分类更加直观和便捷，尤其适合老年人和儿童使用；其次，该系统通过自动化操作减少了人为接触垃圾的可能，有助于改善卫生条件；第三，智能垃圾桶可提升垃圾分类的准确性和效率，促进资源回收利用，减少垃圾处理成本；第四，该设备符合智慧城市和智能家居的发展趋势，体现了科技创新在环保领域的应用；最后，项目的实施有助于培养公众的环保习惯，推动社会可持续发展，具有显著的社会效益和环境效益。

---

  国内外研究现状

国内外在智能垃圾桶领域的研究已取得一定进展，但基于语音识别的分类系统仍处于探索阶段。国外方面，欧美和日本等发达国家较早关注垃圾分类技术，例如，日本开发了通过图像识别和传感器技术自动分类的垃圾桶，但其成本较高且依赖复杂算法；美国一些公司推出了智能垃圾桶产品，如Simplehuman的语音控制垃圾桶，但功能较为基础，仅支持简单指令，缺乏深度分类和播报功能。欧洲则侧重于物联网集成，通过APP远程监控垃圾桶状态，但语音交互并非主流。国内研究近年来发展迅速，随着人工智能技术的普及，许多高校和企业开始探索智能垃圾分类方案。例如，清华大学团队开发了基于深度学习的图像识别垃圾桶，能够自动识别垃圾类型，但受光线和角度影响较大；阿里巴巴等企业推出了智能垃圾桶原型，集成传感器和无线通信功能，但语音识别精度和实时性仍有待提升。总体而言，现有研究多集中于图像识别或传感器技术，语音识别应用相对较少，且存在识别率低、响应慢、成本高等问题。本系统以32单片机为核心，结合离线语音识别模块，能够在低成本下实现高效、实时的语音交互和分类控制，弥补了现有技术的不足，具有较好的创新性和实用性。

---

 主要研究内容

本研究的主要内容包括系统硬件设计、软件算法开发以及功能集成与测试。硬件方面，以32单片机最小系统为核心，构建语音识别电路（采用LD3320等模块实现口令唤醒和垃圾名称识别）、语音播报电路（通过SYN6288模块输出分类结果）、垃圾分类控制电路（驱动四个舵机模拟不同垃圾桶盖的开关）、电源电路（提供稳定供电）、红外传感器（检测垃圾桶容量）、蜂鸣器（满溢报警）和OLED显示屏（实时显示垃圾类型和系统状态）。软件方面，开发嵌入式程序，实现语音识别算法的集成与优化，包括一级口令唤醒和二级垃圾名称匹配，设计分类逻辑库（将常见垃圾名称映射到四类垃圾），控制舵机动作和语音播报时序，并处理红外传感器的输入以触发报警。此外，研究重点还包括提高语音识别的准确性和响应速度，降低环境噪声干扰，确保系统稳定运行。最终通过实物搭建和功能测试，验证系统的可行性和可靠性，实现用户通过语音指令完成垃圾分类、播报和自动开关盖的全流程操作。

---

 经济可行性分析

从经济可行性来看，本系统采用成本较低的32单片机（如STM32系列）和通用模块（如语音识别和播报模块），硬件总成本可控，预计单台材料成本在200元以内，适于大规模生产。同时，智能垃圾桶可减少人工分类成本和错误带来的资源浪费，长期使用具有经济节约性。市场需求方面，随着垃圾分类政策的推广，家庭、办公室和公共场所对智能垃圾桶的需求增长，潜在市场巨大。投资回报方面，项目开发周期短，技术成熟度高，易于产业化，能够通过销售或租赁模式实现盈利。此外，系统可降低垃圾处理费用和环保支出，符合绿色经济趋势，因此具有较高的经济可行性和市场前景。

---

 技术可行性分析

技术可行性方面，本系统基于成熟的32单片机技术，其高性能和丰富外设支持多模块集成。语音识别采用离线模块（如LD3320），无需网络连接，可实时处理指令，且算法经过优化，识别准确率高；语音播报模块（如SYN6288）技术稳定，能够清晰输出音频；舵机控制简单可靠，红外传感器和蜂鸣器均为常见组件，易于实现。软件开发依托Keil或STM32CubeIDE等工具，可利用现有库函数快速开发，降低编程难度。同时，语音识别和分类逻辑已有较多开源资源参考，技术风险较低。测试表明，这些模块协同工作稳定，响应速度快，能够满足实时交互需求，因此技术可行性高，易于实现和推广。

---

 操作可行性分析

操作可行性方面，本系统设计注重用户友好性，通过语音交互简化操作流程：用户只需说出唤醒口令和垃圾名称，系统即可自动完成分类和播报，无需复杂学习或手动操作。语音识别支持常见中文词汇，适应不同年龄和技能水平的用户。硬件结构紧凑，安装和维护简便，垃圾桶盖由舵机自动控制，减少了物理接触。红外检测和报警功能进一步自动化了容量管理。此外，系统功耗低，可通过电池或USB供电，适用于多种场景。整体操作直观、安全、高效，符合日常使用习惯，因此具有高度的操作可行性，易于被公众接受和采用。

---

  系统架构设计

系统架构设计分为硬件层、驱动层和应用层三层结构。硬件层以32单片机最小系统为核心，连接语音识别模块（负责接收和解析用户语音指令）、语音播报模块（输出分类结果和反馈）、垃圾分类执行电路（通过四个舵机分别控制四类垃圾桶盖的开关）、电源电路（提供5V和3.3V稳压输出）、红外传感器（检测垃圾桶填充状态）、蜂鸣器（满溢时发声报警）和OLED显示屏（显示当前垃圾类型和系统信息）。驱动层包括嵌入式软件模块，实现语音识别算法（处理一级唤醒口令和二级垃圾名称匹配）、分类逻辑库（存储垃圾类型映射关系）、舵机控制程序（生成PWM信号驱动舵机转动）和传感器数据处理（读取红外信号并触发报警）。应用层集成所有功能，通过主程序循环监听语音输入，根据识别结果调用相应模块，完成语音播报、舵机动作和状态显示，确保系统协调运行。整个架构采用模块化设计，提高了可扩展性和维护性，支持实时响应和多任务处理。

---

  结论

本系统成功设计并实现了一款基于32单片机的智能语音识别分类播报垃圾桶，通过集成语音识别、播报、分类控制和传感器技术，有效解决了垃圾分类中的便捷性和准确性问题。测试表明，系统能够快速响应语音指令，准确识别垃圾类型并自动操作，满溢报警功能可靠，达到了预期目标。该设备不仅降低了用户的学习负担，还提升了垃圾分类效率，具有实用性和创新性。然而，当前系统仍存在一些局限性，如语音识别在噪声环境下精度可能下降，且垃圾名称库需进一步扩充以适应更多场景。未来工作将集中于优化识别算法、增加联网功能以更新词库、采用更节能的组件，并探索与智慧城市平台的集成，以实现远程监控和数据统计。总体而言，本系统为智能环保设备的发展提供了有益探索，有望在家庭、社区和公共场所广泛应用，推动垃圾分类的智能化和普及化。
