Nginx 局域网反向代理 — 玩具

目录

1. 环境说明
2. 整体架构
3. Vue 前端构建
4. Nginx 配置
5. Windows 端口转发与手机访问
6. 遇到的问题与解决
7. 附录：常用命令

---

环境说明

项目	说明
宿主机 OS	Windows (物理机)
虚拟机软件	VMware Workstation
VM 网络模式	NAT (VMnet8)
虚拟机 IP	192.168.153.129/24
虚拟机 OS	Ubuntu Server 22.04 / 24.04
后端	RuoYi-Vue (Spring Boot, 端口 8080)
前端	Vue 2 + Element UI (生产构建后由 Nginx 托管)
Drogon 服务	C++ TCP 轮询服务 (端口 8081)
模拟器	TCP 服务端 x100 台 (端口 9001~9100)

---

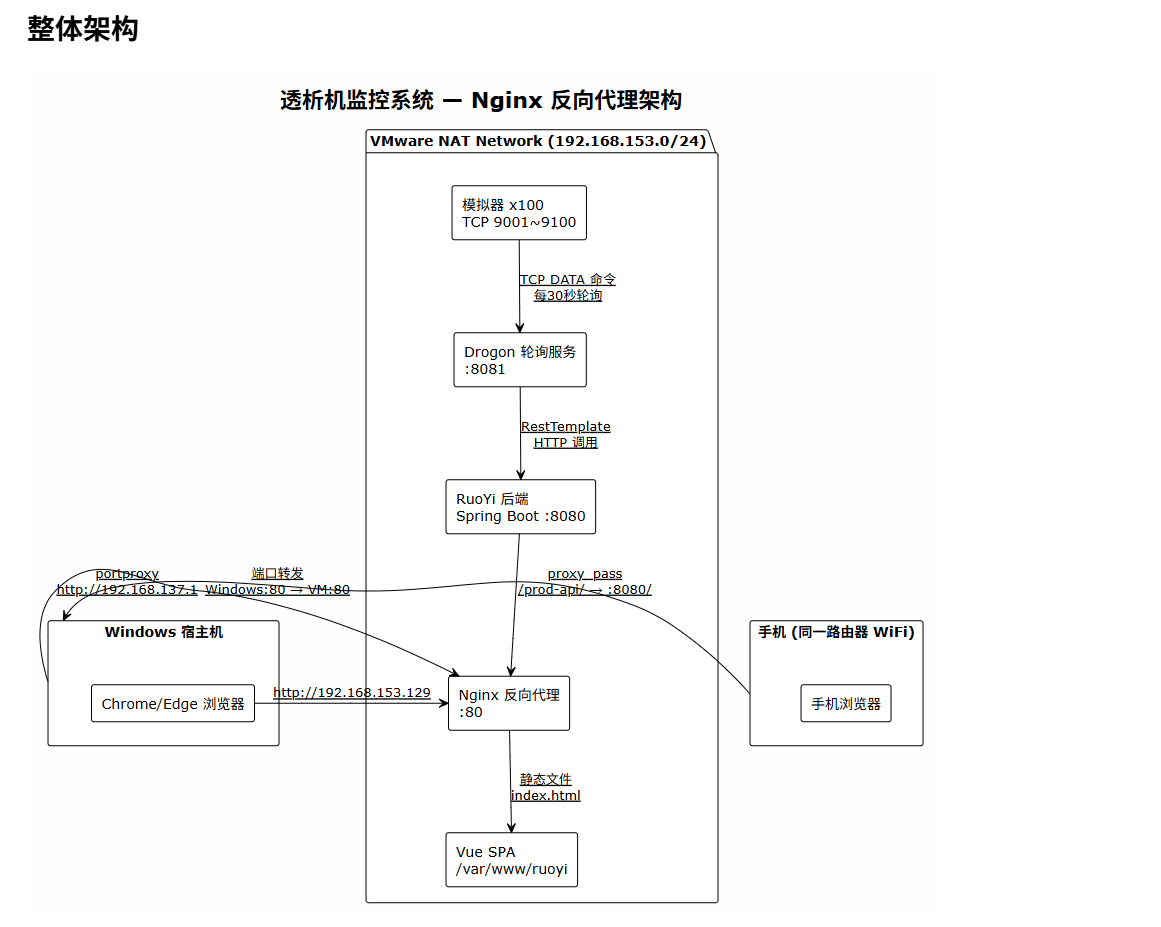

整体架构

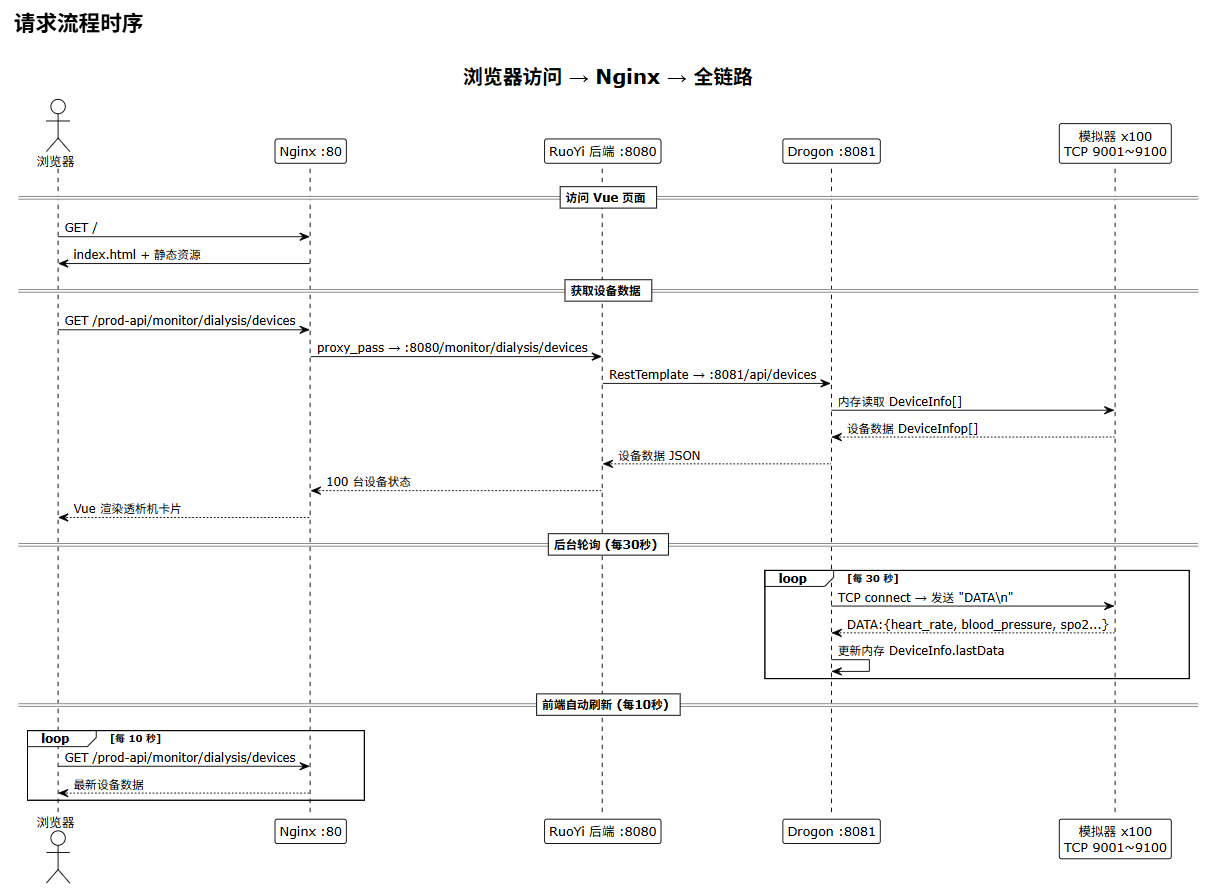

请求流程时序

Vue 前端构建

生产环境 API 配置

文件：ruoyi-ui/.env.production

VUE_APP_BASE_API = '/prod-api'

Vue 在构建时将 API 请求路径设为 /prod-api/...，对应 Nginx 中 location 匹配规则。

构建命令

cd /home/cds/ruoyi_vue/RuoYi-Vue/ruoyi-ui
npm run build

构建产物输出到 dist/ 目录。

---

Nginx 配置

最终配置文件

路径：/etc/nginx/sites-available/ruoyi

server {
    listen 80;
    server_name _;

    root /var/www/ruoyi;
    index index.html;

    location /prod-api/ {
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_pass http://127.0.0.1:8080/;
    }

    location / {
        try_files $uri $uri/ /index.html;
    }
}

配置要点说明

指令	作用
server_name _;	匹配任意域名/IP，无需域名
root /var/www/ruoyi;	Vue 构建产物的存放目录
location /prod-api/	匹配前端 /prod-api/* 的 API 请求
proxy_pass http://127.0.0.1:8080/;	注意末尾的 /，会将 /prod-api/ 前缀去掉
try_files $uri $uri/ /index.html;	SPA 路由回退：找不到文件时返回 index.html

部署步骤

# 1. 复制构建产物到 Nginx 目录
sudo cp -r /home/cds/ruoyi_vue/RuoYi-Vue/ruoyi-ui/dist /var/www/ruoyi

# 2. 设置权限
sudo chown -R www-data:www-data /var/www/ruoyi

# 3. 启用站点
sudo ln -sf /etc/nginx/sites-available/ruoyi /etc/nginx/sites-enabled/
sudo rm -f /etc/nginx/sites-enabled/default

# 4. 测试配置
sudo nginx -t

# 5. 重载 Nginx
sudo systemctl reload nginx

---

Windows 端口转发与手机访问

由于 VM 使用 NAT 模式（192.168.153.0/24），手机连 WiFi 后与 VM 不在同一网段，需要通过 Windows 端口转发 桥接。

架构示意

@startuml
!theme plain
skinparam backgroundColor #FEFEFE

title Windows 端口转发示意

rectangle "手机" as PHONE {
  (手机浏览器) as MOBILE
}

rectangle "Windows 宿主机" as WIN {
  (WiFi 热点\n192.168.137.1:80) as HOTSPOT
  (portproxy\nnetsh) as PROXY
  (防火墙规则\nport 80) as FIREWALL
  MOBILE --> HOTSPOT : WiFi 连接
  HOTSPOT --> PROXY
  PROXY --> FIREWALL
}

rectangle "VMware NAT 网络" as VM {
  (Nginx :80\n192.168.153.129) as NGINX
  FIREWALL --> NGINX : TCP 转发\n192.168.137.1 → 192.168.153.129
}

@enduml

PowerShell/CMD 命令

# 1. 添加端口转发（管理员 CMD）
netsh interface portproxy add v4tov4 listenport=80 listenaddress=192.168.137.1 connectport=80 connectaddress=192.168.153.129

# 2. 添加防火墙规则（管理员 CMD）
netsh advfirewall firewall add rule name="Open Port 80" dir=in action=allow protocol=TCP localport=80

# 3. 查看转发规则
netsh interface portproxy show all

# 4. 删除转发规则
netsh interface portproxy delete v4tov4 listenport=80 listenaddress=192.168.137.1

访问地址

访问者	地址
Windows 浏览器	http://192.168.153.129
手机（连 Windows 热点）	http://192.168.137.1

---

遇到的问题与解决

问题 1：Nginx 403 Forbidden

现象：

Nginx 返回 403 Forbidden

原因： Nginx 的 www-data 用户无法读取 /home/cds/ 目录下的文件（权限不足）。

Vue 构建在: /home/cds/ruoyi_vue/RuoYi-Vue/ruoyi-ui/dist
Nginx root 指向: /home/cds/dist
问题: www-data 用户无法穿越 /home/cds/ 目录

解决： 把构建产物复制到 Nginx 默认的 Web 目录 /var/www/，并修改权限。

sudo cp -r /home/cds/ruoyi_vue/RuoYi-Vue/ruoyi-ui/dist /var/www/ruoyi
sudo chown -R www-data:www-data /var/www/ruoyi

---

问题 2：Chrome 无法访问 HTTP 页面

现象：

• 在 Windows 上用 curl http://192.168.153.129 能返回 HTML
• 但 Chrome 浏览器访问显示"无法访问"或"此网站没有正式证书"
• 没有"高级"按钮可以跳转

原因： Chrome 的 HTTPS-Only 模式（Always use secure connections）会拦截所有 HTTP 明文请求。

解决方式：

方法	操作
关闭 HTTPS-Only	Chrome 地址栏输入 chrome://settings/security，关闭"始终使用安全连接"
使用 Edge 浏览器	Edge 对 HTTP 的限制比 Chrome 宽松
配置 HTTPS（见下文）	用自签名证书启用 HTTPS

---

问题 3：自签名 SSL 证书尝试（未完成）

尝试生成自签名证书启用 HTTPS，但没有最终部署。

# 生成自签名证书（Nginx 格式）
sudo mkdir /etc/nginx/ssl
sudo openssl req -x509 -nodes -days 365 -newkey rsa:2048 \
  -keyout /etc/nginx/ssl/ruoyi.key \
  -out /etc/nginx/ssl/ruoyi.crt \
  -subj "/C=CN/ST=Guangdong/L=Shenzhen/O=Demo/CN=192.168.153.129"

对应的 Nginx HTTPS 配置：

server {
    listen 443 ssl;
    server_name 192.168.153.129;

    ssl_certificate /etc/nginx/ssl/ruoyi.crt;
    ssl_certificate_key /etc/nginx/ssl/ruoyi.key;

    root /var/www/ruoyi;
    index index.html;

    location /prod-api/ {
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_pass http://127.0.0.1:8080/;
    }

    location / {
        try_files $uri $uri/ /index.html;
    }
}

最终原因： 自签名证书浏览器仍然提示不安全，和 HTTP 方案相比用户体验没有本质提升，最终回退到 HTTP 方案 + 关闭浏览器 HTTPS-Only 模式。

---

问题 4：手机无法访问

现象：

• Windows 浏览器能访问
• 手机浏览器无法访问 http://192.168.153.129

原因： 手机连接 WiFi 后与 VM 不在同一网段。

设备	网络	IP 段
VM	VMware NAT (VMnet8)	192.168.153.0/24
Windows	物理网络	取决于路由器 (如 192.168.1.0/24)
手机	WiFi / 手机热点	不同网段

解决： Windows 端口转发 + 手机连 Windows 热点。

---

问题 5：Windows 重启后转发失效

现象： 昨天能访问，今天不能访问。

原因： Windows 重启后：

• netsh interface portproxy 规则可能丢失
• Windows 防火墙规则可能重置

解决： 重启后重新执行：

netsh interface portproxy add v4tov4 listenport=80 listenaddress=192.168.137.1 connectport=80 connectaddress=192.168.153.129
netsh advfirewall firewall add rule name="Open Port 80" dir=in action=allow protocol=TCP localport=80

---

附录：常用命令

服务管理

# Nginx
sudo systemctl status nginx
sudo systemctl reload nginx
sudo nginx -t          # 测试配置

# RuoYi 后端
java -jar ruoyi-admin.jar &

# Drogon
nohup ./my_server > /tmp/drogon.log 2>&1 &

# 模拟器
for i in $(seq 1 100); do
  port=$((9000 + i))
  id=$(printf "sim-%03d" $i)
  nohup ./sim $port $id > /tmp/$id.log 2>&1 &
done

调试命令

# 测试 Nginx 静态文件
curl -s -o /dev/null -w "%{http_code}" http://localhost/

# 测试 API 代理
curl -s http://localhost/prod-api/monitor/dialysis/devices

# 查看端口监听
ss -tlnp | grep -E '(80|8080|8081)'

# 查看进程
ps aux | grep -E '(nginx|java|my_server|sim)'

Windows 端口转发

# 查看
netsh interface portproxy show all

# 添加
netsh interface portproxy add v4tov4 listenport=80 listenaddress=192.168.137.1 connectport=80 connectaddress=192.168.153.129

# 删除
netsh interface portproxy delete v4tov4 listenport=80 listenaddress=192.168.137.1

# 防火墙
netsh advfirewall firewall add rule name="Open Port 80" dir=in action=allow protocol=TCP localport=80
netsh advfirewall firewall delete rule name="Open Port 80"
