摘要

可重构智能表面（RIS）凭借其可编程调控无线信号传播的能力，被认为是第六代（6G）移动通信系统的关键技术之一。本文针对RIS辅助的多用户下行MISO系统，研究基站发射波束赋形矩阵与RIS相位偏移矩阵的联合设计问题，目标是在发射功率和单位模约束下最大化系统总速率。提出一种基于深度强化学习（DRL）的求解框架。将问题建模为马尔可夫决策过程（MDP），采用深度确定性策略梯度（DDPG）算法，通过试错交互与环境学习。状态由发射功率、接收功率、上一时刻动作及信道状态构成；动作为待优化的两个矩阵（实虚部分离）；奖励为当前总速率，网络输出后通过归一化层严格满足物理约束。
仿真结果表明所提算法有效性

1 研究背景

• 6G与RI的兴起
  为实现更智能、更绿色的第六代移动通信（6G），业界提出了可重构智能表面（RIS） 技术。RIS由大量低成本、低功耗的可编程超材料单元构成，能够独立调控入射电磁波的相位、幅度、频率甚至轨道角动量，从而“定制”无线传播环境。
• RIS辅助MIMO系统的优化难题
  在RIS辅助的下行多用户MISO系统中，需要联合优化基站的发射波束赋形矩阵与RIS的相位偏移矩阵，以提升系统总速率、能量效率或覆盖范围。该联合优化问题通常是非凸、高维、带单位模约束的，传统数学方法（如交替优化、半定松弛、流形优化）计算复杂度高、依赖精确信道模型、收敛性能受初始值影响大。
• 人工智能与深度强化学习的契机
  近年来，深度强化学习在复杂无线通信系统优化中展现出巨大潜力。DRL通过智能体与环境的试错交互，直接学习最优策略，无需显式数学建模，适合处理非凸、高维、动态变化的优化问题。

2 系统与问题建模

• 一个配备 M 根天线的基站
• 一个配备 N 个反射单元的 被动RIS
• K个单天线用户
• • BS 与用户之间的直射链路被完全阻挡，信号仅通过 RIS 反射传输

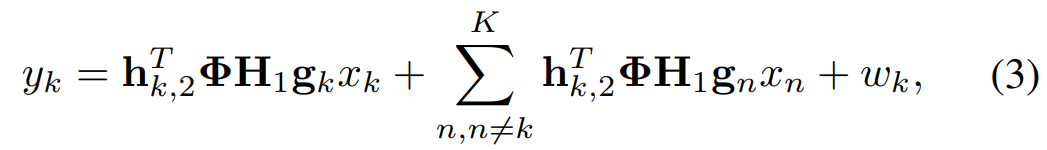

    令G表示基站波束成形矩阵 ，Φ表示RIS的相移矩阵， H1表示从基站到RIS的信道矩阵，hk表示从RIS到用户k的信道向量，则第k个用户的接收信号为

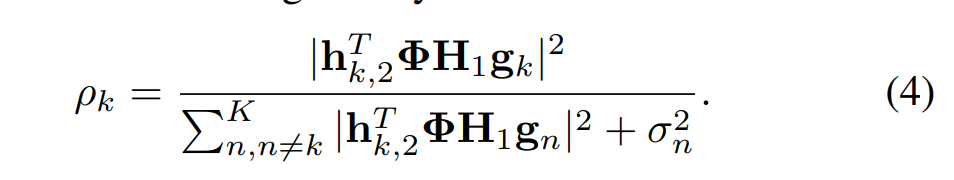

    信干噪比为

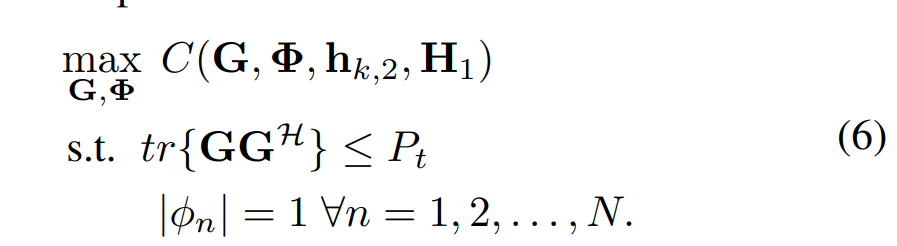

优化目标为最大化多用户的和速率，考虑功率约束和被动RIS，问题为

• 目标函数是非凸的，RIS单位模约束也是非凸的
• 大多数已有工作采用交替优化，缺点为交替迭代可能慢、依赖初始值、且不能保证全局最优

3 强化学习方法

1关键设计，马尔可夫决策过程：**

• 状态：所有的信道状态信息CSI: H1，hk；各个用户的发射波束成形；各个用户的接收功率；上一时刻的的动作；
  1、CSI是问题的核心参数：虽然在固定环境下信道不变，但智能体需要知道信道才能推断何种动作能产生高奖励。
  2、上一时刻的动作：使智能体知道当前解的“位置”，便于做微小调整。没有历史动作，网络只能依赖当前功率间接推断，效率更低。
  3、功率信息：反映当前波束赋形和相位偏移对每个用户的信号与干扰的影响，是计算奖励的基础。
• 动作：一般为待优化的变量，为波束成形和相移矩阵G和Φ；
• 奖励：即优化问题的目标函数。

值得注意的是：

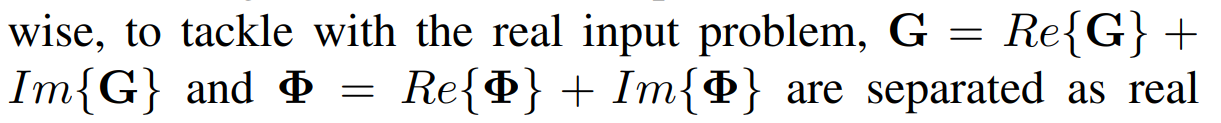

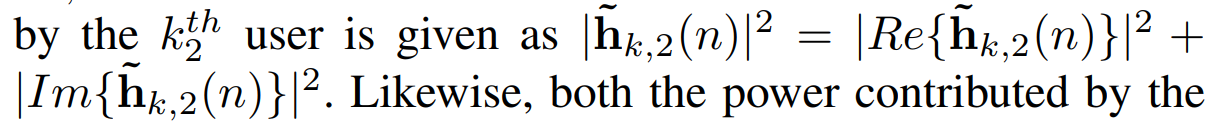

• 1、信道、波束、相移均为复数，通过，而神经网络的输入必须是实数。将复数拆分为实部和虚部，可以保留完整的相位与幅度信息。文中做了拆解：
  --


  2、 考虑到功率约束和单位模约束是连续性优化变量，传统的DQN无法是贪心策略，无法输出连续性动作，故采用了DDPG
  3、功率约束有上限，相移约束是0-2pi，正好在actor网络的输出时做上限的限制，这样设计完美等价于原始优化问题的两个约束条件了，不需要在奖励函数里面额外新增违反约束的惩罚了。

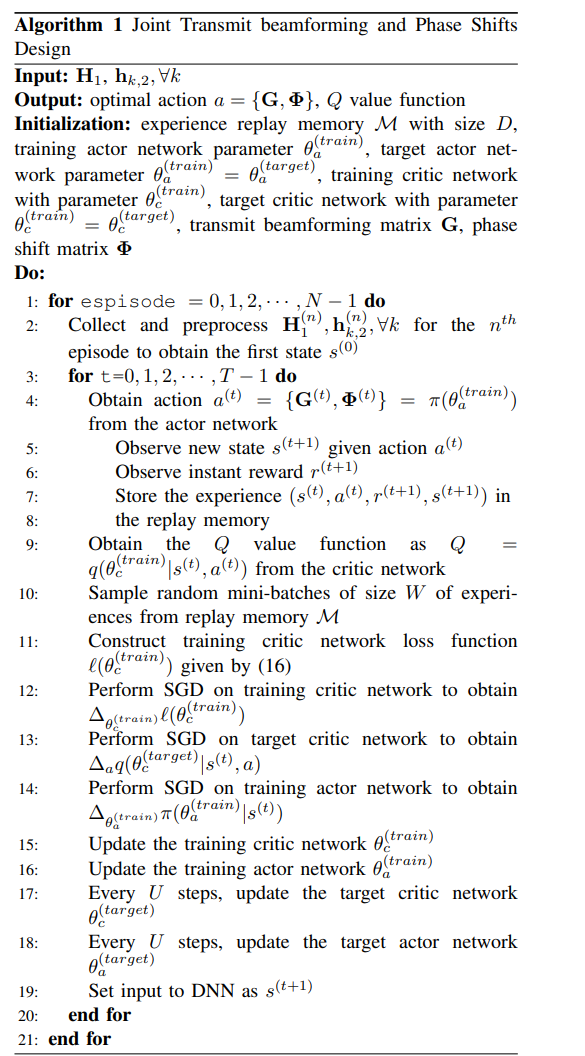

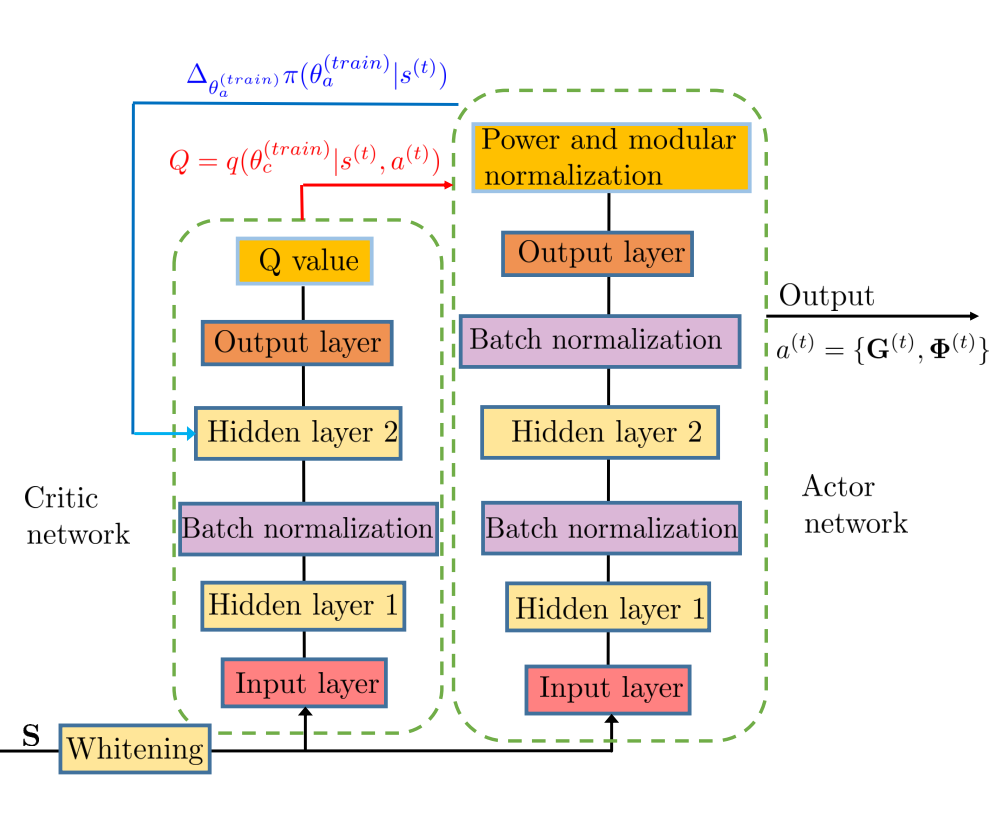

3.2 经典的DDPG算法

定义好MDP后，直接把MDP过程丢进经典的DDPG算法中，没啥额外的设计。

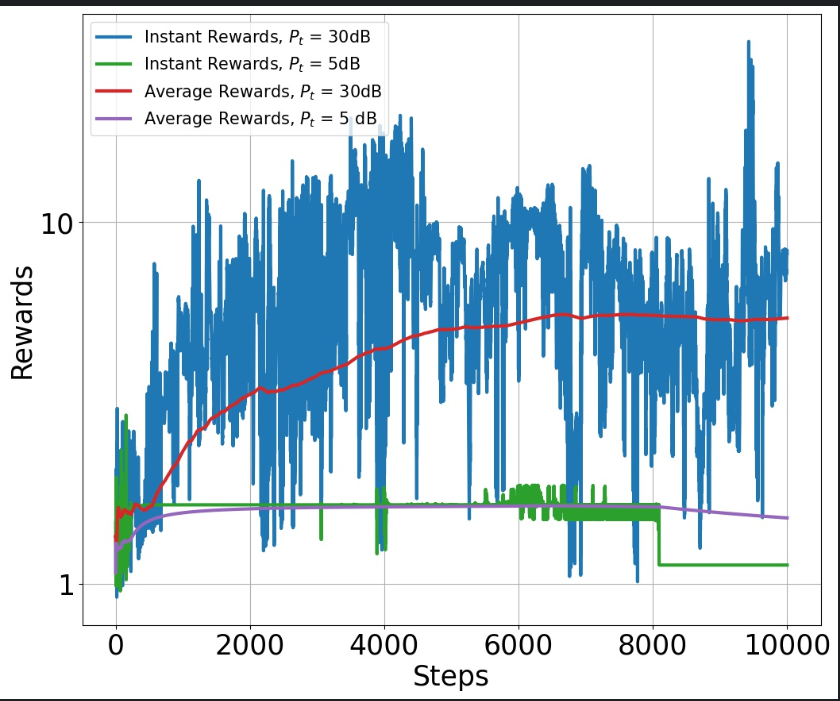

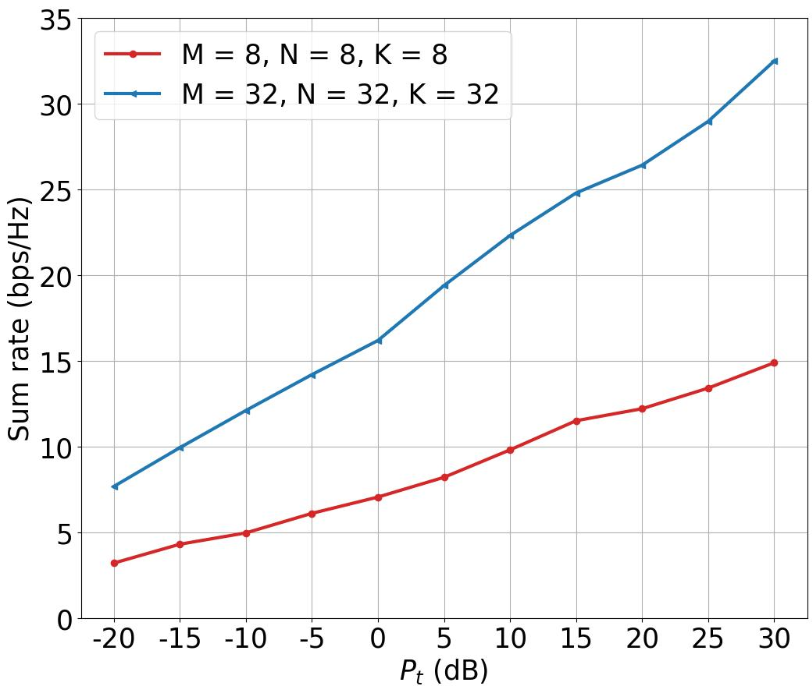

4 仿真结果

仿真基本围绕不同的系统建模参数与DDPG参数修改，进行验证。

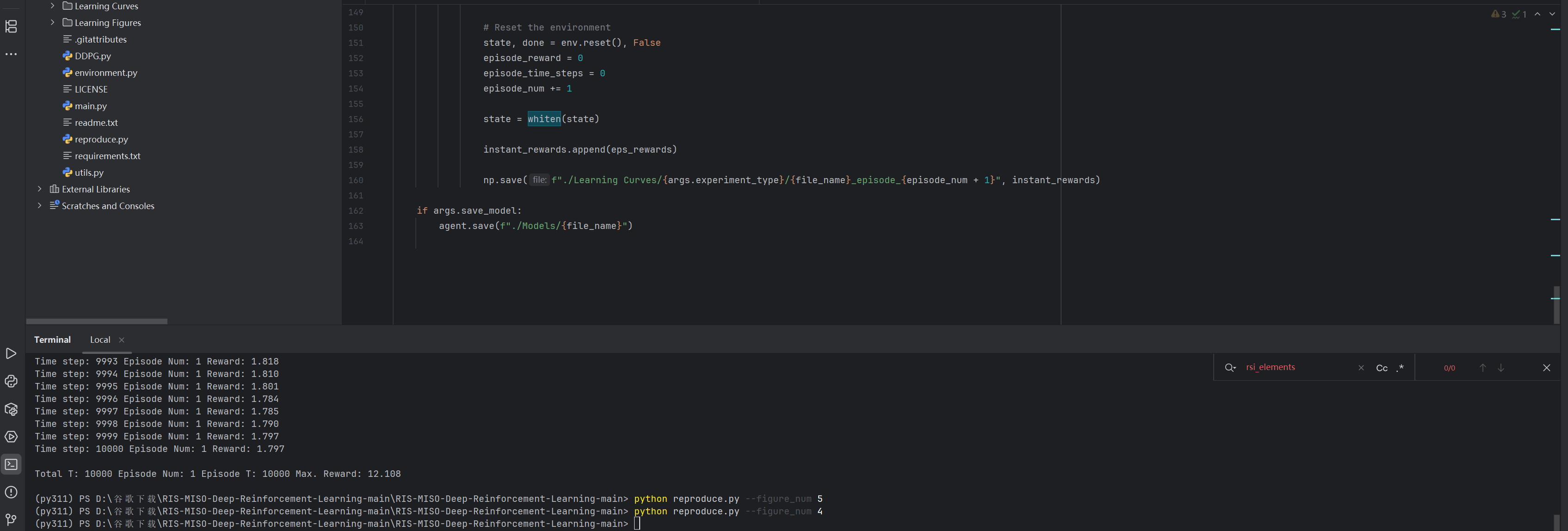

关键的环境设计代码：

import numpy as np

class RIS_MISO(object):
    def __init__(self,
                 num_antennas,
                 num_RIS_elements,
                 num_users,
                 channel_est_error=False,
                 AWGN_var=1e-2,
                 channel_noise_var=1e-2):

        self.M = num_antennas
        self.L = num_RIS_elements
        self.K = num_users

        self.channel_est_error = channel_est_error

        assert self.M == self.K

        self.awgn_var = AWGN_var
        self.channel_noise_var = channel_noise_var

        power_size = 2 * self.K

        channel_size = 2 * (self.L * self.M + self.L * self.K)

        self.action_dim = 2 * self.M * self.K + 2 * self.L
        self.state_dim = power_size + channel_size + self.action_dim

        self.H_1 = None
        self.H_2 = None
        self.G = np.eye(self.M, dtype=complex)
        self.Phi = np.eye(self.L, dtype=complex)

        self.state = None
        self.done = None

        self.episode_t = None

    def _compute_H_2_tilde(self):
        return self.H_2.T @ self.Phi @ self.H_1 @ self.G

    def reset(self):
        self.episode_t = 0

        self.H_1 = np.random.normal(0, np.sqrt(0.5), (self.L, self.M)) + 1j * np.random.normal(0, np.sqrt(0.5),
                                                                                               (self.L, self.M))
        self.H_2 = np.random.normal(0, np.sqrt(0.5), (self.L, self.K)) + 1j * np.random.normal(0, np.sqrt(0.5),
                                                                                               (self.L, self.K))

        init_action_G = np.hstack((np.real(self.G.reshape(1, -1)), np.imag(self.G.reshape(1, -1))))
        init_action_Phi = np.hstack(
            (np.real(np.diag(self.Phi)).reshape(1, -1), np.imag(np.diag(self.Phi)).reshape(1, -1)))

        init_action = np.hstack((init_action_G, init_action_Phi))

        Phi_real = init_action[:, -2 * self.L:-self.L]
        Phi_imag = init_action[:, -self.L:]

        self.Phi = np.eye(self.L, dtype=complex) * (Phi_real + 1j * Phi_imag)

        power_t = np.real(np.diag(self.G.conjugate().T @ self.G)).reshape(1, -1) ** 2

        H_2_tilde = self._compute_H_2_tilde()
        power_r = np.linalg.norm(H_2_tilde, axis=0).reshape(1, -1) ** 2

        H_1_real, H_1_imag = np.real(self.H_1).reshape(1, -1), np.imag(self.H_1).reshape(1, -1)
        H_2_real, H_2_imag = np.real(self.H_2).reshape(1, -1), np.imag(self.H_2).reshape(1, -1)

        self.state = np.hstack((init_action, power_t, power_r, H_1_real, H_1_imag, H_2_real, H_2_imag))

        return self.state

    def _compute_reward(self, Phi):
        reward = 0
        opt_reward = 0

        for k in range(self.K):
            h_2_k = self.H_2[:, k].reshape(-1, 1)
            g_k = self.G[:, k].reshape(-1, 1)

            x = np.abs(h_2_k.T @ Phi @ self.H_1 @ g_k) ** 2

            x = x.item()

            G_removed = np.delete(self.G, k, axis=1)

            interference = np.sum(np.abs(h_2_k.T @ Phi @ self.H_1 @ G_removed) ** 2)
            y = interference + (self.K - 1) * self.awgn_var

            rho_k = x / y

            reward += np.log(1 + rho_k) / np.log(2)
            opt_reward += np.log(1 + x / ((self.K - 1) * self.awgn_var)) / np.log(2)

        return reward, opt_reward

    def step(self, action):
        self.episode_t += 1

        action = action.reshape(1, -1)

        G_real = action[:, :self.M ** 2]
        G_imag = action[:, self.M ** 2:2 * self.M ** 2]

        Phi_real = action[:, -2 * self.L:-self.L]
        Phi_imag = action[:, -self.L:]

        self.G = G_real.reshape(self.M, self.K) + 1j * G_imag.reshape(self.M, self.K)

        self.Phi = np.eye(self.L, dtype=complex) * (Phi_real + 1j * Phi_imag)

        power_t = np.real(np.diag(self.G.conjugate().T @ self.G)).reshape(1, -1) ** 2

        H_2_tilde = self._compute_H_2_tilde()

        power_r = np.linalg.norm(H_2_tilde, axis=0).reshape(1, -1) ** 2

        H_1_real, H_1_imag = np.real(self.H_1).reshape(1, -1), np.imag(self.H_1).reshape(1, -1)
        H_2_real, H_2_imag = np.real(self.H_2).reshape(1, -1), np.imag(self.H_2).reshape(1, -1)

        self.state = np.hstack((action, power_t, power_r, H_1_real, H_1_imag, H_2_real, H_2_imag))

        reward, opt_reward = self._compute_reward(self.Phi)

        done = opt_reward == reward

        return self.state, reward, done, None

    def close(self):
        pass

5 总结

1、首次（2020年）将将DRL用于RIS辅助多用户MISO系统中的联合波束赋形与相位偏移设计。
2、drl的设计比较简单高效，便于进行深度强化学习进行无线通信资源分配的研究入门。
3、后续研究优化方向可从csi无法实时获取，时变信道，网络结构，多智能体协同等等角度优化。

参考文献：
.Huang, R. Mo and C. Yuen, “Reconfigurable Intelligent Surface Assisted Multiuser MISO Systems Exploiting Deep Reinforcement Learning,” in IEEE Journal on Selected Areas in Communications, vol. 38, no. 8, pp. 1839-1850, Aug. 2020, doi: 10.1109/JSAC.2020.3000835.
