作为一名经常和PLC打交道的上位机工程师，经常听到PLC工程师说什么状态机，以及使用状态机的好处，于是乎，我也借助豆老师简单的检索了一下资料。开始之前，要牢记这句话，不要写一堆 if-else，而是把 “当前状态” 单独拎出来管理。

一、状态机定义

有限状态机 FSM

        设备任何时刻只处在一个固定工况，收到外部触发信号 / IO 信号 / 指令 / 定时器到，按预设规则从一个状态跳到另一个状态，且禁止非法跳转。

三大核心要素（设备）：

1. 状态 State：设备当前工况 → 待机、复位中、自动运行、手动、半自动、故障、暂停、下料中、上料中
2. 触发 Trigger：启动按钮、IO 感应、气缸到位、伺服到位、报警信号、上位机下发指令、定时器超时
3. 流转 Transition：规定好什么状态下收到什么信号，能跳到哪个状态

总结：把设备所有工况拆成固定状态，用规则管住跳转，不用一堆 if-else 乱嵌套。

二、C# 非标设备开发中哪些场景会用到状态机

几乎所有带流程、带模式切换的功能，都能用状态机优化。

1. 整机运行状态（最常用）

设备全局状态枚举：

• 待机 Idle → 复位中 Reset → 就绪 Ready → 自动运行 AutoRun → 手动模式 Manual → 暂停 Pause → 故障 Alarm → 急停 Emergency约束规则：
• 故障状态下禁止启动
• 急停后只能回到待机，不能直接进自动
• 必须先复位完成才能进自动这就是标准状态机，不用状态机，你要写几十行 if 嵌套，后期改逻辑麻烦的要死

2. 单工位 / 单工艺流程状态

比如：上料工位、移栽工位、真空吸附、压合、烘烤、下料

拆分状态：待机 → 取料开始 → 上升到位 → 平移 → 下降到位 → 放料完成 → 回归待机

每一步必须上一步完成才能进下一步，一步错整个流程卡死，用状态机管控步骤流转。

3. 气缸 / 电磁阀 / 伺服单轴动作状态

单轴：空闲、动作中、到位、超时故障

管控：动作中不能重复发指令；超时自动切故障状态。

4. 报警 & 故障处理状态

正常运行 → 轻微报警 → 严重故障 → 确认复位 → 恢复待机

限制：故障未确认，禁止自动启动。

5. 人机界面 HMI 页面状态

页面：初始加载、连接 PLC 中、通信正常、通信断开、参数配置中、配方下载中

6. 串口 / TCP/SECS/GEM 通信状态

半导体设备肯定用到：未连接 → 连接中 → 已连接 → 通信交互中 → 断连 → 重连

SECS（半导体标准协议） 消息收发、会话建立、断线重连全靠状态机管住。

7. 配方 / 流程步骤执行

多工序依次执行：步骤 1→步骤 2→步骤 3→结束，每步等待外部信号再跳转，典型状态机。

三、状态机 和 异步编程、多线程 到底矛不矛盾？

        给出结论：完全不矛盾，状态机≠单线程，我最初有这个疑惑是因为PLC的编程方式是单线程编程，从头到尾循环扫描

1.三者定位

• 状态机：管业务逻辑、工况流转、步骤顺序、合法跳转只管「现在是什么状态、下一步能去哪」
• 多线程：管并行干活比如：UI 线程、PLC 通信线程、IO 轮询线程、日志线程、工艺后台线程
• 异步编程 async/await：管不阻塞线程、等待 IO / 等待动作完成比如等待气缸到位、等待伺服定位完成、等待 PLC 回复、等待 SECS 消息

2. 三者关系

1. 状态机：作为业务骨架，不管你是多线程还是异步，所有动作都在当前状态规则内执行
2. 多线程：开独立线程循环跑状态机逻辑例：一个专用逻辑线程，while 死循环，每帧扫描当前状态、检测触发信号、做状态跳转。
3. 异步编程：在某个状态里，用 async/await 等待动作完成，不卡 UI、不卡整个状态机循环

异步是用来等动作，多线程是用来并行，状态机是用来管流程，三层各司其职，不冲突。

3. 会不会冲突？什么时候要注意？

不矛盾，但要注意线程安全：

• 设备当前状态变量 多线程会读写，要加锁 / 原子变量
• 禁止在 UI 线程、通信线程、逻辑线程同时乱改状态
• 状态切换统一收口到一个方法，集中加锁控制

四、PLC 单线程状态机 和 C# 多线程 / 异步 对比

1、核心区别

维度	PLC	C# 上位机 / 非标软件
运行模型	单线程循环扫描、串行	多线程、Task、async/await、并行
状态机写法	标志位 / SFC/ST 枚举 Switch	Enum + 后台线程循环 + 异步等待
等待动作	靠下一个扫描周期轮询判断到位	await 异步等待、不阻塞线程
并发能力	弱，只能分时串行	强，可以同时跑通信、UI、日志、多工位逻辑

2.、通俗类比

• PLC：一个工人，从头走到尾，一圈又一圈，重复执行，啥事都按顺序轮询查一遍（单线程状态机）
• C# 上位机：多个工人分工，一个管 UI、一个管 PLC 通信、一个管工艺逻辑、一个记日志，同时干活，工艺逻辑里还用状态机管流程（多线程 + 状态机 + 异步）

要注意：C# 多线程下状态变量要加锁、防并发乱改状态

五、举例子-非标设备电芯搬运程序

        假设我们不用PLC，而使用运动控制卡来做一个锂电设备电芯搬运程序

设计思路

1、电芯本体有二维码，二维码中有追溯信息，反馈该电芯是OK还是NG

2、设备有NG储料盒，储料盒满，设备停止运行，需要手动把储料盒中的电芯拿走，复位并启动

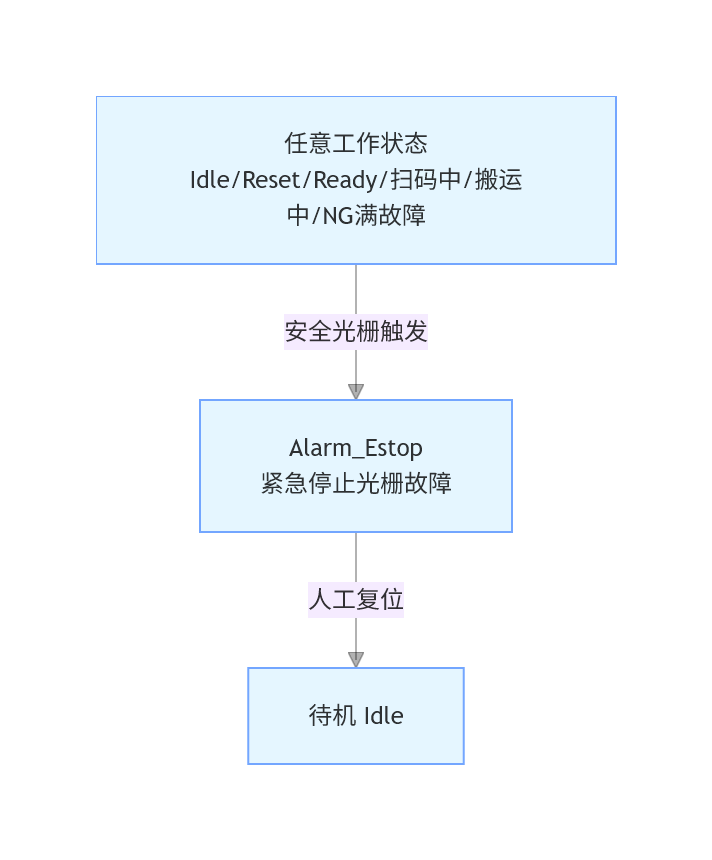

3、搬运过程中安全光栅被触发，机台停止，需要复位并启动

4、搬运和吸取使用轴和气缸实现

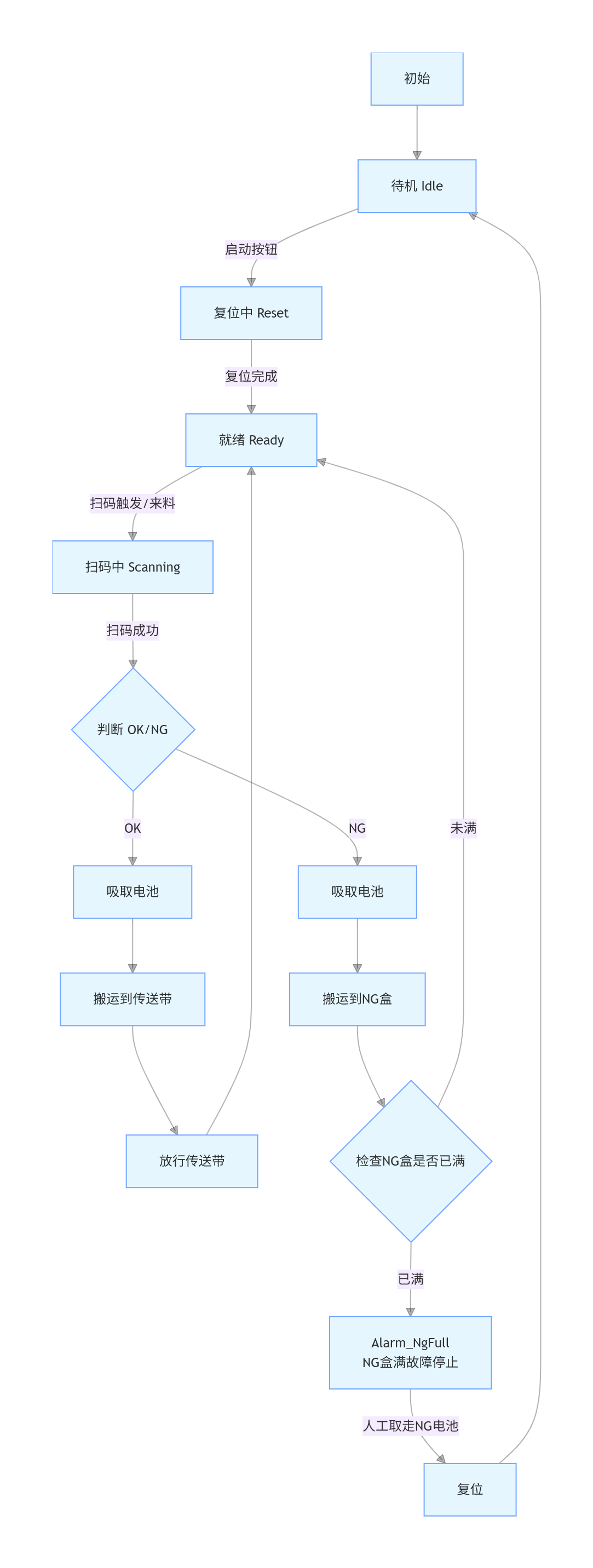

先画出流程图，后续直接写代码就行，

通过枚举的状态来控制整个流程，但是要注意，加锁，要不然会线程混乱，代码写的很粗糙，大概懂意思就行

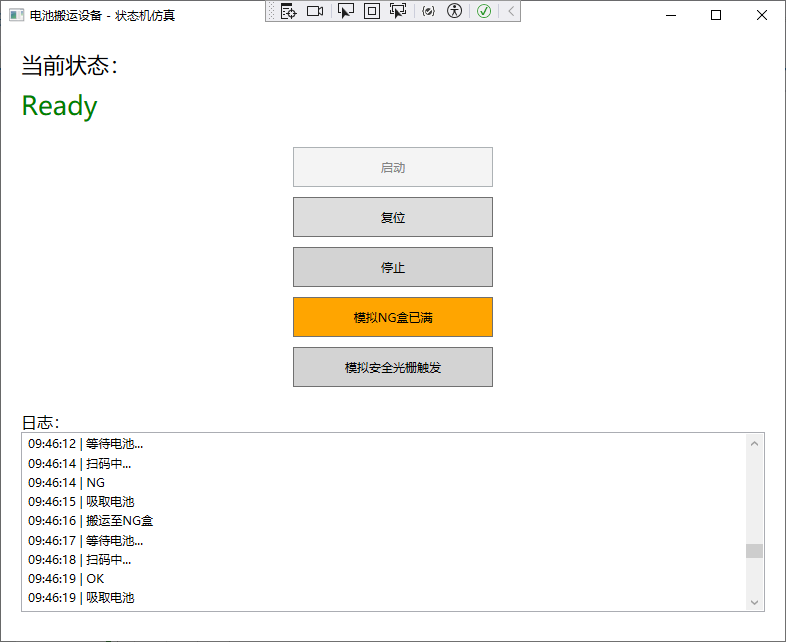

    public enum MachineState
    {
        Idle,       // 待机
        Resetting,  // 复位
        Ready,      // 就绪
        Stop,       // 停止
        Scanning,   // 扫码
        Picking,    // 吸取
        MovingOK,   // 搬OK
        MovingNG,   // 搬NG
        AlarmNgFull,// NG满
        AlarmGuard  // 光栅
    }

    public partial class MainWindow : Window
    {
        // 核心状态 + 线程锁
        private MachineState _currentState;
        private readonly object _stateLock = new object(); // 加锁！解决混乱
        private Thread _stateThread;
        private bool _isRunning;

        // 信号
        private bool _ngBoxFull;
        private bool _guardTriggered;

        public MainWindow()
        {
            InitializeComponent();
            _currentState = MachineState.Idle;

            // 常驻线程
            _stateThread = new Thread(StateMachineLoop)
            {
                IsBackground = true,
                Priority = ThreadPriority.Normal
            };
            _stateThread.Start();

            UpdateUI();
        }

        // ===================== 状态机循环 =====================
        private void StateMachineLoop()
        {
            while (true)
            {
                Thread.Sleep(200);
                lock (_stateLock) // 加锁，保证同一时间只执行一个状态
                {
                    try
                    {
                        // ============== 最高优先级：停止 ==============
                        if (_currentState == MachineState.Stop)
                        {
                            continue; // 彻底卡住，不往下执行
                        }

                        // ============== 第二优先级：安全光栅 ==============
                        if (_guardTriggered)
                        {
                            _currentState = MachineState.AlarmGuard;
                            Log("安全光栅触发 → 立即停止");
                            continue;
                        }

                        // ============== 未运行 ==============
                        if (!_isRunning)
                        {
                            _currentState = MachineState.Idle;
                            continue;
                        }

                        // ============== 主状态机 ==============
                        switch (_currentState)
                        {
                            case MachineState.Idle:
                                break;

                            case MachineState.Resetting:
                                Log("复位中...");
                                Thread.Sleep(1500);
                                _ngBoxFull = false;
                                _guardTriggered = false;
                                Log("复位完成 → 待机");
                                _currentState = MachineState.Idle; // 正确回到Idle
                                _isRunning = false;
                                break;

                            case MachineState.Ready:
                                if (_ngBoxFull)
                                {
                                    _currentState = MachineState.AlarmNgFull;
                                    break;
                                }

                                Log("等待电池...");
                                Thread.Sleep(1000);
                                _currentState = MachineState.Scanning;
                                break;

                            case MachineState.Scanning:
                                Log("扫码中...");
                                Thread.Sleep(800);
                                bool ok = new Random().Next(2) == 0;
                                Log(ok ? "OK" : "NG");
                                _currentState = MachineState.Picking;
                                break;

                            case MachineState.Picking:
                                Log("吸取电池");
                                Thread.Sleep(1000);
                                _currentState = ListLog.Items.Cast<string>().Last().Contains("OK")
                                    ? MachineState.MovingOK
                                    : MachineState.MovingNG;
                                break;

                            case MachineState.MovingOK:
                                Log("搬运至传送带");
                                Thread.Sleep(1200);
                                _currentState = MachineState.Ready;
                                break;

                            case MachineState.MovingNG:
                                Log("搬运至NG盒");
                                Thread.Sleep(1200);
                                _currentState = _ngBoxFull ? MachineState.AlarmNgFull : MachineState.Ready;
                                break;

                            case MachineState.AlarmNgFull:
                                Log("NG盒满 → 停止");
                                break;

                            case MachineState.AlarmGuard:
                                Log("光栅报警 → 停止");
                                break;
                        }
                    }
                    catch (Exception ex)
                    {
                        Log("异常：" + ex.Message);
                    }
                }

                UpdateUI();
            }
        }

        // ===================== 按钮 =====================
        private void BtnStart_Click(object sender, RoutedEventArgs e)
        {
            lock (_stateLock)
            {
                if (_currentState != MachineState.Idle)
                {
                    Log("必须在待机状态启动");
                    return;
                }

                Log("启动设备");
                _isRunning = true;
                _currentState = MachineState.Ready;
                UpdateUI();
            }
        }

        private void BtnReset_Click(object sender, RoutedEventArgs e)
        {
            lock (_stateLock)
            {
                Log("执行复位");
                _isRunning = false;
                _guardTriggered = false;
                _ngBoxFull = false;
                _currentState = MachineState.Idle;
                UpdateUI();
            }
        }

        private void BtnEnd_Click(object sender, RoutedEventArgs e)
        {
            lock (_stateLock)
            {
                Log("手动停止 → 设备停止");
                _isRunning = false;
                _currentState = MachineState.Stop; // 真正停止
                UpdateUI();
            }
        }

        private void BtnNgFull_Click(object sender, RoutedEventArgs e)
        {
            lock (_stateLock)
            {
                _ngBoxFull = true;
            }
        }

        private void BtnGuard_Click(object sender, RoutedEventArgs e)
        {
            lock (_stateLock)
            {
                _guardTriggered = !_guardTriggered;
            }
        }

        // ===================== UI =====================
        private void UpdateUI()
        {
            Dispatcher.Invoke(() =>
            {
                TxtState.Text = _currentState.ToString();

                TxtState.Foreground = _currentState.ToString().Contains("Alarm") || _currentState == MachineState.Stop
                    ? Brushes.Red
                    : _currentState == MachineState.Ready
                        ? Brushes.Green
                        : Brushes.Blue;

                BtnStart.IsEnabled = _currentState == MachineState.Idle;
                BtnStart.Background = _currentState == MachineState.Ready ? Brushes.LightGreen : Brushes.LightGray;
                BtnEnd.Background = _currentState == MachineState.Stop ? Brushes.Red : Brushes.LightGray;
                BtnGuard.Background = _guardTriggered ? Brushes.Red : Brushes.LightGray;
            });
        }

        private void Log(string msg)
        {
            Dispatcher.Invoke(() =>
            {
                ListLog.Items.Add($"{DateTime.Now:HH:mm:ss} | {msg}");
            });
        }
    }
