低轨卫星如何精准定位地面信号源？这套仿真系统告诉你答案！

相控阵天线 + TDOA 定位 + 蒙特卡洛分析，揭开高精度定位背后的硬核科技

在卫星通信与电子侦察领域，快速、精准地定位地面辐射源是一项极具挑战的任务。低轨（LEO）卫星凭借其轨道低、信号延迟小、星座可扩展等优势，正成为地面目标定位的 “天基哨兵”。

本文介绍一套完整的 LEO 卫星 TDOA 定位仿真系统。它融合了相控阵天线方向图建模、到达时间差定位算法、链路预算分析与蒙特卡洛统计评估，能够模拟从信号发射、卫星接收到位置解算的全流程，并给出直观的可视化结果。无论你是通信工程师、雷达爱好者，还是对航天定位技术感兴趣的读者，都能从中获得启发。

—

🛰️ 系统能做什么？

这套仿真软件提供了交互式图形界面（GUI），支持自定义配置各类核心参数：

• 信号参数：工作频率、带宽、发射源等效全向辐射功率 EIRP

• 天线参数：地面相控阵阵元规模，模拟波束扫描与离轴增益损耗

• 卫星参数：卫星数量、轨道高度、星间距离、接收天线增益与噪声系数

• 定位指标：设定目标定位精度，校验方案落地可行性

单次仿真执行流程：

1. 自动排布卫星星座架构，采用参考主星搭配环绕卫星布局

2. 核算单星接收功率、信噪比、天线增益损耗数值

3. 叠加 TDOA 测量噪声，依托数值优化算法解算地面信号源坐标

4. 输出定位误差、几何精度因子 GDOP 及完整星间链路数据

蒙特卡洛统计分析：
针对不同星间距离批量迭代仿真，生成定位误差中位数、四分位区间、GDOP 变化曲线，自动筛选符合精度标准的最小卫星间距。

---

📡 理论核心之一：相控阵天线与方向图

地面辐射源依靠相控阵天线汇聚波束指向卫星，波束中心指向处天线增益最高，卫星偏移中心方位则产生离轴损耗。

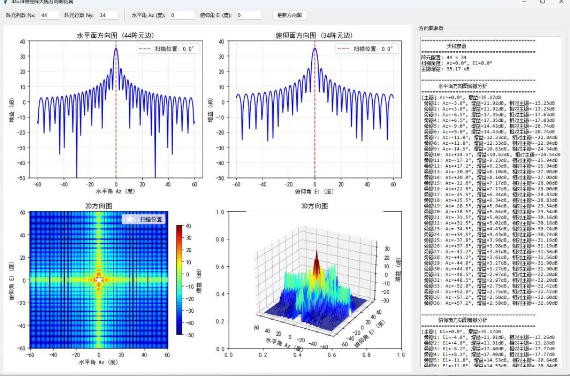

系统内置二维均匀平面阵方向图模型，阵元排布规格为$N_x\times N_y$，阵因子可拆分为双维度乘积运算。通过比对主瓣增益与任意方位增益差值，换算天线损耗，同步输出单星对应离轴角度、增益损耗与实际接收功率。

实际场景中，卫星若落入天线旁瓣零点区域，接收信噪比会急剧衰减，直接拉大 TDOA 测量偏差。统计曲线可直观呈现卫星信噪比、天线损耗随星间距的变化规律，锁定定位误差激增的诱因。

⏱️ 理论核心之二：TDOA 定位原理

TDOA 到达时间差定位核心逻辑：依据同一信号抵达不同卫星的时间差值，换算信号源与各卫星的距离差，反向推算地面目标位置。

以三颗卫星组网为例，选取单颗卫星作为参考基准，获取两组独立时差观测值：

$d_i$代表信号源至第$i$颗卫星的距离，$c$为光速。每组时差对应一条双曲线轨迹，两条曲线交点即为信号源实际坐标。

工程实际存在多重误差干扰：

• 热噪声：受带宽、信噪比制约

• 星间时钟同步偏差

• 电离层、对流层带来的大气传输时延

• 地面反射引发的多径时延

系统整合各类干扰生成时间测量随机噪声，贴合真实工况。采用差分进化数值优化算法，在二维平面内搜寻最优坐标，匹配实测与理论时差数据，依托固定海拔简化运算，保障求解高效稳定。

📊 理论核心之三：链路预算与信噪比

信号接收质量直接决定定位测算精度，系统搭载完整链路预算计算模型：

• FSPL 自由空间路径损耗：$20{\log }_{10}(d)+20{\log }_{10}(f)+20{\log }_{10}(4\pi /c)$

• $L_{\text{ant}}$：发射天线离轴损耗

• $G_{\text{sat}}$：卫星接收天线增益

接收机噪声计算公式：$P_n=k{T}_{0}BF$，结合接收功率得出分贝形式信噪比。星间距变动会改变信号入射角度，易造成信噪比波动，系统专门增设最差卫星信噪比监测维度。

📐 理论核心之四：几何精度因子（GDOP）

GDOP 用于评判卫星与目标的空间布局对定位精度的影响，同等测量误差条件下，不合理的拓扑结构会放大定位偏差。

基于 TDOA 观测方程构建观测矩阵$H$，计算公式：$\text{GDOP}=\sqrt{\text{trace}((H^{T}H{)}^{-1})}$，数值越小代表空间构型越优质。

可灵活调整卫星数量与间距，实时刷新 GDOP 数值。常规工况下 GDOP 与定位误差呈正向关联，信噪比与天线损耗的非线性影响也会改变误差变化趋势。

---

🎛️ 功能亮点：交互式可视化与结果解读

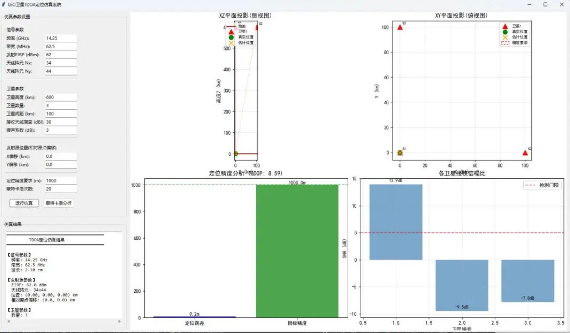

1️⃣ 单次仿真视图

• XZ 侧视图：呈现轨道高度、目标真实坐标与测算坐标纵向剖面

• XY 俯视图：平面展示定位结果，精度阈值虚线圆直观校验指标达标情况

• 定位误差柱状图：对比实测误差与预设精度，配色区分合格 / 不合格状态

• 卫星信噪比柱状图：标注信号检测门限，甄别无效观测卫星

2️⃣ 蒙特卡洛分析视图

• 误差 - 星间距曲线：中位数体现整体误差水平，阴影区间反映数据离散程度

• GDOP 变化曲线：追踪空间几何精度随间距的演变趋势

• 误差分布直方图：统计海量样本，评估整体定位性能

• 链路极值曲线：同步观测最低信噪比、最大天线损耗，快速排查异常误差成因

3️⃣ 文本结果区

单次仿真输出定位误差、GDOP、单星链路全套参数；批量统计汇总多工况误差数据，给出最优卫星间距参考，表格支持横向滑动查阅完整信息。

---

🧪 典型应用场景

1. 星座方案设计：仿真比对卫星数量、轨道高度、排布间距的定位效果，优化组网构型

2. 链路指标校核：代入设备参数测算接收信噪比，验证通信链路可行性

3. 盲区规避分析：依托天线方向图模拟波束损耗，规避定位失效区域

4. 教学原理演示：具象化讲解 TDOA 定位、GDOP 因子、蒙特卡洛统计相关知识

---

💎 总结

这套 LEO 卫星 TDOA 定位仿真系统深度结合天线物理模型与定位解算算法，覆盖信号传播、时差观测、空间几何全维度仿真。借助单次仿真与批量统计分析，可实现：

• 掌握星间距对定位误差的影响规律

• 排查天线波束盲区引发的定位异常

• 输出满足精度要求的组网参数建议

• 明晰空间构型与定位精度的内在关联

无论是卫星通信、电子对抗研发，还是航天技术学习研究，该仿真平台均可提供量化、直观、可交互的实验分析支撑。

科技的发展，往往始于对细节的仿真与推演。希望这套工具能帮助你更深入地洞察低轨卫星定位的奥秘。

关注我们，获取更多通信与仿真技术干货！

本文基于 MATLAB、Python 平台开发，文中参数仅为演示示例，实际项目需依据硬件规格适配调试。
