从 0 到 1 构建一个智慧工厂数字孪生前端项目：Vue3 + Three.js + ECharts 工业大屏实践

本文基于一个完整的智慧工厂数字孪生前端项目，分享如何使用 Vue3、TypeScript、Vite、Three.js、Element Plus、ECharts 构建一个具备 3D 工厂场景、AGV 巡航、IoT 实时数据、设备告警和数据大屏联动能力的工业可视化系统。

一、项目背景

工业数字孪生项目的前端并不只是把 3D 模型放到页面上。一个相对完整的工厂数字孪生系统，通常需要同时处理这些问题：

• 如何组织复杂的 3D 场景生命周期。
• 如何让设备、AGV、告警、日志等业务数据驱动 3D 表现。
• 如何在工业大屏 UI 中同时展示实时指标、图表、列表和三维场景。
• 如何保证场景运行流畅，并为后续接入真实模型和真实 WebSocket 数据预留扩展能力。

这个项目的目标是构建一个作品集级别的智慧工厂数字孪生前端 Demo，但工程结构和核心模块尽量按照真实商业项目的方式设计，避免把所有逻辑堆在一个组件里。

二、技术栈选择

项目使用的核心技术如下：

• Vue 3：负责页面组件化和响应式 UI。
• TypeScript：提供类型约束，提升大型前端项目的可维护性。
• Vite：作为现代前端构建工具，开发和构建速度都比较轻量。
• Three.js：负责 3D 工厂场景、设备、AGV、灯光、后期和交互。
• Element Plus：提供基础 UI 组件，例如 Tag、Progress。
• ECharts：负责数据大屏中的仪表盘、饼图和趋势图。
• Pinia：管理实时设备、AGV、告警和日志状态。

这套组合的优势是：Vue 负责界面，Three.js 负责空间表达，ECharts 负责数据表达，Pinia 负责状态统一。每一层职责清晰，后期扩展时不会互相拖拽。

三、工程目录设计

项目目录按照功能边界拆分：

src/
  assets/        全局样式与静态资源
  components/    大屏布局、图表和 Three.js 视口组件
  managers/      AGV、设备等业务对象管理器
  scene/         Three.js 主场景编排
  store/         Pinia 实时状态管理
  three/         模型加载、缓存和释放能力
  types/         工厂业务类型定义
  utils/         时间、资源释放等工具函数
  views/         页面级视图
  websocket/     WebSocket 实时数据模拟服务
public/
  basis/         KTX2 / Basis 纹理解码器
  draco/         Draco 模型解码器

这里最关键的设计是把 Three.js 的核心逻辑从 Vue 组件中抽离出去：

• FactoryScene.ts 负责 Three.js 场景生命周期。
• AGVController.ts 负责 AGV 运动与状态。
• DeviceManager.ts 负责设备实体和交互。
• ModelManager.ts 负责模型加载、缓存和释放。
• WebSocketService.ts 负责实时数据推送模拟。

Vue 组件只负责挂载容器、订阅数据、渲染 UI，这样代码会更接近真实项目中的可维护结构。

四、Three.js 场景初始化

FactoryScene.ts 是整个 3D 系统的核心。它负责创建：

• WebGLRenderer
• PerspectiveCamera
• OrbitControls
• EffectComposer
• UnrealBloomPass
• FXAA
• 灯光、地面、区域、仓储、设备、AGV 路径和交互

场景使用低俯视角观察工厂区域，更符合工业控制大屏的视觉习惯。后期链路采用：

RenderPass -> UnrealBloomPass -> FXAA

Bloom 用来强化设备状态灯、AGV 路径、区域边界和数据看板的发光效果；FXAA 用来缓解高对比发光边缘的锯齿感。

灯光使用组合方式：

• HemisphereLight 提供整体环境照明。
• DirectionalLight 提供主体阴影层次。
• 少量 PointLight 强化局部工业科技感。

这类场景不适合堆太多强光，否则会变成廉价的“霓虹效果”。更好的方式是让发光材质、区域线框、Bloom 和暗色 UI 形成层次。

五、AGV 巡航系统设计

AGV 是数字孪生中非常适合展示动态能力的对象。项目中将 AGV 封装为 AGVController，它具备：

• 循环路径巡航
• 多机器人同时运行
• 平滑转向
• 速度配置
• 状态机
• 实时遥测输出

路径基于 CatmullRomCurve3：

this.curve = new THREE.CatmullRomCurve3(options.path, true, 'catmullrom', 0.12);

progress 在 0-1 区间循环推进，AGV 根据曲线采样点更新位置。

转向则使用目标方向计算 yaw，并通过四元数插值完成：

this.targetQuaternion.setFromAxisAngle(new THREE.Vector3(0, 1, 0), yaw);
this.group.quaternion.slerp(this.targetQuaternion, Math.min(1, delta * 6));

这样 AGV 在转弯时不会突然“瞬移式转向”，而是有一个平滑的旋转过程。

AGV 状态包括：

• idle
• moving
• loading
• charging
• error

当状态不是 moving 时，AGV 会暂停路径推进，模拟装载、充电或故障等业务场景。

六、IoT 设备管理与交互

设备由 DeviceManager.ts 统一创建和管理。每个设备包含：

• id
• name
• zone
• status
• temperature
• power
• warning
• position

设备状态包括：

• running
• warning
• error
• offline

状态会映射到不同的颜色与发光强度：

const statusColor: Record<DeviceStatus, number> = {
  running: 0x39f5b6,
  warning: 0xffc857,
  error: 0xff4d6d,
  offline: 0x6d7c8d
};

这样 UI 中看到的设备状态，与 3D 场景中设备的颜色表现是一致的。

交互上使用 Raycaster。为了避免地面、路径、装饰模型干扰点击，射线检测只针对设备集合：

const hits = this.raycaster.intersectObjects(
  this.deviceManager.getInteractiveObjects(),
  true
);

当命中子 Mesh 时，再向父级对象回溯 deviceId，找到对应业务设备。这种方式适合真实 glb 模型，因为真实模型通常会有多层子节点。

七、实时数据系统

项目中的 WebSocketService.ts 目前是前端模拟服务，但它的消息结构按照真实实时系统设计：

• snapshot：初始化全量快照。
• device:update：设备状态更新。
• agv:update：AGV 状态更新。
• alarm：实时告警。
• log：实时日志。

Vue 页面订阅消息后写入 Pinia：

WebSocketService -> Pinia Store -> Vue UI / Three.js Scene

这条数据链路的价值在于：UI 和 3D 场景不是各自模拟数据，而是由同一份状态驱动。设备温度变化、告警出现、AGV 状态变化，会同时影响左侧列表、右侧图表、底部日志和中间 3D 场景。

如果未来要接入真实后端，只需要替换 WebSocketService 的数据来源，保留消息结构即可。

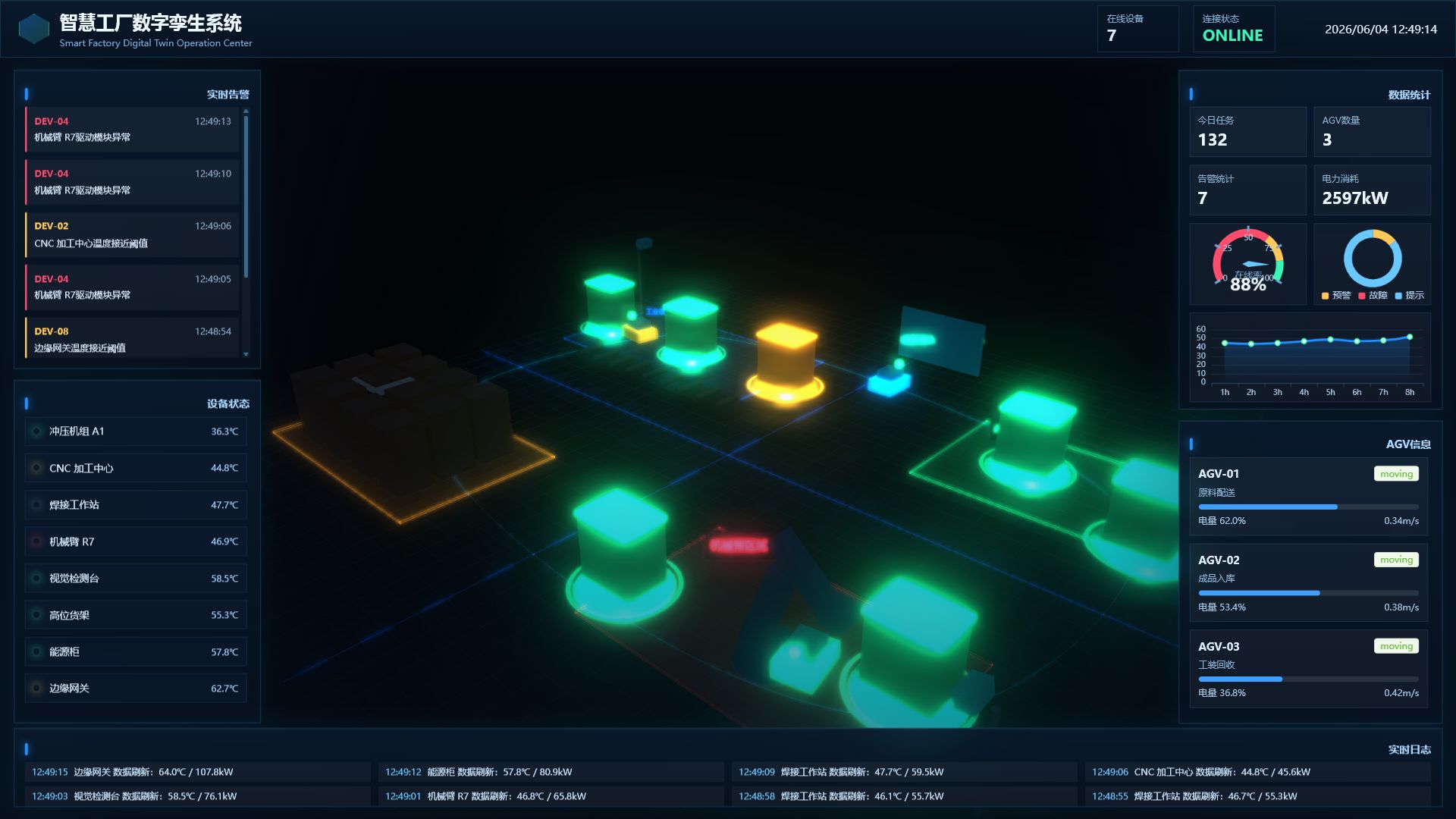

八、数据大屏 UI

页面布局采用典型工业大屏结构：

• 顶部：系统标题、时间、在线设备数量。
• 左侧：实时告警、设备状态。
• 右侧：数据统计、AGV 信息。
• 中间：Three.js 主场景。
• 底部：实时日志。

ECharts 图表包括：

• 设备在线率仪表盘。
• 告警统计环形图。
• 温度趋势折线图。

图表组件 DataCharts.vue 使用 ECharts core 按需注册，而不是全量引入：

echarts.use([
  CanvasRenderer,
  GaugeChart,
  LineChart,
  PieChart,
  GridComponent,
  LegendComponent,
  TooltipComponent
]);

这可以减少不必要的包体积，并保持图表模块清晰。

九、模型加载与资源管理

虽然当前场景主要使用程序化几何体构建，但项目已经预留真实 glb/gltf 模型接入能力。

ModelManager.ts 支持：

• GLTFLoader
• DRACOLoader
• KTX2Loader
• 模型 Promise 缓存
• 模型实例克隆
• 资源释放

其中一个比较重要的细节是缓存 Promise：

private readonly cache = new Map<string, Promise<GLTF>>();

这样当多个模块同时请求同一个模型时，不会重复发起加载请求，而是共享同一个 Promise。

释放资源时，需要遍历对象树，释放 geometry 和 material。真实项目中如果不做这一步，场景切换或模型频繁加载后很容易出现显存持续增长。

十、性能优化实践

这个项目中使用了几类基础但有效的性能策略：

1. requestAnimationFrame

所有动画统一在 requestAnimationFrame 中推进，避免多个模块各自维护计时器。

2. InstancedMesh

地面发光砖和仓储货箱使用 InstancedMesh，减少重复几何体造成的 draw call。

3. Frustum Culling

模型对象开启视锥裁剪，不在相机范围内的对象不参与渲染提交。

4. Draco 与 KTX2

项目在 public/ 中提供 Draco 和 Basis/KTX2 解码器，为后续接入压缩模型与压缩纹理做准备。

5. Resize 自适应

Three.js 和 ECharts 都需要在容器尺寸变化时主动 resize，尤其是工业大屏在 1920x1080、2K、4K 显示器上经常会遇到比例变化。

6. dispose 资源释放

场景销毁时释放 controls、composer、renderer、geometry、material 和模型实例，避免内存泄漏。

十一、可扩展方向

这个项目可以继续向真实商业系统扩展：

• 接入真实 glb/gltf 工厂模型。
• 接入后端 WebSocket、MQTT 或 OPC-UA 网关数据。
• 增加设备台账和设备详情页。
• 增加 AGV 调度任务、路径规划和任务回放。
• 增加告警确认、告警等级、告警闭环处理。
• 增加多车间、多楼层、多工厂切换。
• 增加摄像头视频流与 3D 摄像头点位联动。
• 增加权限系统和运维工作台。

十二、总结

一个好的数字孪生前端项目，核心并不只是“画得酷”，而是要把 3D 场景、实时数据、业务状态和 UI 大屏组织成一个稳定的系统。

这个项目的核心思路可以总结为：

• 用 Vue 负责页面和组件。
• 用 Three.js 负责空间表达。
• 用 ECharts 负责数据表达。
• 用 Pinia 统一实时状态。
• 用独立 Manager 管理 AGV、设备和模型。
• 用 WebSocketService 保持真实数据接入的可能性。

当这些边界划清楚后，数字孪生项目就不再只是一个视觉 Demo，而是可以继续演进的前端工程。

项目地址：wenxingjun/threejs-factory-demo
