深度学习增强的MUSIC算法：OFDM MIMO信道参数估计新范式（批注优化版+关键要点提炼）

经典 MUSIC 依靠子空间正交实现 DOA 超分辨，但低 SNR、有限快拍、相干多径场景下协方差畸变造成估计失效；DeepMUSIC 以数据驱动规避特征分解与网格谱搜索，DA-MUSIC 将 MUSIC 物理先验嵌入可微分网络，实现角度 - 时延 - 多普勒三参数联合估计，是 OFDM-MIMO 通感一体化信道参数估计主流新思路。

原文链接

一、引言：从经典 MUSIC 到深度学习

MUSIC 由 Schmidt 于 1979 年提出，核心原理：阵列接收协方差特征分解划分信号子空间 / 噪声子空间，利用阵列导向矢量与噪声子空间正交性构造空间伪谱，谱峰对应信源 DOA，是阵列超分辨测向奠基算法，但工程落地痛点突出：

1. 依赖精准信源数预估计，信源数误判直接破坏子空间划分；

2. 低 SNR、少快拍时样本协方差偏离统计协方差，伪谱峰展宽、旁瓣抬升、出现伪峰；

3. 相干多径会使信号协方差秩亏，传统 MUSIC 失效，需空间平滑、前后向平滑等额外解相干预处理；

4. 在线运算含高维特征分解 + 全角度网格遍历搜索，高网格分辨率下算力开销巨大。

深度学习与阵列信号处理交叉衍生两类方案：

• DeepMUSIC（2018，Wu）：CNN 拟合「协方差矩阵→DOA」映射，摒弃显式特征分解、谱搜索，依靠海量仿真数据学习噪声 / 快拍扰动鲁棒特征；

• DA-MUSIC（Deep Augmented MUSIC，2021）：物理先验 + 数据驱动混合范式，网络内部嵌入可微分特征分解、可微分 MUSIC 谱计算，把 MUSIC 正交约束作为正则隐含在网络参数优化中，兼顾传统算法物理解释性与深度学习抗噪优势。

本文立足 OFDM-MIMO 通感一体化系统，完整梳理两类深度 MUSIC 架构、排列不变损失、空时频三维参数联合估计方案，并量化对比传统 / 深度算法性能边界。

二、系统模型与信号描述

2.1 OFDM MIMO 收发信道模型

单站 MIMO-OFDM（收发共址，发射角 = 到达角${\varphi }_{\ell }$）：$M_T$发射天线、$M_R$接收天线；OFDM 子载波数$M$、一帧包含$N_p$个 OFDM 符号、子载波间隔$\Delta f$、符号周期$T_s$；信道含$L$条独立多径，第$\ell$径：复衰减${\beta }_{\ell }$、时延${\tau }_{\ell }$、多普勒频移${\nu }_{\ell }$、空间角度${\varphi }_{\ell }$。

导频体制下，第$n$符号、第$m$子载波接收：

${\mathbf{x}}_p\in {\mathbb{C}}^{M_T}$：发射导频（已知）；$\mathbf{w}\sim \mathcal{C}\mathcal{N}(0,{\mathbf{I}}_{M_R})$：复高斯白噪声；

时频域耦合 MIMO 信道矩阵：

${\mathbf{a}}_R(\varphi )/{\mathbf{a}}_T(\varphi )$：收 / 发端均匀线阵导向矢量（半波长布阵）；

• $e^{-j2\pi m\Delta f{\tau }_{\ell }}$：频域相位因子，携带时延信息；

• $e^{j2\pi n{T}_s{\nu }_{\ell }}$：时域相位因子，携带多普勒信息；

模型本质：空间维度刻画角度、子载波维度刻画时延、OFDM 符号维度刻画多普勒，天然支撑空 - 时 - 频三维参数联合估计。

2.2 样本协方差构造与网络输入预处理

全时频资源聚合得到样本协方差（$M{N}_p$等效快拍）：

复数无法直接送入 CNN，工程统一预处理：
将${\hat{\mathbf{R}}}_y$实部、虚部分离，拼接为$\mathbf{X}\in {\mathbb{R}}^{M_R\times M_R\times 2}$张量（NHWC），作为 DeepMUSIC/DA-MUSIC 原始输入。

三、经典 MUSIC 算法原理复盘

对${\hat{\mathbf{R}}}_y$特征分解：$\hat{\mathbf{R}}=\mathbf{U}\mathbf{\Lambda }{\mathbf{U}}^{\mathrm{H}}$，特征值降序排列：前$L$对应信号特征值，后$M_R-L$对应噪声特征值；
取后$M_R-L$特征向量张成噪声子空间${\mathbf{E}}_n\in {\mathbb{C}}^{M_R\times (M_R-L)}$；
MUSIC 空间伪谱：

$\varphi ={\varphi }_{\ell }$时$\mathbf{a}({\varphi }_{\ell })\perp \mathrm{span}({\mathbf{E}}_n)$，分母趋近于 0、谱峰凸起，遍历角度网格搜峰得到 DOA 估计。

核心短板总结：

1. 渐近最优仅在无限快拍、无噪声、信源数精准理想条件成立；

2. 有限样本 + 噪声破坏子空间正交性，谱峰退化；相干多径秩亏，子空间划分失效。


四、DeepMUSIC：端到端 CNN 基线模型（纯数据驱动）

4.1 网络拓扑

输入：$M_R\times M_R\times 2$协方差实虚张量；输出：$L$维实数向量$[{\hat{\varphi }}_1,{\hat{\varphi }}_2,...,{\hat{\varphi }}_L]$（多径 DOA）
卷积堆叠结构：

网络层	参数	配置说明
Conv1	3×3 卷积核 / 64 通道	BN+ReLU + 空间 Dropout (0.2)
Conv2	3×3 卷积核 / 128 通道	BN+ReLU + 空间 Dropout (0.2)
Conv3	3×3 卷积核 / 128 通道	BN+ReLU + 空间 Dropout (0.2)
全连接链路：Flatten → Dense (256,Drop0.2) → Dense (128,Drop0.2) → Dense ($L$)

设计逻辑：CNN 提取协方差矩阵空域局部相关性，隐式学习噪声、有限快拍带来的协方差扰动规律，跳过特征分解与网格搜谱。

4.2 多目标排列不变损失（核心设计）

多径 DOA 标签顺序随机，网络输出顺序和真值顺序无固定映射，直接 MSE 会因顺序错位引入额外损失，两类可行方案：

1. 穷举排列 RMSE（小$L$适用）
   枚举$L!$种真值排列，遍历后选取预测 - 真值匹配误差最小组合计算损失；$L\ge 4$后阶乘爆炸，无法用于批量训练。

2. Sinkhorn 软分配损失（DA-MUSIC 标配，可微全局最优匹配）
   通过 Sinkhorn 归一化迭代得到连续可微软置换矩阵$\mathbf{P}\in [0,1{]}^{L\times L}$，替代离散排列，引入角度环绕距离（角度周期性$-180^{\circ }\sim 180^{\circ }$）做度量：

全程可微分，适配反向传播，是多目标 DOA 深度学习主流损失。

五、DA-MUSIC：物理先验嵌入的增强 MUSIC（混合驱动）

5.1 设计初衷

DeepMUSIC 完全抛弃阵列与 MUSIC 物理知识，泛化性受限；DA-MUSIC 将导向矢量、特征分解、MUSIC 正交谱全部转化为可微分算子嵌入网络，用 MUSIC 物理规律约束参数优化，低 SNR、小数据集下泛化性能优于纯 CNN。

5.2 分支架构（按接收天线多路并行）

单根接收天线支路处理链路（共$M_R$个并行分支）：

1. 特征切片：提取输入协方差第$i$列${\mathbf{c}}_i\in {\mathbb{R}}^{M_R\times 2}$；

2. GRU 时序特征提取：实虚部作为时序步，GRU ($2M_R$) 挖掘列向量复数耦合特征；

3. 协方差重构：全连接映射→重塑拆分实虚部→复原支路复协方差${\hat{\mathbf{R}}}^{(i)}$；

4. 可微特征分解：${\hat{\mathbf{R}}}^{(i)}\stackrel{\text{Eig}}{\to }{\mathbf{E}}_n^{(i)}$（噪声子空间）；

5. 可微分 MUSIC 谱生成：固定导向矢量字典$\mathbf{A}\in {\mathbb{C}}^{M_R\times G}$（$G$= 角度网格数），逐元素运算生成支路伪谱：

6. 峰值细化全连接：支路 MUSIC 谱经 FC 网络压缩为支路特征；

全局融合：所有$M_R$支路特征拼接→三层全连接 + Dropout→输出$L$个 DOA。

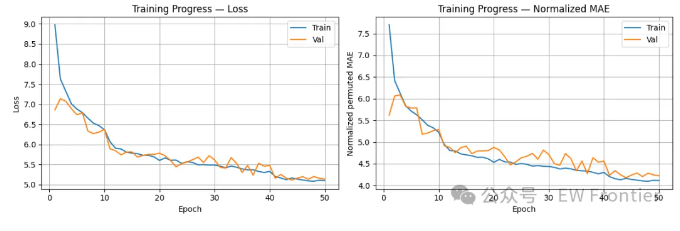

5.3 训练调度策略

分段递减学习率：
Epoch 1~10：$lr=3\times 10^{-3}$（快速收敛）；
Epoch 11~40：$lr=6\times 10^{-4}$（精细寻优）；
Epoch 41~50：$lr=1.2\times 10^{-4}$（收敛微调）；
搭配早停 + 模型保存，抑制过拟合，损失仍采用 Sinkhorn 排列 RMSE。

本质：网络训练目标不再是单纯拟合 DOA，而是优化支路协方差、噪声子空间，让内部生成的 MUSIC 谱峰值精准对齐真实角度。

六、基于 DOA 解耦的时延 + 多普勒联合估计算法

先空后时频解耦思路：DA/DeepMUSIC 输出${\hat{\varphi }}_{\ell }$→剥离空域耦合→单独在时频域提取时延、多普勒，规避三维网格联合搜索（传统 3D-MUSIC 算力爆炸）：

1. 利用估计角度构造空域基矩阵：

2. 伪逆解耦分离单路径时频信道：$\mathbf{g}(m,n)={\mathbf{\Psi }}^{†}\mathbf{y}(m,n)\in {\mathbb{C}}^L$，${\mathbf{g}}_{\ell }(m,n)$为第$\ell$径时频复系数；

3. 时延提取（子载波维度相位）：$\angle g_{\ell }(m)=-2\pi m\Delta f{\tau }_{\ell }$，子载波相位斜率求解${\hat{\tau }}_{\ell }$；

4. 多普勒提取（OFDM 符号维度相位）：$\angle g_{\ell }(n)=2\pi n{T}_s{\nu }_{\ell }$，符号相位斜率求解${\hat{\nu }}_{\ell }$。

优势：闭式解析求解、无搜索运算；全时频资源平均降噪，参数精度绑定 DOA 估计性能。

七、仿真结果分析（$M_R=8,L=3,\varphi \in [-30^{\circ },30^{\circ }]$）

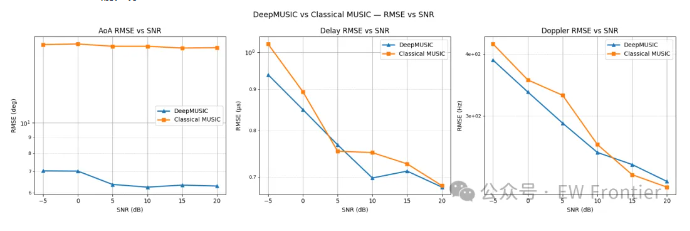

7.1 DOA 估计 RMSE-SNR 曲线

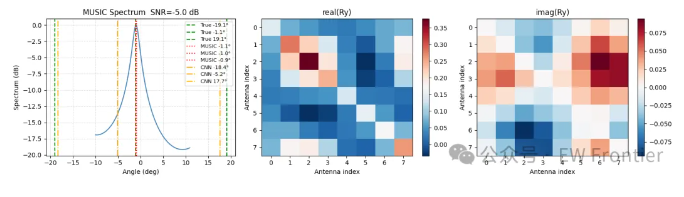

1. $\mathbf{SNR}<-5dB$：传统 MUSIC 协方差严重失准，RMSE>2° 失效；DeepMUSIC~0.5°，DA-MUSIC 凭借物理约束最优（RMSE<0.4°）；

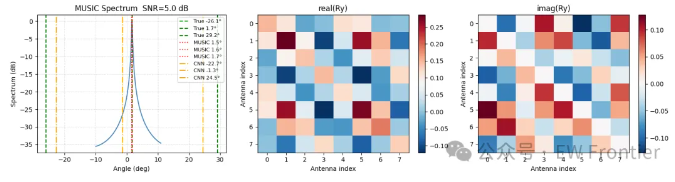

2. $0\le \mathbf{SNR}\le 15dB$：三类算法精度同步抬升，DA-MUSIC 最快逼近克拉美罗下界 CRLB；

3. $\mathbf{SNR}>20dB$：理想条件传统 MUSIC 趋近 DA-MUSIC 性能，纯 DeepMUSIC 仍有约 0.1° 稳态误差，印证物理先验的长效增益。

7.2 时延 & 多普勒指标

角度误差直接传导至时频参数：SNR=10dB 时，DA-MUSIC 衍生参数：时延 RMSE≈$0.2\mu \text{s}$、多普勒 RMSE≈5Hz，相较经典 MUSIC 提升约 3 倍。

7.3 计算复杂度对比

1. 经典 MUSIC：$\mathcal{O}(M_R^3)$特征分解 +$G$点网格遍历，网格加密后在线开销极高；

2. DeepMUSIC：GPU 推理固定算力，与角度网格$G$无关，实时性最优；

3. DA-MUSIC：$M_R$支路 + 支路内可微特征分解，计算量≈$M_R\times$DeepMUSIC，但仍远低于高分辨率网格 MUSIC；

工程落地优势：离线海量数据完成训练，在线仅一次前向传播即可空时频三参数联合输出，适配雷达 / 通感一体化实时处理。

八、总结与未来研究方向

总结

1. DeepMUSIC：纯数据驱动，用 CNN 替代子空间分解与谱搜索，解决低 SNR、少快拍 MUSIC 失效；

2. DA-MUSIC：物理模型 + 深度学习融合标杆，内嵌可微 MUSIC 算子，平衡算法可解释性与抗干扰性能；

3. 解耦式空时频参数估计：以 DOA 为桥梁，闭式获取时延、多普勒，实现 OFDM-MIMO 全信道参数智能估计。

后续拓展方向

1. 大规模阵列优化：大规模面阵 / 稀布阵列下协方差维度爆炸，研究协方差低维压缩表征，降低网络输入维度；

2. 强相干多径场景：网络内嵌可微空间平滑模块，原生解决相干信源秩亏问题；

3. 自适应噪声鲁棒训练：噪声方差作为网络辅助输入，实现全区间 SNR 自适应估计；

4. SDR 实测落地：基于 USRP 软件无线电搭建 OFDM-MIMO 实测平台，完成空口实测算法验证。

参考文献

[1] Schmidt R O. Multiple emitter location and signal parameter estimation[J]. IEEE Transactions on Antennas and Propagation, 1986.
[2] Wu L, et al. DeepMUSIC: Multiple Signal Classification via Deep Learning[J]. IEEE Signal Processing Letters, 2018.
[3] Papageorgiou G K, et al. Deep Augmented MUSIC Algorithm for DOA Estimation[J]. IEEE Transactions on Signal Processing, 2021.

---
