目  录

摘要

1 绪论

1.1 选题背景与意义

1.2国内外研究现状

1.3论文结构与章节安排

2 共享停车位信息管理与应用系统系统分析

2.1 可行性分析

2.1.1 技术可行性分析

2.1.2 经济可行性分析

2.1.3 法律可行性分析

2.2 系统功能分析

2.2.1 功能性分析

2.2.2 非功能性分析

2.3 系统用例分析

2.4 系统流程分析

2.4.1 数据流程

2.4.2 业务流程

2.5本章小结

3 共享停车位信息管理与应用系统总体设计

3.1 系统功能模块设计

3.1.1整体功能模块设计

3.1.2用户模块设计

3.1.3 评论管理模块设计

3.1.4车位信息管理模块设计

3.1.5预约信息管理模块设计

3.1.6反馈信息管理模块设计

3.2 数据库设计

3.2.1 数据库概念结构设计

3.2.2 数据库逻辑结构设计

3.3本章小结

4 共享停车位信息管理与应用系统详细设计与实现

4.1用户功能模块

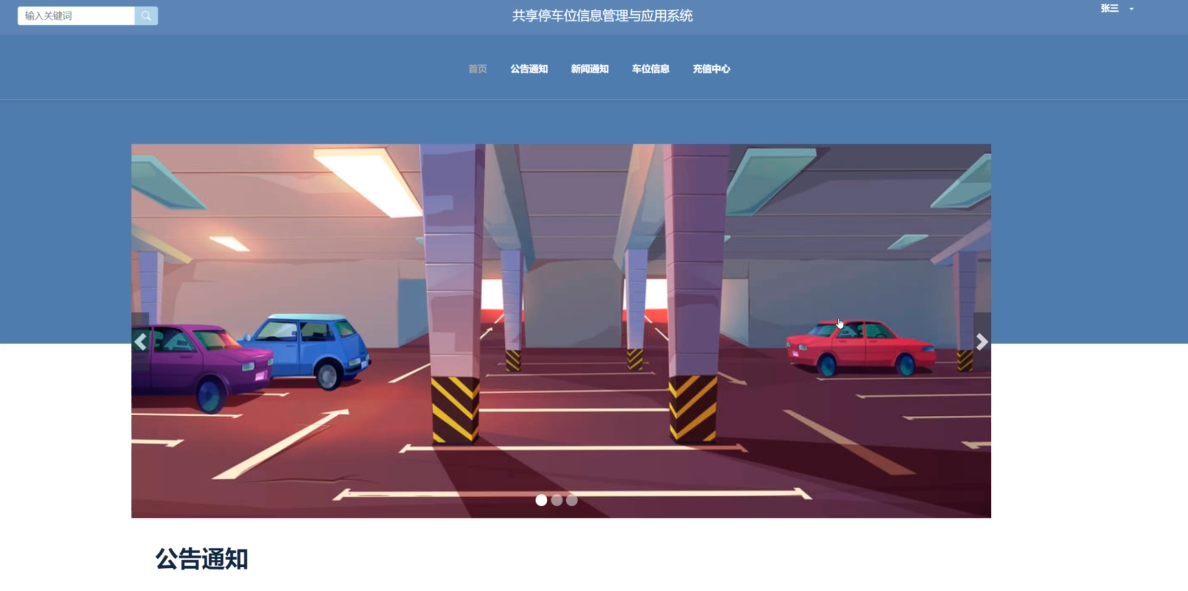

4.1.1 前台首页界面

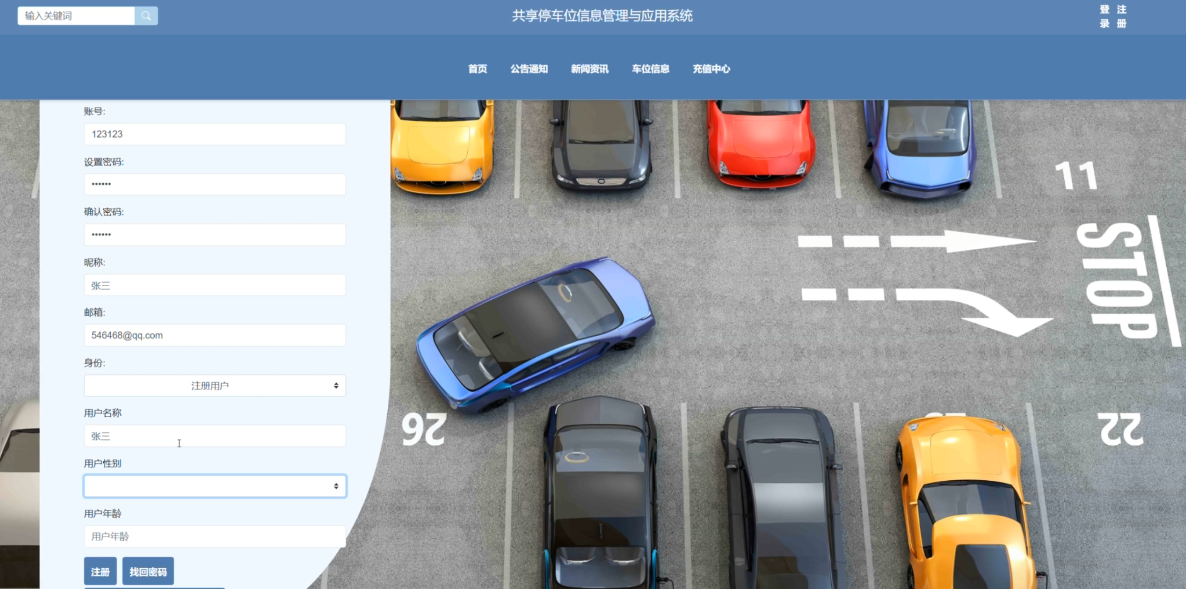

4.1.2 用户注册界面

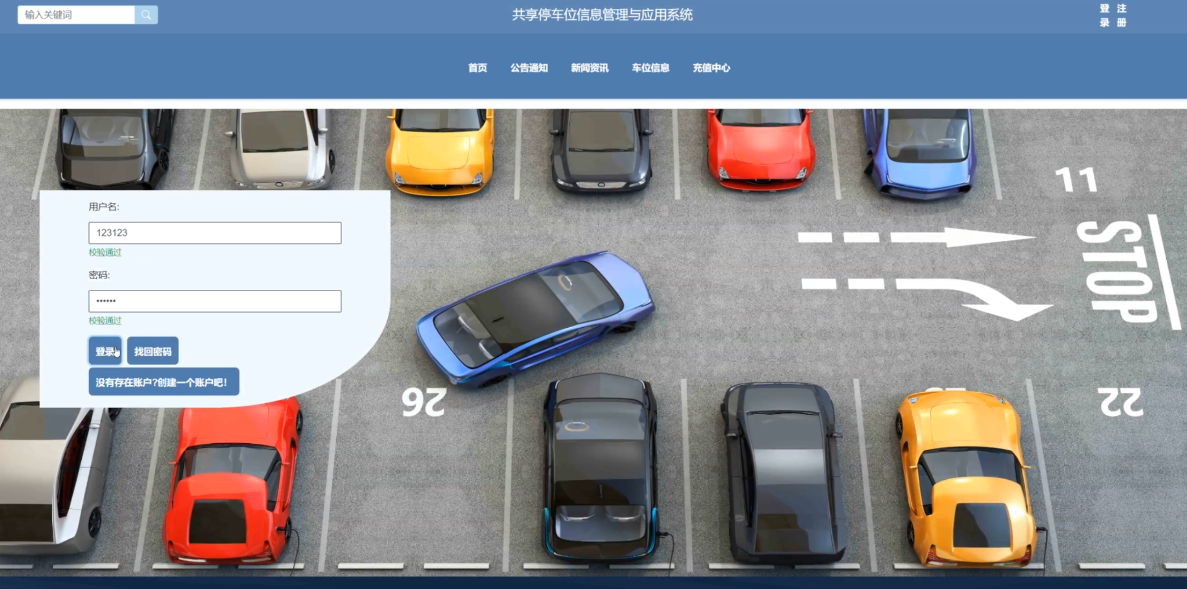

4.1.3 用户登录界面

4.1.4公告通知界面

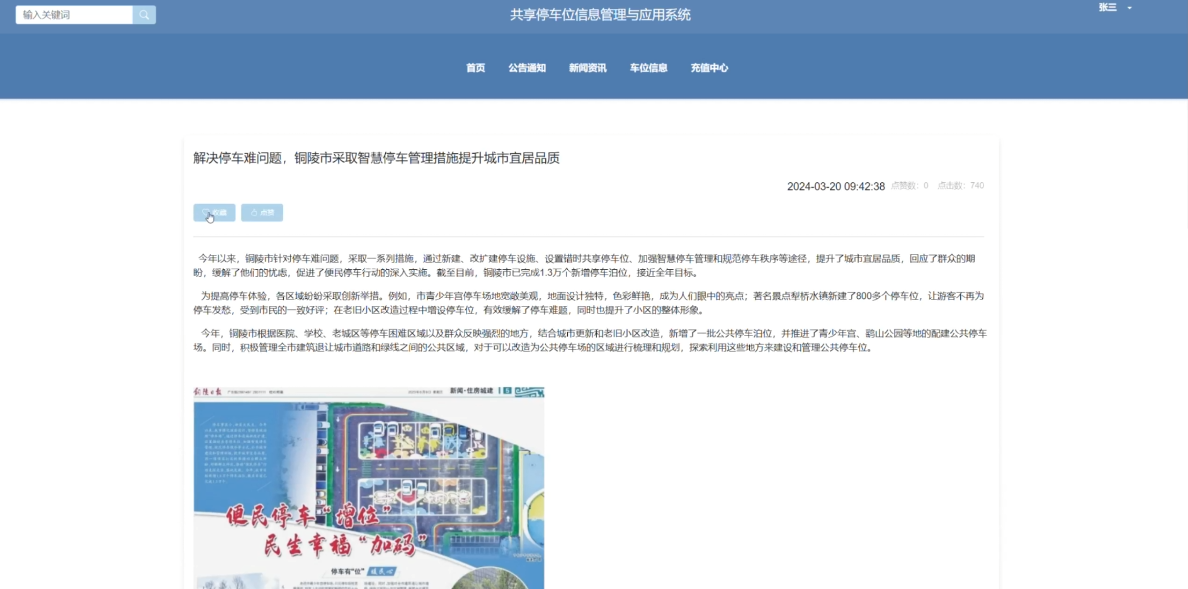

4.1.5新闻资讯界面

4.1.6车位信息详情界面

4.1.7充值中心界面

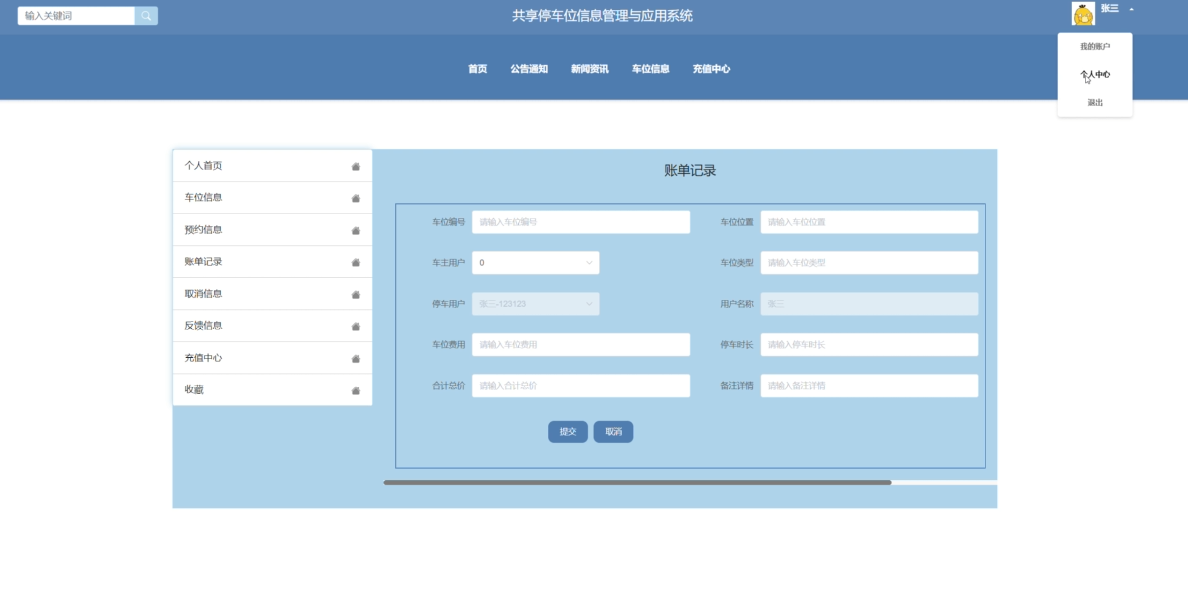

4.1.8个人中心界面

4.2后台管理功能模块

4.2.1系统用户界面

4.2.2 车位信息管理界面

4.2.3系统管理界面

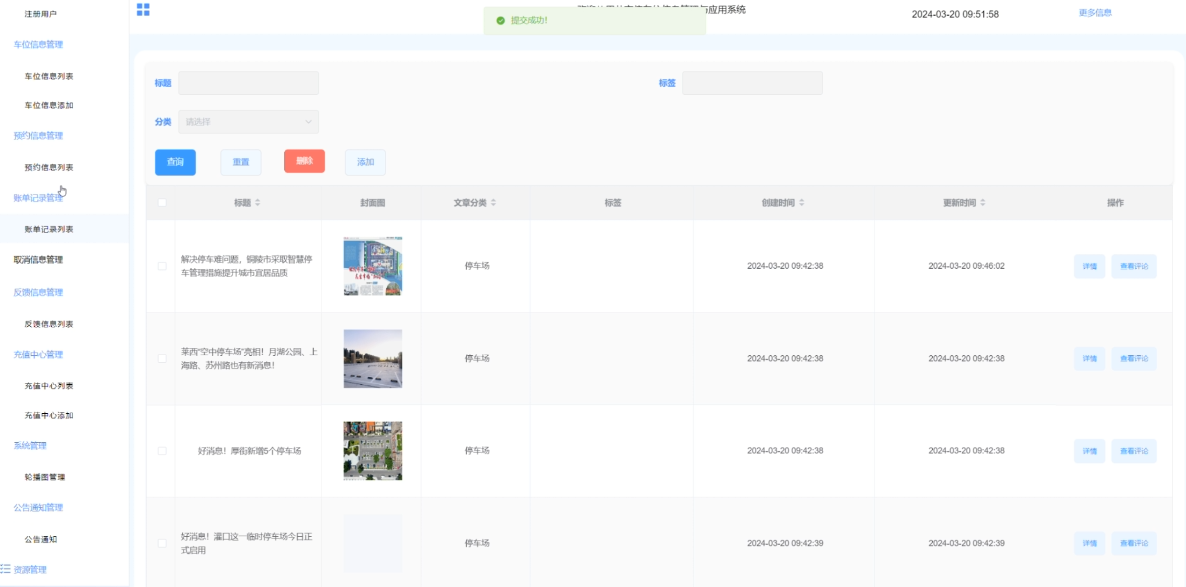

4.2.4资源管理界面

5系统测试

5.1 系统测试用例

5.2 系统测试结果

结论

参考文献

致  谢

摘要

随着城市人口的不断增加和汽车拥有数量的增加，停车位的紧缺问题愈发突出。而传统的停车管理方式效率低下、成本高昂，无法满足日益增长的停车需求。因此，开发一种高效、智能的共享停车位信息管理与应用系统具有重要的研究意义。本文分析了停车的环境特点，参考现有的共享停车位信息管理与应用系统，提出了基于SpringBoot的共享停车位信息管理与应用系统。

该系统以SpringBoot、MySQL和Java等开发技术，实现了添加、修改、查看、删除系统数据。本系统采取组件化的方式对系统进行拆分，并对数据库中各个表的增删查改、表与表之间的约束关系进行分析与设计，最终实现符合用户需求功能的商业级应用。该系统实现了共享停车位信息管理与应用系统内部的各种工作流程计算机管理化，其中包括管理员的系统用户、车位信息管理、预约信息管理、账单记录管理、取消信息管理、反馈信息管理、充值中心管理、系统管理、公告通知管理、资源管理等功能。

本次报告，首先分析了研究的背景、作用、意义，为研究工作的合理性打下了基础。针对共享停车位信息管理与应用系统的各项需求以及技术问题进行分析，证明了系统的必要性和技术可行性，然后对设计系统需要使用的技术软件以及设计思想做了基本的介绍，最后来实现共享停车位信息管理与应用系统和部署运行使用它。

关键词：Java；SpringBoot框架；共享停车位信息管理与应用系统；MySQL

Abstract

With the continuous increase of urban population and the number of cars, the shortage of parking spaces has become increasingly prominent. However, traditional parking management methods are inefficient and costly, unable to meet the growing demand for parking. Therefore, developing an efficient and intelligent shared parking space information management and application system is of great research significance. This article analyzes the environmental characteristics of parking and proposes a shared parking space information management and application system based on SpringBoot, referring to existing shared parking space information management and application systems.

The system is developed using technologies such as SpringBoot, MySQL, and Java to add, modify, view, and delete system data. This system adopts a componentized approach to split the system, and analyzes and designs the addition, deletion, querying, and modification of various tables in the database, as well as the constraint relationships between tables. Ultimately, it achieves a commercial level application that meets user needs. This system realizes the computerized management of various workflow processes within the shared parking space information management and application system, including system users for administrators, parking space information management, appointment information management, billing record management, cancellation information management, feedback information management, recharge center management, system management, announcement notification management, information management, and other functions.

This report first analyzes the background, role, and significance of the research, laying the foundation for the rationality of the research work. An analysis was conducted on the various requirements and technical issues of the shared parking space information management and application system, proving the necessity and technical feasibility of the system. Then, a basic introduction was made to the technical software and design ideas required for the system design. Finally, the implementation and deployment of the shared parking space information management and application system were discussed.

Keywords: Java; SpringBoot framework; Shared parking space information management and application system; MySQL

1 绪论

1.1 选题背景与意义

随着城市化进程的加快，城市停车难题日益突出，停车位资源短缺和停车管理不规范已成为城市交通运行的难题之一。传统的停车场管理方式存在诸多问题，如停车位利用率低、停车位搜索困难、停车缴费不便等。为解决这些问题，共享停车位信息管理与应用系统应运而生。

共享停车位信息管理与应用系统通过利用现代信息技术和互联网平台，实现对停车位资源的信息化管理和实时动态监控，以提高停车位的利用率和管理效率，缓解停车难题，优化城市交通资源配置。通过系统化的停车位信息采集、共享和应用，实现停车位的智能化分配、预约和导航，为驾驶员提供更便捷、高效的停车体验。

共享停车位信息管理与应用系统的研究具有重要的实践意义和社会意义。通过系统化的停车位信息管理，可以实现对停车资源的精准配置和监控，提高停车位利用率，降低城市停车空间的浪费。系统可以为驾驶员提供实时的停车位信息、导航和预约服务，有助于解决停车难题，减少城市交通拥堵。还可以为城市交通管理部门提供实时数据支持，帮助其进行交通拥堵状况分析和优化停车政策制定。共享停车位信息管理与应用系统是智慧城市建设的重要组成部分，可以借助互联网和大数据技术，推动城市交通智能化发展。

1.2国内外研究现状

随着城市化进程的加速推进，机动车数量不断增加，城市停车问题逐渐凸显。传统停车场已难以满足停车需求，因此共享停车位信息管理与应用系统的研究变得尤为重要。通过有效管理和共享停车位信息，可以提高城市停车资源利用率，改善交通拥堵问题，减少环境污染，并提升城市居民生活质量。

在国内，共享停车位信息管理与应用系统的研究正逐渐兴起。一些城市已经开始尝试利用智能技术，建立停车位信息数据库，实现停车位的实时监测和管理。同时，一些互联网企业也开始涉足共享停车位领域，推出了一些APP平台，提供停车位实时查询、预约和支付等功能，为解决停车难问题提供了新的解决方案。

在国外，一些发达国家已经取得了一定的进展，在共享停车位信息管理与应用系统方面做出了一些重要探索和成果。例如，欧洲一些国家的一些城市已经建立了智能停车系统，实现了停车位的实时监控和管理，通过车载传感器和智能手机APP等方式，提供了更便捷的停车服务。同时，一些国外企业也研发了一些先进的停车技术，如无人驾驶泊车等，为共享停车位信息管理提供了新的思路和方法。

尽管在共享停车位信息管理与应用系统领域国内外的研究还处于起步阶段，但是随着智能技术的不断发展和普及，共享停车位信息管理与应用系统的研究将会逐渐深入，为城市停车问题的解决提供更为有效的解决方案。随着研究的深入，相关领域的创新技术也将不断涌现，促进城市交通管理和城市发展水平的提升。

1.3论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章：引言。此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章：系统需求分析。章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章：系统的设计。主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章：系统的实现。根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 共享停车位信息管理与应用系统系统分析

系统需求分析是系统开发的一个关键环节，它在系统的设计和实现上起到了一个承上启下的位置。系统需求分析是对所需要做的系统进行一个需求的挖掘，如果分析的准确可以精准的解决现实中碰到的问题。如果分析不到位会影响后期系统的实现。一个系统的优秀程度需求分析也是占据了非常大的比例，如果需求分析不到位，后面的系统设计要实现就是一个偏离导航的设计。

2.1 可行性分析

系统可行行分析是对系统对系统可行性进行一个探讨。在探讨系统的可行性上我们主要从技术上的可行性和经济上的可行性以及法律层面的可行性上进行分析，如果三个层面度通过，我们则认为系统是比较可行的。

2.1.1 技术可行性分析

共享停车位信息管理与应用系统在数据的存储上使用的MySQL数据库，在共享停车位信息管理与应用系统开发中使用了Java、HTML、TOMCAT、SpringBoot这些开发工具的使用，能够给我们的编写工作带来许多的便利。系统使用B/S模式进行开发，使系统的可扩展性和维护性更佳，减少系统配置代码，简化编程代码，目前B/S模式是目前最受欢迎的一种模式。

2.1.2 经济可行性分析

从经济可行性上看项目在开发阶段需要一台开发PC，在生产阶段需要web服务器和数据库服务器。一台个人PC从经济上来看也不是太多问题，在后期的系统部署生产上来说，服务器的投入也不会过高，在经济层面上是一个比较可行的。

2.1.3 法律可行性分析

系统从法律层面上来看没有对第三方有其他法律层面的问题，系统数据库采用的MySQL开源社区数据库、框架采用的是开源的SpringBoot。系统资讯和相关内容也是符合法律层面的。在源码的管理上采用git开源进行管理，所以在法律可行性上是成立的。

2.2 系统功能分析

2.2.1 功能性分析

共享停车位信息管理与应用系统我划分为了普通用户管理模块和管理员模块两大部分。

普通用户管理模块：

（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现预约车位及评论等操作，就必须有这个系统的账号，如果没有账号的话，可以注册用户进行相关的操作，同时用户还可以通过“我的”这个按钮对个人信息以及操作的信息进行管控。

（2）查看共享停车位信息管理与应用系统的首页信息：共享停车位信息管理与应用系统的首页信息包含了首页、公告通知、新闻资讯、车位信息、充值中心等。

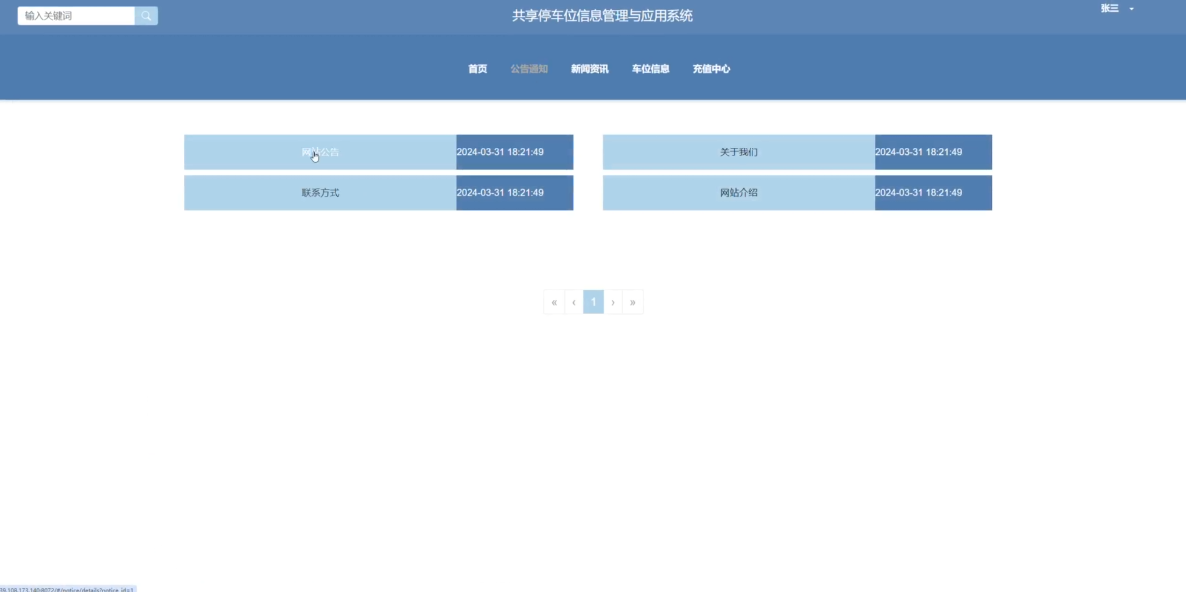

（3）公告通知：当用户点击“公告通知”这一菜单按钮，会显示管理员在后台发布的所有的公告通知，可以查看详情；

（4）新闻资讯：当用户点击“新闻资讯”这一菜单按钮，会显示管理员在后台发布的所有的新闻资讯，可以查看详情，进行收藏、点赞、评论等；

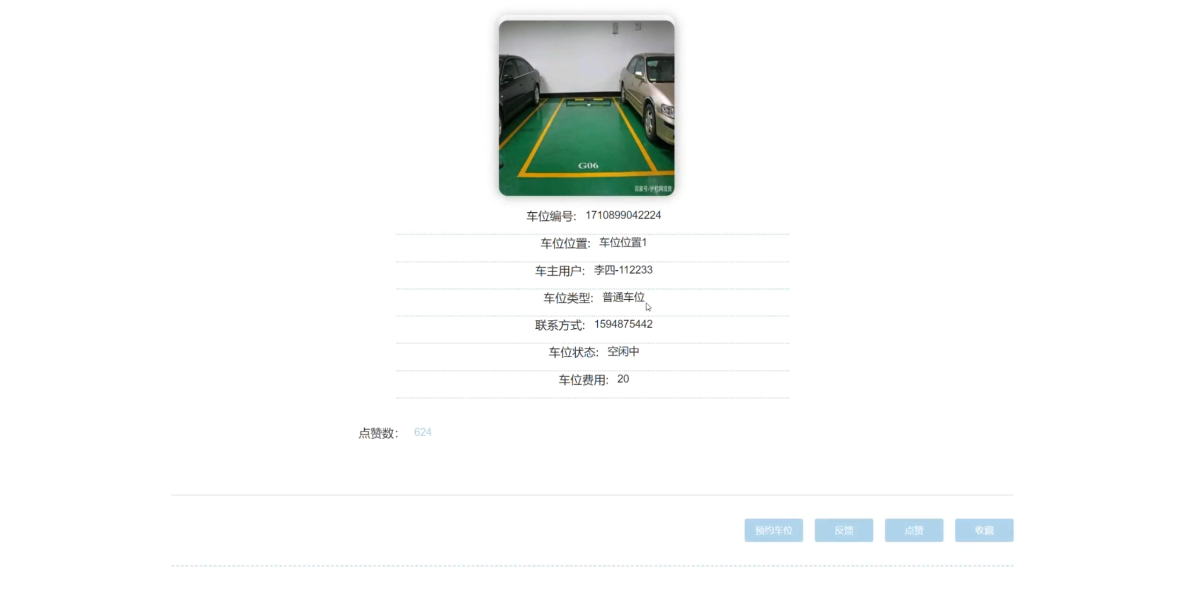

（5）车位信息：用户可以查看车位的所有信息，包括车位编号、车位位置、车主用户、车位类型、联系方式、车位状态、车位费用、车位详情等。支持通过关键字或车位状态搜索的方式对车位信息进行查询，在查询到自己想要了解的车位信息的时候，可以进入查看详细的介绍，点击“预约车位”这一按钮以后会跳转到预约车位信息填写的界面，根据提示填写好停车的信息，点击“提交”以后停车就完成了，在车位信息详情这个界面，同时支持用户对喜欢的车位信息进行反馈、点赞、收藏以及评论的功能。

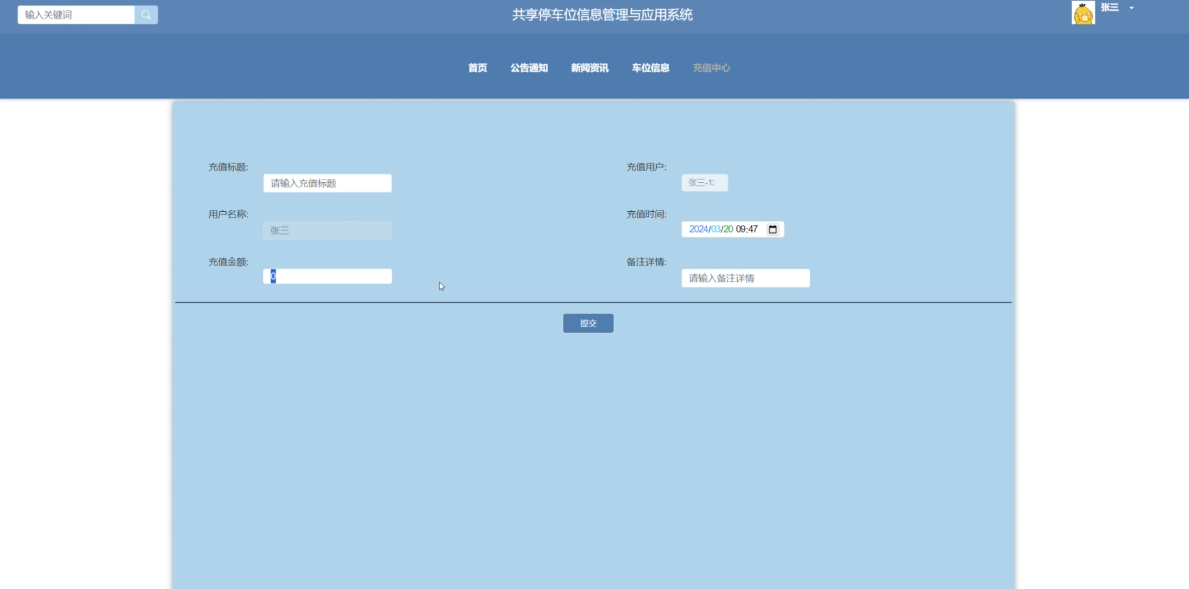

（6）充值中心：用户可以点击充值中心菜单，进入到充值中心界面，提交充值金额，管理员在后台进行审核。

（7）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改进行管控。

（8）个人中心：用户点击右上角的“用户名”，然后点击“个人中心”可查看个人首页、车位信息、预约信息、账单记录、取消信息、反馈信息、充值中心和自己收藏的信息并对其进行管理。

管理员管理模块：

（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。

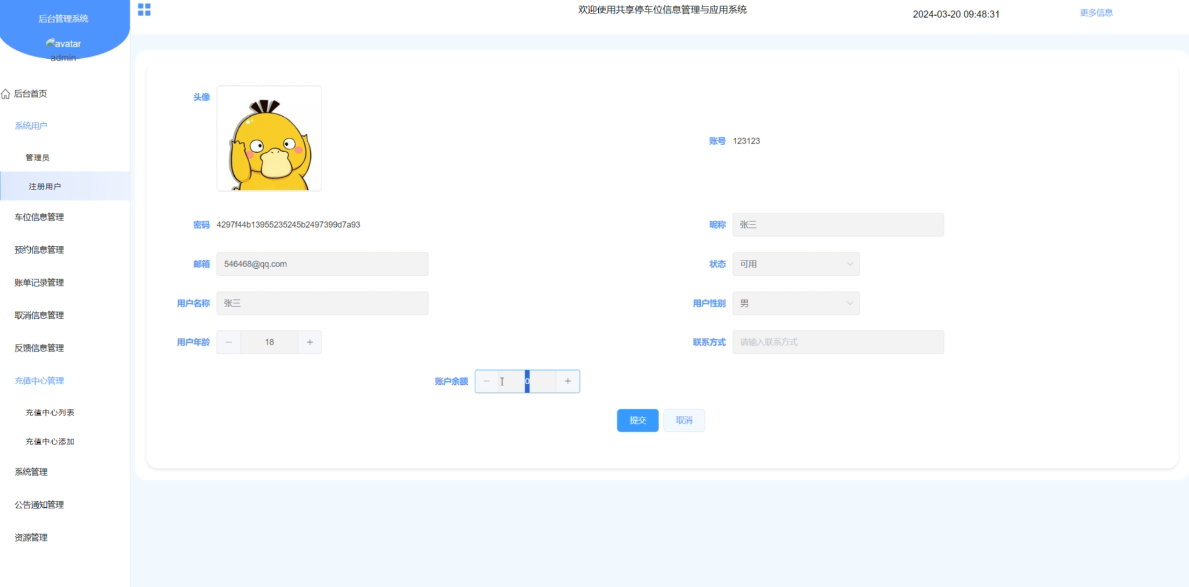

（2）系统用户：管理员可以对共享停车位信息管理与应用系统中的管理员和普通用户进行增删改查。

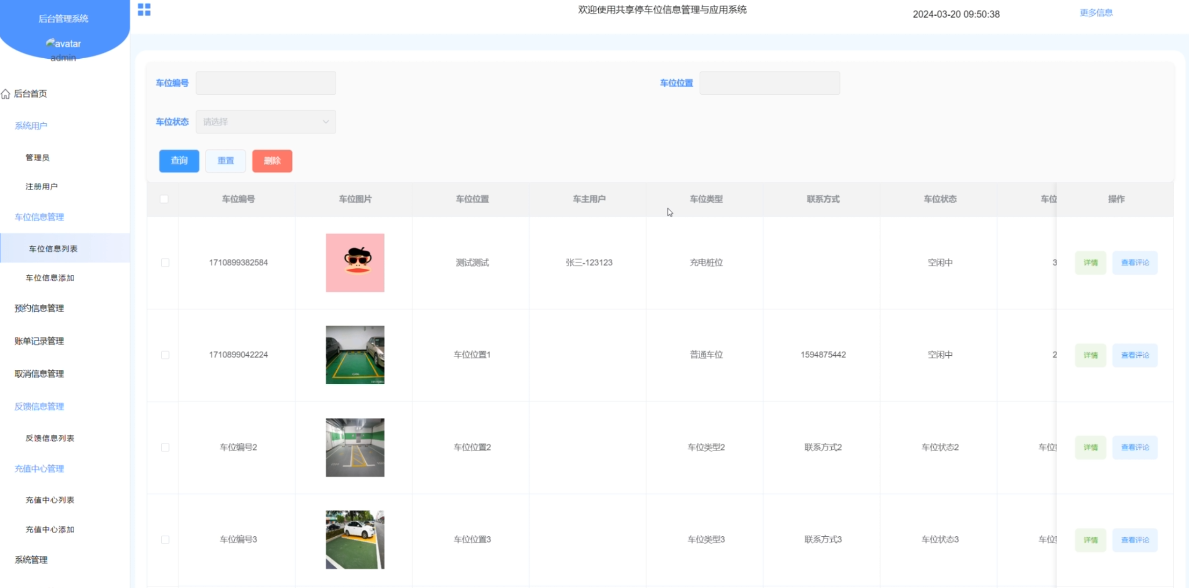

（3）车位信息管理：管理员点击“车位信息管理”会显示出所有的车位信息，支持输入车位编号或者车位状态对车位信息进行查询，如果想要添加新的车位信息，点击“添加”按钮，输入车位编号、车位位置、车主用户、车位类型、联系方式、车位状态、车位费用、车位详情等信息，点击“提交”按钮就可以添加了，同时可以选择某一条车位信息，点击“删除”进行删除，也可以对用户提交的车位信息评论的信息进行管控。

（4）预约信息管理：管理员点击“预约信息管理”可以对前台用户的预约信息进行管理，也可以点击右侧的“取消预约”“结束停车”按钮进行相关操作。

（5）账单记录管理：管理员点击“账单记录管理”可以对前台用户的停车账单记录信息进行管理。

（6）取消信息管理：管理员点击“取消信息管理”可以对用户的停车取消信息进行管理。

（7）反馈信息管理：管理员可以对用户提交的反馈信息进行回复。

（8）充值中心管理：管理员可以对前台用户的充值中心信息进行审核管理。

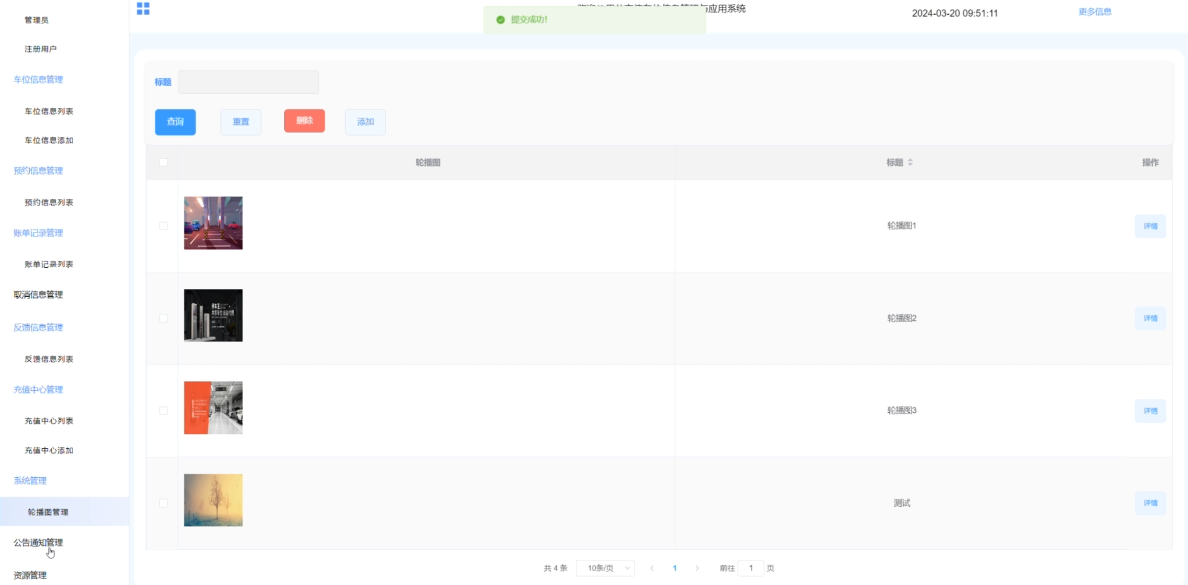

（9）系统管理：管理员点击“系统管理”菜单可以对首页展示的轮播图。

（10）公告通知管理：管理员点击“公告通知管理”菜单可以查看到系统中的所有公告通知信息，对已经存在的公告通知，管理员可以修改，也可以添加新的公告通知或者删除公告通知。

（11）资源管理：管理员可以对共享停车位信息管理与应用系统前台展示的新闻资讯以及新闻资讯所属的分类进行管控。

2.2.2 非功能性分析

共享停车位信息管理与应用系统的非功能性需求，比如共享停车位信息管理与应用系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1共享停车位信息管理与应用系统非功能需求表

安全性	主要指共享停车位信息管理与应用系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指共享停车位信息管理与应用系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响共享停车位信息管理与应用系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着共享停车位信息管理与应用系统的页面展示内容进行操作，就可以了。
可维护性	共享停车位信息管理与应用系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

共享停车位信息管理与应用系统的完整UML用例图分别是图2-1和2-2。

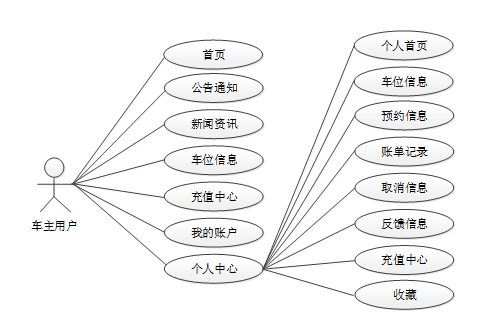

图2-1就是普通用户角色的用例展示。

图2-1 共享停车位信息管理与应用系统普通用户角色用例图

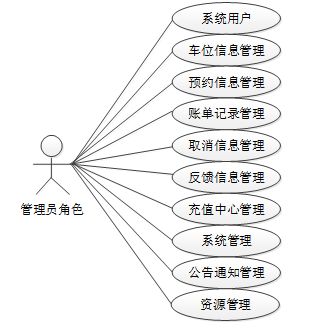

图2-2就是管理员角色的用例展示。

图2-2 共享停车位信息管理与应用系统管理员角色用例图

2.4 系统流程分析

2.4.1 数据流程

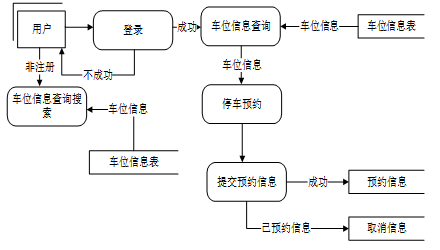

开发共享停车位信息管理与应用系统最主要的一个目的就是实现用户对车位信息的停车预约，图2-3就是系统的数据流图。

图2-3停车预约操作展开图

2.4.2 业务流程

分析完共享停车位信息管理与应用系统的数据流，那么接下来我们来看系统的业务流程，图2-4就是业务流程图：

图2-4业务流程图

2.5本章小结

本章主要通过对共享停车位信息管理与应用系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个共享停车位信息管理与应用系统要实现的功能。同时也为共享停车位信息管理与应用系统的代码实现和测试提供了标准。

3 共享停车位信息管理与应用系统总体设计

本章主要讨论的内容包括共享停车位信息管理与应用系统的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本共享停车位信息管理与应用系统中的用例。那么接下来就要开始对本共享停车位信息管理与应用系统的架构、主要功能和数据库开始进行设计。共享停车位信息管理与应用系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

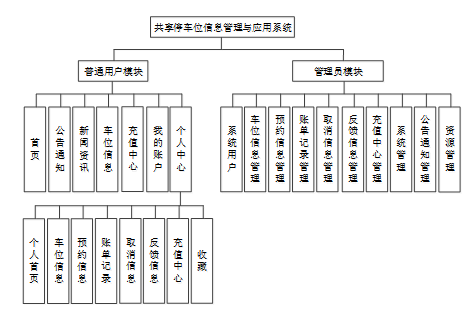

图3-1 共享停车位信息管理与应用系统功能模块图

3.1.2用户模块设计

本系统的用户包括管理员和用户两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-2用户模块结构图

3.1.3 评论管理模块设计

共享停车位信息管理与应用系统是一个交流性质的公开平台，用户在平台上提交评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-3评论管理模块结构图

3.1.4车位信息管理模块设计

共享停车位信息管理与应用系统是需要存储不少车位信息，其模块功能结构，具体的结构图如下：

图3-4车位信息模块结构图

3.1.5预约信息管理模块设计

共享停车位信息管理与应用系统是需要存储不少预约信息，其模块功能结构，具体的结构图如下：

图3-5预约信息模块结构图

3.1.6反馈信息管理模块设计

共享停车位信息管理与应用系是需要存储不少反馈信息，其模块功能结构，具体的结构图如下：

图3-6反馈信息模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

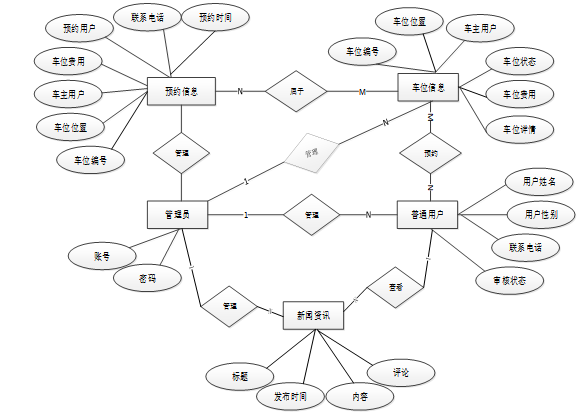

下面是整个共享停车位信息管理与应用系统中主要的数据库表总E-R实体关系图。

图3-7 共享停车位信息管理与应用系统总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中共享停车位信息管理与应用系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表appointment_information (预约信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	appointment_information_id	int	10	0	N	Y		预约信息ID
2	parking_space_number	varchar	64	0	Y	N		车位编号
3	parking_position	varchar	64	0	Y	N		车位位置
4	car_owners_and_users	int	10	0	Y	N	0	车主用户
5	parking_space_type	varchar	64	0	Y	N		车位类型
6	parking_fee	varchar	64	0	Y	N		车位费用
7	appointment_users	int	10	0	Y	N	0	预约用户
8	contact_phone_number	varchar	64	0	Y	N		联系电话
9	appointment_time	datetime	19	0	Y	N		预约时间
10	note_details	text	65535	0	Y	N		备注详情
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表billing_records (账单记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	billing_records_id	int	10	0	N	Y		账单记录ID
2	parking_space_number	varchar	64	0	Y	N		车位编号
3	parking_position	varchar	64	0	Y	N		车位位置
4	car_owners_and_users	int	10	0	Y	N	0	车主用户
5	parking_space_type	varchar	64	0	Y	N		车位类型
6	parking_users	int	10	0	Y	N	0	停车用户
7	user_name	varchar	64	0	Y	N		用户名称
8	parking_fee	varchar	64	0	Y	N		车位费用
9	parking_duration	varchar	64	0	Y	N		停车时长
10	total_price	varchar	64	0	Y	N		合计总价
11	note_details	varchar	64	0	Y	N		备注详情
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表cancel_information (取消信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cancel_information_id	int	10	0	N	Y		取消信息ID
2	parking_space_number	varchar	64	0	Y	N		车位编号
3	parking_position	varchar	64	0	Y	N		车位位置
4	car_owners_and_users	int	10	0	Y	N	0	车主用户
5	parking_space_type	varchar	64	0	Y	N		车位类型
6	cancel_user	int	10	0	Y	N	0	取消用户
7	cancel_time	datetime	19	0	Y	N		取消时间
8	reason_for_cancellation	varchar	64	0	Y	N		取消原因
9	cancel_details	text	65535	0	Y	N		取消详情
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表feedback_information (反馈信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	feedback_information_id	int	10	0	N	Y		反馈信息ID
2	parking_space_number	varchar	64	0	Y	N		车位编号
3	parking_position	varchar	64	0	Y	N		车位位置
4	parking_space_type	varchar	64	0	Y	N		车位类型
5	car_owners_and_users	int	10	0	Y	N	0	车主用户
6	feedback_to_users	int	10	0	Y	N	0	反馈用户
7	feedback_time	datetime	19	0	Y	N		反馈时间
8	feedback_type	varchar	64	0	Y	N		反馈类型
9	feedback_content	text	65535	0	Y	N		反馈内容
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表parking_space_information (车位信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	parking_space_information_id	int	10	0	N	Y		车位信息ID
2	parking_space_number	varchar	64	0	Y	N		车位编号
3	parking_space_image	varchar	255	0	Y	N		车位图片
4	parking_position	varchar	64	0	Y	N		车位位置
5	car_owners_and_users	int	10	0	Y	N	0	车主用户
6	parking_space_type	varchar	64	0	Y	N		车位类型
7	contact_information	varchar	64	0	Y	N		联系方式
8	parking_space_status	varchar	64	0	Y	N		车位状态
9	parking_fee	varchar	64	0	Y	N		车位费用
10	parking_space_details	text	65535	0	Y	N		车位详情
11	praise_len	int	10	0	N	N	0	点赞数
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表registered_users (注册用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registered_users_id	int	10	0	N	Y		注册用户ID
2	user_name	varchar	64	0	N	N		用户名称
3	user_gender	varchar	64	0	Y	N		用户性别
4	user_age	int	10	0	Y	N	0	用户年龄
5	contact_information	varchar	64	0	Y	N		联系方式
6	account_balance	int	10	0	Y	N	0	账户余额
7	examine_state	varchar	16	0	N	N	已通过	审核状态
8	user_id	int	10	0	N	N	0	用户ID
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表voucher_center (充值中心)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	voucher_center_id	int	10	0	N	Y		充值中心ID
2	recharge_title	varchar	64	0	Y	N		充值标题
3	recharge_users	int	10	0	Y	N	0	充值用户
4	user_name	varchar	64	0	Y	N		用户名称
5	recharge_time	datetime	19	0	Y	N		充值时间
6	recharge_amount	int	10	0	Y	N	0	充值金额
7	recharge_status	varchar	64	0	Y	N		充值状态
8	note_details	varchar	64	0	Y	N		备注详情
9	pay_state	varchar	16	0	N	N	未支付	支付状态
10	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.3本章小结

整个共享停车位信息管理与应用系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 共享停车位信息管理与应用系统详细设计与实现

共享停车位信息管理与应用系统的详细设计与实现主要是根据前面的共享停车位信息管理与应用系统的需求分析和共享停车位信息管理与应用系统的总体设计来设计页面并实现业务逻辑。主要从共享停车位信息管理与应用系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

当进入共享停车位信息管理与应用系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

共享停车位信息管理与应用系统的游客和普通用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2注册界面图

注册关键代码如下所示。

/**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

4.1.3 用户登录界面

共享停车位信息管理与应用系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当普通用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到共享停车位信息管理与应用系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录的逻辑代码如下所示。

/**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

            String res = String.valueOf(service.runCountSql(sql).getSingleResult());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            tokenService.save(accessToken);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

}

4.1.4公告通知界面

当访客点击共享停车位信息管理与应用系统中导航栏上的“公告通知”后将会进入到该“公告通知”列表的界面，然后选择想要看的公告通知，点击进入到详细界面。公告通知列表展示界面如下图所示。

图4-4公告通知列表展示界面图

4.1.5新闻资讯界面

当访客点击共享停车位信息管理与应用系统中导航栏上的“新闻资讯”后将会进入到该“新闻资讯”列表的界面，然后选择想要看的新闻资讯，点击进入到详细界面，在详细界面可以收藏+赞+评论等操作。新闻资讯界面如下图4-5所示。

图4-5新闻资讯界面图

4.1.6车位信息详情界面

用户可以查看车位信息，在查询到自己想要了解的车位信息的时候，可以进入查看详细的介绍，可以了解到该车位信息的车位编号、车位位置、车主用户、车位类型、联系方式、车位状态、车位费用、车位详情等，同时可以对点击下方的“预约车位”、“反馈”、“点赞”、“收藏”进行相关操作，也可以在下方评论区输入想要评论的内容进行评论。

车位信息详情界面如下图4-6所示。

图4-6车位信息详情界面图

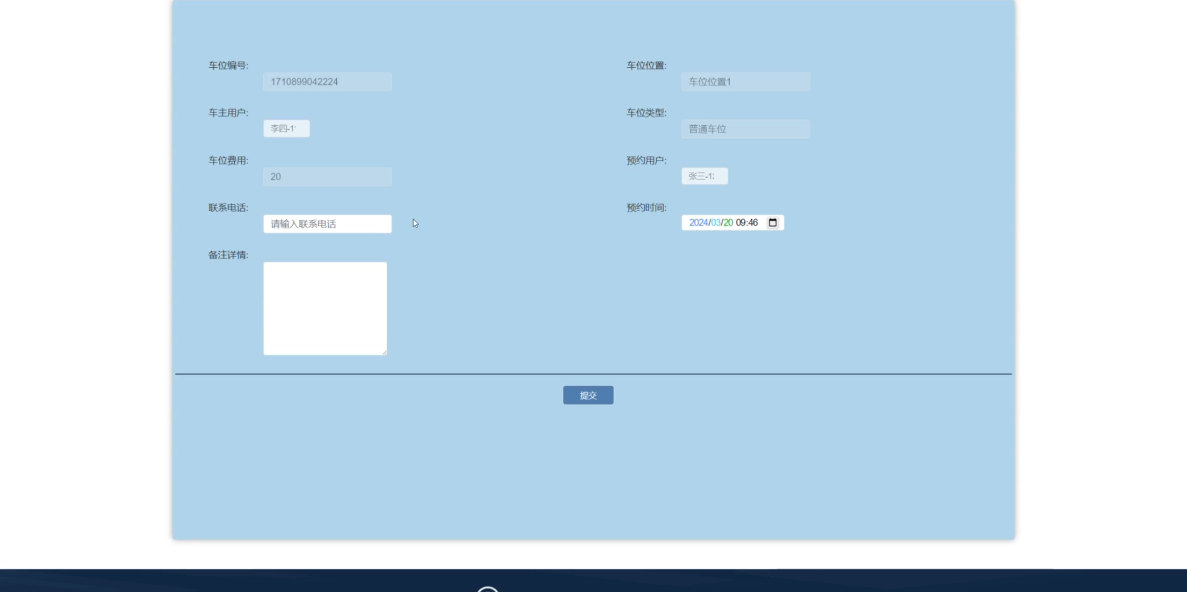

预约车位信息提交界面如下图4-7所示。

图4-7预约车位信息提交界面图

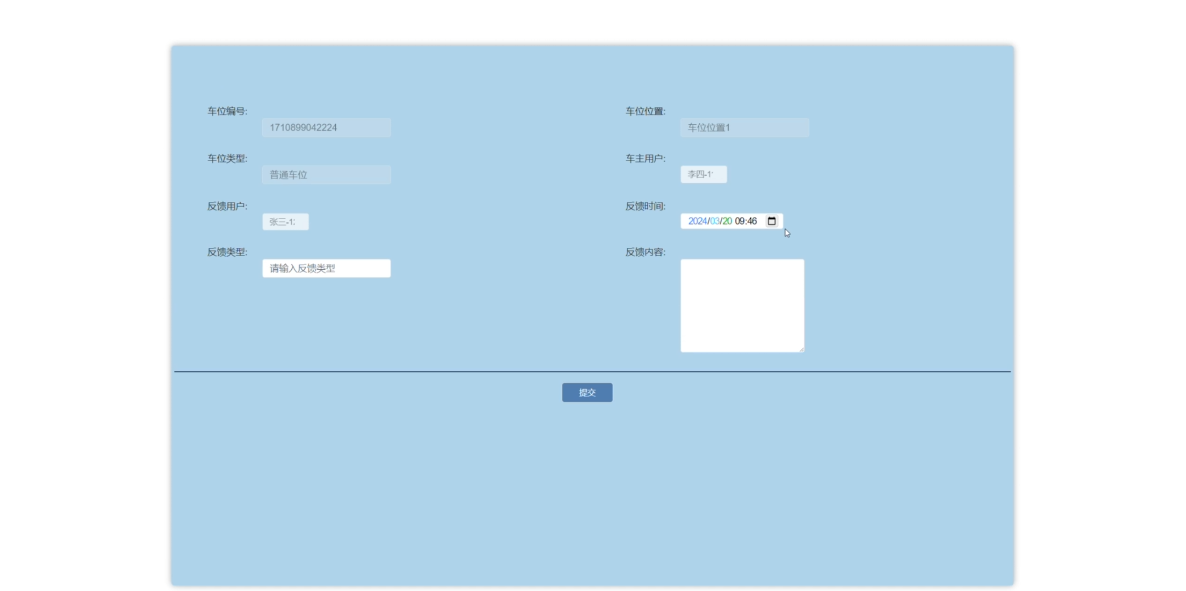

反馈信息提交界面如下图4-8所示。

图4-8反馈信息提交界面图

4.1.7充值中心界面

用户点击充值中心菜单，进入到充值中心界面，输入充值金额点击提交。充值中心界面如下图4-9所示。

图4-9充值中心界面图

4.1.8个人中心界面

当用户点击右上角“我的”这个按钮，会出现子菜单，点击“个人中心”可以对个人首页、车位信息、预约信息、账单记录、取消信息、反馈信息、充值中心和收藏的信息进行设置管理。个人中心界面如下图4-10所示。

图4-10个人中心界面图

4.2后台管理功能模块

4.2.1系统用户界面

共享停车位信息管理与应用系统中的管理人员在“系统用户”这一菜单是中可以对注册的普通用户以及管理员进行管控。界面如下图4-11所示。

图4-11用户管理界面图

添加用户信息关键代码如下：

  @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

public Map<String, Object> addMap(Map<String,Object> map){

    service.insert(map);

     return success(1);

 }

4.2.2 车位信息管理界面

管理员点击“车位信息管理”会显示出所有的车位信息，支持输入车位编号或车位状态对信息进行查询，如果想要添加新的车位信息，点击“添加”按钮，输入车位编号、车位位置、车主用户、车位类型、联系方式、车位状态、车位费用、车位详情等信息，点击“提交”按钮就可以添加了，同时可以选择某一条车位信息，点击“删除”进行删除，也可以对用户提交的车位信息评论的信息进行管控。界面如下图4-12所示。

图4-12车位信息管理界面图

4.2.3系统管理界面

管理人员在“系统管理”这一菜单下是可以对共享停车位信息管理与应用系统内的轮播图进行添加修改的，其管理界面如下图4-13所示。

图4-13系统轮播图管理界面图

4.2.4资源管理界面

管理员点击“资源管理”菜单能够对其下子菜单新闻资讯和新闻资讯的分类进行增删改查。界面如下图4-14所示。

图4-14资源管理界面图

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、新闻资讯展示功能测试、车位信息添加、车位信息搜索、密码修改、预约车位功能测试，如表5-1、5-2、5-3、5-4、5-5、5-6所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

新闻资讯查看功能测试：

表5-2 新闻资讯查看功能测试表

用例名称	新闻资讯查看
目的	测试新闻资讯查看功能
前提	用户登录
测试流程	点击新闻资讯列表
预期结果	可以查看到所有新闻资讯信息
实际结果	实际结果与预期结果一致

管理员添加车位信息界面测试：

表5-3 管理员添加车位信息界面测试表

用例名称	添加车位信息测试用例
目的	测试车位信息添加功能
前提	管理员用户正常登录情况下
测试流程	1）管理员点击车位信息，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的车辆信息
实际结果	实际结果与预期结果一致

车位信息搜索功能测试：

表5-4车位信息搜索功能测试表

用例名称	车位信息搜索测试
目的	测试车车位信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的车位信息
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

预约车位功能测试：

表5-6预约车位功能测试表

用例名称	预约车位测试用例
目的	测试用户预约车位功能
前提	用户正常登录情况下
测试流程	1）搜索查看车位信息，点击预约车位。 2）填写预约车位信息，点击进行提交。
预期结果	停车成功
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写共享停车位信息管理与应用系统的测试用例，已经检测完毕用户登录功能测试、新闻资讯展示功能测试、车位信息添加、车位信息搜索、密码修改、预约车位功能测试，通过这6大模块为共享停车位信息管理与应用系统的后期推广运营提供了强力的技术支撑。

结论

本文描述了共享停车位信息管理与应用系统设计与实现的原理和开发过程，该系统是通过SpringBoot框架来搭建后台，中间件使用的是Tomcat服务器，配合Java开发语言，数据库管理平台采用开源的MySQL，前端使用的主要是HTML页面展示技术，实现了系统的开发。

在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从开发这个共享停车位信息管理与应用系统的过程中我也收获了许许多多宝贵的方法以及设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、Java、SpringBoot、MySQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。
