第四章 总体设计

本章主要讨论的内容包括医护辅助APP的功能模块设计、数据库系统设计。

4.1系统架构设计

本医护辅助APP 从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

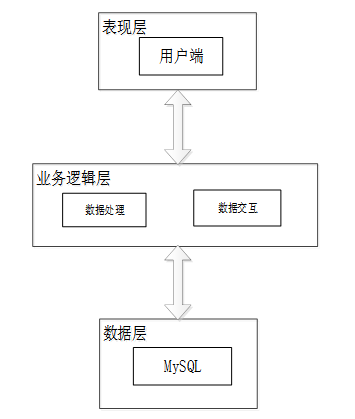

图 4-1医护辅助APP 架构设计图

表现层（UI）：也称为用户界面层，它负责与用户进行直接的交互。一个优秀的UI设计能够显著提升用户的体验，确保用户在使用医护辅助APP 时感到舒适和便捷。为了确保良好的兼容性，UI界面设计需要适应不同版本的平台和各种屏幕尺寸的分辨率。此外，UI交互功能必须合理设计，确保用户的操作能够得到相应的反馈和结果，这要求表现层与业务逻辑层之间保持良好的通信和协同工作。

业务逻辑层（BLL）：这一层主要处理医护辅助APP 的数据和业务逻辑。当用户通过表现层提交数据时，业务逻辑层会接收这些数据，进行处理，并将结果传递给数据层进行存储或查询。同时，当系统需要从数据层读取数据时，业务逻辑层会处理这些数据，并将其传递给表现层进行展示。

数据层（DL）：虽然本医护辅助APP 的数据存储在服务端的MySQL数据库中，但数据层仍然作为一个独立的部分存在。它的主要功能是存储和管理医护辅助APP 的数据。数据层与MySQL数据库进行交互，执行数据的增、删、改、查等操作，确保数据的完整性和安全性。

这三个层次相互独立但又紧密协作，共同构成了医护辅助APP 的完整架构。通过合理的分层设计，可以提高系统的可维护性、可扩展性和可重用性，为用户提供更好的服务和体验。

4.2系统模块设计

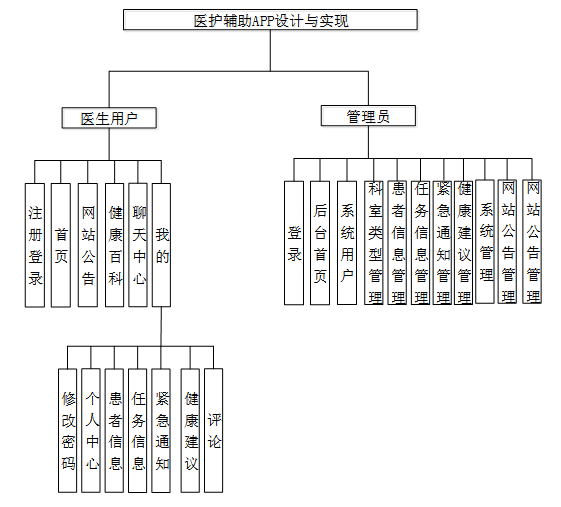

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本医护辅助APP 中的用例。那么接下来就要开始对本医护辅助APP 的架构、主要功能和数据库开始进行设计。医护辅助APP 根据前面章节的需求分析得出，医护辅助APP 的功能模块图如下图所示。

图 4-2功能模块图

4.3数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

4.3.1数据库概念结构设计

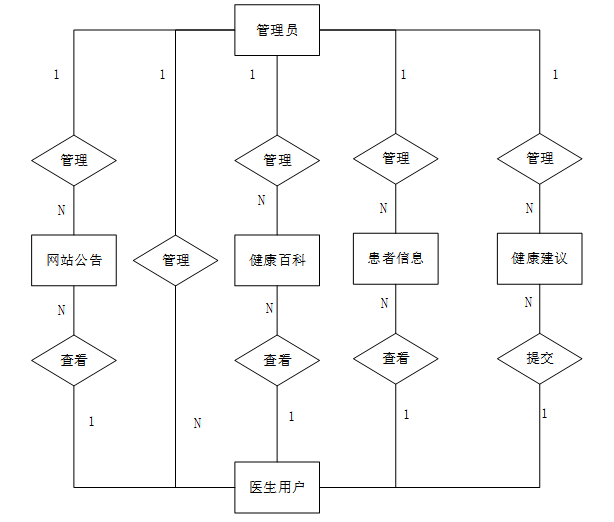

下面是整个医护辅助APP 中主要的数据库表总E-R实体关系图。

图 4-3总E-R关系图

4.3.2数据库逻辑结构设计

通过上一小节中医护辅助APP 中总E-R关系图上得出一共需要创建多个数据表。在此主要罗列几个主要的数据库表结构设计。

第五章 详细设计与实现

医护辅助APP的详细设计与实现主要是根据前面的医护辅助APP 的需求分析和医护辅助APP 的总体设计来设计页面并实现业务逻辑。主要从医护辅助APP 界面实现、业务逻辑实现这两部分进行介绍。

5.1前端首页模块

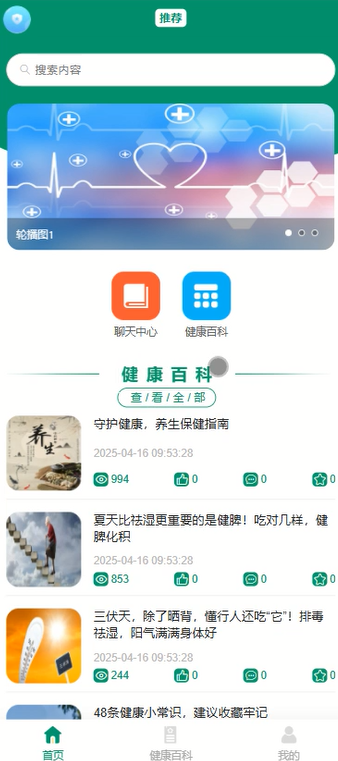

首页汇总医生的日常任务、重要通知、健康建议和相关公告，为医生提供一站式信息展示，确保工作效率和信息的及时传递。前台首页模块展示如下图所示。

图 5-1前台首页模块图

5.2用户注册模块

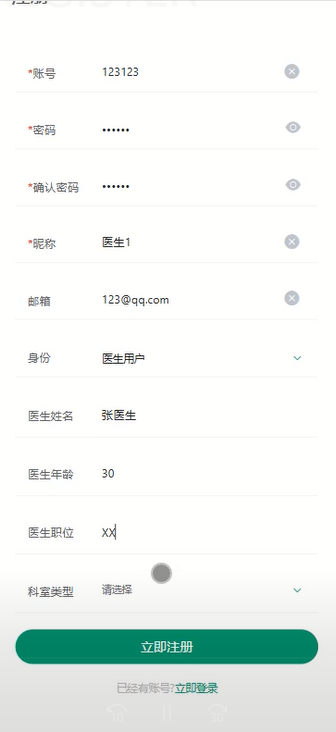

不是医护辅助APP 中正式用户的是可以在线进行注册的，当填写上自己的账号+设置密码+确认密码+昵称+邮箱+手机号+身份证号+患者姓名+患者性别等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用户注册模块展示如下图所示。

图 5-2注册模块图

5.3登录模块

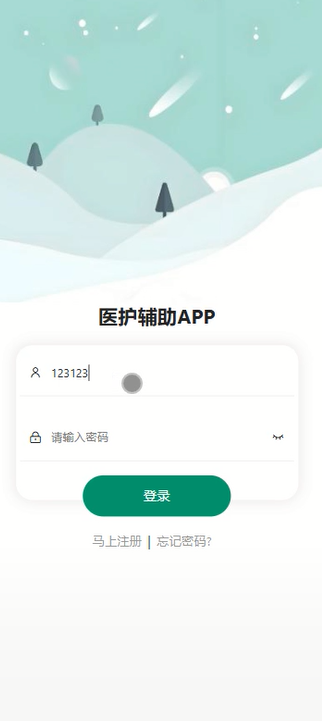

医护辅助APP 中的前台上注册后的用户是可以通过自己的用户名+密码进行登录的，当用户输入完整的自己的用户名+密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的用户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到医护辅助APP 的首页中，否则将会提示相应错误信息，登录模块如下图所示。

图 5-3登录模块图

5.4前端医生用户功能模块

5.4.1网站公告模块

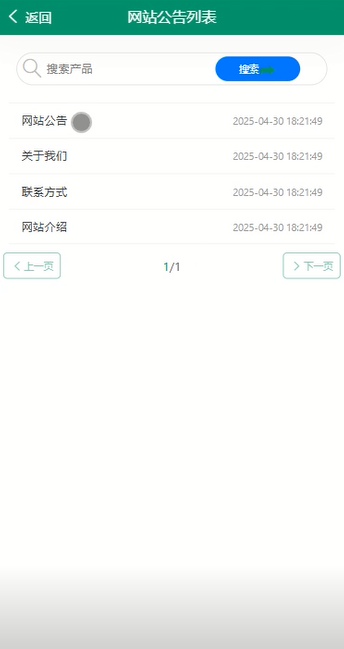

网站公告模块让医生随时了解最新的医院公告、政策更新或系统维护信息，确保医生能够快速获得系统和医院的最新动态。模块如下图所示：

图 5-4网站公告模块图

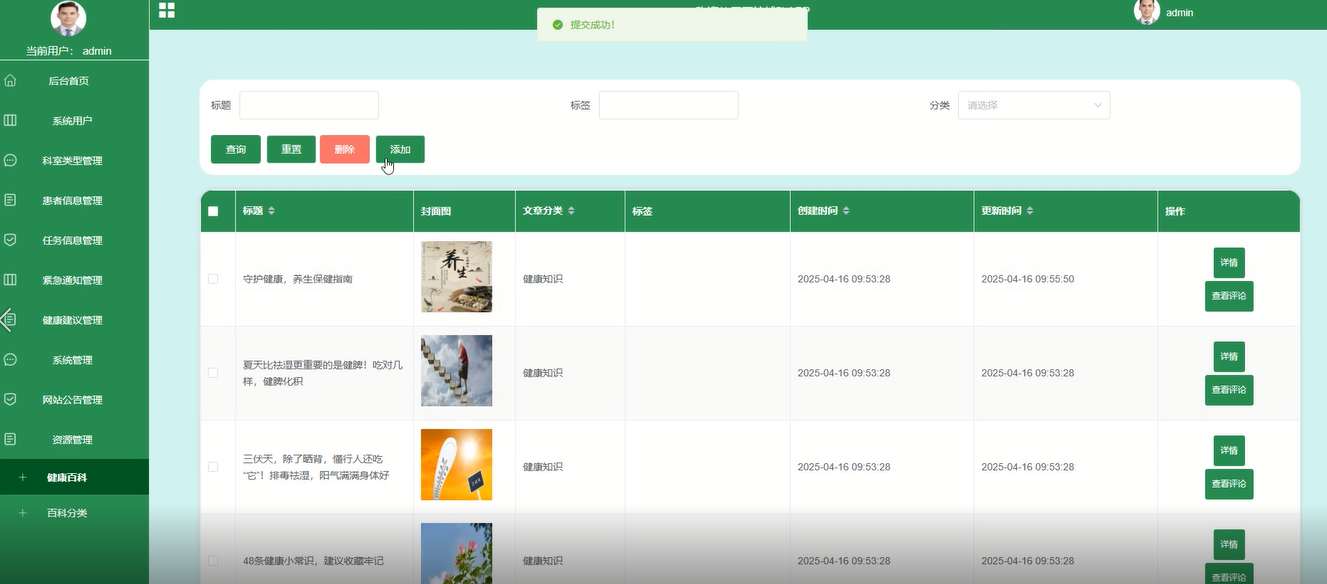

5.4.2健康百科模块

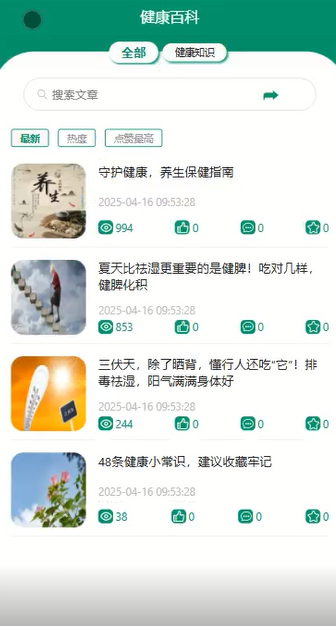

健康百科为医生提供了一个全面的健康知识库，医生可以通过搜索或浏览不同分类，深入了解各种健康话题，提升医疗服务水平。模块如下图所示。

图 5-5健康百科模块图

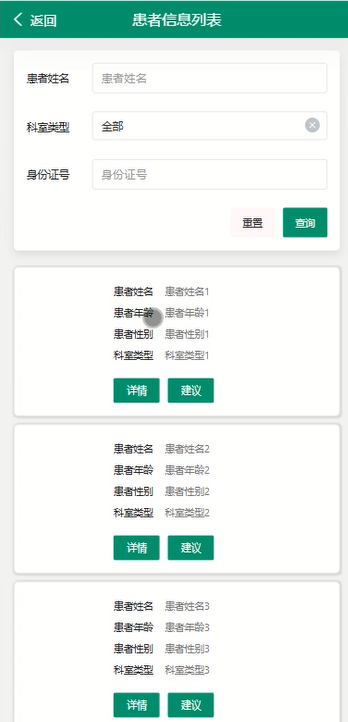

5.4.3患者信息模块

该功能让医生能够方便地查看与自己相关的患者信息，包括病历记录、诊疗进度等，帮助医生实时掌握患者的健康状况并提供有效治疗。模块如下图所示。

图 5-6患者信息模块图

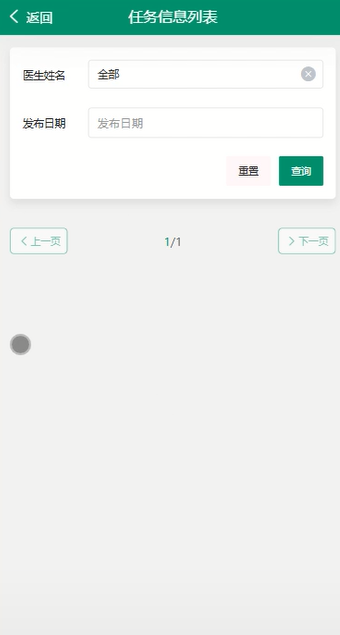

5.4.4任务信息模块

医生可以通过任务信息查看自己需完成的医疗任务、诊疗进程及任务状态，同时能及时更新任务的处理结果，提高工作效率。模块如下图所示。

图 5-7任务信息模块图

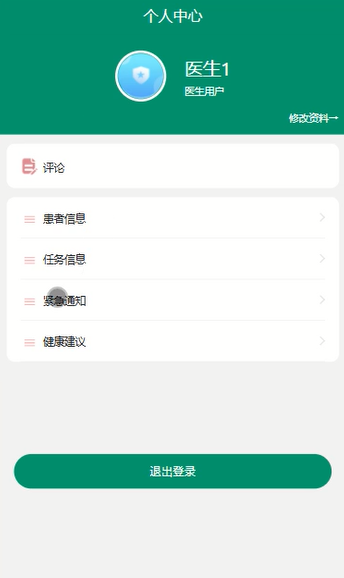

5.4.5我的模块

在“我的”模块，医生可以查看个人信息、任务进度和健康建议等，所有信息集中管理，便于医生随时访问和更新自己的资料。模块如下图所示。

图 5-8我的模块图

5.5后端管理员功能模块

5.5.1后台首页模块

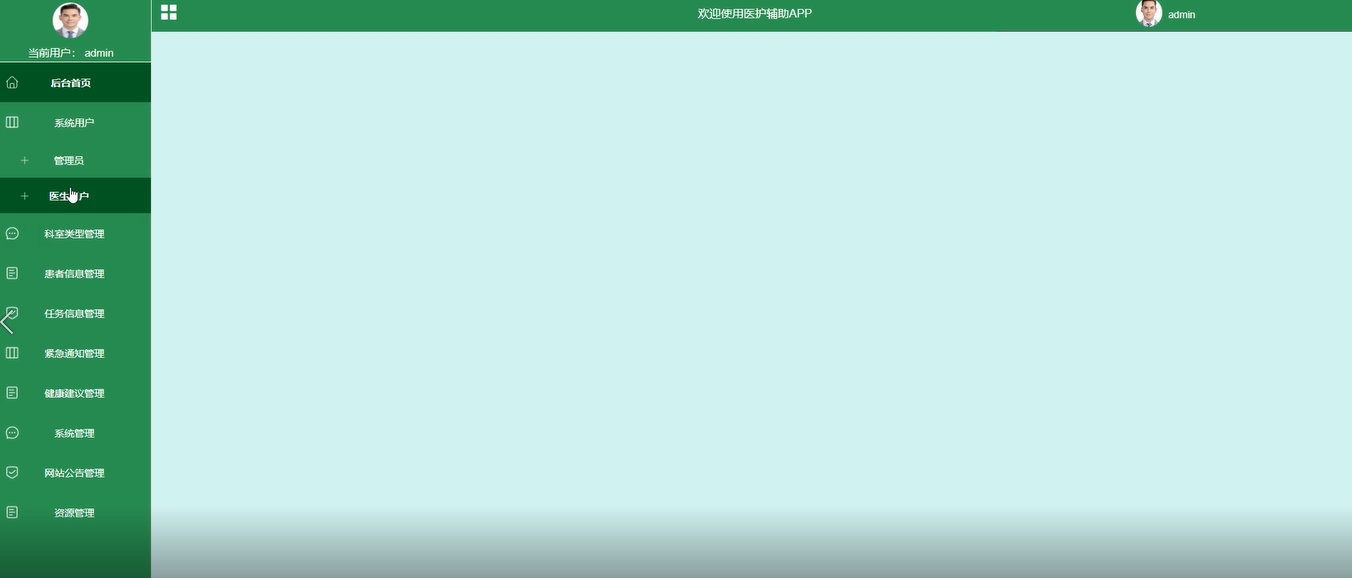

后台首页展示系统的总体运行状态，包括当前任务进度、用户管理、紧急通知等信息，帮助管理员实时监控和管理系统的日常运行。后台首页模块如下图所示。

图 5-9后台首页模块图

5.5.2系统用户模块

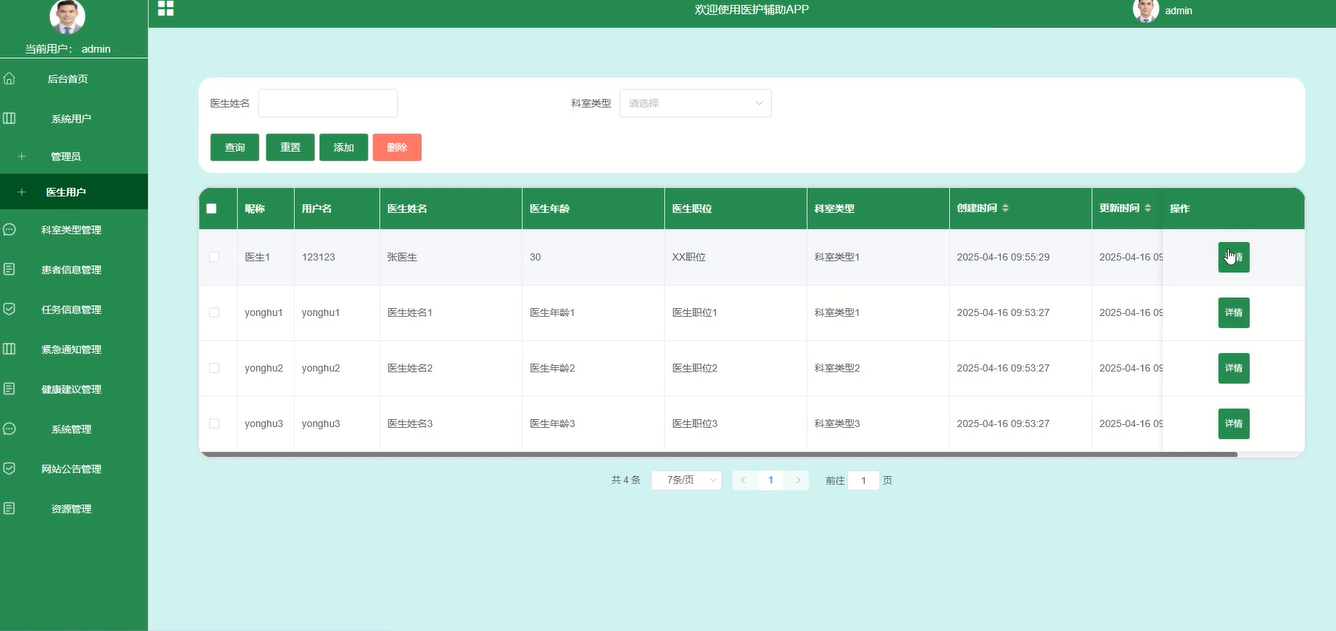

管理员可管理不同类型的用户，包括患者、医生和其他管理员。管理员可以查看详情、增删改查用户信息，确保用户数据的安全和准确。用户管理流程图如下所示。

图 5-10用户管理流程图

系统用户模块如下图所示。

图 5-11系统用户模块图

5.5.3科室类型管理模块

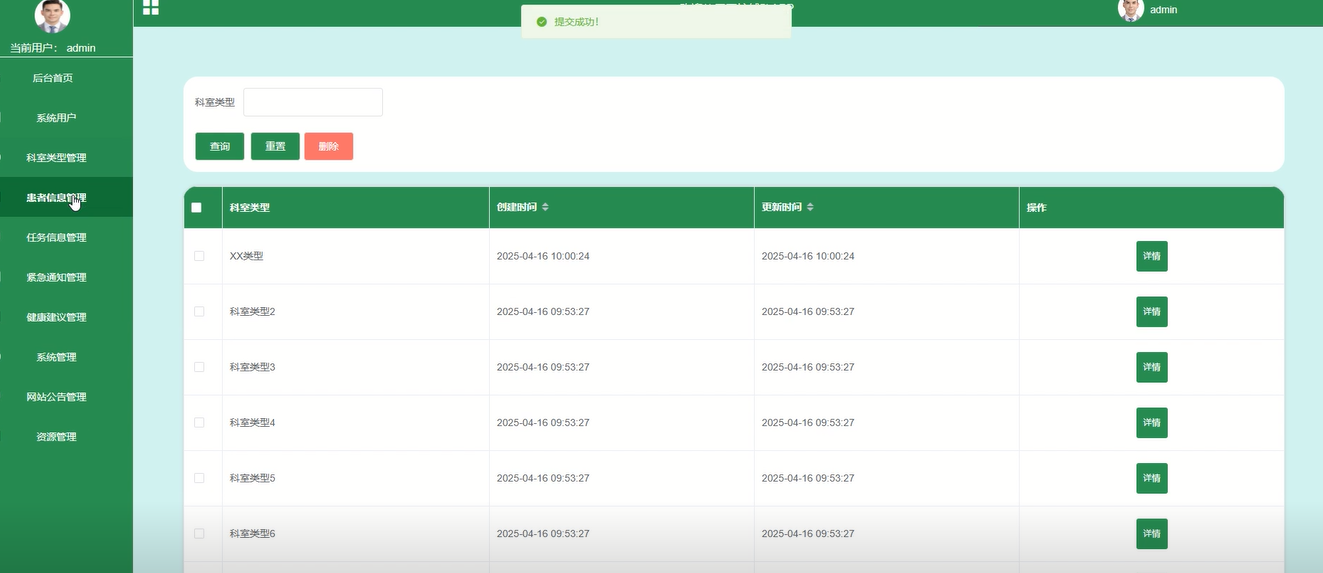

管理员可以管理科室类别的设置，支持添加、编辑和删除科室类型，确保科室信息的准确性和系统的一致性。模块如下图所示。

图 5-12科室类型管理模块图

5.5.4患者信息管理模块

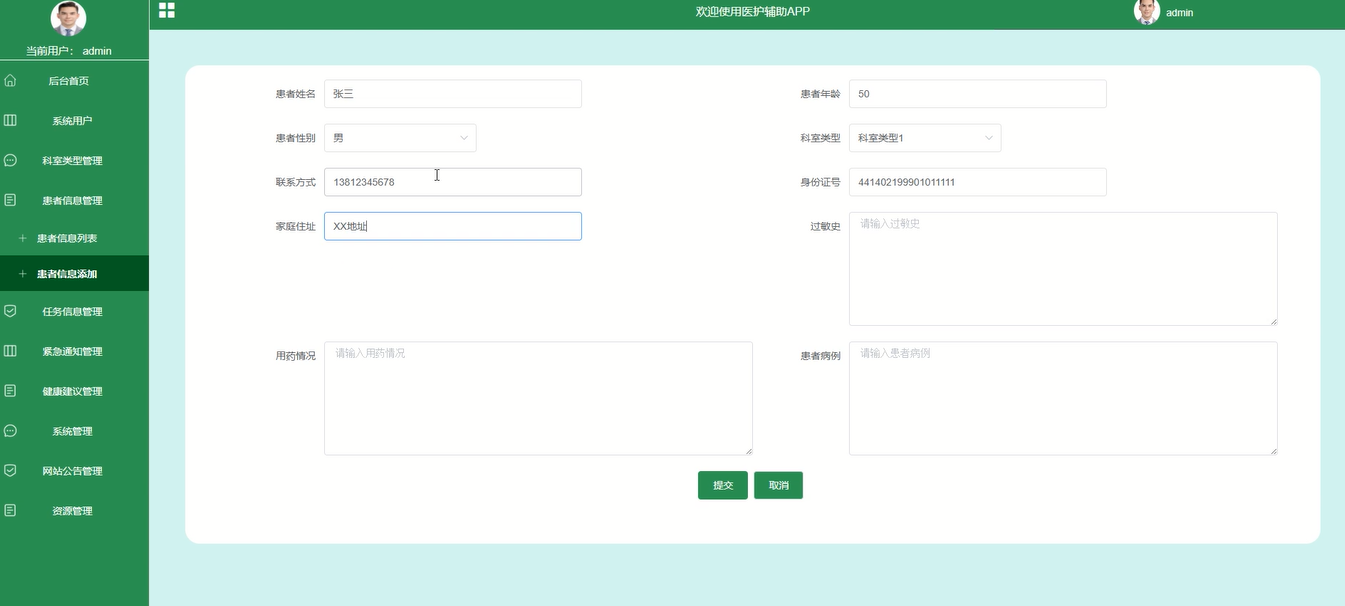

管理员可以查看和管理所有患者的基本信息，并支持对患者数据的更新和添加，保证患者信息的完整性与及时性。模块如下图所示。

图 5-13患者信息管理模块图

5.5.5健康建议管理模块

管理员可管理和发布健康建议，确保所有健康建议都是由权威医师审核并发布，保障患者获得准确的健康信息。模块如下图所示。

图 5-14健康建议管理模块图

5.5.6系统管理模块

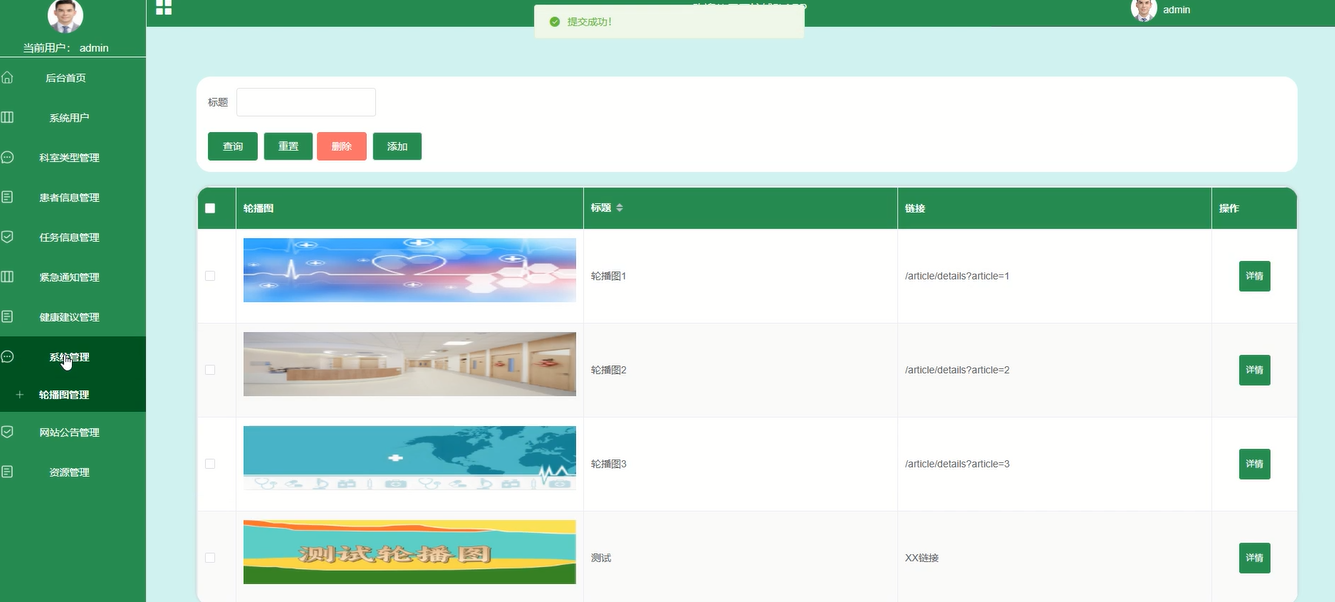

系统管理模块允许管理员对网站首页的轮播图进行管理，上传、更新图像内容，确保网站展示内容的及时更新。模块如下图所示。

图 5-15系统管理模块图

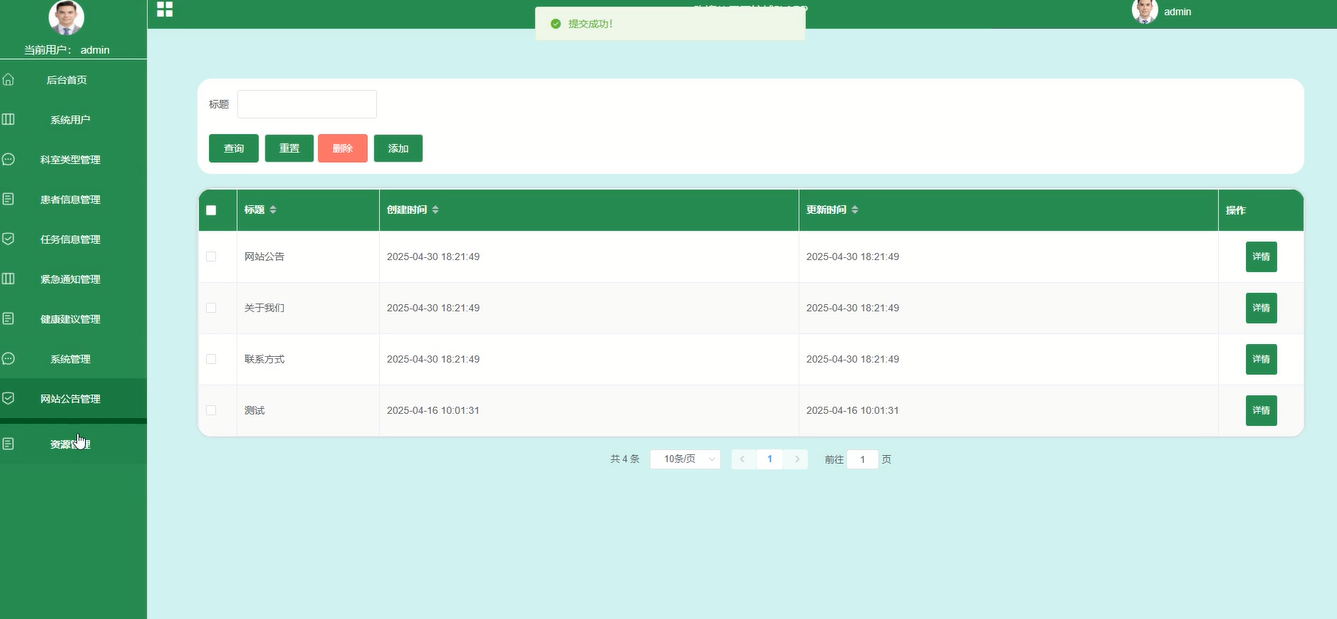

5.5.7网站公告管理模块

管理员可以发布和管理网站公告，包括医院最新政策、系统维护信息等，为系统用户提供清晰、有效的信息更新渠道。模块如下图所示。

图 5-16网站公告管理模块图

5.5.8资源管理模块

理员可以对健康百科进行资源管理，支持百科分类和内容编辑，确保健康百科信息的准确性和及时性，以满足医生和患者的需求。模块如下图所示。

图 5-17资源管理模块图

第六章 系统测试

6.1系统测试的目的

测试的主要目的是确保系统的功能和性能满足预期的需求，同时识别和修复潜在的缺陷。通过系统测试，可以验证各个功能模块的正确性和稳定性，确保系统在不同使用场景下的表现符合设计要求。测试目的包括确认系统功能的完整性、验证数据处理的准确性、评估系统的性能和安全性[10]。测试还可以提高用户满意度，保证用户在使用系统时获得流畅和可靠的体验。通过全面的测试，可以降低后期维护成本，减少系统上线后出现故障的风险，从而保障系统的长期稳定运行。

6.2测试方法

在本系统中，测试方法主要依赖于测试用例的设计与执行。测试用例是根据系统需求文档编写的，覆盖所有功能模块及其边界情况。每个测试用例包含输入数据、预期结果和实际结果的对比，以验证系统的功能是否按预期工作。

常见的测试用例包括功能测试用例、边界测试用例和异常测试用例。功能测试用例针对系统的各项功能进行验证；边界测试用例则侧重于输入数据的边界条件，验证系统在极端情况下是否能够稳定运行；异常测试用例则用于验证系统在处理错误输入或异常情况时的反应。本文选择功能测试用例进行系统测试。

在测试执行过程中，记录每个用例的执行结果，并根据实际结果与预期结果的对比，判断系统是否存在缺陷。通过系统化的测试用例执行，可以有效提高测试的覆盖率和效率，为系统的最终上线提供保障。

6.3测试用例

6.3.1用户登录功能测试

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

6.3.2创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能。

创建数据用例如表6-2 所示。

表6-2 创建数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

6.3.3修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如表6-3所示。

表6-3 修改数据测试用例

测试用例编号	YL_06
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

6.3.4查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如表6-4所示。

表6-4 查询数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

6.4测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保证正确。

结  论

本课题通过设计并实现了一款基于UniApp和Spring Boot框架的医护辅助APP，成功提升了医生与患者之间的沟通效率，并为医院管理提供了高效的支持系统。通过前端UniApp的跨平台开发，系统能够在iOS、Android及Web端流畅运行，极大地扩展了其适用范围。后端使用Spring Boot框架，确保了系统的高性能、高可扩展性和稳定性，能够支持大规模用户并发访问，满足医院日常运行需求。

该系统通过集成患者信息管理、任务管理、紧急通知、健康建议等功能，极大地提升了医生的工作效率，也为患者提供了更加便捷的健康管理服务。同时，管理员端的用户管理、科室管理和资源管理等功能，确保了系统的有序运作和及时更新。系统的安全性和数据保护措施，如权限控制和加密技术，也为用户数据提供了坚实的保障。

展望未来，随着人工智能、数据分析等技术的进一步发展，医护辅助APP可融入更多智能化的功能，如智能诊疗建议、个性化健康管理等。此外，随着医疗行业对信息化需求的增加，系统可以进一步拓展更多科室管理、远程医疗等服务，推动医院医疗服务的全面智能化和数字化转型。

参考文献

1. 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
2. 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
3. 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
4. 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
5. 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
6. 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
7. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
8. 陈倩怡,何军.Vue+Springboot+MyBatis技术应用解析[J].电脑编程技巧与维护,2020,(01):14-15+28.
9. 周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
10. 马艳艳,吴晓光.计算机软件与数据库的设计策略分析[J].电子技术,2024,53(05):104-105.
11. 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
12. Wang Q ,Zheng L ,Hong R .Exploration on the Teaching Model of Java Programming and Practice for Students with No Programming Background[J].Advances in Educational Technology and Psychology,2024,8(6):
13. Ullenboom C .Java Programming Exercises:Volume Two: Java Standard Library[M].CRC Press:2024-03-30.
14. Liu H .Comparative Application of Teaching Methods in C Language and JAVA Programming Courses[J].International Journal of New Developments in Education,2024,6(1):
15.  娄雪娇,熊佰如,张诗怡,孟瑞,陆丽娟,何细飞.医护人员对辅助人员患者安全管理认知的质性研究[J].护理学杂志,2025,40(07):55-59.
16.  姜春平, 丁瑞芳, 高逸,   季秋芳.基于时间-动作观察法的机器人辅助直肠癌根治术标准化医护操作流程的制定与应用[A]第六届上海国际护理大会论文汇编（中）[C].   上海市护理学会,   上海市护理学会,   2024:   2.
17.  黄朝旭,张欢欢,张瑜,李逸云,汲媛美,李婷.手术室保温策略与医护团队精准护理在达芬奇机器人辅助腹腔镜手术中的协同效应研究[J].机器人外科学杂志(中英文),2024,5(05):970-974.
18.  程美玲,彭琴,李琳,龙小丽,祁文倩,石娟利.医护一体化在达芬奇机器人辅助肝癌术后放疗患者中的应用研究[J].机器人外科学杂志(中英文),2024,5(04):704-709.
19.  王飞,陈雪莉,马建中,刘冬华,吕娜,李栋国.医护协同管理规范机器人辅助恶性肿瘤手术隔离技术操作标准的研究[J].中国卫生标准管理,2024,15(16):166-169.
20.  李雪凌.工业化协同背景下寒地应急医疗建筑设计研究[D].   吉林建筑大学,   2024.
21. 王姣丽.面向于辅助医护系统的表情及心率识别研究[D].   沈阳工业大学,   2023.
22.  谢宛霏,   刘一诺.互联网医疗：探索就医新可能[N].   中国青年报,   2022-10-25   (007).

致  谢

在本论文的撰写和系统开发过程中，我深刻体会到个人独立完成一项系统开发工作的挑战与成就感。首先，我要感谢我的导师，在整个研究和开发过程中给予了我无私的指导与建议。无论是在技术细节还是研究思路上，他都为我提供了宝贵的方向性指导，帮助我克服了许多难题。虽然整个开发过程是由我独立完成的，但导师的意见使我在遇到瓶颈时有了清晰的解决思路。

在开发过程中，我经历了从系统需求分析、架构设计到功能实现的完整过程。这不仅锻炼了我的编码能力，也让我在项目管理、时间安排和问题解决等方面有了长足的进步。我独立完成了系统的每一行代码，并通过反复测试和优化确保了系统的稳定性和性能。在遇到技术难题时，我通过查阅大量文献、技术文档和社区讨论，自主解决了各类问题，这个过程让我更加理解了技术的深度与广度。

同时，我也要感谢我的家人和朋友，他们在开发的整个过程中给予了我莫大的支持和鼓励，成为我坚持完成这项工作的动力。正是在这些力量的支持下，我才能独立完成这项系统开发并顺利完成论文的撰写。
