摘要：二进制对称信道（BSC）是信息论与编码课程中最基础、应用最广泛的离散无记忆信道模型，广泛应用于数字基带传输、无线中继通信、信道编码传输等实际工程场景。在实际通信系统中，信号往往需要经过多次转发、多级信道传输，该物理过程可等效为多个BSC信道的串联模型。为深入探究多级信道传输的性能损耗机理，本文依托信息论核心理论，循序渐进完成单BSC信道、双BSC串联信道、m级BSC串联信道的完整公式推导，得出多级串联信道的等效错误概率与信道容量通用表达式。同时基于Python语言完成数值仿真与可视化建模，通过多组对照实验，直观分析信道串联过程中噪声累积特性、信道容量衰减规律，深刻揭示多级通信系统的性能劣化本质，为通信系统的设计与优化提供理论支撑与仿真依据。

一、理论基础

1.1 单个BSC信道模型

二进制对称信道（Binary Symmetric Channel, BSC）是典型的离散无记忆信道，其输入符号集与输出符号集一致，均为二元集合{0,1}。该信道的核心特征为传输对称，即输入0错传为1、输入1错传为0的概率完全相等，统一定义为比特翻转错误概率$\varepsilon$，无错误正确传输概率为$1-\varepsilon$。由于信道无记忆特性，当前符号的传输结果与历史传输数据无关，是分析数字通信误码特性的基础模型。

BSC信道转移矩阵：

$$ P = \begin{bmatrix} 1-\varepsilon & \varepsilon \\ \varepsilon & 1-\varepsilon \end{bmatrix} $$

在信息论中，熵用于表征随机事件的不确定程度，二元熵函数专门用于描述二元随机变量的不确定性，二元熵函数公式为：

$$ H(p) = -p\log_2 p - (1-p)\log_2(1-p) $$

对于二元对称信道，信道的噪声不确定性可由二元熵函数表征，由此推导出单个BSC信道容量公式：

$$ C = 1 - H(\varepsilon) $$

物理意义：理想无噪声二元信道的最大传输容量为1bit/信道使用，当信道存在噪声干扰时，噪声会引入信息不确定性，信道实际有效容量为理想最大容量减去噪声对应的二元熵不确定度。当$\varepsilon=0$时，无传输错误，信道容量$C=1$；当$\varepsilon=0.5$时，信道完全随机，无有效传输能力，信道容量$C=0$。

1.2 双BSC信道串联理论推导

在实际通信转发场景中，两个结构、参数完全一致的BSC信道级联传输，可构成马尔可夫传输链$X \to Y \to Z$，其中$X$为原始发送信号，$Y$为第一级信道输出信号，$Z$为第二级信道最终输出信号。根据信道级联理论，级联信道的整体转移矩阵为两个子信道转移矩阵的乘积：

$$ P_{total}=P_1 \cdot P_2 $$

将BSC信道转移矩阵代入运算化简，可推导得出双信道串联后的等效错误概率：

$$ \varepsilon_2 = 2\varepsilon(1-\varepsilon) $$

推导结果表明，两个BSC信道串联后，整体信道仍满足二进制对称信道特性，可等效为一个全新的BSC信道。结合信道容量公式，可得出双串联BSC信道容量表达式：

$$ C_2 = 1 - H\big(2\varepsilon(1-\varepsilon)\big) $$

1.3 m个BSC信道串联通用公式

基于双信道串联的推导结论，通过数学归纳法进行推广延伸，可推导得出任意$m$个同参数BSC信道串联的通用规律，得到多级串联信道的等效错误概率通用公式：

$$ \varepsilon_m = \frac{1-(1-2\varepsilon)^m}{2} $$

依托上述等效错误概率公式，结合BSC信道容量核心原理，可得出m级串联BSC信道的容量计算公式：

$$ C_m = 1 - H\left( \frac{1-(1-2\varepsilon)^m}{2} \right) $$

核心说明：该组公式是本次仿真实验的核心理论依据，适用于任意正整数级数的BSC信道串联场景，可精准求解不同串联级数对应的等效误码概率与信道容量，是分析多级信道噪声累积与性能衰减的核心工具。

二、仿真思路设计

为全面、严谨地验证多级BSC串联信道的理论特性，深度探究单信道误码率、信道串联级数对整体通信容量的耦合影响，同时将抽象的信息论公式转化为可量化、可可视化的实验结果，本次实验采用“理论建模—数值计算—对照仿真—图像分析—结论验证”的完整闭环仿真思路。依托Python数值计算与可视化工具，搭建标准化BSC串联信道仿真模型，通过多变量、多组别对照实验，精准刻画噪声累积规律与信道容量衰减特性，实现理论推导与仿真结果的双向印证，整套仿真流程逻辑严密、层次分明、贴合通信系统实验规范，具体设计思路如下：

1. 构建稳定的二元熵数值计算模型：二元熵函数是求解BSC信道容量的核心基础函数，但概率取值趋近于0或1时会出现对数函数无意义、数值溢出的计算缺陷。因此本次仿真单独封装独立的二元熵计算函数，通过数值截断约束概率区间，规避边界报错、无穷大数值、计算失真等问题，保障全区间误码概率下熵值计算的稳定性与准确性，为后续信道容量求解提供可靠的数据支撑。

2.搭建多级串联信道参数求解体系：基于m级BSC串联等效误码概率与信道容量通用公式，自定义专用信道容量求解函数，实现“输入单信道误码率与串联级数、输出等效误码概率与信道容量”的自动化计算。函数完全贴合理论推导公式，严格复刻指数型噪声累积计算逻辑，可适配任意正整数串联级数，实现批量、高效、精准的参数求解，保障仿真模型与理论推导完全对齐。

3. 设置梯度化对照实验组，实现多维规律验证：为全方位对比串联级数对信道性能的影响，本次实验选取具有梯度代表性的串联级数$m=1、2、3、5、10$构建对照组。其中$m=1$作为基准对照组，用于验证单信道理论特性；$m=2、3$用于观测少级数串联下的轻度噪声累积规律；$m=5、10$用于模拟多级中继、长距离级联场景，观测信道容量的断崖式衰减与传输失效过程，通过梯度组别对比清晰展现性能劣化的全过程规律。

4. 定点定量仿真，实现理论数据精准落地：为得到可量化、可对比、可分析的实验数据，本次实验固定工程常见低误码率$\varepsilon=0.1$作为定点实验条件，计算不同串联级数下的精准等效误码概率与信道容量数值。通过固定单一变量、改变串联级数的控制变量法，精准剥离级数因素对信道性能的独立影响，避免多变量干扰，保证实验结论的科学性与有效性。

5. 可视化绘图环境优化与标准化出图：为解决Python绘图默认配置导致的中文乱码、负号丢失、图像不规范等问题，提前完成全局绘图参数适配，保证图像文字清晰、坐标轴规范、格式统一。同时设置高清分辨率、网格辅助、图例标注、区间约束等优化配置，绘制多曲线对照变化图，将抽象的数学函数关系转化为直观的可视化趋势图像，便于直观分析信道容量随误码率、串联级数的动态变化规律，提升实验结果的可读性与专业性。

三、完整Python仿真代码

# 导入所需科学计算与绘图库
import numpy as np
import matplotlib.pyplot as plt

# ===================== 全局配置：解决Matplotlib中文乱码问题 =====================
# 设置绘图字体为黑体，支持中文正常显示
plt.rcParams['font.sans-serif'] = ['SimHei']
# 解决坐标轴负号显示为方框的问题
plt.rcParams['axes.unicode_minus'] = False

# ===================== 自定义函数：计算二元熵函数 =====================
def binary_entropy(p):
    """
    功能：计算二元离散信源熵 H(p)
    :param p: 二进制符号错误概率，取值范围[0,1]
    :return: 二元熵值，单位bit
    """
    # 限制数值范围，防止概率为0或1时出现log2(0)报错
    p = np.clip(p, 1e-10, 1 - 1e-10)
    # 二元熵公式：H(p) = -p*log2(p) - (1-p)*log2(1-p)
    entropy = -p * np.log2(p) - (1 - p) * np.log2(1 - p)
    return entropy

# ===================== 自定义函数：计算m个BSC串联信道容量 =====================
def bsc_series_channel_capacity(epsilon, m):
    """
    功能：求解多个相同二进制对称信道串联后的信道容量
    :param epsilon: 单个BSC信道的比特翻转错误概率
    :param m: 串联的BSC信道数量
    :return: 串联后整体信道容量
    """
    # 推导公式：m个BSC串联等效错误概率
    eq_error = (1 - (1 - 2 * epsilon) ** m) / 2
    # BSC信道容量通用公式：C = 1 - H(等效错误概率)
    channel_cap = 1 - binary_entropy(eq_error)
    return channel_cap

# ===================== 仿真实验参数设置 =====================
# 生成0~0.5范围内连续的错误概率序列
error_prob_range = np.linspace(0, 0.5, 300)
# 设置多组串联信道数量，进行对比仿真
series_num = [1, 2, 3, 5, 10]

# ===================== 绘制仿真对比曲线图 =====================
# 设置画布大小
plt.figure(figsize=(10, 6))

# 循环绘制不同串联数量对应的容量曲线
for num in series_num:
    # 遍历计算每一组错误概率对应的信道容量
    capacity_data = bsc_series_channel_capacity(error_prob_range, num)
    # 绘制曲线并添加图例标签
    plt.plot(error_prob_range, capacity_data, linewidth=2, label=f'串联信道数 m = {num}')

# 设置横坐标标签
plt.xlabel('单个BSC信道错误概率 ε', fontsize=12)
# 设置纵坐标标签
plt.ylabel('信道容量 C (bit/信道使用)', fontsize=12)
# 设置图像标题
plt.title('多二进制对称信道(BSC)串联信道容量仿真分析', fontsize=14)
# 显示网格线，提升读图清晰度
plt.grid(alpha=0.3)
# 显示图例
plt.legend(fontsize=11)
# 限定坐标轴显示范围
plt.xlim(0, 0.5)
plt.ylim(0, 1)
# 自动调整布局，防止文字重叠
plt.tight_layout()
# 保存高清仿真图片
plt.savefig('BSC串联信道容量仿真图.png', dpi=300)
# 展示图像
plt.show()

# ===================== 定点数值计算输出 =====================
# 设定固定错误概率，输出定量结果
test_epsilon = 0.1
print(f"===== 单个BSC错误概率 ε = {test_epsilon} 时仿真结果 =====")
for m in series_num:
    # 计算等效错误概率
    equ_eps = (1 - (1 - 2 * test_epsilon) ** m) / 2
    # 计算对应信道容量
    cap_result = bsc_series_channel_capacity(test_epsilon, m)
    # 格式化打印结果
    print(f"串联数量m={m:2d} | 等效错误概率：{equ_eps:.4f} | 信道容量：{cap_result:.4f} bit")

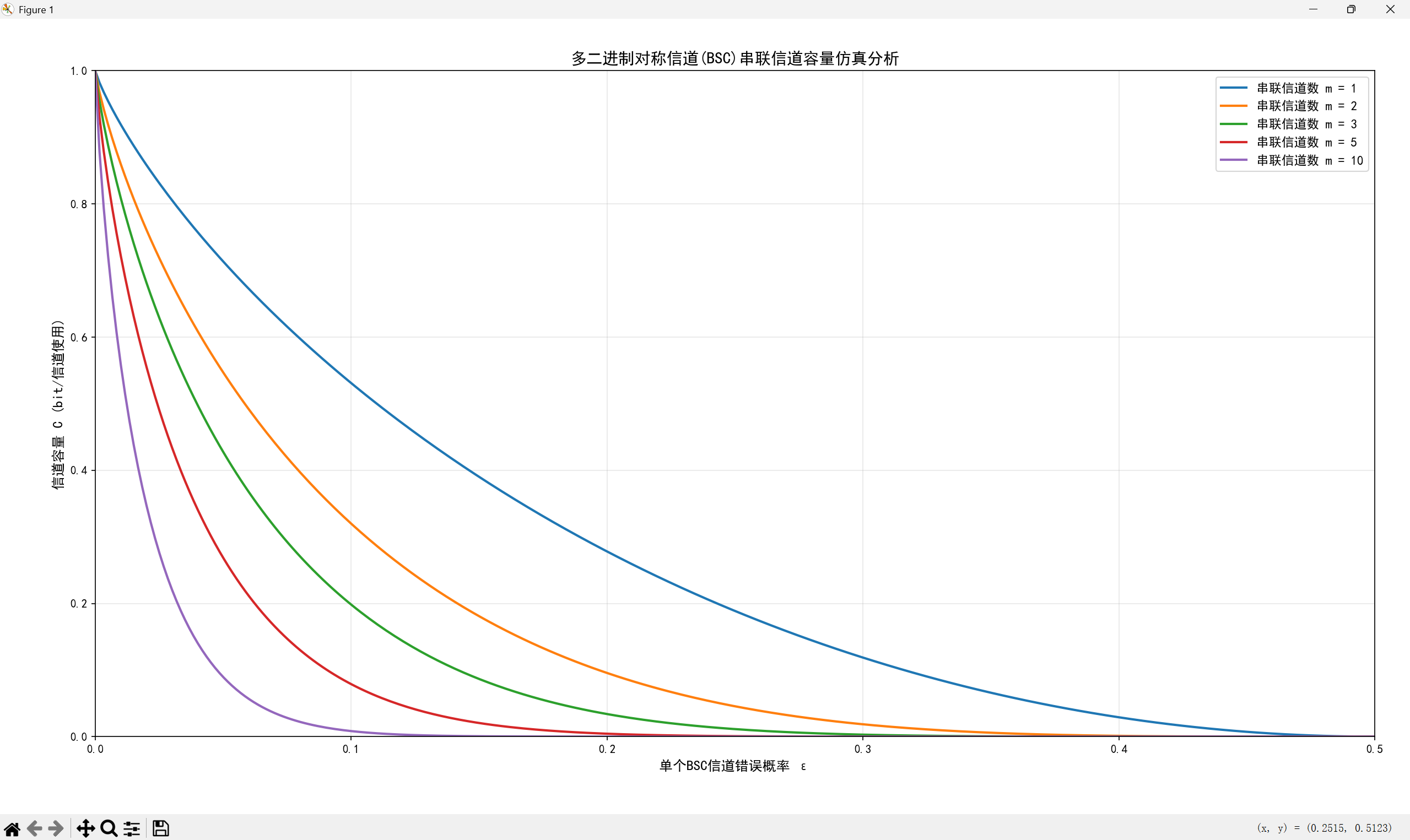

四、仿真结果与分析

4.1 定量数值结果分析

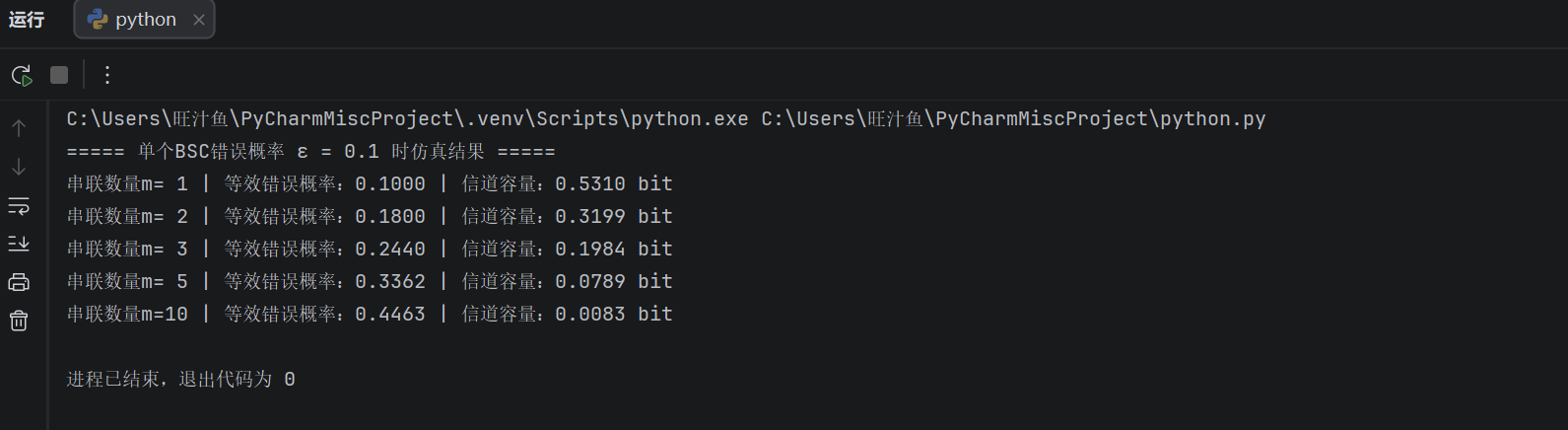

实验条件：固定单个BSC信道错误概率$\varepsilon=0.1$，程序运行输出精准数据如下：

数值结论：从定量数据可以清晰看出，在单个信道错误概率固定的条件下，信道串联级数与等效错误概率呈正相关，与信道容量呈负相关。随着串联级数逐级增加，等效误码概率持续上升，信道有效传输容量快速衰减。当串联级数达到10级时，信道容量趋近于0，此时信道几乎完全丧失有效信息传输能力，噪声累积带来的性能损耗极其显著。

4.2 可视化曲线结果分析

1. 单信道传输特性：当串联级数$m=1$时，信道为基础单BSC信道，信道容量随错误概率增大平稳单调递减。无噪声状态下容量为1bit，完全随机噪声（$\varepsilon=0.5$）状态下容量归零，完全契合BSC信道基础理论特性，验证了仿真模型的准确性。

2. 噪声累积特性：多信道串联会产生显著的非线性噪声累积效应，串联级数越多，等效错误概率越趋近于0.5，信道的随机不确定性大幅提升，噪声对信号的干扰效果呈指数级放大。

3. 容量衰减规律：在相同单个信道错误概率的条件下，串联级数越高，信道容量衰减速率越快。相较于单信道传输，多级中继、级联传输会持续劣化通信质量，大幅降低系统有效传输效率。

4. 极限传输特性：当串联级数足够大时，无论单个信道的初始噪声大小，整体信道的等效错误概率都会无限趋近0.5，信道容量趋近于0，通信系统彻底失效，无法完成有效数据传输。

五、理论结论与工程意义

1. 非线性噪声累积核心理论结论：通过多阶BSC信道串联公式推导与仿真验证可明确，多级二进制对称信道级联传输，不存在传统认知中的线性误差叠加规律，而是遵循指数型非线性噪声累积机制。单信道固定误码概率$\varepsilon$条件下，串联级数$m$持续增大时，等效错误概率$\varepsilon_m$会快速向0.5收敛。0.5为二元信道的完全噪声临界点，此时信道输出与输入完全独立，无任何有效信息关联。该结论彻底阐明了多级通信系统性能劣化的底层原理，区别于普通线性损耗，噪声累积具备不可逆、加速恶化的特性，是离散无记忆信道级联的固有传输特性。

2. 信道级数与容量衰减的极限规律：结合通用容量公式分析，指数项$(1-2\varepsilon)^m$是决定串联信道性能的核心变量。当单个信道错误概率$\varepsilon \in (0,0.5)$时，$|1-2\varepsilon| < 1$，随着串联级数$m$不断增加，该指数项无限趋近于0，等效错误概率无限趋近0.5，信道容量$C_m$最终收敛于0。仿真结果进一步佐证，少量级数串联时容量衰减速率平缓，而级数累积到一定阈值后，容量断崖式下跌，快速趋近传输失效状态。这表明信道串联存在传输极限阈值，无限制增加信号转发级数，无法通过任何后天补偿恢复通信性能，信道失效为必然结果。

3. 马尔可夫链信息递减理论深化：从信息论核心原理分析，多级BSC串联信道构成离散马尔可夫传输链$X \to Y \to Z \to \dots \to \text{end}$，严格满足数据处理不等式，即互信息逐级递减：$I(X;Z)\le I(X;Y)$。信号每经过一级信道传输，都会引入新的随机噪声，削弱发送端与接收端的信号关联性，有效互信息持续损耗。该理论证明，所有信号处理、信道转发、中继传输操作，只会损耗信息、不会增益信息，从理论层面解释了多级传输无法提升、仅能劣化通信质量的核心逻辑，夯实了信道容量衰减的理论依据。

4. 多场景工程应用与优化意义：本次实验推导的理论规律对现代通信系统设计、运维优化具备极强的实际指导价值，可广泛落地于各类数字传输场景。在无线中继通信中，无人机中继、基站接力传输、物联网多节点组网均属于典型BSC串联模型，过多中继节点会造成噪声累积、误码率飙升，需合理规划中继数量，精简传输链路；在长距离有线通信中，信号再生、放大、转发设备的多级级联等效为信道串联，需控制转发次数，搭配信道编码技术抵消噪声损耗；在信道编码与差错控制领域，可依据级数与容量的衰减规律，预判多级传输系统的最大可靠传输速率，合理设计编码码率、纠错算法，避免编码冗余不足或资源浪费。同时，在通信系统故障排查与性能优化中，可通过该理论快速定位多级链路的性能瓶颈，为通信系统的稳定运行、高效传输提供精准的理论支撑与优化方案。

六、总结与收获

通过本次多级BSC信道串联容量仿真实验，我系统掌握了二进制对称信道的基础模型、信道串联的理论推导过程以及信道容量的求解方法，同时结合Python编程实现了理论公式的可视化验证，做到了理论推导与仿真实践相结合，收获颇丰。

1. 理论知识收获

本次实验彻底理清了BSC信道噪声累积的核心机理，打破了“多级信道误差简单叠加”的固有认知。通过公式推导可知，BSC信道串联并非错误概率线性叠加，而是通过指数运算实现噪声累积，串联级数越多，等效错误概率越趋近于0.5，信道容量快速趋近于0。同时深刻理解了信息递减原理，信号经过多级信道传输后，不确定性持续增加、有效信息不断丢失，从底层原理上掌握了通信系统传输损耗的本质。

2. 仿真实践收获

在代码实现过程中，熟练掌握了二元熵函数的数值计算方法，解决了概率边界值报错、Matplotlib中文乱码等实操问题。通过绘制多组串联级数的容量对比曲线，直观观察到信道容量随错误概率、串联级数的变化规律，相比于单纯的公式计算，可视化仿真让抽象的信息论知识变得更加直观易懂，提升了自身的编程仿真与数据分析能力。

3. 工程思维收获

本次实验让我建立了理论联系工程的通信思维。在实际无线中继、多级转发、长距离通信场景中，信道串联带来的噪声累积是影响通信质量的关键因素，严格控制传输级数、减少信道级联次数，是降低误码率、保障通信稳定性的重要手段，为后续通信系统的学习与工程应用奠定了扎实基础。

整体而言，本次实验不仅巩固了信息论与编码的核心知识点，锻炼了编程仿真能力，更培养了严谨的推导思维与工程分析思维，对后续专业学习具有重要的辅助意义。
