Vue3+ECharts使用渐变堆叠面积图实现图例横向滚动，超出出现滚动条，组件抽离复用，包含图表自适应窗口大小 - 附完整示例
·
ECharts：一个基于 JavaScript 的开源可视化图表库。
目录
/@/components/ECharts/index.vue

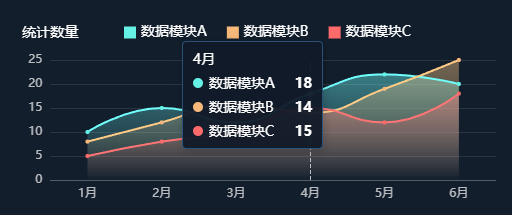

效果
一、介绍
1、官方文档：Apache ECharts

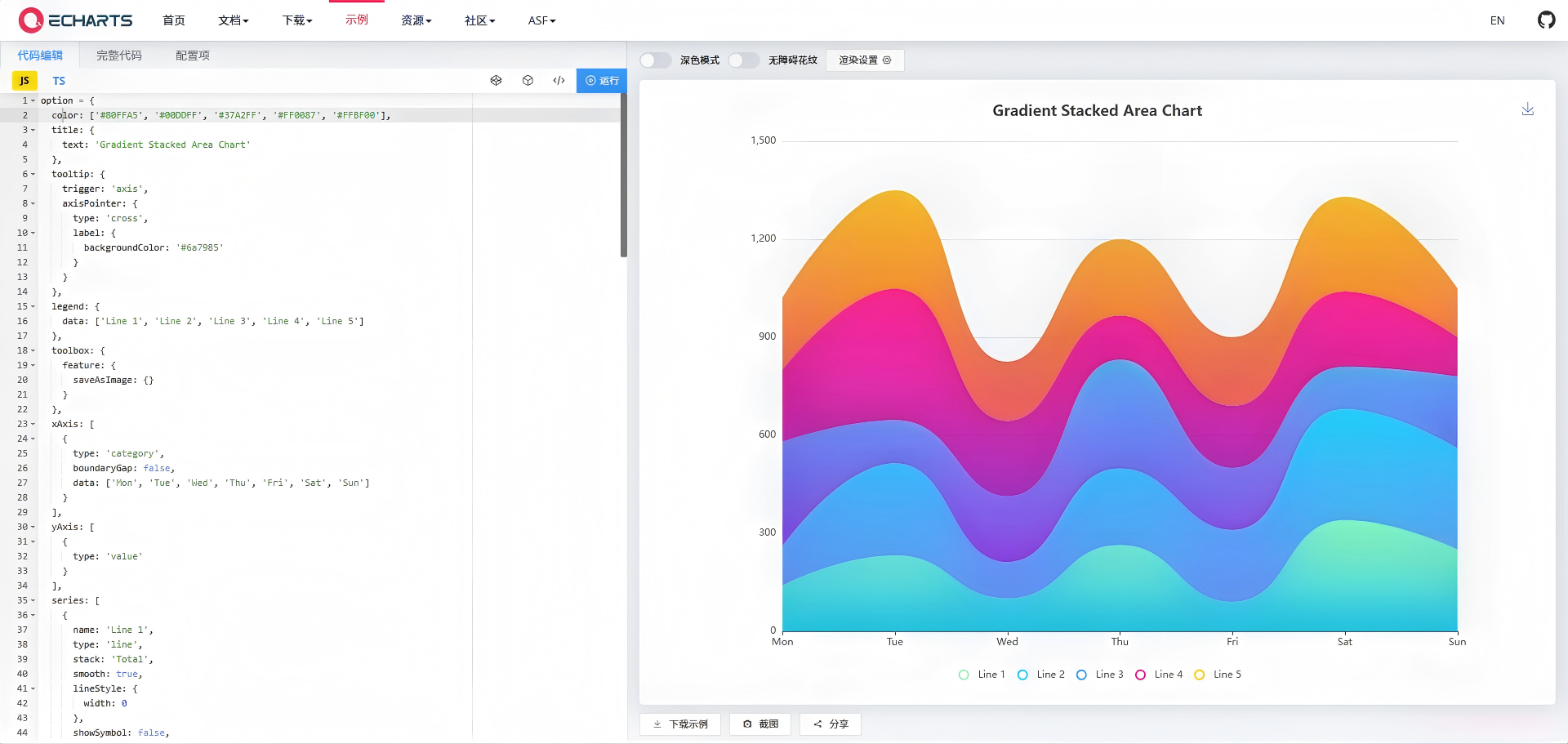

2、官方示例
二、准备工作
1、安装依赖包
npm install echarts --save2、示例版本
"echarts": "^5.6.0",三、使用步骤
1、在单页面引入 ' echarts '
import * as echarts from 'echarts'注：上面的代码会引入 ECharts 中所有的图表和组件，如果你不想引入所有组件，也可以使用 ECharts 提供的按需引入的接口来打包必需的组件。详见官方文档：在项目中引入 ECharts - 入门篇 - Handbook - Apache ECharts
2、指定容器并设置容器宽高
<template>
<!-- 页面根容器 -->
<div class="w-full h-[200px] overflow-hidden flex flex-col p-5 bg-[#131E2C]">
<!-- 趋势折线图容器 -->
<Echarts
ref="chartInstanceRef"
:options="chartOptions"
:id="`generalTrendChart_${chartId}`"
width="100%"
height="100%"
/>
</div>
</template>3、数据处理（关键点）
1）自定义tooltip样式
// 悬浮提示框配置
tooltip: {
trigger: 'axis',
confine: true,
backgroundColor: 'rgba(17,25,40,0.95)',
borderColor: 'rgba(72,168,246,0.4)',
textStyle: {
color: '#fff'
}
},2）图例横向滚动，超出出现滚动条
// 图例配置
legend: {
show: true,
top: 0,
left: 100,
right: 10,
itemWidth: 12,
itemHeight: 12,
icon: 'rect',
itemGap: 20,
textStyle: { color: '#fff', fontSize: 14 },
data: legendData,
// 图例横向滚动，超出出现滚动条
type: 'scroll',
orient: 'horizontal'
},3）series平滑曲线+面积渐变
{
name: seriesName,
type: 'line',
smooth: true, // 平滑曲线
symbol: 'circle', // 标记点样式
symbolSize: 4, // 标记点大小
// 线条样式
lineStyle: {
width: 2,
color: colorConfig.color
},
// 标记点样式
itemStyle: {
color: colorConfig.color
},
// 面积渐变填充
areaStyle: {
color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
{ offset: 0, color: hexToRgba(colorConfig.color, 0.6) },
{ offset: 1, color: hexToRgba(colorConfig.color, 0) }
])
},
data: item.data || []
}四、完整示例
/@/components/ECharts/index.vue
<template>
<!-- ECharts 渲染容器DOM -->
<div :id="id" :class="className" ref="chartContainerRef" class="domEle" />
</template>
<script setup lang="ts">
import * as echarts from 'echarts'
import {
ref,
defineProps,
watch,
onMounted,
onUnmounted,
defineEmits,
markRaw,
nextTick
} from 'vue'
import { useRouter } from 'vue-router'
import type { ECharts, EChartsOption, EventParams } from 'echarts'
// 项目用到3D图表可保留，无需可删除
import 'echarts-gl'
// 抛出图表点击事件
const emit = defineEmits(['click'])
const router = useRouter()
// 响应式变量
const chartInstance = ref()
const autoTooltipTimer = ref()
const resizeObserver = ref()
const resizeTimer = ref()
const chartContainerRef = ref()
// 组件入参
const props = defineProps({
options: {
type: Object,
default: () => ({}),
required: true
},
id: {
type: String,
default: 'chart',
required: true
},
className: {
type: String,
default: 'chart'
},
width: {
type: String,
default: '100%'
},
height: {
type: String,
default: '100%'
},
// 点击跳转路由相关
clickRouterName: String,
clickRouterQuery: String,
// 自动轮播tooltip
trendsTooltip: {
type: Boolean,
default: false
}
})
/**
* 自适应重绘
* 无参调用，自动读取容器真实尺寸
*/
const resize = () => {
clearTimeout(resizeTimer.value)
resizeTimer.value = setTimeout(() => {
if (chartInstance.value) chartInstance.value.resize()
}, 200)
}
/**
* 初始化图表实例
*/
const initChart = () => {
chartInstance.value = markRaw(echarts.init(chartContainerRef.value))
// 初始化自适应适配
chartInstance.value.resize()
chartInstance.value.setOption(props.options, true)
// 支持图表点击路由跳转
if (props.clickRouterName) {
chartInstance.value.on('click', params => {
const routeParams = {
name: props.clickRouterName,
query: {}
}
if (props.clickRouterQuery) {
routeParams.query[props.clickRouterQuery] = params.name
}
router.push(routeParams)
})
}
// 向外抛出点击事件
chartInstance.value.on('click', (params: EventParams) => {
emit('click', params)
})
}
onMounted(() => {
nextTick(() => {
initChart()
// 监听容器DOM尺寸变化
resizeObserver.value = new ResizeObserver(() => resize())
resizeObserver.value.observe(chartContainerRef.value)
// 监听窗口缩放
window.addEventListener('resize', resize)
})
})
// 销毁清理，防止内存泄漏
onUnmounted(() => {
resizeObserver.value?.disconnect()
window.removeEventListener('resize', resize)
chartInstance.value?.dispose()
chartInstance.value = null
resizeTimer.value && clearTimeout(resizeTimer.value)
autoTooltipTimer.value && clearTimeout(autoTooltipTimer.value)
})
// 监听配置项变化自动重绘
watch(
() => props.options,
() => nextTick(() => initChart()),
{ deep: true }
)
</script>
<style scoped>
.domEle {
width: 100%;
height: 100%;
}
</style>
注：自适应重绘resize()优化
chart.vue
<template>
<!-- 页面根容器 -->
<div class="w-full h-[200px] overflow-hidden flex flex-col p-5 bg-[#131E2C]">
<!-- 趋势折线图容器 -->
<Echarts
ref="chartInstanceRef"
:options="chartOptions"
:id="`generalTrendChart_${chartId}`"
width="100%"
height="100%"
/>
</div>
</template>
<script setup lang="ts">
// 导入Vue核心API
import { ref, computed, onMounted, watch, defineAsyncComponent, defineProps } from 'vue'
// 导入ECharts核心库
import * as echarts from 'echarts'
// 异步导入自定义ECharts组件
const Echarts = defineAsyncComponent(() => import('/@/components/Echarts/index.vue'))
// ==================== 全局常量配置 ====================
// 数据系列配色配置
const COMMON_COLOR_CONFIG = {
type1: { color: '#66F1E6' },
type2: { color: '#F6B97A' },
type3: { color: '#FF6B6B' }
} as const
// ==================== 响应式变量 ====================
// 图表唯一ID（防止重复）
const chartId = ref('generalTrendChart_' + Date.now())
// 图表实例引用
const chartInstanceRef = ref<any>(null)
// ECharts 配置项
const chartOptions = ref<echarts.EChartsOption>({})
// X轴坐标数据
const xAxisData = ref<string[]>([])
// ==================== TS类型定义 + Props ====================
// 数据系列项类型
interface TrendSeriesItem {
sourceType: string // 数据来源类型
name: string // 系列名称
data: number[] // 系列数值
}
// 趋势图数据类型
interface TrendStatisticData {
categories?: string[] // X轴分类数据
series?: TrendSeriesItem[] // 数据系列
}
// 组件Props定义
const props = defineProps({
statisticData: {
type: Object as () => TrendStatisticData,
// 模拟数据
default: () => ({
categories: ['1月', '2月', '3月', '4月', '5月', '6月'],
series: [
{ sourceType: 'type1', name: '数据模块A', data: [10, 15, 12, 18, 22, 20] },
{ sourceType: 'type2', name: '数据模块B', data: [8, 12, 16, 14, 19, 25] },
{ sourceType: 'type3', name: '数据模块C', data: [5, 8, 10, 15, 12, 18] }
]
})
}
})
// ==================== 工具函数 ====================
/**
* @description 十六进制颜色转RGBA
* @param hex 十六进制颜色码
* @param opacity 透明度
* @returns rgba颜色字符串
*/
const hexToRgba = (hex: string, opacity: number) => {
hex = hex.replace('#', '')
const r = parseInt(hex.substring(0, 2), 16)
const g = parseInt(hex.substring(2, 4), 16)
const b = parseInt(hex.substring(4, 6), 16)
return `rgba(${r}, ${g}, ${b}, ${opacity})`
}
// ==================== 核心初始化方法 ====================
/**
* @description 初始化通用趋势折线图
* @param data 图表统计数据
*/
const initChart = (data: TrendStatisticData) => {
// 无数据时清空图表配置
if (!data?.categories || !data?.series?.length) {
xAxisData.value = []
chartOptions.value = {}
return
}
// 赋值X轴数据
xAxisData.value = data.categories
// 图例数据
const legendData = data.series.map(item => item.name || '未知类型')
// 图表系列配置
const chartSeries: any[] = []
// 遍历生成系列配置
data.series.forEach(item => {
// 获取对应配色，无匹配则使用白色
const colorConfig = COMMON_COLOR_CONFIG[
item.sourceType as keyof typeof COMMON_COLOR_CONFIG
] || {
color: '#ffffff'
}
const seriesName = item.name || '未知类型'
// 组装折线图系列配置（平滑曲线+面积渐变）
chartSeries.push({
name: seriesName,
type: 'line',
smooth: true, // 平滑曲线
symbol: 'circle', // 标记点样式
symbolSize: 4, // 标记点大小
// 线条样式
lineStyle: {
width: 2,
color: colorConfig.color
},
// 标记点样式
itemStyle: {
color: colorConfig.color
},
// 面积渐变填充
areaStyle: {
color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
{ offset: 0, color: hexToRgba(colorConfig.color, 0.6) },
{ offset: 1, color: hexToRgba(colorConfig.color, 0) }
])
},
data: item.data || []
})
})
// 最终ECharts配置项
chartOptions.value = {
backgroundColor: 'transparent', // 画布透明，继承父深色背景
// 悬浮提示框配置
tooltip: {
trigger: 'axis',
confine: true,
backgroundColor: 'rgba(17,25,40,0.95)',
borderColor: 'rgba(72,168,246,0.4)',
textStyle: {
color: '#fff'
}
},
// 图例配置
legend: {
show: true,
top: 0,
left: 100,
right: 10,
itemWidth: 12,
itemHeight: 12,
icon: 'rect',
itemGap: 20,
textStyle: {
color: '#fff',
fontSize: 14
},
data: legendData,
// 图例横向滚动，超出出现滚动条
type: 'scroll',
orient: 'horizontal'
},
// 网格边距
grid: {
left: 10,
right: 0,
bottom: 0,
top: 40,
containLabel: true
},
// X轴配置
xAxis: {
type: 'category',
data: xAxisData.value,
axisLine: {
lineStyle: {
color: 'rgba(255,255,255,0.2)'
}
},
axisLabel: {
color: 'rgba(255,255,255,0.7)',
fontSize: 12
},
axisTick: {
show: false
},
boundaryGap: true
},
// Y轴配置
yAxis: {
type: 'value',
min: 0,
name: '统计数量',
nameGap: 20,
nameTextStyle: {
color: '#FFFFFF',
fontSize: 14
},
splitLine: {
lineStyle: {
color: 'rgba(255,255,255,0.1)',
type: 'solid'
}
},
axisLabel: {
color: 'rgba(255,255,255,0.7)'
},
axisLine: {
show: false
},
axisTick: {
show: false
}
},
series: chartSeries
}
}
// ==================== 生命周期 & 数据监听 ====================
// 页面挂载后初始化图表
onMounted(() => {
initChart(props.statisticData)
})
// 深度监听数据变化，自动更新图表
watch(
() => props.statisticData,
val => {
if (val) initChart(val)
},
{ deep: true, immediate: true }
)
</script>
<style lang="scss" scoped></style>
注：文本使用了CSS框架 - Tailwind CSS，可参考这里哦CSS框架 - Tailwind CSS - 附示例-CSDN博客
