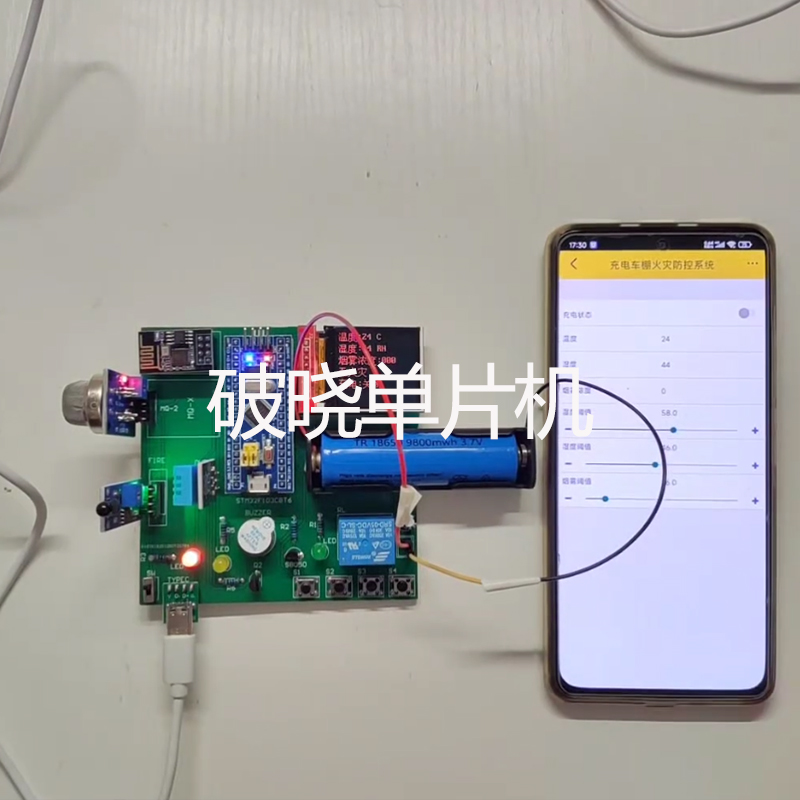

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1Wr97BoEBF/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

        本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+TFT屏幕电路+DHT11温湿度传感器电路+MQ-2烟雾传感器电路+火焰传感器电路+充电电路+蜂鸣器电路+按键电路+电源电路。

2.功能详解

（1）环境采集：DHT11温湿度传感器采集温度和湿度、MQ-2烟雾传感器检测烟雾浓度是否正常、火焰传感器检测是否发生火灾情况。
（2）屏幕显示：TFT屏幕显示当前温度、湿度、烟雾、火灾状态、充电桩状态等信息
（3）充电控制：通过按键控制充电桩开启和关闭。
（4）火灾报警：通过火焰传感器检测是否发生火灾情况，检测到火灾蜂鸣器报警
（5）阈值设置：可通过app设置温度、湿度、烟雾阈值
（6）温度提醒：温度大于设置的阈值时屏幕提醒
（7）湿度提醒：湿度大于设置的阈值时屏幕提醒
（8）烟雾报警：当检测到烟雾浓度超标时，蜂鸣器报警
（9）远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

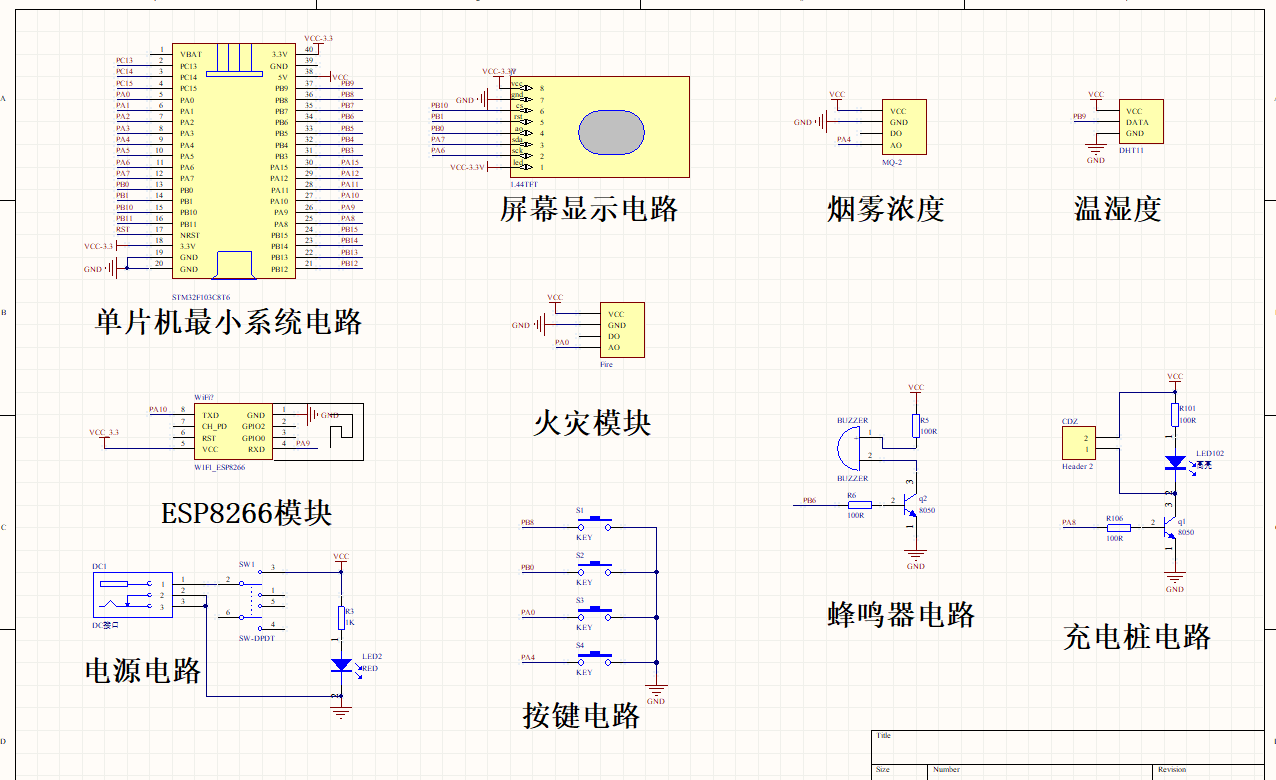

三、项目原理图设计

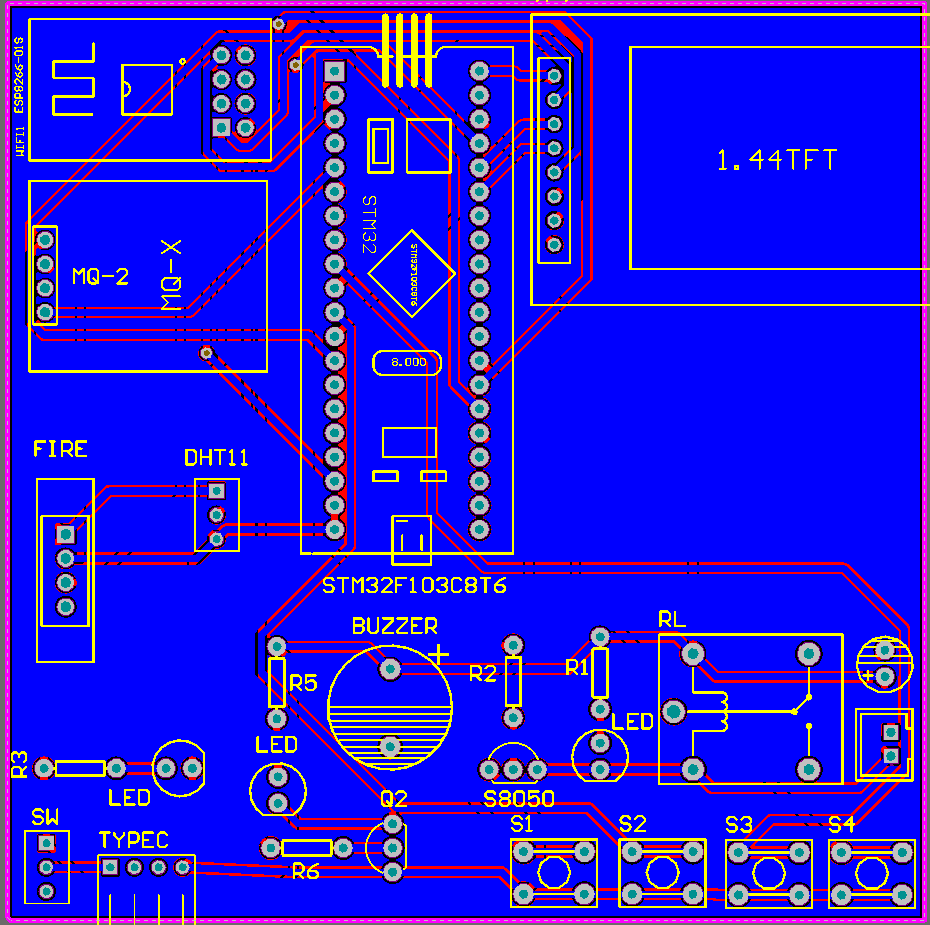

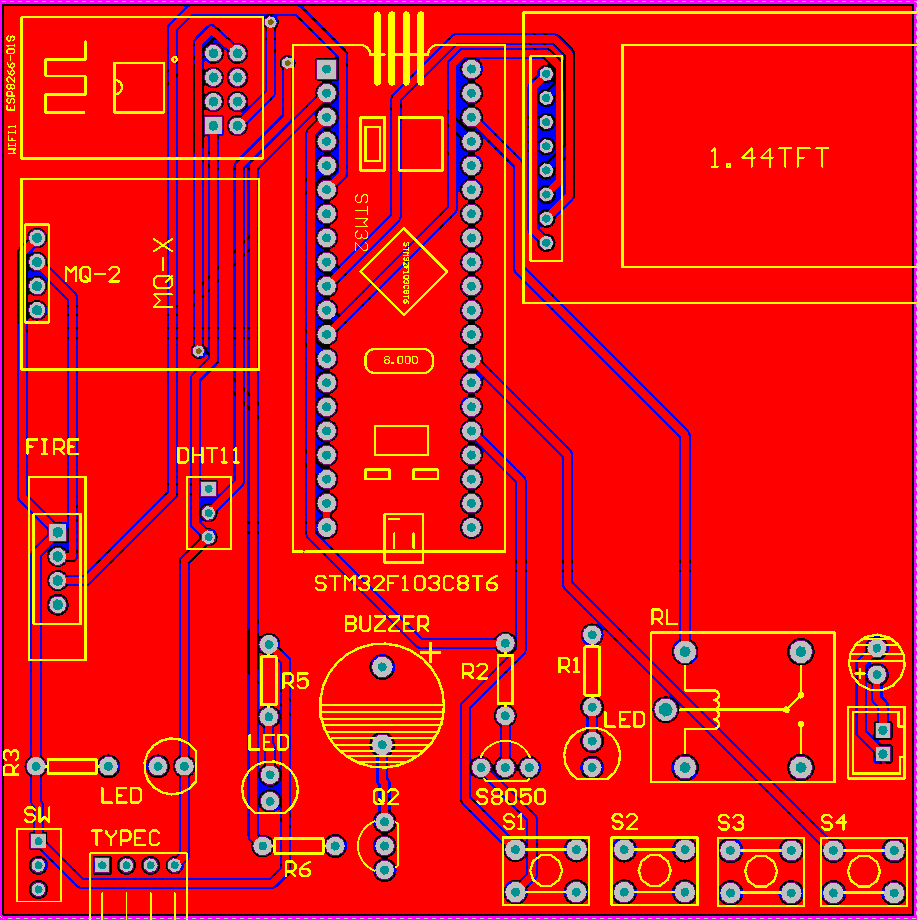

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "usart3.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "DHT11/dht11.h"
#include "beep.h"
#include "mq2.h"
#include "relay.h"
#include "TFT.h"

/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32充电车棚火灾防控系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	u8 temp;//
	u8 humi;//
	uint16_t fire;//
	uint16_t smoke;//
}SensorModulesValue;

typedef struct
{
	uint8_t tempTV;//
	uint8_t humiTV;//
	uint16_t smokeTV;//
}SensorThresholdValue;

typedef struct
{
	uint8_t BEEPFlag;
	uint8_t RELAY1Flag;
	uint8_t RELAY2Flag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			TFT_Init();//TFT初始化
			TFT_Clear(BLACK);
			TFT_PutString(10,10,"Init......",RED,BLACK);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			DHT11_Init();//DHT11初始化
			beep_Init();//beep初始化
			MQ2_Init();//MQ2初始化
			relay_Init();//relay初始化
			SensorThresholdSet();//阈值初始化
	 		delay_ms(100);
        	uart1_init(9600);
	        delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			uart3_init(9600);
			delay_ms(100);
            //WIFI初始化
	        delay_ms(100);
            memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
	        gizwitsInit();
			TFT_Clear(BLACK);			//TFT清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();
	        //数据上传
			currentDataPoint.valueTemp=TEMP;
			currentDataPoint.valueHumi=HUMI;
			currentDataPoint.valueSmoke=smoke;
			currentDataPoint.valueCharge=chongdian;
			gizwitsHandle((dataPoint_t *)&currentDataPoint);
             //数据下发

			Sensorthreshold.tempTV=currentDataPoint.valueTempyz;
			Sensorthreshold.humiTV=currentDataPoint.valueHumiyz;
			Sensorthreshold.smokeTV=currentDataPoint.valueSmokeyz;

			delay_ms(100);

	}
 }



六、项目实验效果 ​

七、项目包含内容
