1 概要

RDMA指的是远程直接内存访问，这是一种通过网络在两个应用程序之间搬运缓冲区里的数据的方法。RDMA与传统的网络接口不同，因为它绕过了操作系统。这允许实现了RDMA的程序具有如下特点：

绝对的最低时延
最高的吞吐量
最小的CPU足迹 （也就是说，需要CPU参与的地方被最小化）

2 RDMA Verbs操作

使用RDMA, 我们需要有一张实现了RDMA引擎的网卡。我们把这种卡称之为HCA(主机通道适配器)。 适配器创建一个贯穿PCIe总线的从RDMA引擎到应用程序内存的通道。一个好的HCA将在导线上执行的RDMA协议所需要的全部逻辑都在硬件上予以实现。这包括分组，重组以及流量控制和可靠性保证。因此，从应用程序的角度看，只负责处理所有缓冲区即可。

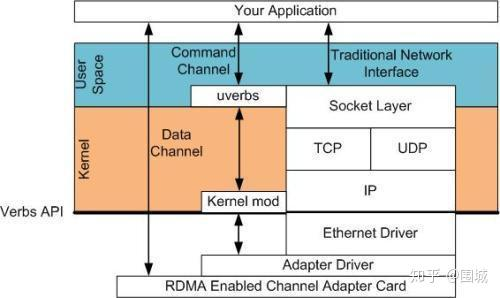

在RDMA中我们使用内核态驱动建立一个数据通道。我们称之为命令通道（Command Channel）。使用命令通道，我们能够建立一个数据通道（Data Channel），该通道允许我们在搬运数据的时候完全绕过内核。一旦建立了这种数据通道，我们就能直接读写数据缓冲区。

建立数据通道的API是一种称之为"verbs"的API。“verbs” API是由一个叫做OFED的Linux开源项目维护的。在站点http://www.openfabrics.org上，为Windows WinOF提供了一个等价的项目。“verbs” API跟你用过的socket编程API是不一样的。但是，一旦你掌握了一些概念后，就会变得非常容易，而且在设计你的程序的时候更简单。

3 Queue Pairs

RDMA操作开始于“搞”内存。当你在对内存进行操作的时候，就是告诉内核这段内存名花有主了，主人就是你的应用程序。于是，你告诉HCA，就在这段内存上寻址，赶紧准备开辟一条从HCA卡到这段内存的通道。我们将这一动作称之为注册一个内存区域(MR)。一旦MR注册完毕，我们就可以使用这段内存来做任何RDMA操作。在下面的图中，我们可以看到注册的内存区域(MR)和被通信队列所使用的位于内存区域之内的缓冲区(buffer)。

RDMA Memory Registration

struct ibv_mr {
struct ibv_context *context;
struct ibv_pd *pd;
void *addr;
size_t length;
uint32_t handle;
uint32_t lkey;
uint32_t rkey;
};

RDMA硬件不断地从工作队列(WQ)中去取工作请求(WR)来执行，执行完了就给完成队列(CQ)中放置工作完成通知(WC)。这个WC意思就是Work Completion。表示这个WR RDMA请求已经被处理完成，可以从这个Completion Queue从取出来，表示这个RDMA请求已经被处理完毕。

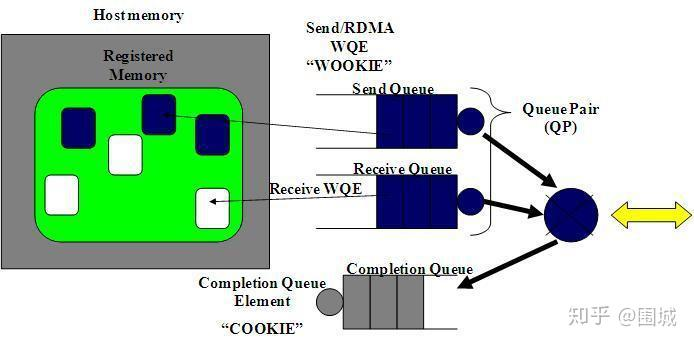

RDMA通信基于三条队列(SQ, RQ和CQ)组成的集合。 其中， 发送队列(SQ)和接收队列(RQ)负责调度工作，他们总是成对被创建，称之为队列对(QP)。当放置在工作队列上的指令被完成的时候，完成队列(CQ)用来发送通知。

当用户把指令放置到工作队列的时候，就意味着告诉HCA那些缓冲区需要被发送或者用来接受数据。这些指令是一些小的结构体，称之为工作请求(WR)或者工作队列元素(WQE)。 WQE的发音为**“WOOKIE”**，就像星球大战里的猛兽。一个WQE主要包含一个指向某个缓冲区的指针。一个放置在发送队列（SQ）里的WQE中包含一个指向待发送的消息的指针。一个放置在接受队列里的WQE里的指针指向一段缓冲区，该缓冲区用来存放待接受的消息。

下面我们来看一下RDMA中的Work Request（SendWR和ReceWR）
RDMA Send Work Request请求

struct ibv_send_wr {
    uint64_t                wr_id;
    struct ibv_send_wr     *next;
    struct ibv_sge         *sg_list;
    int                     num_sge;
    enum ibv_wr_opcode      opcode;
    int                     send_flags;
    uint32_t                imm_data;       /* in network byte order */
    union {
            struct {
                    uint64_t        remote_addr;
                    uint32_t        rkey;
            } rdma;
            struct {
                    uint64_t        remote_addr;
                    uint64_t        compare_add;
                    uint64_t        swap;
                    uint32_t        rkey;
            } atomic;
            struct {
                    struct ibv_ah  *ah;
                    uint32_t        remote_qpn;
                    uint32_t        remote_qkey;
            } ud;
    } wr;
};

RDMA Receive Work Request请求

struct ibv_recv_wr {
    uint64_t                wr_id;
    struct ibv_recv_wr     *next;
    struct ibv_sge         *sg_list;
    int                     num_sge;
 };

RDMA是一种异步传输机制。因此我们可以一次性在工作队列里放置好多个发送或接收WQE。HCA将尽可能快地按顺序处理这些WQE。当一个WQE被处理了，那么数据就被搬运了。 一旦传输完成，HCA就创建一个完成队列元素(CQE)并放置到完成队列(CQ)中去。 相应地，CQE的发音为**“COOKIE”**。

RDMA Complete Queue Element

struct ibv_wc {
    uint64_t                wr_id;          /* 用户自定义的工作请求 ID (Work Request ID) */
    enum ibv_wc_status      status;         /* 完成状态 (Status of the completion) */
    enum ibv_wc_opcode      opcode;         /* 操作类型 (Operation type) */
    uint32_t                vendor_err;     /* 芯片厂商特定的底层错误码 */
    uint32_t                byte_len;       /* 实际传输/接收的字节数 */

    /* 联合体：同一时间只会有一种数据有效，节省内存空间 */
    union {
        __be32              imm_data;       /* 接收到的即时数据 (网络字节序/大端) */
        uint32_t            invalidated_rkey; /* 被刷新的远程内存密钥 (R_Key) */
    };

    uint32_t                qp_num;         /* 本地 Queue Pair (QP) 编号 */
    uint32_t                src_qp;         /* 远端（源端）QP 编号 (仅在 UD 模式下有效) */
    int                     wc_flags;       /* 标志位 (例如：IBV_WC_WITH_IMM) */

    uint16_t                pkey_index;     /* P_Key 索引 */
    uint16_t                slid;           /* 源端本地 ID (Source LID, 仅限 IB/RoCEv1) */
    uint8_t                 sl;             /* 服务级别 (Service Level) */
    uint8_t                 dlid_path_bits; /* 目的 LID 路径位 */
};

4 RDMA Send/Receive

让我们看个简单的例子。在这个例子中，我们将把一个缓冲区里的数据从系统A的内存中搬到系统B的内存中去。这就是我们所说的消息传递语义学。接下来我们要讲的一种操作为SEND，是RDMA中最基础的操作类型。

4.1 第一步

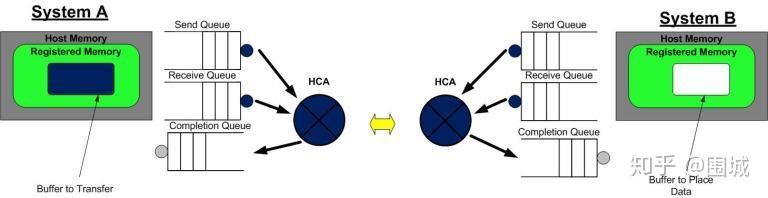

第1步：系统A和B都创建了他们各自的QP的完成队列(CQ), 并为即将进行的RDMA传输注册了相应的内存区域(MR)。 系统A识别了一段缓冲区，该缓冲区的数据将被搬运到系统B上。系统B分配了一段空的缓冲区，用来存放来自系统A发送的数据。

4.2 第二步

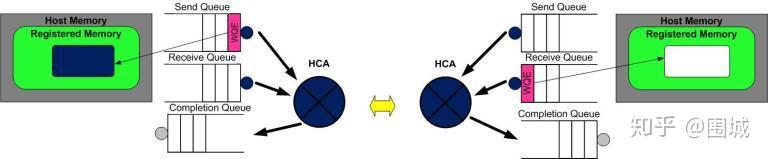

第二步：系统B创建一个WQE并放置到它的接收队列(RQ)中。这个WQE包含了一个指针，该指针指向的内存缓冲区用来存放接收到的数据。系统A也创建一个WQE并放置到它的发送队列(SQ)中去，该WQE中的指针执行一段内存缓冲区，该缓冲区的数据将要被传送。

4.3 第三步

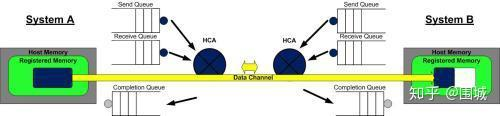

第三步：系统A上的HCA总是在硬件上干活，看看发送队列里有没有WQE。HCA将消费掉来自系统A的WQE, 然后将内存区域里的数据变成数据流发送给系统B。当数据流开始到达系统B的时候，系统B上的HCA就消费来自系统B的WQE，然后将数据放到该放的缓冲区上去。在高速通道上传输的数据流完全绕过了操作系统内核。

4.4 第四步

第四步：当数据搬运完成的时候，HCA会创建一个CQE。 这个CQE被放置到完成队列(CQ)中，表明数据传输已经完成。HCA每消费掉一个WQE, 都会生成一个CQE。因此，在系统A的完成队列中放置一个CQE,意味着对应的WQE的发送操作已经完成。同理，在系统B的完成队列中也会放置一个CQE，表明对应的WQE的接收操作已经完成。如果发生错误，HCA依然会创建一个CQE。在CQE中，包含了一个用来记录传输状态的字段。

我们刚刚举例说明的是一个RDMA Send操作。在IB或RoCE中，传送一个小缓冲区里的数据耗费的总时间大约在1.3µs。通过同时创建很多WQE, 就能在1秒内传输存放在数百万个缓冲区里的数据。

**疑惑：**万一某一批次A中传输的数据容量大于B中RQ中的WQE呢，我比较好奇，SQ，RQ都是成对出现的，两者之间如何成对出现呢，比如A卡和B卡，两者如何在传输数据时成对创建。

答：
1.如何避免内存对不齐的问题
因为硬件只负责死板地执行命令，所以在实际开发中，应用层必须通过控制面（Control Plane）提前商量好：

• 固定大小法：在 AI 训练或分布式存储中，大家通常约定死一个固定的数据块大小（例如所有接收缓冲区统一开辟为 4KB、64KB 或 1MB）。A 每次发送绝不超过这个界限。

• 带即时数据的写（RDMA Write with Imm）：如果数据大小不固定，通常不使用标准的 SEND/RECV。而是由 A 先通过 RDMA WRITE 直接把数据写入 B 的内存（这需要 B 提前把内存地址和 Key 告诉 A），然后带一个 imm_data 告诉 B：“我已经写完了，一共写了 X 字节”。这样就完全由发送方掌控空间，绝不会溢出。

2.SQ 和 RQ 如何“成对出现”并建立连接？
你提到的“SQ 和 RQ 成对出现”，在语义上是指它们共同组合成了 QP (Queue Pair，队列对)。

在单台机器内部，一个 QP 包含一个 SQ 和一个 RQ。但要在系统 A 和系统 B 之间传输数据，就必须让 系统 A 的 QP 和 系统 B 的 QP 在网络上实现“绑定（握手连接）”。

它们在传输数据时，并不是在空中凭空同时创建的，而是经历了一个“各自创建 $\to$ 带外交换信息 $\to$ 硬件握手”的过程：

1. 第一步：各自创建（孤立的 QP）系统 A 和系统 B 都在自己的内存里调用 ibv_create_qp()。此时，系统 A 拥有一个 QP_A（包含 $S{Q}_A$ 和 $R{Q}_A$），系统 B 拥有一个 QP_B（包含 $S{Q}_B$ 和 $R{Q}_B$）。此时它们互相不知道对方的存在。创建后，每一个 QP 都会获得一个由硬件分配的全局唯一 ID，叫做 QPN (Queue Pair Number)。

2. 第二步：带外交换（关键的“相亲”阶段）
   既然 RDMA 网络还没通，它们怎么联系呢？它们会通过传统的 TCP/IP 网络（或者是 Socket 连接） 互发一封“自我介绍信”。
   系统 A 把自己的信息发给 B：包含 A 的 IP 地址、QPN_A、以及起始数据包序号（PSN）。
   系统 B 把自己的信息发给 A：包含 B 的 IP 地址、QPN_B、以及它的 PSN。

3. 第三步：修改 QP 状态（硬件绑定）
   两端都拿到对方的 QPN 和 IP 之后，就要通过驱动去修改本地 QP 的状态机（从 RESET $\to$ INIT $\to$ RTR $\to$ RTS）：
   系统 A 调用驱动函数，告诉自己的硬件：“听好了，你的 $S{Q}_A$ 此生唯一的发送对象就是远程系统 B 的 QP_B”。
   系统 B 也调用驱动函数：“你的 $R{Q}_B$ 此生唯一的接收对象就是远程系统 A 的 QP_A”。
   一旦两边的状态都切换到 RTS (Ready to Send)，这对跨越网络的 QP 就在硬件层面上完成了死绑定。

总结：当连接建立后，它们就变成了交叉对应的影子：

• 系统 A 往 $S{Q}_A$ 里丢一个发送请求（WQE），对端的系统 B 的硬件收到后，就会去 $R{Q}_B$ 里弹出一个接收缓冲（WQE）来接住它。
• 反之，如果系统 B 往 $S{Q}_B$ 里丢数据，就会由系统 A 的 $R{Q}_A$ 来接住。

5 总结

在这博客中，我们学习了如何使用RDMA verbs API。同时也介绍了队列的概念，而队列概念是RDMA编程的基础。最后，我们演示了RDMA send操作，展现了缓冲区的数据是如何在从一个系统搬运到另一个系统上去的。
