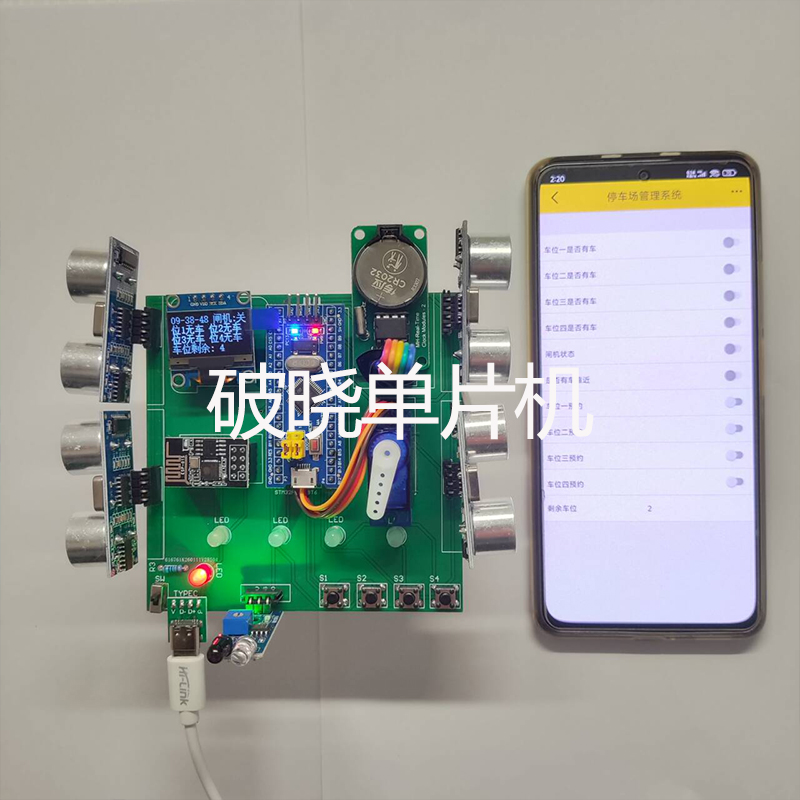

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1Kd6CBKEv2/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

    本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+超声波传感器电路+红外光电传感器电路+SG90舵机电路+DS1302时钟模块电路+LED电路+按键电路+电源电路组成。

2.功能详解

（1）车辆检测：实时检测停车场车库入口是否有车进入。
（2）自动闸机：当检测到停车场车库入口有车时自动开启闸机，闸机开启一段时间后自动关闭闸机
（3）车位剩余：停车场实时监测车位剩余数量。
（4）车位显示：实时显示车辆停车位置
（5）车位指示灯：当车辆在停车位停车后相应的指示灯亮起
（6）通过app预定车位
（7）计数停车费用
（8）通过超声波传感器检测车位是否停车
（9）通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

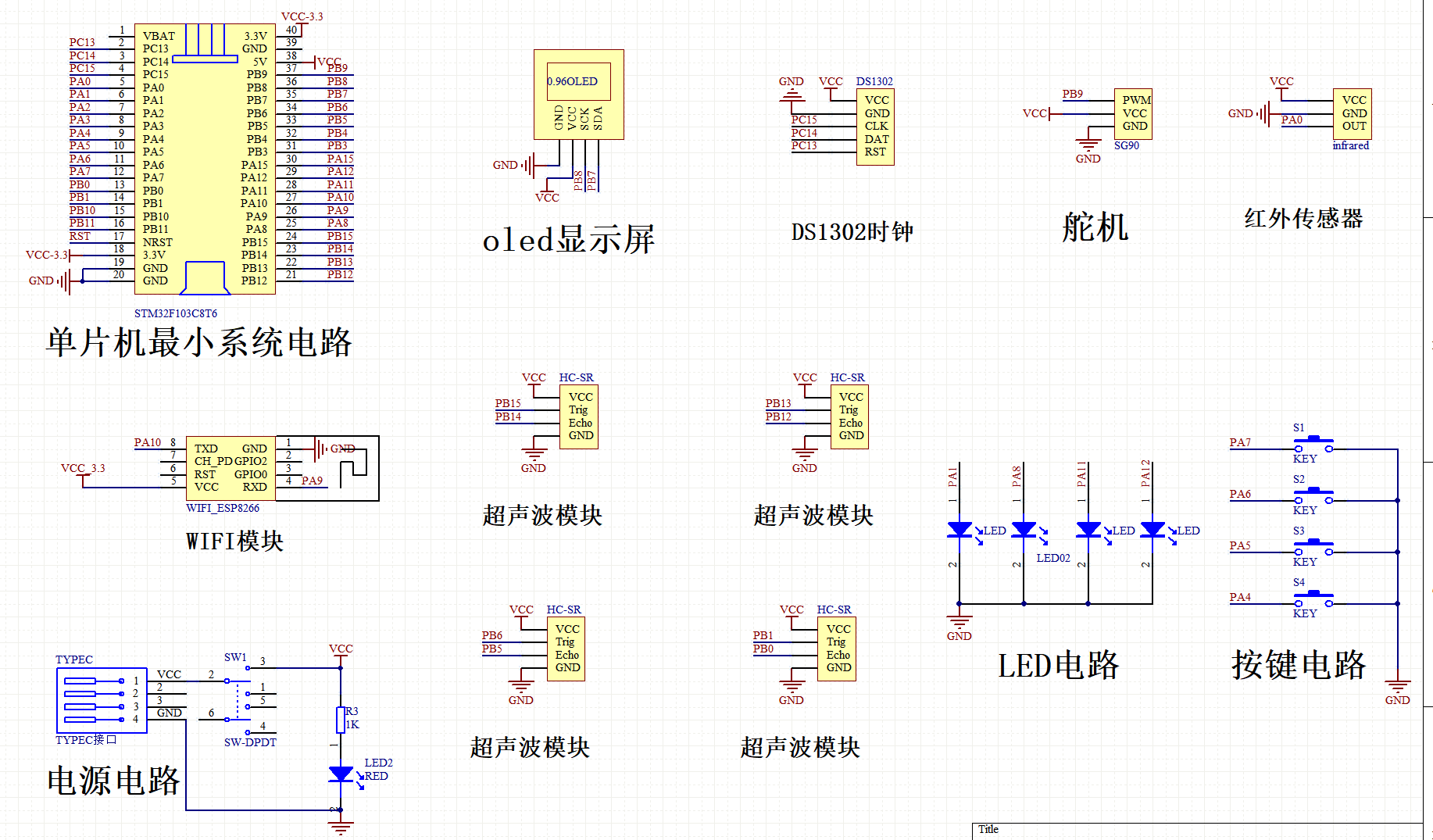

三、项目原理图设计

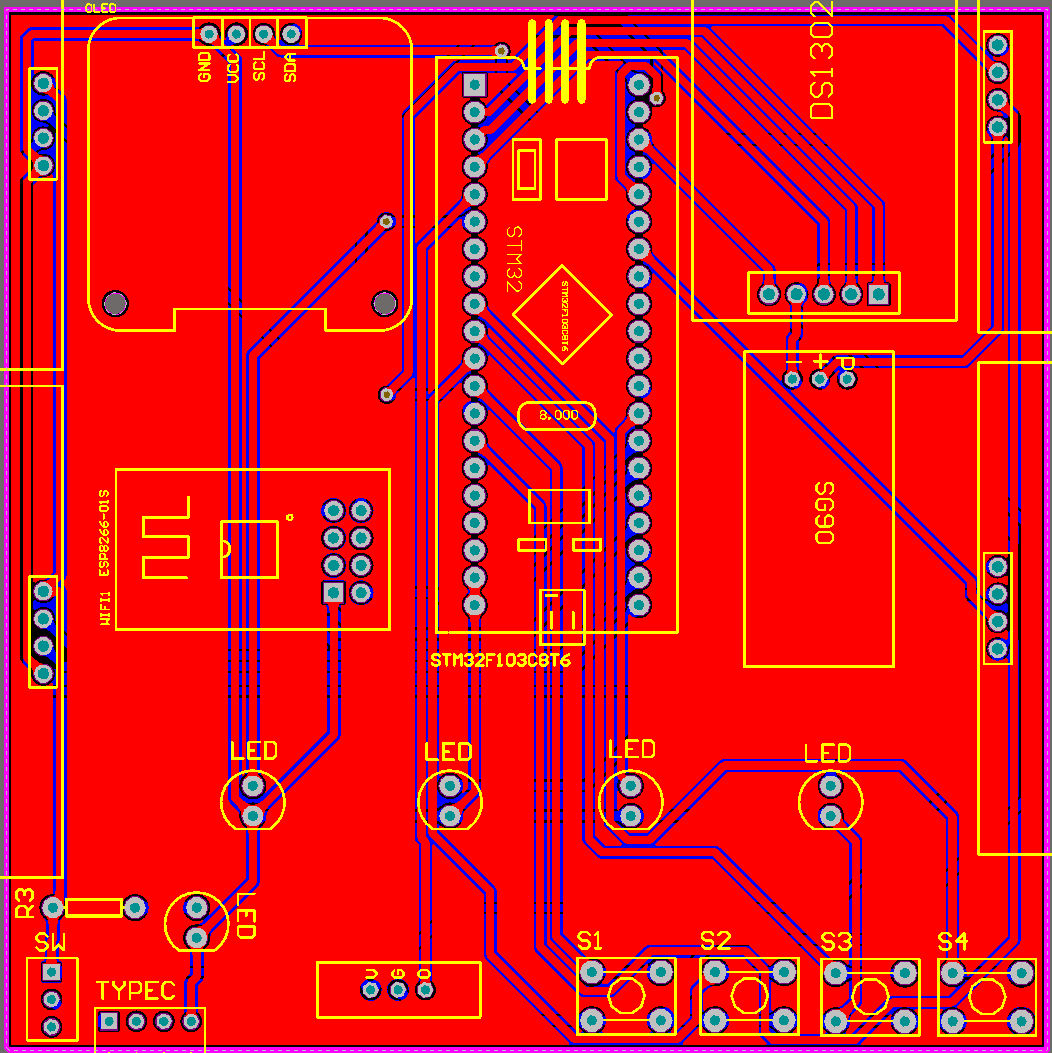

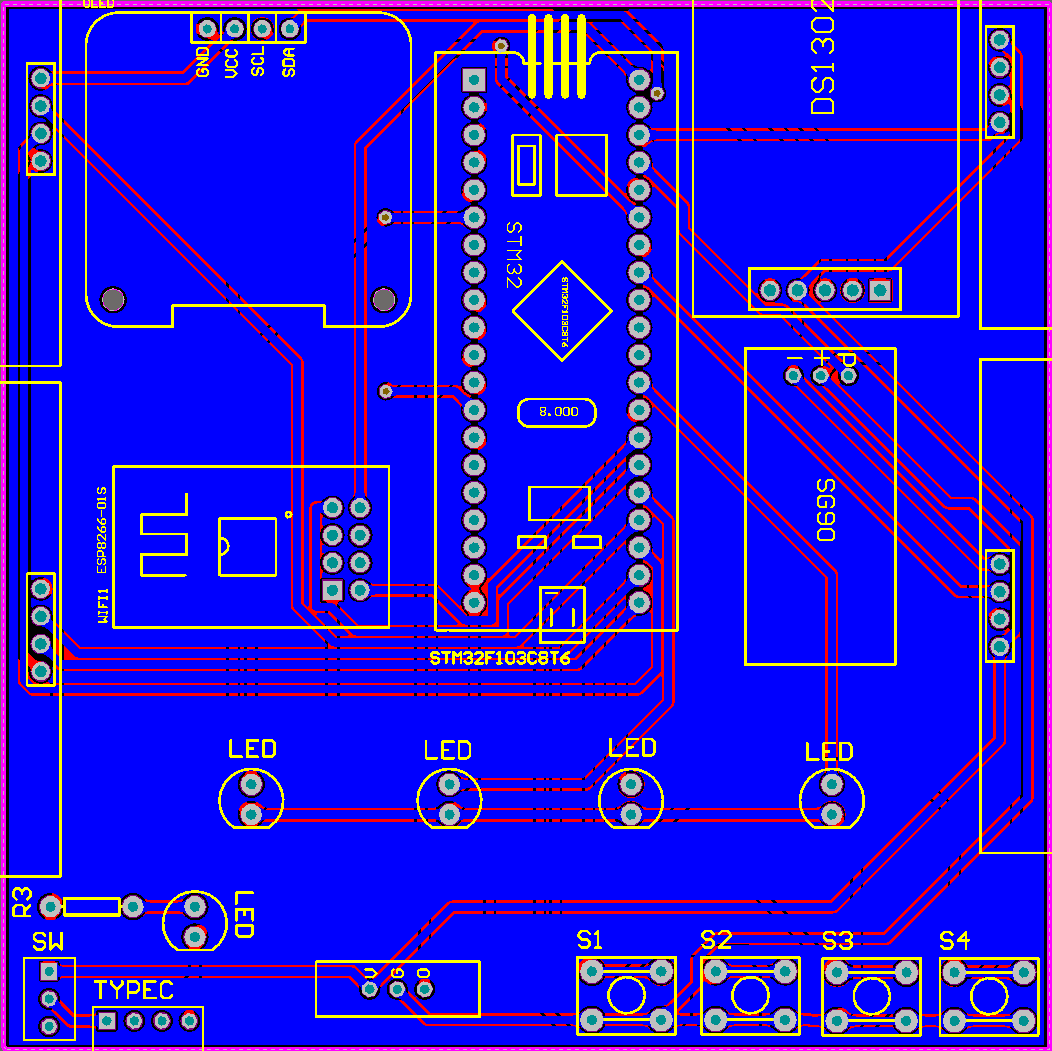

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "timer.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "sg90.h"
#include "oled.h"
#include "DS1302/ds1302.h"
#include "led.h"
#include "hw.h"
#include "HCSR/hcsr.h"

/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32智能停车场管理系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	uint16_t youche;//

	uint16_t distance1;//
	uint16_t distance2;//
	uint16_t distance3;//
	uint16_t distance4;//
}SensorModulesValue;

typedef struct
{

	uint8_t shijian1;
	uint8_t shijian2;
	uint8_t shijian3;
	uint8_t shijian4;

}SensorThresholdValue;

typedef struct
{
	uint8_t BEEPFlag;
	uint8_t RELAYFlag;
	uint8_t MOTORFlag;
	uint8_t SG90Flag;
	uint8_t LEDFlag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		HW_Init();//HW初始化
			beep_Init();//beep初始化
			InitClock();//DS1302初始化
			SG90_Init();//SG90初始化
			led_Init();//led初始化

			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
			gizwitsInit();
			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

            //数据上传
			currentDataPoint.valuechewei=SensorData.chewei;
			currentDataPoint.valuechewei1=SensorData.chewei1;
			currentDataPoint.valuechewei2=SensorData.chewei2;
			currentDataPoint.valuechewei3=SensorData.chewei3;
			currentDataPoint.valuechewei4=SensorData.chewei4;
			currentDataPoint.valueSG90Flag=DriveFlagData.SG90Flag;
			currentDataPoint.valueyouche=SensorData.youche;

			gizwitsHandle((dataPoint_t *)&currentDataPoint);

            //数据下发
			SensorData.yuyue1=currentDataPoint.valueyuyue1;
			SensorData.yuyue2=currentDataPoint.valueyuyue2;
			SensorData.yuyue3=currentDataPoint.valueyuyue3;
			SensorData.yuyue4=currentDataPoint.valueyuyue4;

			delay_ms(100);

	}
 }



六、项目实验效果 ​

七、项目包含内容

​
