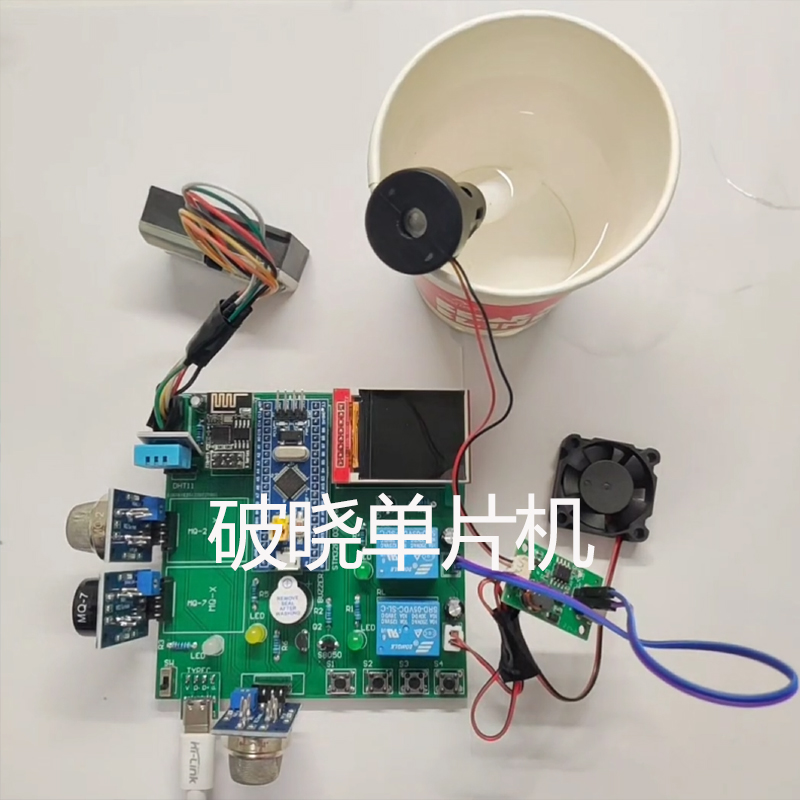

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1RUrdBHExB/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

    本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+TFT屏幕+DHT11温湿度传感器+MQ-2烟雾传感器+MQ-7一氧化碳传感器+MQ-4甲烷传感器+PM2.5粉尘传感器+蜂鸣器电路+继电器模块电路+按键电路+电源电路组成。

2.功能详解

（1）环境采集：DHT11温湿度传感器采集温度和湿度、MQ-2烟雾传感器检测烟雾浓度是否正常、PM2.5粉尘传感器检测PM2.5粉尘是否正常、MQ-7一氧化碳传感器检测一氧化碳有害气体、MQ-4甲烷传感器检测甲烷气体情况。
（2）屏幕显示：TFT屏幕显示当前温度、湿度、烟雾浓度、甲烷浓度、一氧化碳浓度和PM2.5粉尘情况信息
（3）阈值设置：可通过app设置温度、湿度、烟雾、一氧化碳、甲烷浓度和PM2.5粉尘阈值
（4）温度监控：温度大于设置的阈值时声光报警并开启风扇
（5）湿度监控：湿度大于设置的阈值时声光报警并开启风扇
（6）烟雾监控：烟雾大于设置的阈值时开启风扇
（7）CO监控：一氧化碳大于设置的阈值时开启风扇
（8）粉尘监控：粉尘大于设置的阈值时开启降尘喷雾
（9）甲烷监控：甲烷大于设置的阈值时开启风扇
（10）模式设置：可以设置手自动模式切换
（11）手动控制：能控制风扇和降尘喷雾和蜂鸣器开关，然后手机上也能控制风扇和喷雾和蜂鸣器的开关
（12）远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

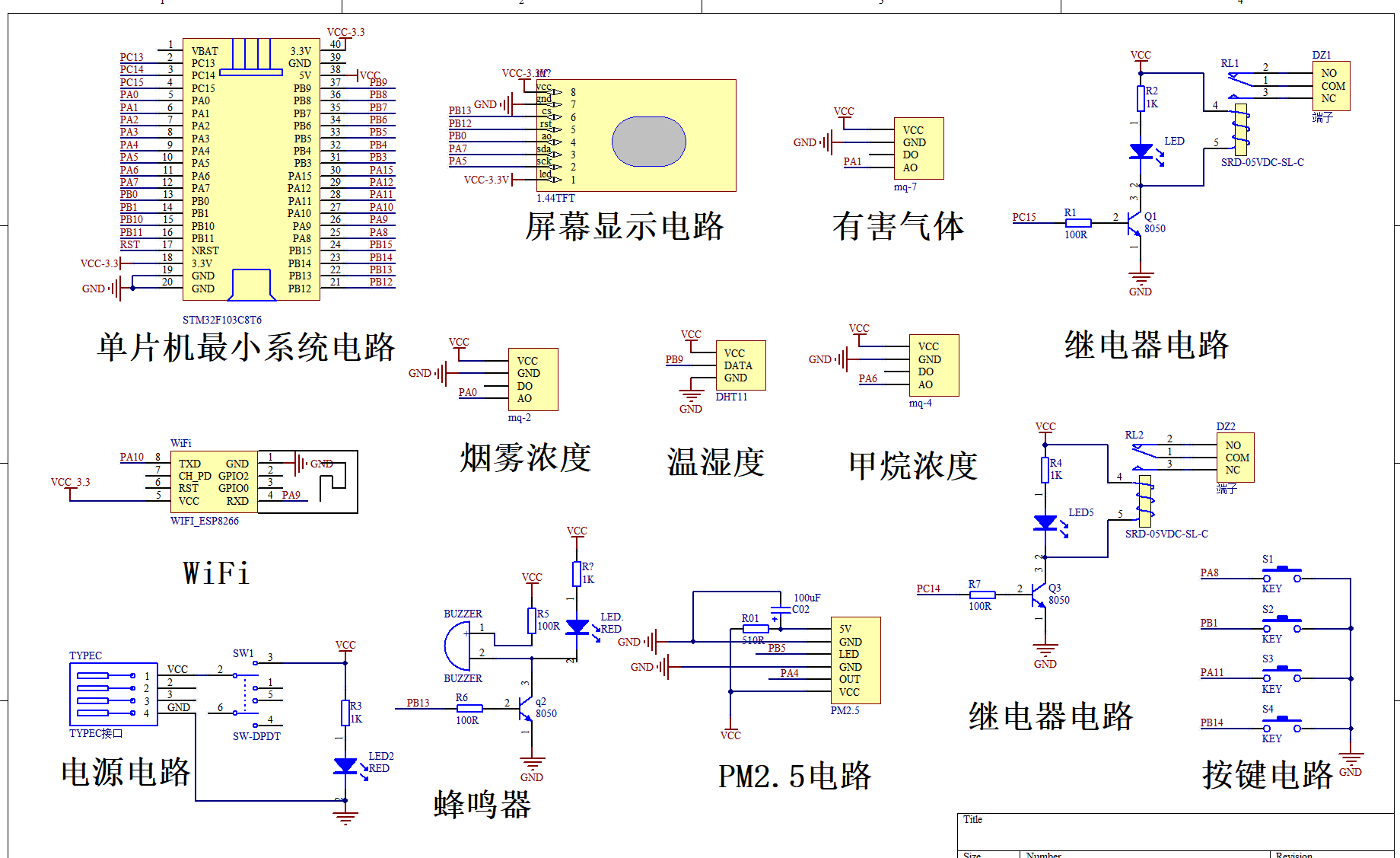

三、项目原理图设计

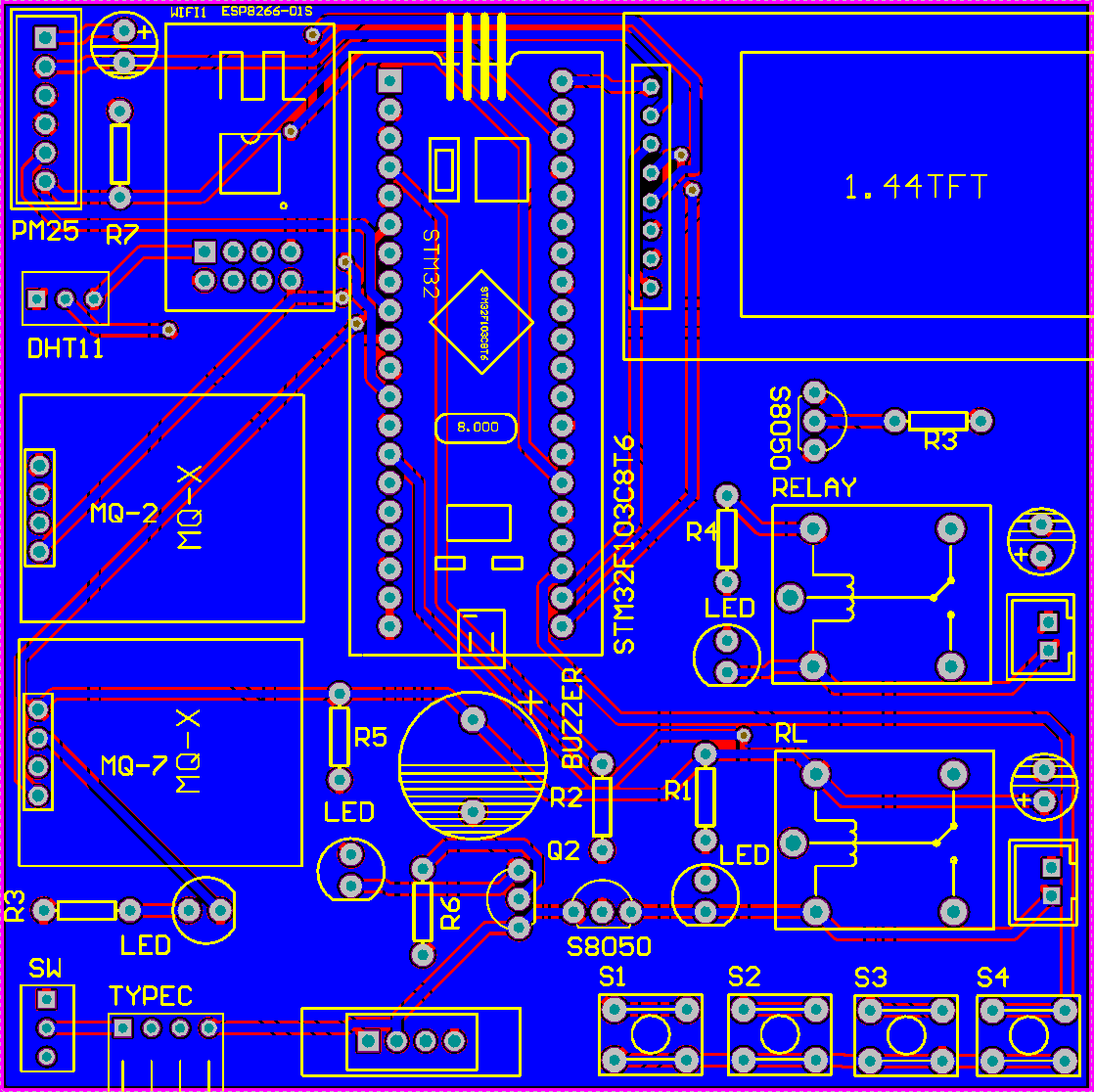

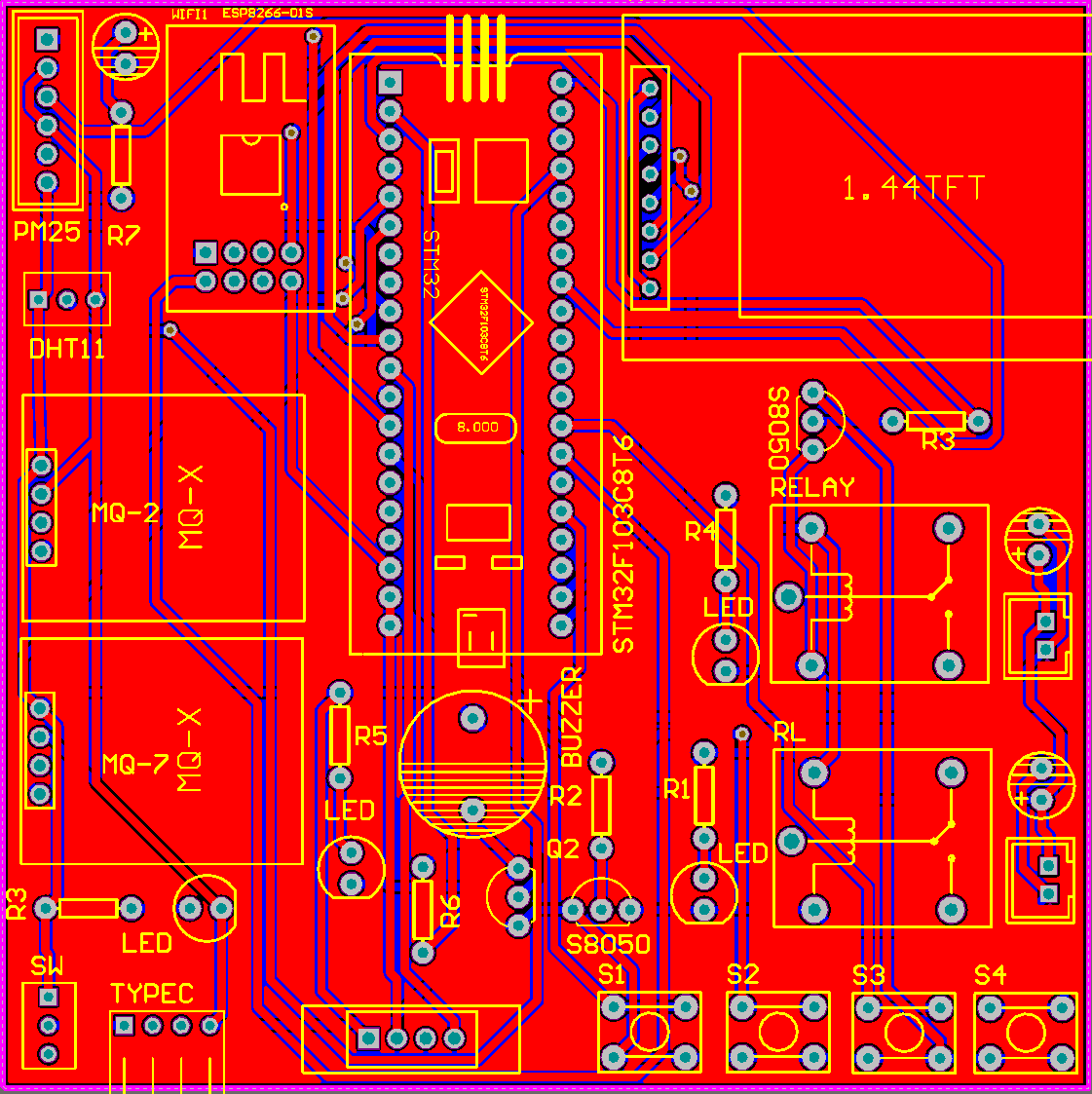

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "usart3.h"
#include "oled.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "DHT11/dht11.h"
#include "beep.h"
#include "mq2.h"
#include "relay.h"
#include "mq7.h"
#include "TFT.h"
#include "pm25.h"
#include "mq4.h"

/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32智能矿井环境检测系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	u8 temp;//
	u8 humi;//
	uint16_t co;//
	uint16_t smoke;//
	uint16_t methane;//
	uint16_t pm25value;//
}SensorModulesValue;

typedef struct
{
	uint8_t tempTV;//阈值
	uint8_t humiTV;//阈值
	uint16_t smokeTV;//阈值
	uint16_t coTV;//阈值
	uint16_t methaneTV;//阈值
	uint16_t pm25valueTV;//阈值
}SensorThresholdValue;

typedef struct
{
	uint8_t BEEPFlag;
	uint8_t MODEFlag;
	uint8_t RELAY1Flag;
	uint8_t RELAY2Flag;

	uint8_t MODEKZ;
	uint8_t BEEPKZ;
	uint8_t RELAY1KZ;
	uint8_t RELAY2KZ;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			TFT_Init();//TFT¯初始化
			TFT_Clear(BLACK);
			TFT_PutString(10,10,"Init......",RED,BLACK);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			beep_Init();//beep初始化
			DHT11_Init();//DHT11初始化
			MQ2_Init();//MQ2初始化
			MQ7_Init();//MQ7初始化
			PM2_5_Init();//PM2.5初始化
			relay_Init();//relay初始化
			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
			gizwitsInit();
			TFT_Clear(BLACK);				//TFT清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

            //数据上传
			currentDataPoint.valueTemp=SensorData.temp;
			currentDataPoint.valueHumi=SensorData.humi;
			currentDataPoint.valuePm25=SensorData.pm25value;
			currentDataPoint.valueCO=SensorData.co;
			currentDataPoint.valueSmoke=SensorData.smoke;
			currentDataPoint.valuemethane=SensorData.methane;

			gizwitsHandle((dataPoint_t *)&currentDataPoint);

            //数据下发
			DriveFlagData.tempTV=currentDataPoint.valueTempyz;
			DriveFlagData.humiTV=currentDataPoint.valueHumiyz;
			DriveFlagData.pm25valueTV=currentDataPoint.valuePm25yz;
			DriveFlagData.coTV=currentDataPoint.valueCOyz;
			DriveFlagData.smokeTV=currentDataPoint.valueSmokeyz;
			DriveFlagData.methaneTV=currentDataPoint.valueHumiyz;


			delay_ms(100);

	}
 }



六、项目实验效果 ​

七、项目包含内容

​
