一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1CuvSBAEAP/?spm_id_from=333.1387.homepage.video_card.click&vd_source=72ef6ef177cfdd91e2e6a52968de5baf

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

    本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+DHT11温湿度传感器电路+SNR9813语音识别模块电路+触摸传感器电路+ULN2003步进电机电路+SG90舵机+继电器模块电路+风扇电路+按键电路+LED电路+电源电路组成。

2.功能详解

1、环境采集：DHT11温湿度传感器采集温度和湿度情况。
2、屏幕显示：OLED屏幕显示当前温度、湿度、通风口状态、照明状态、风扇状态、加湿器状态、除湿器状态、保鲜柜情况信息
3、触摸开关：通过触摸控制保鲜柜的开启和关闭。
4、通风口控制：通过按键控制通风口开启和关闭。
5、照明控制：通过按键控制开关通风口功能
6、语音识别：通过语音识别控制保鲜柜、通风口和照明的开关
7、阈值设置：可通过按键和app设置温度、加湿、除湿阈值
8、降温风扇：温度大于设置的阈值时开启风扇
9、智能加湿：湿度小于设置的加湿阈值时开启加湿器
10、智能除湿：湿度大于设置的除湿阈值时开启除湿阈值
11、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

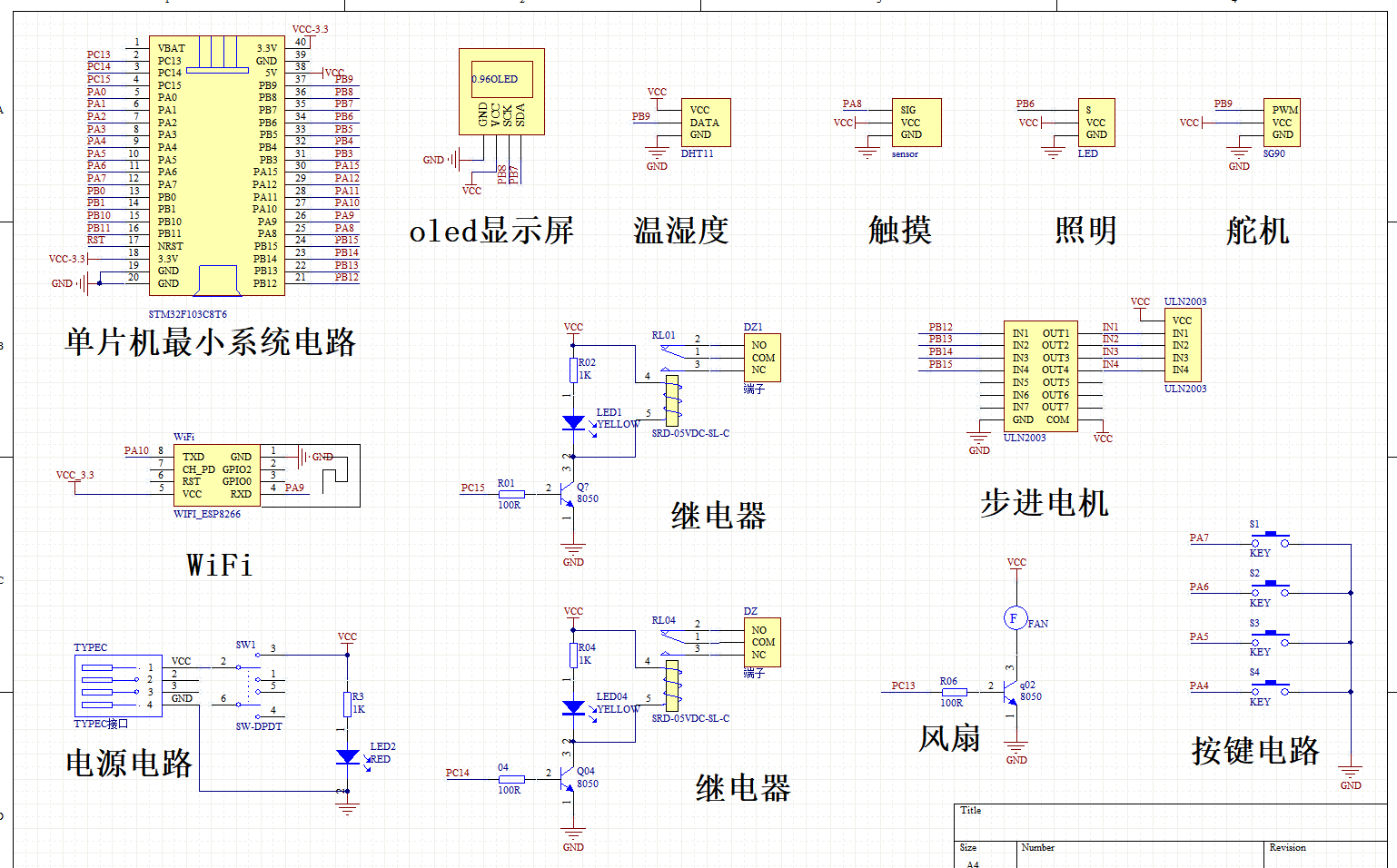

三、项目原理图设计

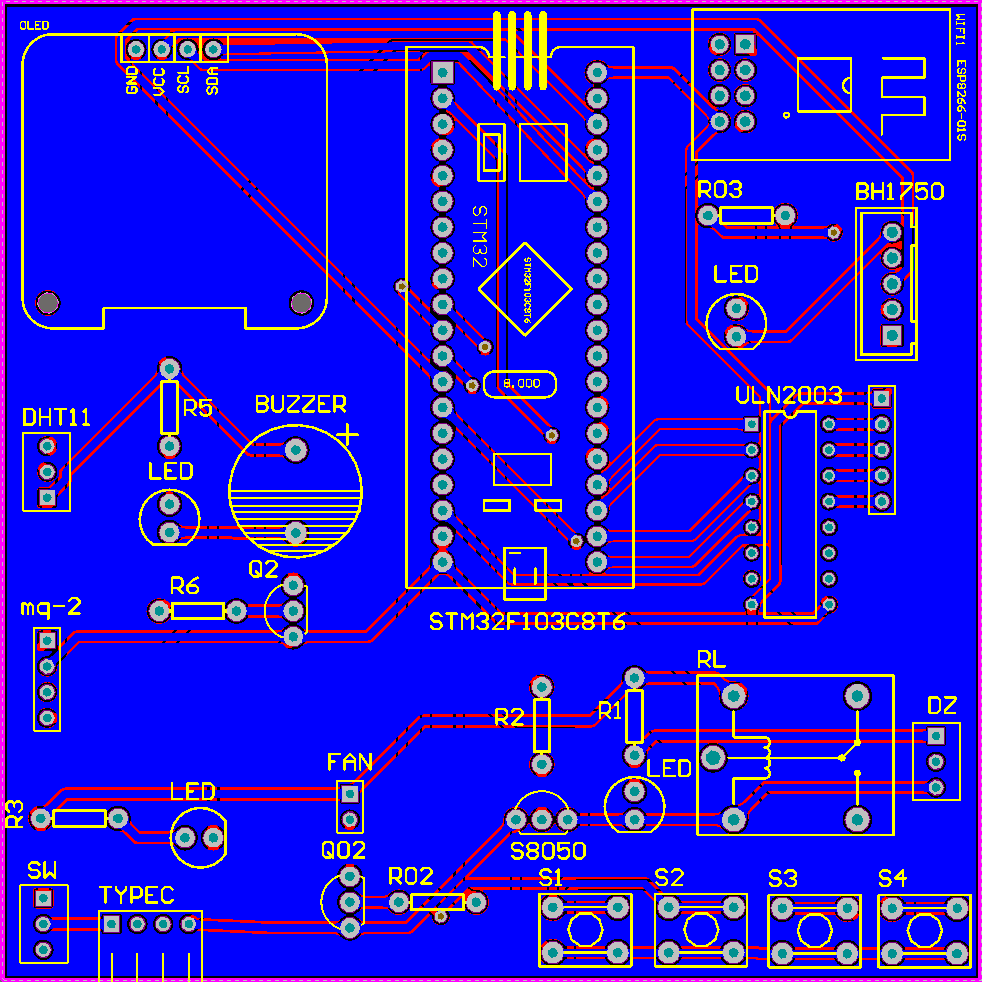

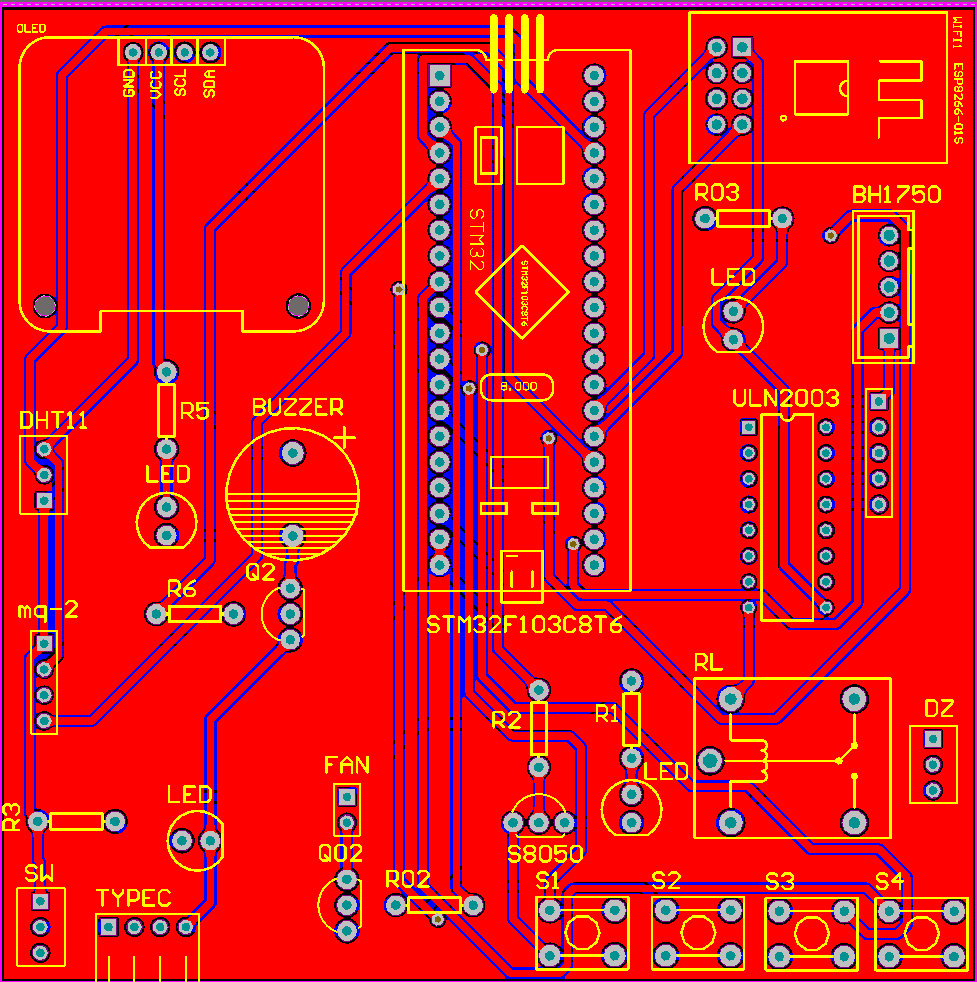

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "usart3.h"
#include "oled.h"
#include "timer.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "DHT11/dht11.h"
#include "led.h"
#include "uln2003.h"
#include "beep.h"
#include "relay.h"
#include "voice.h"
#include "fan.h"
#include "sg90.h"
#include "touch.h"

/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32智能果蔬保鲜柜系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	u8 temp;//
	u8 humi;//
	uint16_t touch;//
	uint16_t yuyin;
}SensorModulesValue;

typedef struct
{
	uint8_t tempTV;//阈值
	uint8_t humiTV;//阈值
 	uint8_t chushiTV;//阈值
}SensorThresholdValue;

typedef struct
{
	uint8_t LEDFlag;
	uint8_t FANFlag;
	uint8_t RELAYFlag;
	uint8_t RELAY1Flag;
	uint8_t MOTORFlag;
	uint8_t SG90Flag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
        	OLEDGUI_Config();
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		DHT11_Init();//DHT11初始化
			beep_Init();//beep初始化
			TOUCH_Init();//初始化TOUCH
			led_Init();//初始化led
			SG90_Init();//初始化SG90
			FAN_Init();初始化FAN
			relay_Init();//relay初始化
			ULN2003_IO_Init();//ULN2003初始化
			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			uart3_init(9600);
			delay_ms(100);
			memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
			gizwitsInit();
			OLEDGUI_Clear(BLACK);			//OLEDGUI_Clear清屏
            SensorDataGet();
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

            //数据上传
			currentDataPoint.valuetemp=SensorData.temp;
			currentDataPoint.valuehumi=SensorData.humi;
			currentDataPoint.valueFAN=DriveFlagData.FANFlag;
			currentDataPoint.valueRELAY=DriveFlagData.RELAYFlag;
			currentDataPoint.valueRELAY1=DriveFlagData.RELAY1Flag;
			currentDataPoint.valueLED=DriveFlagData.LEDFlag;
			currentDataPoint.valueSG90=DriveFlagData.SG90Flag;
			currentDataPoint.valueMOTOR=DriveFlagData.MOTORFlag;

			gizwitsHandle((dataPoint_t *)&currentDataPoint);

            //数据下发
			DriveFlagData.tempTV=currentDataPoint.valueTempyz;
			DriveFlagData.humiTV=currentDataPoint.valueHumiyz;
			DriveFlagData.chushiTV=currentDataPoint.valuechushiyz;


			delay_ms(100);

	}
 }



六、项目实验效果 ​

七、项目包含内容

​
