一、引言：两种范式的本质差异

在嵌入式与控制系统开发中，Stateflow 和 C 语言从根本上代表了两种不同的工程范式：

Stateflow 是模型驱动开发（MBD） 的工具，核心思想是"先建模仿真，后自动生成代码"。它将系统行为抽象为可视化的状态机，适合处理复杂、事件驱动的逻辑。

C语言 是代码驱动开发的基石，核心思想是"直接面向硬件编程"。它提供对内存和时序的精细控制，适合资源受限和对性能极度敏感的场景。

在这篇文章中，我会通过一个电梯控制案例，展示同一需求在两种范式下的实现差异，并给出工程选型的具体建议。

二、Stateflow 核心特性与工程现实

2.1 核心优势

特性	工程
图形化状态机	将嵌套状态、并行状态（AND 状态）、历史节点可视化，降低复杂逻辑的 cognitive load。
与 Simulink 原生集成	控制逻辑（Stateflow）与物理模型（Simulink）可在同一环境内联仿，实现系统级 MIL（模型在环）验证。
自动代码生成	通过 Embedded Coder 生成符合 MISRA C 标准的代码，支持定点运算和自定义存储类。
仿真动画调试	运行时状态高亮、数据流追踪，比传统断点调试更直观。

2.2 工程痛点（常被忽略）

• 版本控制困境：.slx文件为二进制格式，Git diff 无法直接查看状态图变更，必须依赖 Simulink Projects 或 XML 比较工具，团队协作成本高。
• 生成代码的"黑盒"感：自动生成的 C 代码往往包含大量宏和状态表，可读性差，手动优化空间受限。若需通过功能安全认证（如 ISO 26262），需额外配置代码生成选项以生成可追溯的代码。
• 许可证成本：MATLAB/Simulink/Stateflow/Embedded Coder 的商用授权费用高昂，对中小团队或长期维护项目构成成本压力。
• 学习曲线非线性：不仅要学习工具操作，还需理解 MBD 方法论（如 Moore/Mealy 机语义、绝对/局部转移、广播事件等）。

三、C 语言核心特性与工程现实

3.1 核心优势

特性	工程价值
极致性能	编译器可针对特定 MCU 指令集优化，开发者可手动干预内存布局、中断响应和寄存器操作。
完全可控	无运行时依赖，无隐藏开销，适合对 ROM/RAM 有严格预算的硬实时系统。
生态与可移植性	几乎所有嵌入式芯片均有 C 编译器，丰富的开源库和调试工具链（GDB、J-Link）。
版本控制友好	纯文本代码，Git diff/merge 无压力，适合分布式团队协作。

3.2 工程痛点

• 复杂状态机的维护灾难：当状态超过 10 个且转移条件相互嵌套时，switch-case 或 if-else 代码会迅速膨胀成"意大利面条"，后期修改极易引入回归 Bug。
• 内存安全责任：手动管理指针、缓冲区和中断上下文，内存泄漏、竞态条件、栈溢出等问题在复杂系统中难以根除。
• 仿真验证成本高：C 代码无法直接与被控对象模型联仿，需额外编写测试桩（Stub）或依赖硬件在环（HIL）设备，前期 Bug 发现成本高。

四、多维度深度对比

对比维度	Stateflow	C 语言	工程建议
开发效率	👍👍👍👍👍 拖放状态、配置转移条件即可实现复杂逻辑，适合快速原型。	👍👍👍 需手动编写状态管理框架，复杂逻辑开发周期长。	需求频繁变更时优先 Stateflow； 需求冻结后可用 C 重构关键路径。
代码可读性	👍 图形化直观，但生成代码可读性差。	👍👍👍👍 依赖开发者水平，良好设计模式下可读性极高。	Stateflow 用于设计评审，C 用于代码审查。
运行时性能	👍👍👍 生成代码含查表和状态枚举，通常比手写 C 慢 5%~20%。	👍👍👍👍👍 可针对特定 MCU 指令集和内存架构深度优化。	对 10ms 以上控制周期，Stateflow 性能足够； 对 μs 级硬实时，手写 C 更优。
调试手段	👍👍👍👍👍 动画仿真 + MIL/SIL/PIL 测试，可观测状态转移路径。	👍👍 GDB 断点 + 串口日志 + 逻辑分析仪，需手动插桩。	控制逻辑调试用 Stateflow； 驱动/寄存器级调试用 C。
测试验证	👍👍👍👍👍 天然支持 MIL/SIL，可结合 Simulink Test 做覆盖率分析和等价性测试。	👍👍 需额外搭建单元测试框架或 HIL 环境。	高安全完整性等级（SIL/ASIL）项目建议 Stateflow + 自动生成代码。
版本控制	👍👍 二进制模型文件，分支合并困难。	👍👍👍👍👍 纯文本，Git 生态成熟。	大型团队需制定严格的模型签入规范和 diff 流程。
硬件抽象	👍 不直接操作硬件，需通过 S-Function 或外部 C 代码接口。	👍👍👍👍👍 可直接操作寄存器、中断和内存映射。	Stateflow 负责策略层，C 负责驱动层，通过清晰接口隔离。

五、实战案例：电梯控制系统的双范式实现

需求定义：实现一个 3 层电梯控制器。

• 状态：Idle（待机）、MovingUp（上行）、MovingDown（下行）、DoorOpen（开门）、Error（故障）。
• 事件：callFloor1/2/3（呼梯）、arrive（到达楼层）、emergency（急停）、reset（复位）。
• 动作：startMotor(dir)、stopMotor()、openDoor()、closeDoor()、triggerAlarm()。

5.1 Stateflow 实现

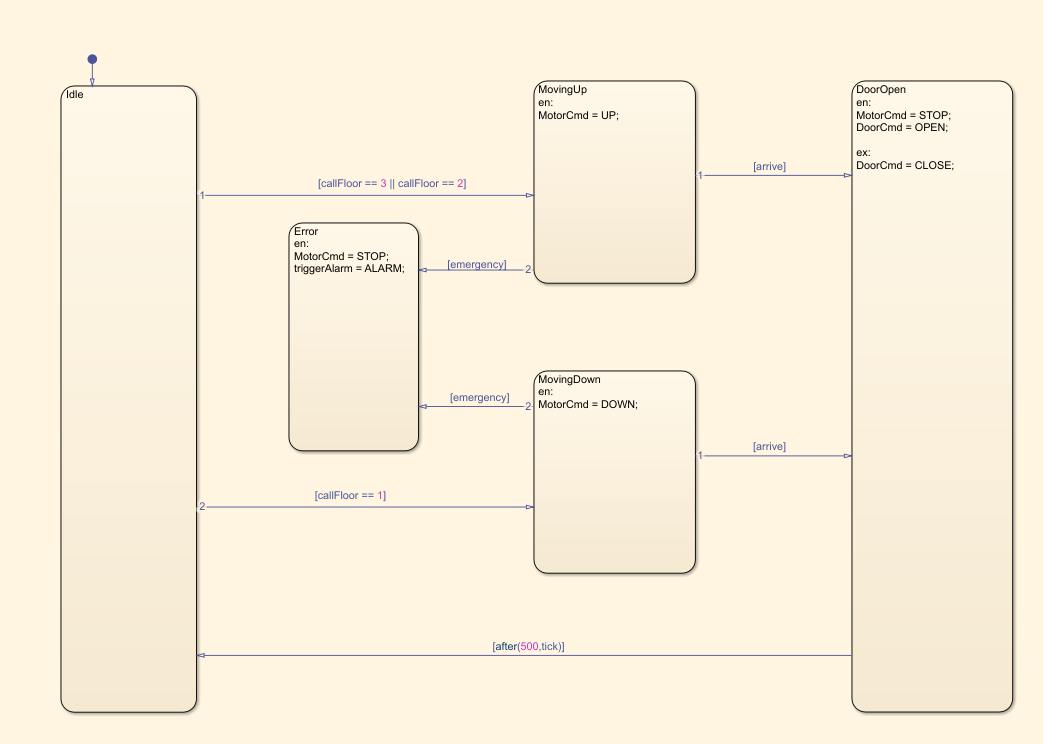

状态图设计：

自动生成的 C 代码片段（部分）：

/* Named constants for Chart: '<S1>/电梯' */
#define elevator_IN_DoorOpen           ((uint8_T)1U)
#define elevator_IN_Error              ((uint8_T)2U)
#define elevator_IN_Idle               ((uint8_T)3U)
#define elevator_IN_MovingDown         ((uint8_T)4U)
#define elevator_IN_NO_ACTIVE_CHILD    ((uint8_T)0U)

/* Block states (default storage) */
DW_elevator_T elevator_DW;

/* Real-time model */
RT_MODEL_elevator_T elevator_M_;
RT_MODEL_elevator_T *const elevator_M = &elevator_M_;

/* Model step function */
void elevator_step(void)
{
  /* Chart: '<S1>/电梯' */
  if (elevator_DW.temporalCounter_i1 < 511U) {
    elevator_DW.temporalCounter_i1++;
  }

  if (elevator_DW.is_active_c3_elevator == 0U) {
    elevator_DW.is_active_c3_elevator = 1U;
    elevator_DW.is_c3_elevator = elevator_IN_Idle;
  } else {
    switch (elevator_DW.is_c3_elevator) {
     case elevator_IN_DoorOpen:
      if (elevator_DW.temporalCounter_i1 >= 500) {
        elevator_DW.is_c3_elevator = elevator_IN_Idle;
      }
      break;

     case elevator_IN_Error:
     case elevator_IN_Idle:
     case elevator_IN_MovingDown:
      break;
    }
  }

  /* End of Chart: '<S1>/电梯' */
}

工程特点：

• 开发者通过拖拽和配置属性即可完成上述逻辑，无需关心状态变量的手动维护。
• 可在 Simulink 中搭建电梯动力学模型（质量、速度、门机模型），进行闭环仿真。
• 生成代码包含完整的输入/输出结构体接口，便于集成。

5.2 C 语言实现

方案 A：传统 switch-case（适合简单状态机）

typedef enum
{ IDLE, MOVING_UP, MOVING_DOWN, DOOR_OPEN, ERROR } State;

typedef enum
{ EV_CALL1, EV_CALL2, EV_CALL3, EV_ARRIVE, EV_EMERGENCY, EV_RESET, EV_TIMEOUT } Event;

State state = IDLE;

void elevator_fsm(Event ev)
{
    switch (state)
    {
        case IDLE:
            if (ev == EV_CALL3 || ev == EV_CALL2)
            {
                state = MOVING_UP;
                startMotor(UP);
            } else if (ev == EV_CALL1)
                {
                    state = MOVING_DOWN;
                    startMotor(DOWN);
                }
            break;

        case MOVING_UP:
            if (ev == EV_EMERGENCY)
            {
                state = ERROR;
                stopMotor();
                triggerAlarm();
            } else if (ev == EV_ARRIVE)
                {
                    state = DOOR_OPEN;
                    stopMotor();
                    openDoor();
                    start_timer(5000);
                }
            break;

        case DOOR_OPEN:
            if (ev == EV_TIMEOUT)
            {
                closeDoor();
                state = IDLE;
            }
            break;

        case ERROR:
            if (ev == EV_RESET)
            {
                state = IDLE;
            }
            break;

        default: break;
    }
}

方案 B：函数指针表（适合可扩展的复杂状态机）

typedef enum
{ IDLE, MOVING_UP, MOVING_DOWN, DOOR_OPEN, ERROR } State;

typedef enum
{ EV_CALL1, EV_CALL2, EV_CALL3, EV_ARRIVE, EV_EMERGENCY, EV_RESET, EV_TIMEOUT } Event;

State state = IDLE;

typedef State (*StateHandler)(Event);

State handle_idle(Event ev)
{
    if (ev == EV_CALL3 || ev == EV_CALL2)
    {
        startMotor(UP);
        return MOVING_UP;
    }

    if (ev == EV_CALL1)
    {
        startMotor(DOWN);
        return MOVING_DOWN;
    }
    return IDLE;
}

State handle_moving_up(Event ev)
{
    if (ev == EV_EMERGENCY)
    {
        stopMotor();
        triggerAlarm();
        return ERROR;
    }

    if (ev == EV_ARRIVE)
    {
        stopMotor();
        openDoor();
        start_timer(5000);
        return DOOR_OPEN;
    }
    return MOVING_UP;
}

/* 状态函数表 */
const StateHandler state_table[] =
{
    [IDLE]       = handle_idle,
    [MOVING_UP]  = handle_moving_up
    /*还有其他函数，这里省略*/
};

void elevator_run(Event ev)
{
    state = state_table[state](ev);
}

工程特点：

• 手写代码可直接控制定时器寄存器和中断优先级，无生成代码的抽象层开销。
• 当状态超过 20 个或存在多层嵌套（如 `MovingUp` 内再细分 `Accelerating`/`ConstantSpeed`/`Decelerating`）时，switch-case 可读性急剧下降，函数指针表虽可缓解但增加了设计复杂度。
• 需手动编写单元测试用例覆盖所有状态转移路径。

5.3 同一案例的横向对比

指标	Stateflow	C (switch-case)	C (函数指针表)
实现耗时	30 分钟（建模+仿真）	2 小时（编码+调试）	3 小时（设计+编码）
状态嵌套支持	原生支持子状态图	需手动实现嵌套 switch 或状态栈	需额外设计分层架构
代码体积	生成代码约 5~8KB（含查表和诊断逻辑）	约 1~2KB	约 1.5~2.5KB
仿真验证	Simulink 联仿，无需硬件	需编写测试主函数或烧录硬件	同左
后期维护	改状态图即可，图形化 diff 直观	改代码需重新走查所有 case	改函数表，模块化较好

六、混合开发：从模型到产品的最佳实践

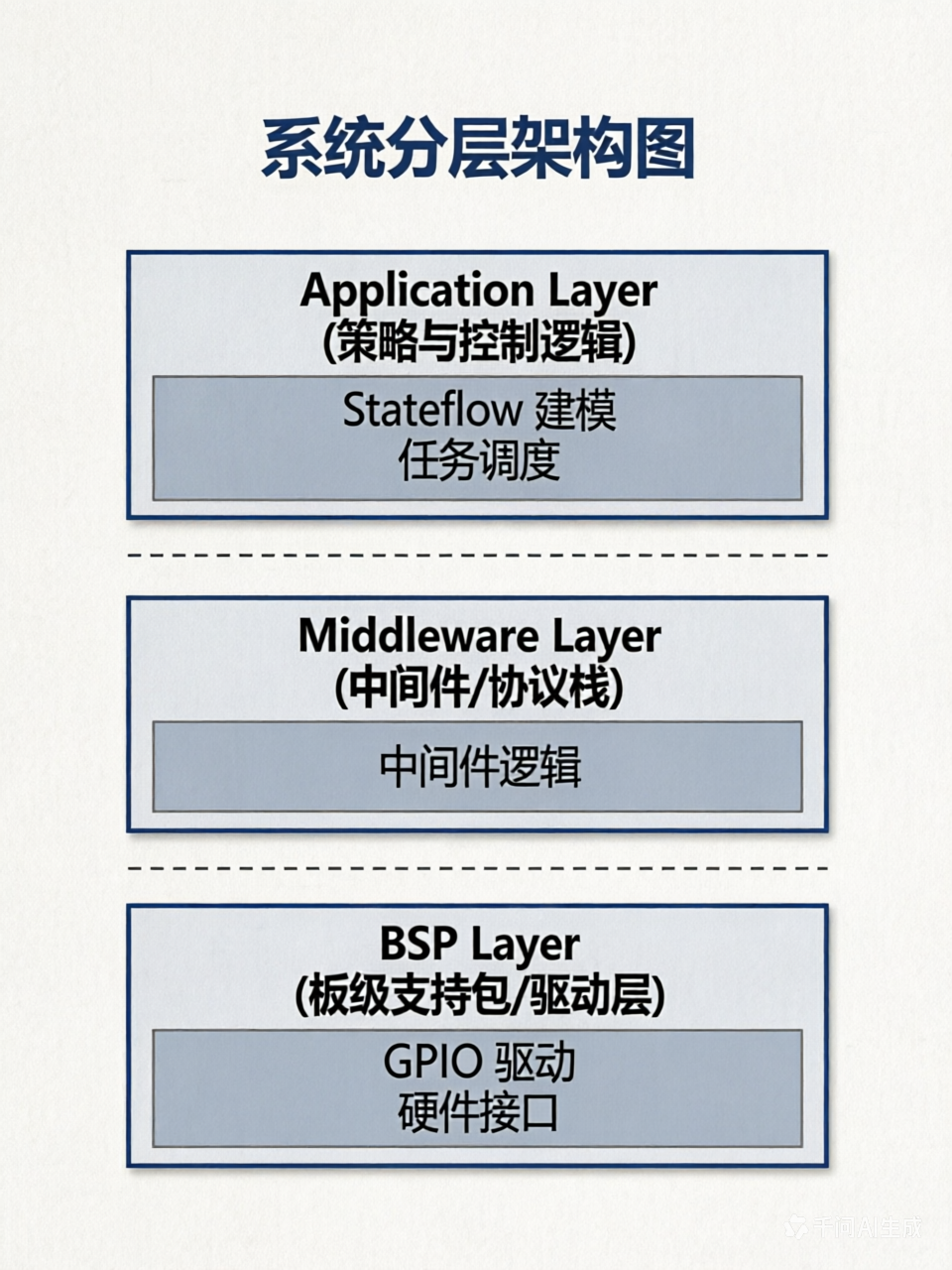

在真实项目中，Stateflow 与 C 语言极少二选一，而是分层协作。推荐架构如下：

集成工作流：

1. 接口契约设计：在 Stateflow 中定义输入（传感器、事件）和输出（电机指令、报警）的数据结构，生成代码后这些结构体成为与手写 C 代码的契约边界。
2. 代码生成配置：使用 Embedded Coder 的 Custom Storage Class，将 Stateflow 的 I/O 映射到全局变量或直接映射到硬件寄存器地址，减少数据拷贝。
3. 调度集成：Stateflow 生成代码通常提供一个 `step()` 函数，由手写 C 代码的定时中断（如 10ms Tick）周期性调用。
4. 验证策略：
   • MIL：在 Simulink 中验证控制逻辑正确性。
   • SIL：将生成代码编译为 PC 可执行文件，与 Simulink 模型输出做等价性对比。
   • PIL：将代码下载到目标 MCU，验证实际执行时序和资源占用。

七、选型决策指南

7.1 快速对照表

如果你的项目...	推荐选择
状态超过 15 个，且存在多层嵌套/并行状态	Stateflow
控制周期 > 10ms，性能非首要瓶颈	Stateflow
需频繁与物理模型联仿（如车辆动力学、电机模型）	Stateflow
需通过 ISO 26262 等功能安全认证	Stateflow + 认证级代码生成
目标芯片 ROM < 32KB 或 RAM < 4KB	手写 C
控制周期 < 1ms 或需精确控制中断延迟	手写 C
团队无 MATLAB 许可证或预算有限	手写 C
需要直接操作特殊硬件寄存器（如 FPGA 软核、DMA）	手写 C
状态机简单（<< 5 个状态），且几乎不变更	手写 C

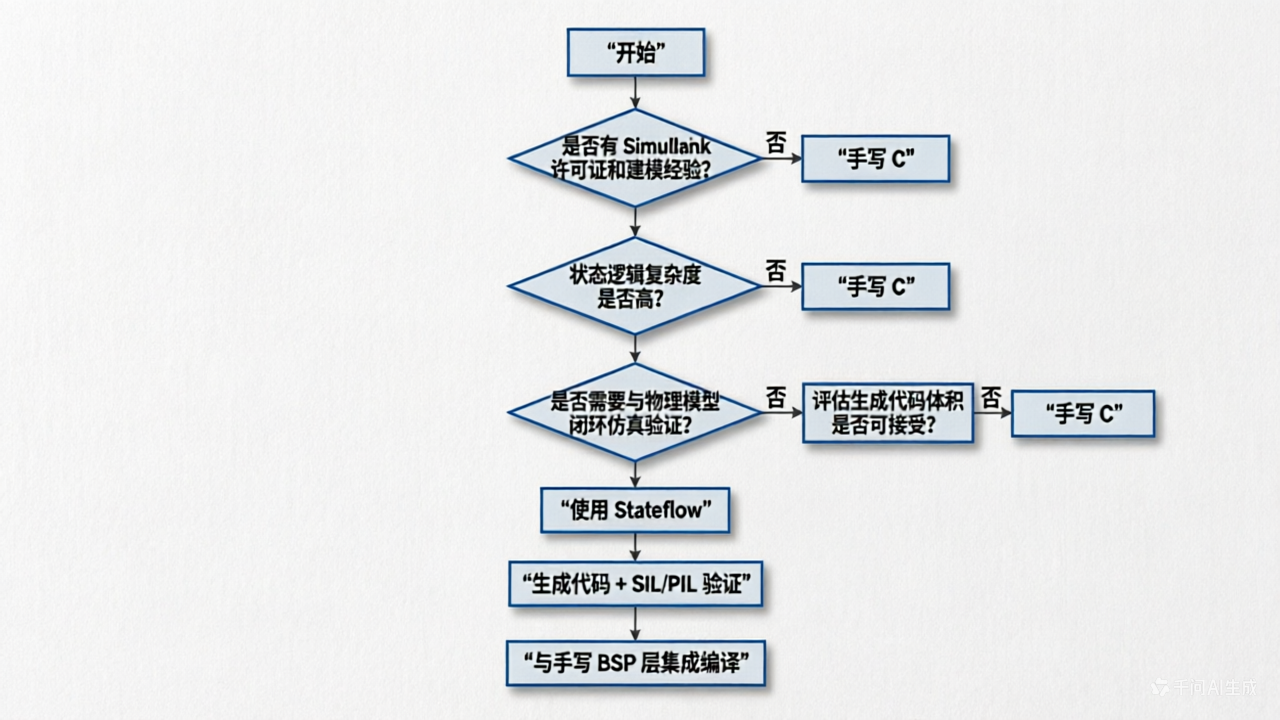

7.2 决策流程图

八、结论

Stateflow 和 C 语言并非对立关系，而是不同抽象层级的工具：

• Stateflow 的价值在于将"控制意图"从代码细节中解放出来，通过可视化与仿真提前消灭逻辑错误。它的最佳战场是复杂状态管理、策略层控制、需要频繁仿真验证的场景。
• C 语言的价值在于提供对硬件的终极掌控和零开销抽象。它的最佳战场是资源受限、硬实时、驱动层和简单稳定的状态逻辑。

工程建议：

1. 复杂项目采用混合架构：在 Stateflow 中完成状态机设计与 MIL 验证，生成代码后作为库文件集成到手写 C 工程。手写 C 负责驱动、中断和 OS 适配。
2. 建立清晰的接口边界：无论选择哪种方式，状态机与硬件驱动之间必须通过明确的数据结构隔离，避免生成代码与手写代码相互渗透。
3. 警惕"为了建模而建模"：如果状态机简单且终身不变，直接用 C 的 `switch-case` 是最经济的选择；如果项目后期无仿真需求，引入 Stateflow 只会增加不必要的工具链负担。

最终，工具的选择应服务于项目约束（资源、周期、安全等级）和团队能力，而非技术偏好。
