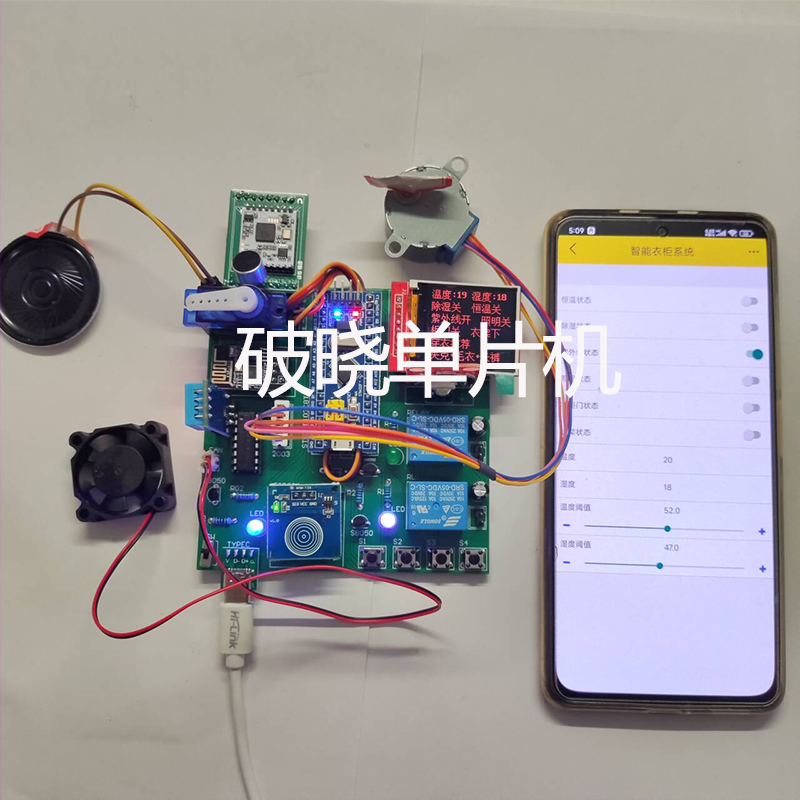

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1nAzVBKEM1/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

    本设计由STM32F103C8T6单片机最小系统+1.44寸TFT屏显示模块+snr9813语音识别模块+SG90舵机电路+UNL2003步进电机电路+DHT11温湿度电路+TTP223电容触摸电路+风扇电路+照明电路+除湿电路+紫外线杀菌电路+按键电路+电源电路组成。

2.功能详解

（1）环境采集：DHT11温湿度传感器采集衣柜温度和湿度情况。
（2）屏幕显示：TFT屏实时显示衣柜里面的温度、湿度、除湿开关、恒温开关、紫外线开关、照明开关、衣柜门开关、衣架状态。
（3）触摸开关：当手触摸电容触摸模块时，衣柜开门（舵机打开）；当手再次触摸电容触摸模块时,衣柜关门（舵机关闭）。
（4）照明控制：当门的状态是关闭时，照明灯关闭；当门的状态是开启时照明灯开闭
（5）智能消毒：当门的状态是关闭时，紫外线灯打开；当门的状态是开启时紫外线灯关闭
（6）衣架控制：按键K1、K2，K1按键按下控制衣架上升,K2按键按下控制衣架下降。
（7）阈值设置：可通过app设置温度、湿度阈值
（8）衣柜恒温：当温度湿度过高时。风扇开启使衣柜处于恒温状态。
（9）衣柜除湿：当温度湿度过高时，除湿继电器开启
（10）穿衣推荐：根据当前温度推荐穿衣
（11）语音控制：通过语音识别控制衣柜开启关闭和衣架上升下降
（12）远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

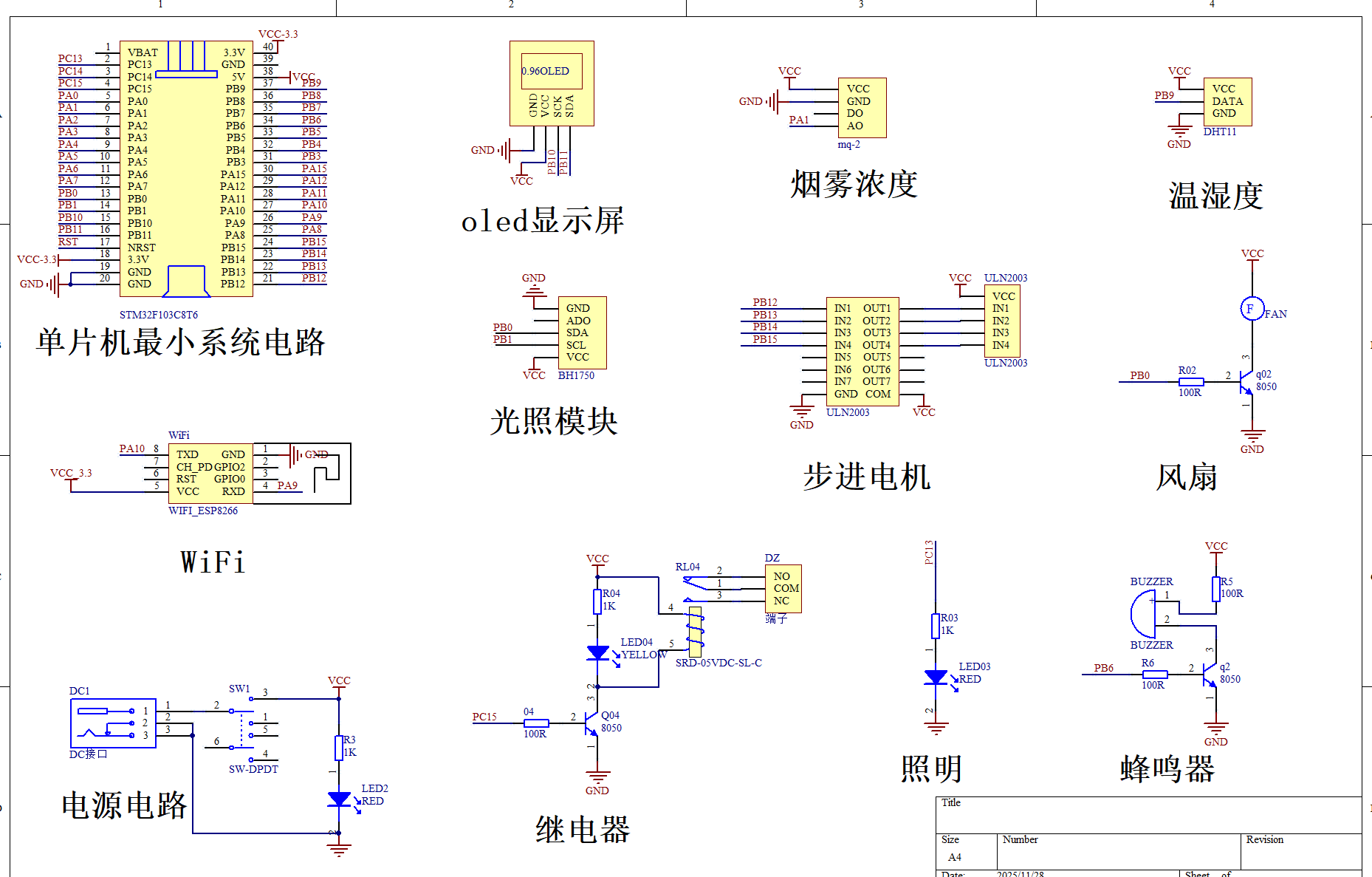

三、项目原理图设计

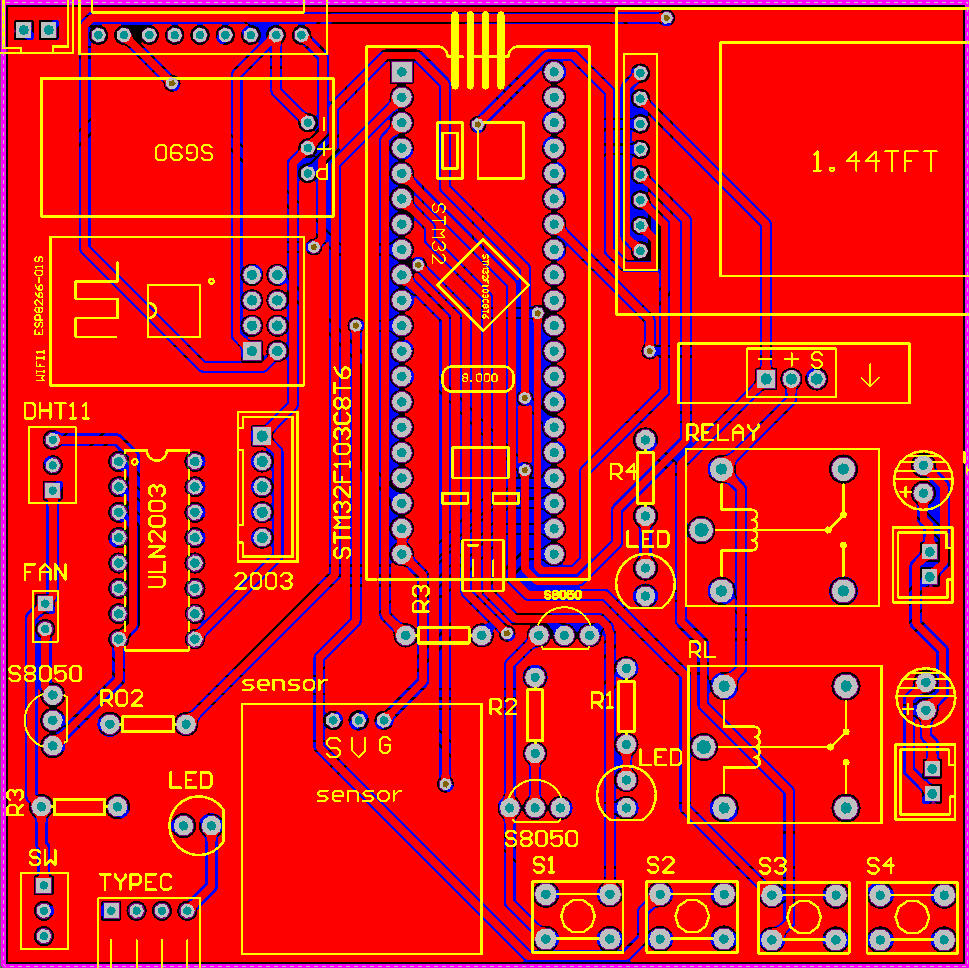

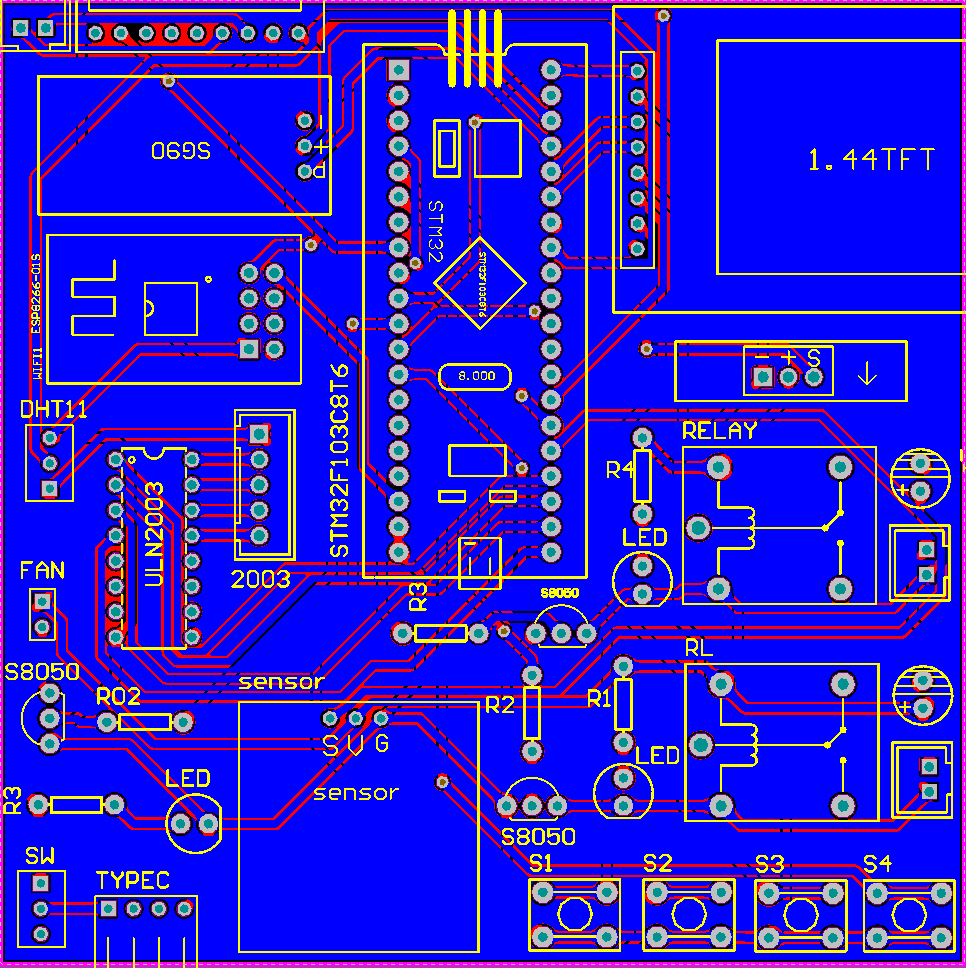

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "usart3.h"
#include "timer.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "DHT11/dht11.h"
#include "led.h"
#include "uln2003.h"
#include "relay.h"
#include "voice.h"
#include "fan.h"
#include "sg90.h"
#include "touch.h"
#include "TFT.h"

/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32智能衣柜系统（升级版）
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	u8 temp;//
	u8 humi;//
	uint16_t touch;//
	uint16_t yuyin;
}SensorModulesValue;

typedef struct
{
	uint8_t tempTV;//阈值
	uint8_t humiTV;//阈值
	uint16_t chushiTV;//阈值

}SensorThresholdValue;

typedef struct
{
	uint8_t LEDFlag;
	uint8_t FANFlag;
	uint8_t RELAYFlag;
	uint8_t RELAY1Flag;
	uint8_t MOTORFlag;
	uint8_t SG90Flag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			beep_Init();//beep初始化
			DHT11_Init();//DHT11初始化
			TOUCH_Init();//TOUCH初始化
			led_Init();//led初始化
			FAN_Init();//FAN初始化
			relay_Init();//relay初始化
			SG90_Init();//SG90初始化
            ULN2003_IO_Init//ULN2003初始化
			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
			gizwitsInit();
			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

            //数据上传
			currentDataPoint.valuetemp=SensorData.temp;
			currentDataPoint.valuehumi=SensorData.humi;
			currentDataPoint.valueFAN=DriveFlagData.FANFlag;
			currentDataPoint.valueRELAY=DriveFlagData.RELAYFlag;
			currentDataPoint.valueRELAY1=DriveFlagData.RELAY1Flag;
			currentDataPoint.valueLED=DriveFlagData.LEDFlag;
			currentDataPoint.valueSG90=DriveFlagData.SG90Flag;
			currentDataPoint.valueMOTOR=DriveFlagData.MOTORFlag;

			gizwitsHandle((dataPoint_t *)&currentDataPoint);

            //数据下发
			Sensorthreshold.tempTV=currentDataPoint.valueTempyz;
			Sensorthreshold.humiTV=currentDataPoint.valueHumiyz;

			delay_ms(100);

	}
 }



六、项目实验效果 ​

七、项目包含内容

​
