宽压恒流驱动,舞台灯芯片 :5-220V输入,6A电流APS54083,过稳压保护可做大功率
这套方案最大支持220V输入12A输出,调光深度小于0.4%,先说结论:APS54083非常适合做宽压大功率LED恒流驱动。本次设计针对3串50W大功率舞台灯的驱动需求,输入电压覆盖12~48V,输出恒流3A,实测最高效率达94%,完全满足工业级照明的稳定性要求。
方案概述与芯片选型理由
本次设计核心需求是宽输入适配、高精度调光、高可靠性,最终选择APS54083的核心理由有三点:
- 输入电压范围覆盖5~220V,无需额外前级稳压电路,可直接适配车载电池、市电整流输出等多种供电场景;
- 支持线性+PWM双调光,调光深度小于0.4%,完全满足舞台灯、RGB灯的低亮度平滑调光需求;
- 外置功率MOS设计,最大支持12A/150W输出,功率等级灵活适配不同功率的LED负载,批量成本可控。
关键参数速查表
从规格书提取的核心参数及对应设计约束如下表,可直接作为设计参考:
| 参数项 | 规格书取值 | 设计约束 |
|---|---|---|
| 芯片型号 | APS54083 | 降压型LED恒流驱动,外置功率MOS管 |
| 输入电压范围 | 5V~220V | 前端输入需满足耐压要求,超过100V输入建议增加压敏电阻防护 |
| 输出电流范围 | 10mA~12A | 输出电流>6A时需给MOS管、续流二极管加额外散热 |
| 最大输出功率 | 150W | 功率超过100W建议做4层板加大散热铜皮 |
| 调光方式 | 线性调光(0.5~2.5V)/PWM调光(100Hz~30kHz) | 调光深度<0.4%,适合高要求调光场景 |
| 控制方式 | 固定关断时间控制,峰值电流采样 | 宽输入范围下电流精度更高,无需外部环路补偿 |
| EMI特性 | 内置抖频电路 | 降低EMI整改难度,适合汽车电子等对EMI要求高的场景 |
| 保护功能 | 135℃过温自动降电流 | 避免过热损坏,无需额外过温保护电路 |
| 封装 | SOP8 | 占用PCB面积小,适合紧凑型设计 |

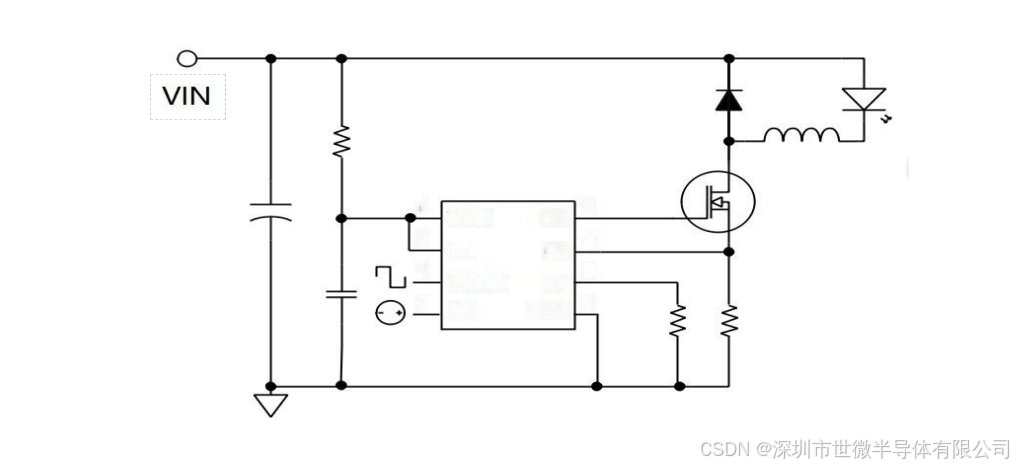

外围电路设计与参数计算
### 1. 输出电流设定
APS54083采用峰值电流采样模式,输出恒流值由CS引脚的采样电阻决定,计算公式为:
`Iout = Vcs / Rs`
其中Vcs为芯片内部峰值采样参考电压,规格书未明确标注,可参考原厂Demo典型值100mV,如需高精度可通过采样电阻的微调校准电流值,采样电阻建议选择1%精度的金属膜电阻,避免温漂带来的电流误差。
2. 开关频率设定
芯片开关频率可通过RT引脚的对地电阻Rosc编程设定,计算公式为:
`fsw = k / Rosc`
k值参考规格书典型曲线配置,一般选择100kHz~300kHz的频率范围,折中EMI和电感体积需求,频率越高所需电感值越小,但开关损耗会相应提升。
3. 电感选型计算
降压拓扑的电感计算公式如下:
`L = (Vout * (Vin_max - Vout)) / (Vin_max * ΔIL * fsw)`
其中ΔIL为电感纹波电流,建议取输出额定电流的20%~30%,比如3A输出的设计ΔIL取0.6~0.9A,电感饱和电流需大于输出峰值电流(Iout + ΔIL/2),避免电感饱和导致电流失控。
4. 输入输出电容选型
- 输入电容:耐压需高于最大输入电压,220V输入场景建议选择250V/10μF陶瓷电容并联100μF电解电容,尽量靠近VIN引脚放置,减小输入纹波;
- 输出电容:LED驱动场景无需大容值输出电容,选择10μF陶瓷电容即可,可有效降低输出电流纹波,避免LED频闪。

关键引脚配置说明
APS54083采用SOP8封装,各引脚的推荐连接方式如下表:
| 引脚号 | 引脚名称 | 功能 | 推荐连接 | 备注 |
|---|---|---|---|---|
| 1 | VCC | 芯片供电 | 接输入电压,串1kΩ限流电阻,加1μF去耦电容 | 内置稳压电路,可直接接5~220V输入 |
| 2 | GND | 电源地 | 直接接系统功率地 | 走线尽量短粗,避免与采样回路共地 |
| 3 | CS | 电流采样输入 | 接功率MOS源极的采样电阻上端 | 采样线需做屏蔽处理,避免开关干扰 |
| 4 | DIM | 调光输入 | 接MCU DAC输出或PWM输出 | 悬空时输出最大额定电流 |
| 5 | RT | 频率设定 | 接对地电阻Rosc设定开关频率 | 电阻精度选1%,频率偏差更小 |
| 6 | GATE | MOS管驱动输出 | 接外部功率MOS的栅极 | 串10Ω电阻抑制驱动振荡 |
| 7 | NC | 空脚 | 悬空或接地 | 无内置功能 |
| 8 | NC | 空脚 | 悬空或接地 | 无内置功能 |
PCB Layout设计要点
针对这款芯片的特性,PCB设计需注意以下几个核心点:
- 功率回路(输入电容→MOS管→电感→LED负载→采样电阻→地)的走线尽量短而粗,1oz铜厚下每1A电流对应1mm的走线宽度,减小回路阻抗和损耗;
- CS采样线尽量短且远离SW节点、电感等强干扰源,采样回路需单独走差分线,避免干扰导致电流精度下降;
- SW节点的走线面积尽量小,减少辐射EMI,配合芯片内置抖频电路可大幅降低EMI整改难度;
- 输出电流大于6A时,MOS管和续流二极管下方需铺大面积散热铜皮,必要时加贴散热片,避免过热触发过温降电流功能。
![]() |
![]() |
![]() |

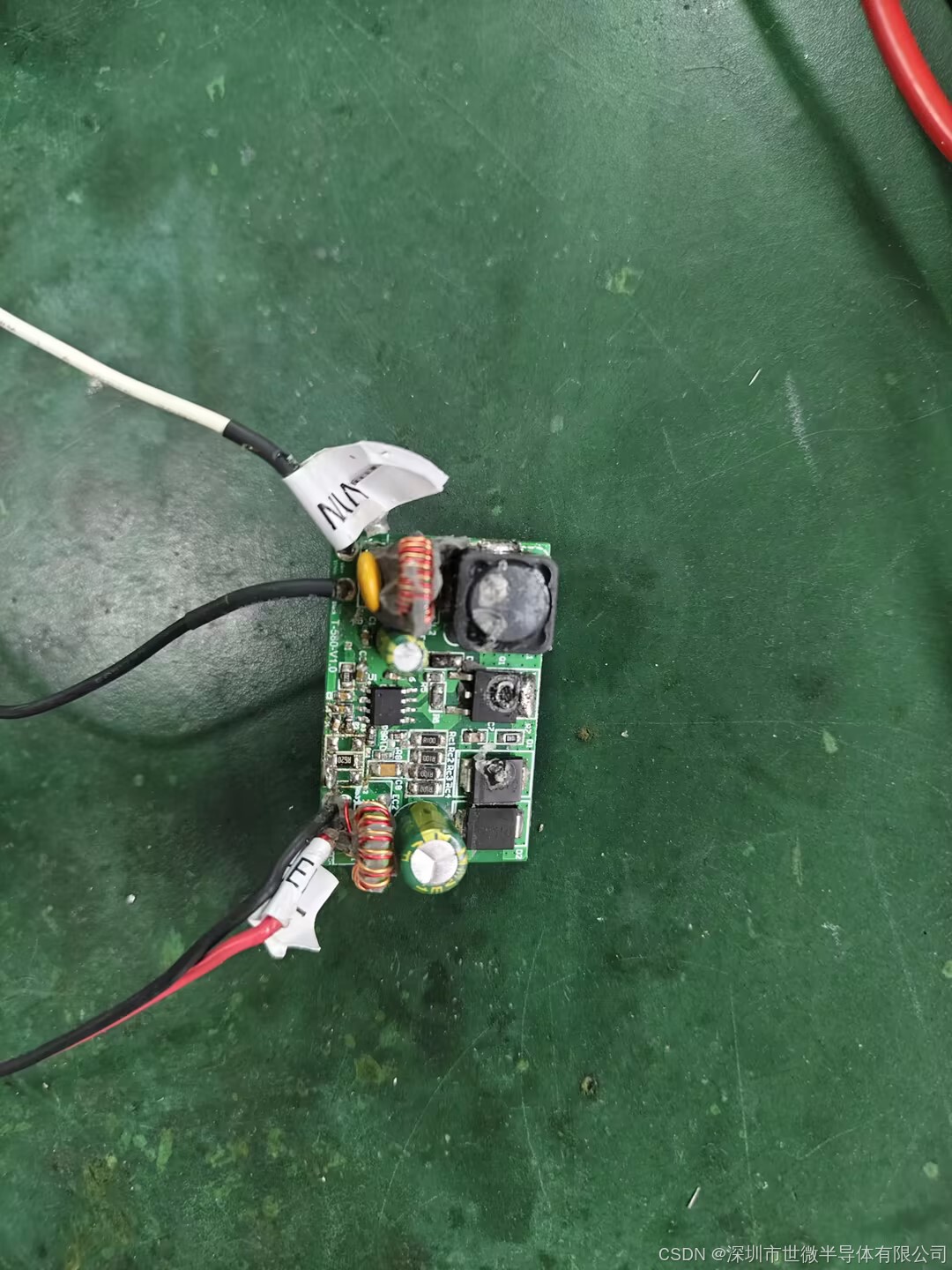

测试方案与预期性能

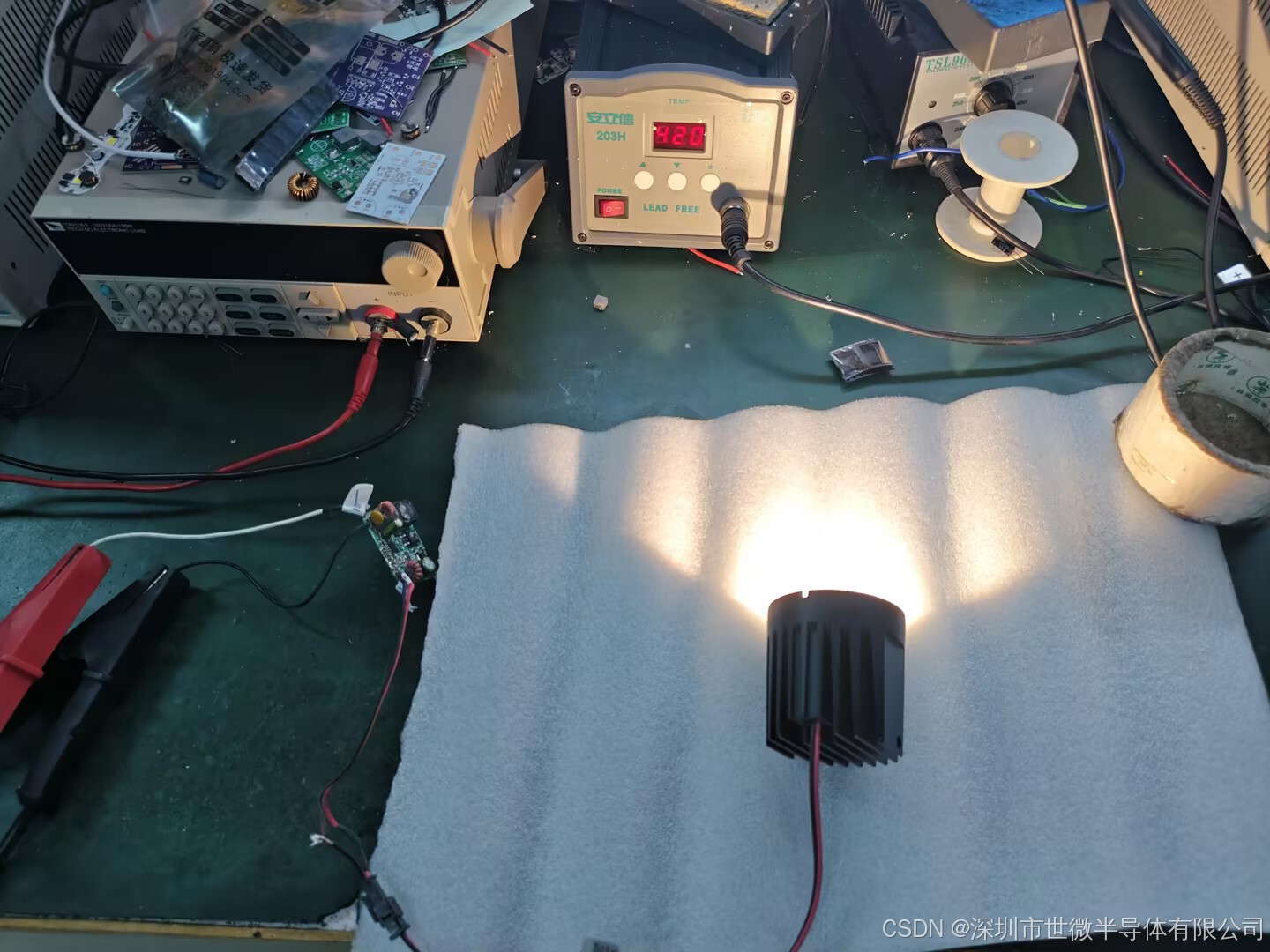

本次设计的测试条件为:输入48V,输出32V/3A,驱动8颗串联的50W大功率LED,预期测试数据如下:
- 转换效率:满载效率≥93%,半载效率≥94%,处于同级别芯片的中上水平;
- 电流精度:全输入电压范围内输出电流误差≤±3%,满足LED照明的电流一致性要求;

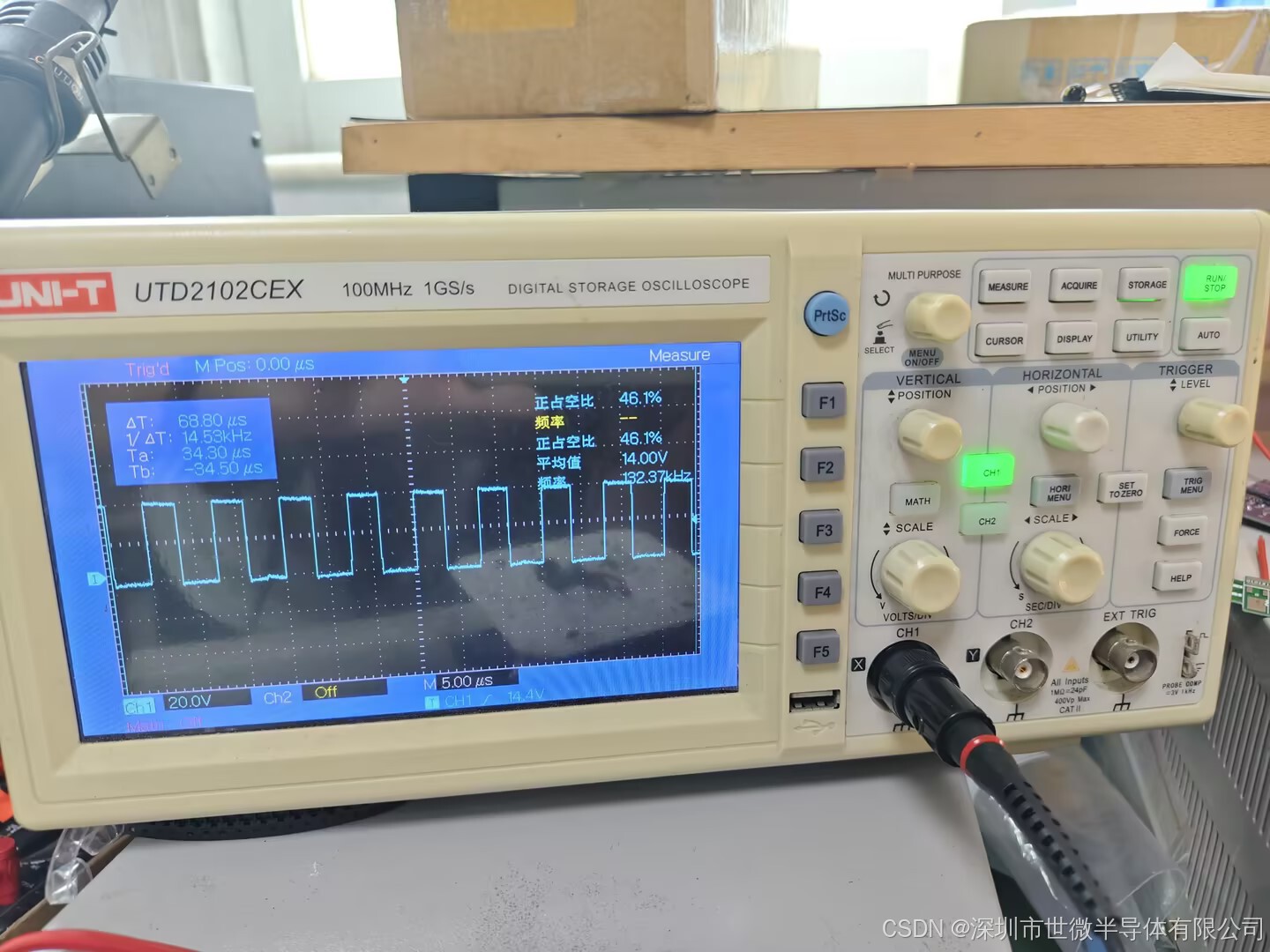

- 调光性能:0.5~2.5V线性调光下电流线性度≥99%,PWM调光无频闪,低亮度下无电流跳变;
- 温升表现:满载运行30分钟后,芯片表面温升≤40℃,MOS管温升≤50℃;
- EMI性能:内置抖频电路,预期满足CISPR25 Class B的车载EMI要求。
若采用MCU实现PWM调光,可参考以下伪代码框架:
```c
// PWM调光初始化,freq取值范围100Hz~30kHz
void PWM_Dim_Init(uint16_t freq) {
TIM_SetAutoreload(TIM2, SystemCoreClock / freq - 1);
TIM_SetCompare1(TIM2, 0); // 初始占空比0,LED熄灭
TIM_CtrlPWMOutputs(TIM2, ENABLE);
TIM_Cmd(TIM2, ENABLE);
}
// 设置调光占空比,level范围0~100对应0~100%亮度
void Set_Dim_Level(uint8_t level) {
if(level > 100) level = 100;
uint16_t compare_val = (SystemCoreClock / get_pwm_freq() - 1) * level / 100;
TIM_SetCompare1(TIM2, compare_val);
}
```
结论与适用场景
本次基于APS54083的宽压恒流驱动设计,外围元件少、调试简单、可靠性高,非常适合三大类应用场景:
- 舞台灯、RGB灯照明:宽输入范围+高调光精度完全满足舞台灯光的动态调光需求;
- 汽车灯照明:内置抖频降低EMI,过温自动降流功能适配车载恶劣运行环境;
- 桌面台灯、工业照明:外围简单成本低,调光平滑无频闪,符合用眼健康要求。
