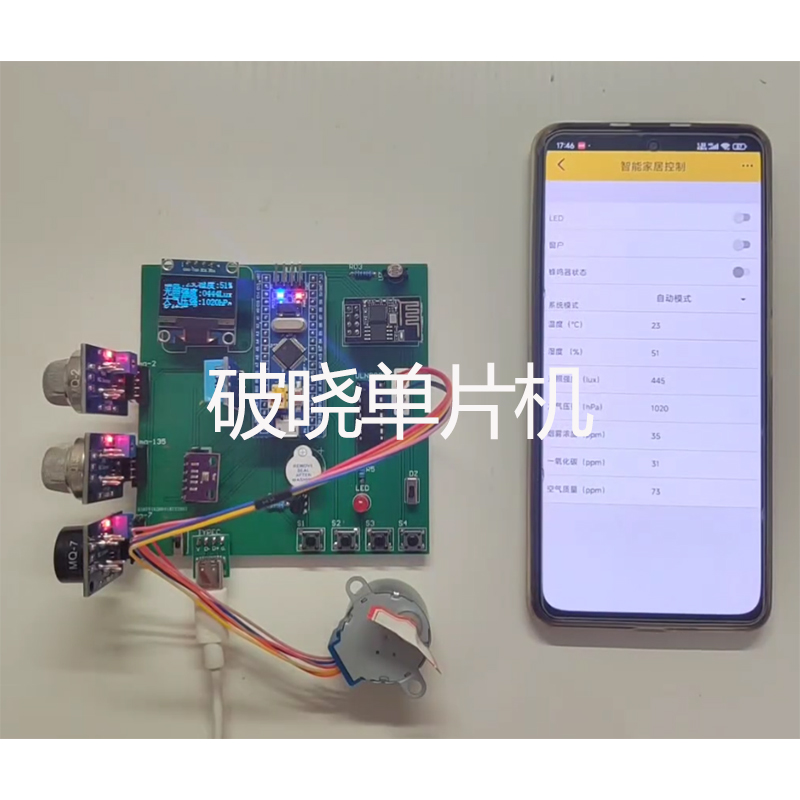

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1E6ouBKEre/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

    本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+DHT11温湿度传感器电路+MQ-2烟雾传感器电路+MQ-7一氧化碳传感器电路+MQ-135空气质量传感器电路+bmp280大气压强传感器电路+光照传感器电路+ULN2003步进电机电路+按键电路+蜂鸣器电路+LED电路+电源电路组成。

2.功能详解

（1）环境采集：DHT11温湿度传感器采集温度和湿度、MQ-2烟雾传感器检测烟雾浓度是否正常、光照传感器检测光照、MQ-7一氧化碳检测一氧化碳浓度、MQ-135空气质量传感器检测空气质量、bmp280大气压强传感器检测大气压强。
（2）屏幕显示：OLED屏幕显示当前温度、湿度、烟雾、光照、一氧化碳、空气质量和大气压强信息
（3）自动照明：通过光敏传感器检测光照强度，当光照强度小于阈值，自动点亮LED灯。
（4）烟雾报警：通过烟雾传感器检测烟雾浓度，当烟雾浓度大于阈值，自动开启报警
（5）一氧化碳报警：通过一氧化碳传感器检测烟雾浓度，当一氧化碳浓度大于阈值，自动开启报警
（6）空气质量报警：通过空气质量传感器检测空气质量浓度，当空气质量浓度大于阈值，自动开启报警
（7）阈值设置：可通过app设置一氧化碳、空气质量、烟雾阈值
（8）LED控制：手动模式下通过app控制LED开关
（9）窗户控制：手动模式下通过app控制窗户开关
（10）远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

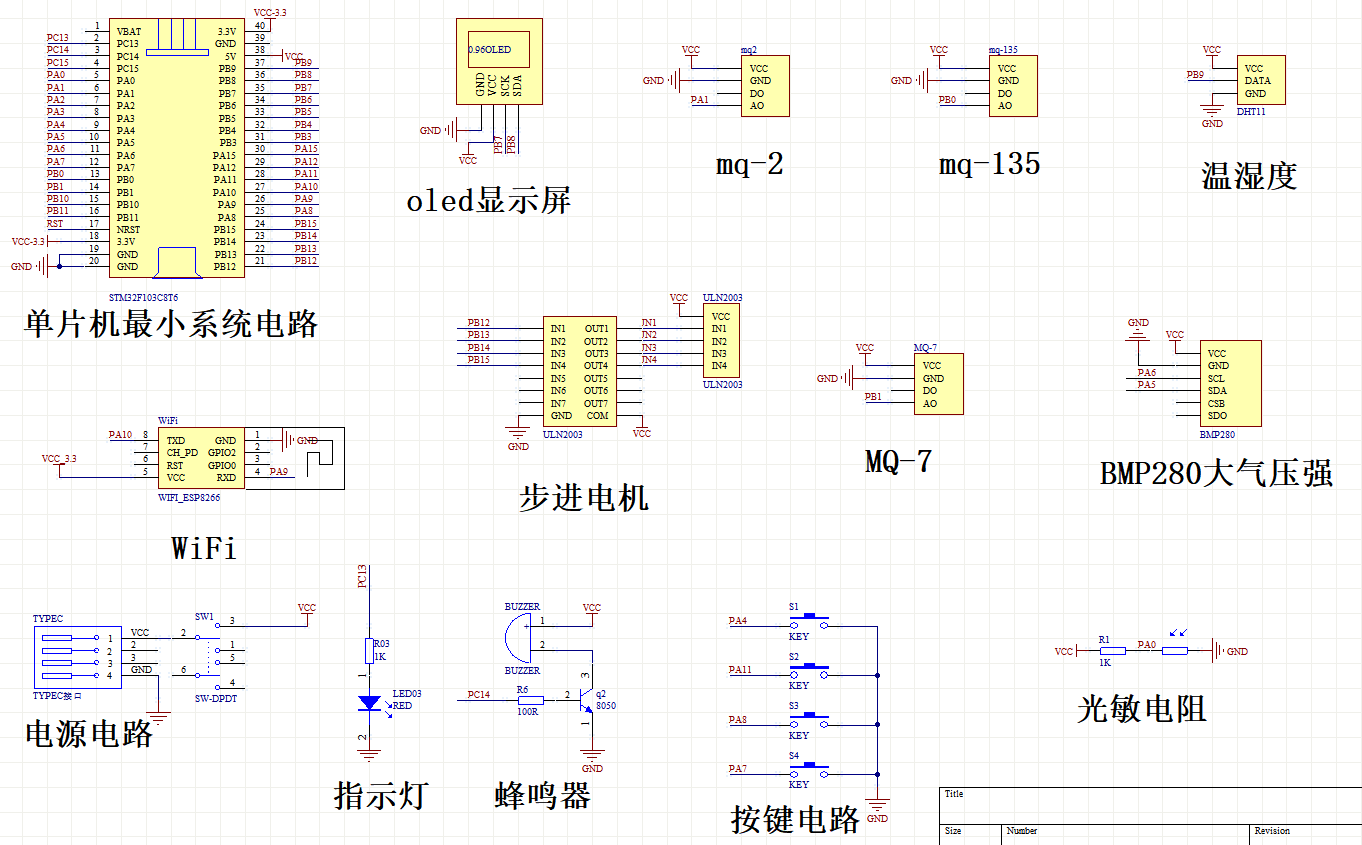

三、项目原理图设计

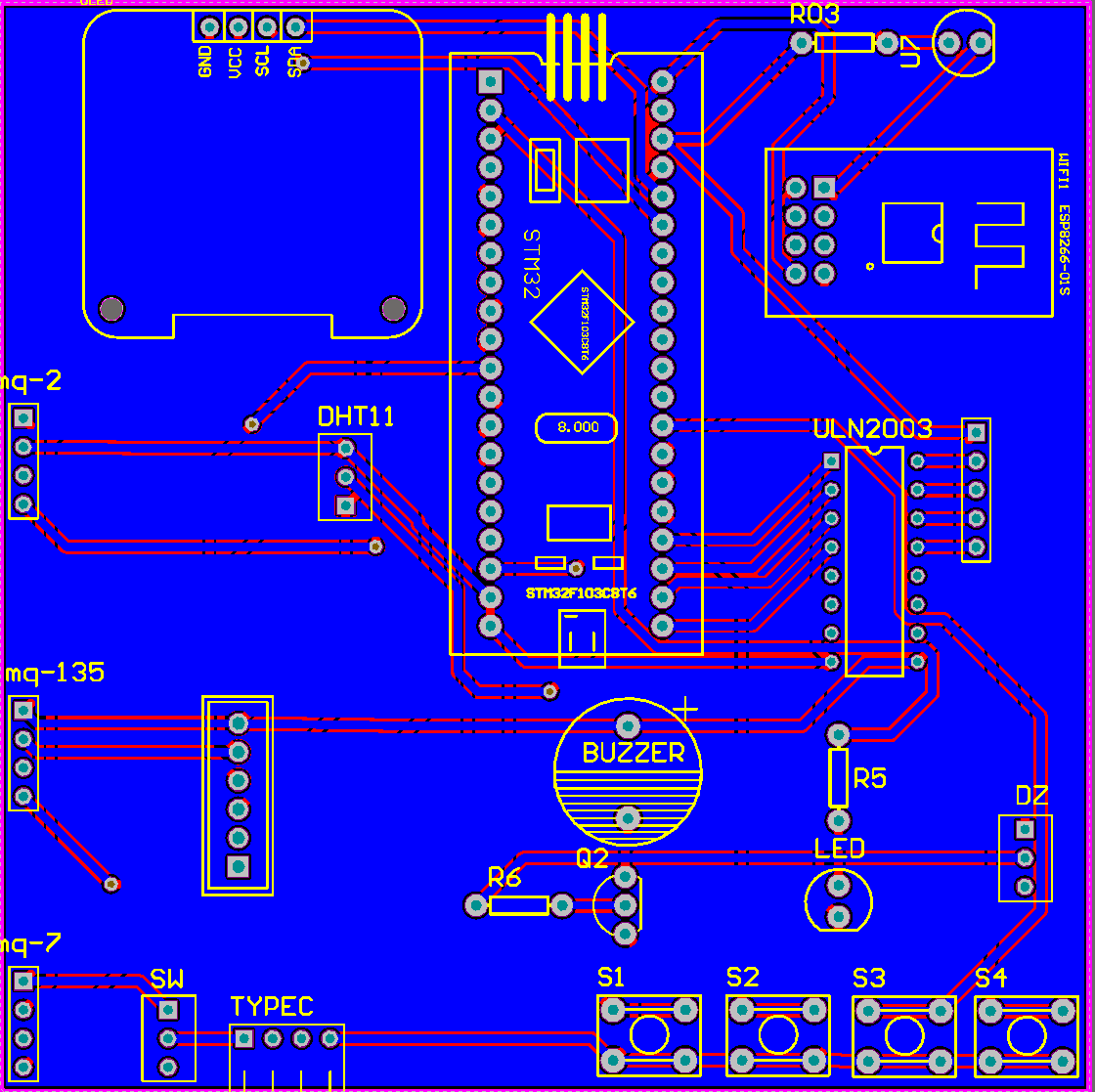

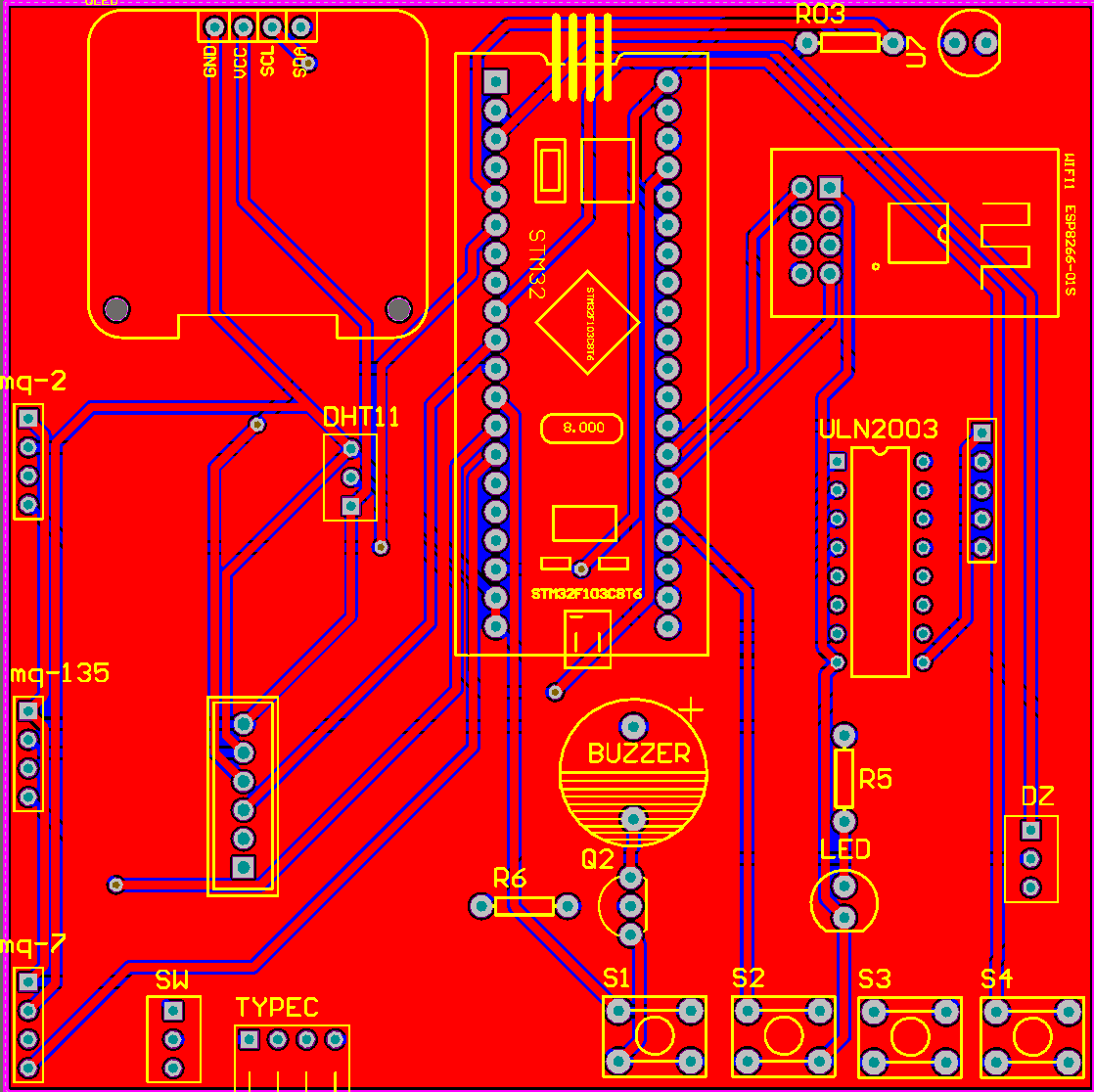

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "oled.h"
#include "adcx.h"
#include "bmp280.h"
#include "sensormodules.h"
#include "dht11.h"
#include "key.h"
#include "tim2.h"
#include "tim3.h"
#include "flash.h"
#include "motor.h"
#include "led.h"
#include "usart.h"
#include "iwdg.h"

/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32单片机智能家居控制系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
uint16_t temp;
uint16_t humi;
uint16_t adcx;
uint16_t lux;
uint16_t CO;
}SensorModulesValue;

typedef struct
{
uint16_t tempyz;
uint16_t humiyz;
uint16_t luxyz;
uint16_t COyz;
}SensorThresholdValue;

typedef struct
{
	uint8_t BEEPFlag;
	uint8_t LEDFlag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	        Uart2_Init(9600);
	        Uart1_Init(115200);
	        IWDG_Init();

	        OLED_Init();
	        Bmp_Init();
	        DHT11_Init();
	        Key_Init();
	        MOTOR_Init();
	        LED_Init();
	        Buzzer_Init();
			memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
			gizwitsInit();
			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

            //数据上传

	        currentDataPoint.valuebuzzer = Buzzer_Flag;//Add Sensor Data Collection
            currentDataPoint.valuetemperature = sensorData.temp;//Add Sensor Data Collection
            currentDataPoint.valuehumidness = sensorData.humi;//Add Sensor Data Collection
            currentDataPoint.valuelux = sensorData.lux;//Add Sensor Data Collection
            currentDataPoint.valuehPa = 1020;//Add Sensor Data Collection
            currentDataPoint.valuesmoke = sensorData.smoke;//Add Sensor Data Collection
            currentDataPoint.valueCO = sensorData.CO;//Add Sensor Data Collection
            currentDataPoint.valueAQI = sensorData.AQI;//Add Sensor Data Collection

			gizwitsHandle((dataPoint_t *)&currentDataPoint);


			delay_ms(100);

	}
 }

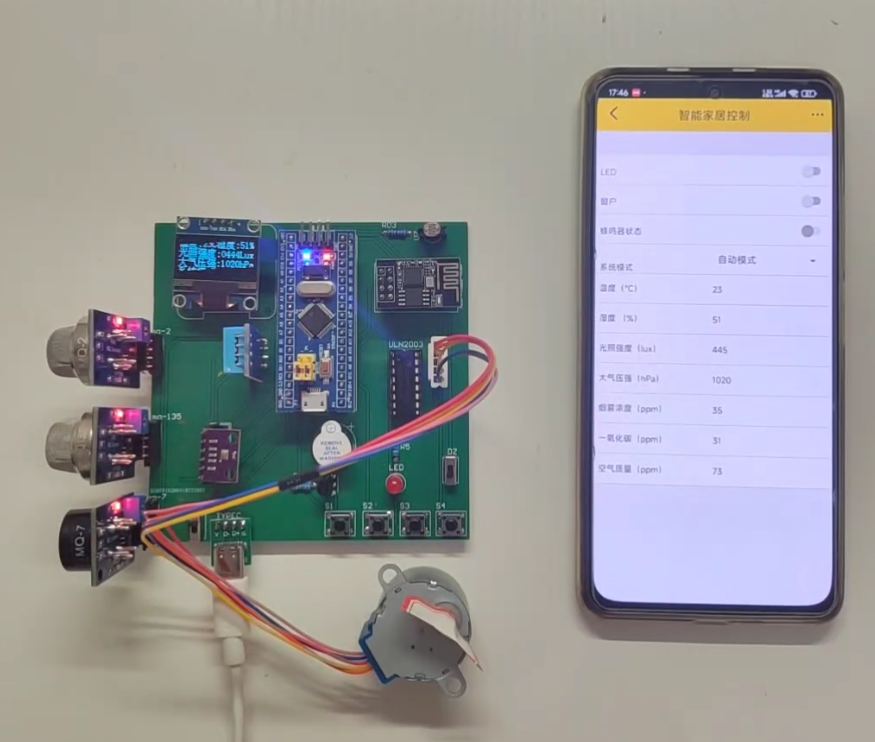

六、项目实验效果 ​

七、项目包含内容

​
