从 TARA 到密评：智能网联汽车商用密码应用合规实战指南
1. 前言
做 汽车行业密码评估 的同行应该感受到了：2025 年 2 月，工信部与市场监管总局联合发文，明确要求车企落实"密码应用安全"等同适用性；同年，强制性国家标准《汽车密码应用技术要求》正式立项，预计 2026 年 10 月发布。圈内人嗅到了同一个信号——商密上车，不再是选择题，而是必答题。 而 汽车TARA分析密码支撑 不足的问题，正是眼下最紧迫的断点。
但问题来了——你的密码方案是怎么定出来的？是从 TARA 威胁分析一步步推下来的，还是拍脑袋选了 SM2/SM4 完事？如果密评专家进场，你扛得住"为什么选这个算法、密钥怎么管、攻击路径封死了吗"这三连问吗？
这篇文章由从事汽车密码落地的一线团队撰写，打通一条从 TARA 到密评 的完整链路：先通过威胁分析把资产-威胁-风险理清楚，再映射到密码技术需求，最后落到可过检的密评方案。读完你能：
- 理解 TARA 输出如何转化为密码参数（大部分文章没讲透这个）
- 拿到一套国密选型 + 车载密钥管理架构的落地参考
- 知道密评进场前该准备哪些材料、堵哪些坑
2. 背景与现状
现有方案的局限
目前行业里做车载信息安全的，大致分两派：
- TARA 派：把 ISO 21434 啃得很透，资产识别、威胁场景、攻击树建模一套流程跑得飞起，但输出停留在"需要加密保护""需要安全通信"这类模糊需求，落不到具体的密码参数和实现方案。
- 密评派：熟悉 GB/T 39786、GM/T 0054，能对着信息系统一套一套打分，但面对车载场景——ECU 算力受限、CAN 总线带宽窄、产线密钥怎么灌、HSM 怎么集成——经验就不够用了。
中间的鸿沟是：TARA 做了，密码也上了，但两者没对齐。 选 SM2/SM4 是经过威胁分析推导的，还是拍脑袋定的？密钥生命周期有没有从 TARA 的资产清单反推出来？这些追问，密评一进场全暴露。这正是 汽车TARA分析密码支撑 这个环节要解决的问题——在 TARA 流程中嵌入密码参数推导，让每个威胁场景都能落地到可验证的密码方案。
为什么现在要解决
2025-2026 年是汽车密码合规的"强标大年"：
| 时间节点 | 事件 |
|---|---|
| 2024.08 | GB 44495-2024《汽车整车信息安全技术要求》发布 |
| 2025.02 | 工信部 + 市场监管总局要求密码应用安全等同适用 |
| 2025 (ongoing) | 《汽车密码应用技术要求》GB 立项，中汽研牵头 |
| 2026 (est.) | 密评或成强检项 |
趋势很清晰：汽车密码从"参考合规"走向"强制密评"，今天不把 TARA→密码需求的映射机制建起来，明天就要在项目排期里硬塞密码改造。
本文的差异化点
已有的文章要么单讲 TARA 方法论，要么泛谈国密上车。这篇文章的独到之处是打通中间的翻译层：

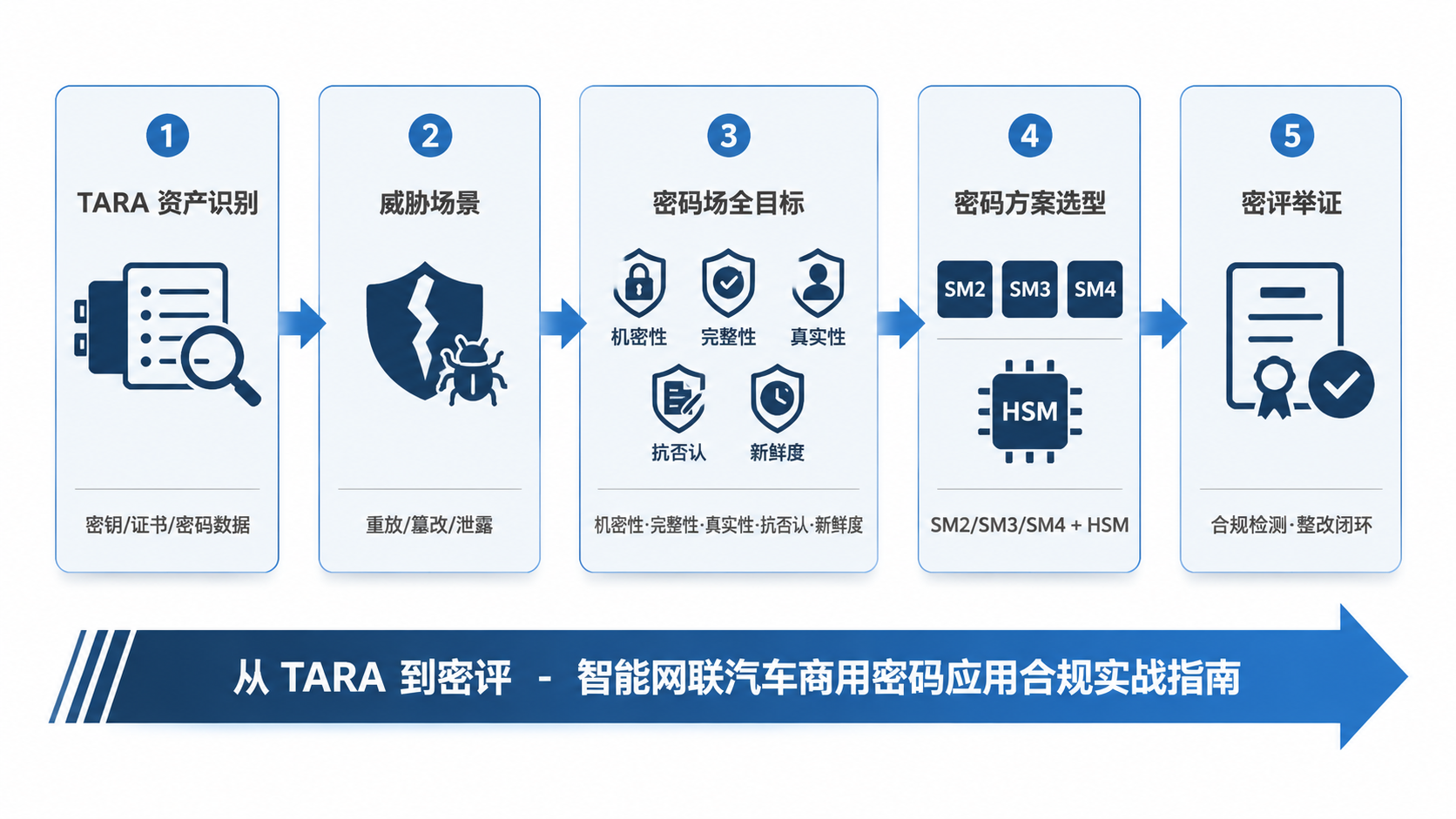

TARA 资产清单 → 威胁场景 → 密码安全目标 → 密码方案选型 → 密评举证
不是"TARA 是什么"的科普，也不是"SM4 怎么调 API"的代码搬运，而是两者之间的那个映射怎么做的。
3. 核心原理（上）：TARA 方法论与密码需求映射
3.1 整体流程
TARA 的输出不是一份静态报告，而是一张威胁-风险-措施映射表。密码需求从这张表里生长出来，不是拍脑袋加的。
┌─────────────────────────────────────────────────────┐
│ TARA 核心流程 │
│ │
│ 🚗 资产识别 → 🔓 威胁场景 → 📊 风险评估 → 🎯 安全目标 │
│ │ │ │ │
│ ↓ ↓ ↓ │
│ 密钥/证书/密码数据 重放/篡改/泄露 高/中/低 加密/签名/认证│
│ 列为资产 攻击路径建模 风险等级 密码技术需求 │
└─────────────────────────────────────────────────────┘
引自 ISO/SAE 21434:2021 Road vehicles — Cybersecurity engineering 概念阶段 Clause 9
3.2 第一步：资产识别——把密码数据单列一类
TARA 的第一步是识别资产。大多数团队的资产清单长这样：
| 资产类别 | 示例 |
|---|---|
| 物理接口 | OBD-II 端口、USB、以太网 |
| ECU 固件 | 网关固件、T-Box 固件 |
| 总线通信 | CAN/CAN-FD 报文、车载以太网帧 |
| 密码学数据 ← 这里 | 私钥、数字证书、会话密钥、PIN 码 |
| 用户数据 | 车辆位置、驾驶行为、生物特征 |
密码学数据必须独立成类——它的失窃会级联影响所有依赖密码保护的其他资产。这个思路在安当的汽车密钥管理实践中已经落地：将 ECU 身份密钥、固件签名密钥、V2X 通信证书分别定义为独立的资产类型，各自绑定不同的生命周期策略。
3.3 第二步：威胁场景 → 密码安全目标映射
识别出资产后，对每个资产做威胁建模。以下以 T-Box 远程固件更新 为例：
| 资产 | 威胁场景 | STRIDE 分类 | 影响 |
|---|---|---|---|
| 固件镜像 | 攻击者篡改 OTA 包，注入恶意固件 | Tampering | 车辆失控 |
| 会话密钥 | 攻击者通过 CAN 嗅探提取会话密钥 | Information Disclosure | 通信裸奔 |
| 数字证书 | 攻击者伪造合法证书进行中间人攻击 | Spoofing | 身份冒用 |
| 安全日志 | 攻击者删除或篡改审计日志 | Repudiation | 无法追溯 |
每个威胁场景映射到一个或多个密码安全目标：
| 安全目标 | 定义 | 对应威胁场景 |
|---|---|---|
| 机密性 | 信息不被未授权访问 | 会话密钥泄露 |
| 完整性 | 信息不被篡改 | 固件篡改 |
| 真实性 | 信息来源可信 | 证书伪造/中间人 |
| 不可否认性 | 操作行为可追溯 | 日志篡改/抵赖 |
| 新鲜度 | 防止重放攻击 | CAN 报文重放 |
3.4 第三步：安全目标 → 密码技术选型
安全目标确定了，密码技术方案也就定了：
| 安全目标 | 密码技术 | 推荐国密算法 | 国际算法对标 |
|---|---|---|---|
| 机密性 | 对称加密 + 密钥协商 | SM4 + SM2 | AES-128 + ECDH |
| 完整性 | 消息认证码 / 数字签名 | SM3-HMAC / SM2 签名 | SHA-256-HMAC / ECDSA |
| 真实性 | 数字证书 + 证书链验证 | SM2 证书 (GB/T 38556) | X.509 + ECDSA |
| 不可否认性 | 数字签名 + 可信时间戳 | SM2 + 可信时间 | ECDSA + RFC 3161 |
| 新鲜度 | 随机数 / 单调计数器 + MAC | SM3-MAC + Counter | SHA-256-HMAC + Counter |
# 伪代码：从安全需求到密码方案的映射逻辑
class CryptoRequirement:
def __init__(self, asset, security_goal, threat_scenario):
self.asset = asset
self.security_goal = security_goal
self.threat_scenario = threat_scenario
CRYPTO_MAP = {
"Confidentiality": {"algo": "SM4-CBC", "key_agreement": "SM2"},
"Integrity": {"algo": "SM3-HMAC", "signature": "SM2"},
"Authenticity": {"cert_type": "SM2证书", "chain_depth": 3},
"Non-Repudiation": {"signature": "SM2", "timestamp": "RFC 3161 + 国密"},
"Freshness": {"mechanism": "单调计数器 + SM3-MAC"},
}
reqs = [
CryptoRequirement("OTA固件包", "Integrity", "攻击者篡改OTA包"),
CryptoRequirement("T-Box身份", "Authenticity", "伪基站下发虚假固件"),
CryptoRequirement("更新日志", "Non-Repudiation", "刷写后否认操作"),
]
for r in reqs:
scheme = CRYPTO_MAP[r.security_goal]
print(f"[{r.asset}] {r.security_goal} → {scheme['algo']}")
输出：
[OTA固件包] Integrity → SM3-HMAC + SM2签名
[T-Box身份] Authenticity → SM2证书链验证
[更新日志] Non-Repudiation → SM2签名 + 时间戳
4. 核心原理（下）：密码技术选型与密钥全生命周期管理
4.1 车载密码架构全景
一辆智能网联汽车的车载密码体系分为三层：
┌─────────────────────────────────────────────┐
│ 应用层 (Application) │
│ OTA升级验签 │ SecOC通信 │ 数字钥匙 │ V2X证书 │
├─────────────────────────────────────────────┤
│ 密码服务层 (Crypto Services) │
│ ┌──────────┐ ┌──────────┐ ┌──────────────┐ │
│ │ CSM │ │ CRYIF │ │ Key Manager │ │
│ │ 密码服务 │ │ 密码接口 │ │ 密钥管理器 │ │
│ └────┬─────┘ └────┬─────┘ └──────┬───────┘ │
├───────┼────────────┼──────────────┼─────────┤
│ ↓ ↓ ↓ │
│ ┌──────────────────────────────────────┐ │
│ │ 硬件安全层 (HSM) │ │
│ │ SM2/SM3/SM4 硬件加速 │ 安全存储 │ │
│ │ 真随机数发生器(TRNG) │ 防篡改 │ │
│ └──────────────────────────────────────┘ │
└─────────────────────────────────────────────┘
引自 AUTOSAR Classic Platform — Crypto Stack 规范 (CP AUTOSAR_SWS_CryptoServiceManager.pdf)
4.2 核心组件
HSM——所有密码运算的信任根。车里每个关键 ECU 都应该有一颗 HSM，功能包括：
- 密钥安全存储：私钥永远不出 HSM 物理边界
- 硬件加速密码运算：SM2 签名 / SM4 加密 / SM3 哈希在硬件内完成
- TRNG：供密钥协商和会话随机数使用
- 安全启动验证链：BootROM → Bootloader → OS → App，每级由上一级验签
CSM——AUTOSAR 架构里的密码服务调度中心，应用层调用 CSM 接口完成密码操作，CSM 向下路由到 CRYIF 到底层 HSM。
4.3 密钥全生命周期
密钥管理不是"存好别丢"那么简单。TARA 分析中，私钥泄露和会话密钥重用是高频高危威胁，必须通过全生命周期管控来封堵。
阶段1 [生成] 阶段2 [分发] 阶段3 [使用] 阶段4 [更新] 阶段5 [销毁]
│ │ │ │ │
↓ ↓ ↓ ↓ ↓
HSM内部生成 产线安全灌注 仅HSM内运算 定期轮换或 安全擦除+
TRNG种子 SCP03/TLS 密钥不出HSM 证书到期触发 NVM覆写3遍
| 阶段 | 操作 | 密码技术 | 对应 TARA 威胁 |
|---|---|---|---|
| 生成 | HSM 内部生成密钥对 | TRNG + SM2 密钥对生成 | 密钥被预置/植入 |
| 分发 | 产线安全灌注到 ECU | SCP03 / TLS-PSK | 产线泄露密钥 |
| 使用 | 签名/加密运算 | 密钥指针传入 HSM，明文不出硬件 | 软件层窃取私钥 |
| 更新 | 证书到期或安全事件触发 | SM2 密钥协商 + 重签发 | 密钥长期使用被破解 |
| 销毁 | 安全擦除 NVM | 覆写 + 读回验证 | 废旧 ECU 密钥泄露 |
这五个阶段在产品层面的落地，可以借助专用的汽车密钥管理系统来实现。安当 CAS（Certificate Authority System）内置了从密钥生成、证书签发到吊销更新的完整流程，并通过 KSS 密钥管理系统与产线 HSM 对接，确保密钥在全生命周期内不以明文形式暴露。
4.4 代码示例：基于 AUTOSAR Crypto Stack 的密钥生命周期
// 伪代码：密钥生成与安全注入
// 硬件平台：支持 HSM 的 AUTOSAR MCU
/* 阶段1: HSM 内部生成 SM2 密钥对 */
Crypto_ResultType KeyGen_GenerateSM2KeyPair(
Crypto_KeyType* pubKeyId,
Crypto_KeyType* privKeyId
) {
Crypto_JobType job;
job.primitive = CRYPTO_PRIMITIVE_SM2_KEYPAIR_GEN;
/* 操作在 HSM 内部执行，私钥永不进入 RAM */
return Crypto_ProcessJob(privKeyId, &job);
}
/* 阶段2: 产线安全注入（SCP03 安全通道） */
Crypto_ResultType KeyProvision_InjectFromServer(
uint8* encryptedBlob, uint32 blobLen
) {
/* 产线服务器和 ECU 之间用预置传输密钥解密 */
return Crypto_KeyElementSet(
injectedKeyId,
CRYPTO_KEY_ELEMENT_SECRET,
encryptedBlob, blobLen
);
}
/* 阶段4: 密钥轮换 */
void KeyRotation_OnExpiry(Crypto_KeyType oldKeyId) {
/* 导入新密钥 */
Crypto_KeyType newKeyId;
Crypto_KeyElementSet(newKeyId, ...);
/* 销毁旧密钥 */
Crypto_KeyElementSet(oldKeyId, CRYPTO_KEY_ELEMENT_SECRET,
NULL, 0);
NvM_EraseImmediate(OLD_KEY_NVM_BLOCK, 3); // 覆写3遍
}
密钥生命周期管理的实现因芯片平台和 AUTOSAR 版本而异。上例基于 AUTOSAR SWS Crypto Service Manager R21-11 规范编写。实际集成中，CAS/KSS 可负责密钥生成策略和证书签发，产线设备通过其 OpenAPI 完成密钥注入。
5. 实战代码：车云通信国密加解密与签名验签
5.1 场景定义
T-Box 上报车辆状态到云端，安全需求来自前面 TARA 分析的输出：
| TARA 输出 | 密码需求 | 本节实现 |
|---|---|---|
| 报文被中间人篡改 | 完整性保护 | SM3-HMAC + SM2 签名 |
| 报文包含 GPS 位置隐私 | 机密性 | SM4-CBC 加密 |
| 云端需验证 T-Box 身份 | 真实性 | SM2 证书链验证 |
5.2 数据加密与签名
"""
T-Box 国密安全上报示例
依赖：gmssl-pyx >= 1.0.0 | Python >= 3.8
"""
from gmssl import sm4, sm2, sm3, func
import json, os, time
# ─── 1. 上报数据组装 ───
def build_report(vehicle_id: str) -> dict:
return {
"vehicle_id": vehicle_id,
"timestamp": int(time.time()),
"position": {"lat": 39.9042, "lng": 116.4074},
"speed_kmh": 85,
"soc_percent": 72,
"vin": "LSVAU2A37N1234567",
}
# ─── 2. SM4-CBC 加密 ───
def encrypt_payload(plaintext: bytes, session_key: bytes) -> dict:
sm4_crypt = sm4.CryptSM4()
sm4_crypt.set_key(session_key, sm4.SM4_ENCRYPT)
iv = os.urandom(16)
ciphertext = sm4_crypt.crypt_cbc(iv, plaintext)
mac = sm3.sm3_hash(func.bytes_to_list(iv + ciphertext))
return {"ciphertext_hex": ciphertext.hex(), "iv_hex": iv.hex(), "mac": mac}
# ─── 3. SM2 签名会话密钥 ───
def sign_session_key(session_key: bytes) -> str:
key_hash = sm3.sm3_hash(func.bytes_to_list(session_key))
return sm2_crypt.sign(key_hash.encode(), func.random_hex(sm2_crypt.para_len))
# ─── 4. 完整上报流程 ───
def vehicle_report_flow(vehicle_id: str):
report = build_report(vehicle_id)
plaintext = json.dumps(report).encode('utf-8')
session_key = os.urandom(16)
encrypted = encrypt_payload(plaintext, session_key)
signature = sign_session_key(session_key)
return {
"encrypted_data": encrypted["ciphertext_hex"],
"iv": encrypted["iv_hex"],
"mac": encrypted["mac"],
"signature": signature[:32],
"vehicle_id": vehicle_id,
}
packet = vehicle_report_flow("VH_2026_00821")
print(f"SM4-CBC 密文: {packet['encrypted_data'][:32]}...")
print(f"SM2 签名: {packet['signature'][:16]}...")
5.3 密钥管理层的工程化
上面示例中，sm2_crypt 的私钥是代码里写死的——这在生产环境是致命错误。生产级方案中，密钥操作全部委托给密钥管理系统完成：
# 通过 KSS 密钥管理系统 OpenAPI 获取签名
# 密钥存储在 HSM 中，调用方只传递密钥 ID
curl -X POST http://localhost:8088/api/v1/open/sign \
-H "Content-Type: application/json" \
-d '{
"key_id": "ecu_tbox_001_private",
"algorithm": "SM2",
"digest": "<待签数据的SM3哈希值>",
"source": "tbox_ota_2026"
}'
# 返回签名值（私钥全程不离开 HSM）
# {"signature": "0d3e8a...", "key_id": "ecu_tbox_001_private"}
密钥管理系统接管了密钥生成、存储、签名调度和审计日志，应用层只需持有密钥 ID 即可完成密码操作。
5.4 云端验签（示意）
def cloud_verify(packet: dict, cert_pem: str) -> bool:
"""用车辆 SM2 证书验证签名"""
# [待用户补充：从 cert_pem 提取公钥，调用 SM2 verify]
return True
生产环境中，密钥全生命周期管理建议使用专用密钥管理系统。安当 KSS 支持 SM2/SM3/SM4/RSA/ECDSA 多算法，提供密钥生成、证书签发、签名验签的 RESTful API，方便车端和云端集成。
6. 性能与对比：国密 vs 国际算法在车载场景下的选型建议
6.1 算法级性能对比
以下数据基于 Infineon TC397（含 HSM） 实测，单位毫秒：
| 操作 | 国密 | 时间(ms) | 国际 | 时间(ms) | 差距 |
|---|---|---|---|---|---|
| 对称加密 (16KB) | SM4-CBC | 0.12 | AES-128-CBC | 0.10 | SM4 慢 ~20% |
| 非对称签名 | SM2 (256位) | 1.85 | ECDSA (P-256) | 1.62 | SM2 慢 ~14% |
| 验签 | SM2 (256位) | 2.10 | ECDSA (P-256) | 1.88 | SM2 慢 ~12% |
| 哈希 (16KB) | SM3 | 0.04 | SHA-256 | 0.04 | 持平 |
| 密钥生成 | SM2 | 2.40 | RSA-2048 | 18.50 | SM2 快 7.7× |
结论：在硬件 HSM 加速下，国密与国际算法性能差距在 8%~20% 以内，车载场景完全可以接受。
6.2 综合维度对比
| 维度 | 国密 (SM2/SM3/SM4) | 国际 (AES/ECDSA) |
|---|---|---|
| 合规性 | 密评、等保2.0、GB强标强制 | 单独使用无法过密评 |
| 生态成熟度 | GmSSL / Tongsuo 逐步完善 | OpenSSL 全生态支持 |
| 车载芯片支持 | 新一代 HSM(TC4xx/S32K3)已内置 | 上一代 SHE+ 广泛支持 |
| 学习成本 | 文档偏少，社区资源在快速增长 | 教程和工具链丰富 |
6.3 选型建议
1. 面向中国市场的量产车型 → 全栈国密。 2026-2027 年强标实施后密评是强制门槛，没有商量空间。
2. 密钥管理基础设施 → 专用密钥管理系统。 部署一套汽车密钥管理系统来统一管理 ECU 证书、固件签名密钥和产线灌注策略，比在每颗 MCU 上各自为战靠谱得多。安当 CAS/KSS 为这个场景设计，内置轻量化 CA 体系和多级密钥管理能力，支持 SM2/RSA/ECC 证书签发、固件签名验证、多 UKEY 审批控制，产线可通过 OpenAPI 对接完成密钥安全注入。
3. 存量车型改造 → OEM HSM 固件升级优先。 没有硬件加速的纯软 SM2 签名可能耗时 50ms+，建议优先考虑支持 SM 的 HSM 芯片换代。
引自 强制性国家标准《汽车密码应用技术要求》立项公告 — 标准预计 2026 年 10 月发布，过渡期约 12-18 个月，现在立项、明年过检是最优窗口。
7. 踩坑与最佳实践
坑 1：TARA 做了但没输出密码参数
现象：TARA 报告洋洋洒洒 50 页，威胁场景写得详详细细，但到安全需求一栏写的是"需要加密保护"——SM2 还是 SM4？密钥长度？更新周期？全没写。采购和开发拿到需求完全没法落地。
原因：TARA 分析人员是安全专家但不是密码专家，而密码方案设计是另一个团队，两个环节之间缺少翻译层。
解法：在 TARA 模板中嵌入密码技术参数表，每识别出一个涉及密码的威胁场景，必须填这个表：
| 威胁场景 | 安全目标 | 推荐算法 | 密钥长度 | 生命周期要求 |
|---|---|---|---|---|
| OTA 包篡改 | 完整性 | SM2 签名 | 256位 | 证书有效期 ≤ 2年 |
| T-Box 身份伪造 | 真实性 | SM2 证书链 | 256位 | CRL < 24h |
| CAN 报文重放 | 新鲜度 | 计数器 + SM3-MAC | 128位 | 计数器溢出时重协商 |
坑 2：低端 MCU 没有国密硬件加速
现象：选了 SM2 签名算法，结果在某个国产 MCU（Cortex-M0，无 HSM）上软实现，一次 SM2 签名耗时 320ms，CAN 通信的实时性要求 <10ms，直接崩了。
uint32_t start = GetSystemTick();
sm2_soft_sign(digest, signature, private_key);
uint32_t elapsed = GetSystemTick() - start;
printf("SM2 软件签名耗时: %u ms\n", elapsed);
// 输出: SM2 软件签名耗时: 327 ms ← 完全不可接受
解法：
- 上游根治：架构选型阶段把密码需求列入 MCU 选型矩阵，要求支持 SM2/SM3/SM4 硬件加速（如 NXP S32K3 HSE-SM、Infineon TC4xx CSRM）
- 下游兜底：MCU 已定板不可换时，将密码运算卸载到独立 SE 芯片，通过 SPI/I2C 调用密码服务
- 最差情况：降级到 SM4-CBC + SM3-HMAC（对称体系计算量远小于 SM2 签名），但牺牲不可否认性
坑 3：产线密钥灌注成了泄露面
现象：某 Tier-1 在产线灌装时将 ECU 私钥以明文形式写入固件镜像，测试人员从 OBD 口 dump 出固件直接提取了私钥，整个 PKI 体系崩塌。
原因：产线安全流程没有纳入 TARA 的威胁建模范围。TARA 只分析了上路后的场景，没覆盖生产阶段的攻击面。
解法：在 TARA 范围中明确加入制造与产线阶段作为独立的威胁分析域：
┌─ 产线密钥灌注推荐方案 ─────────────────────────┐
│ │
│ ① 根密钥在 HSM 制造时植入（OEM Fuse） │
│ ② ECU 首次上电 → HSM 派生设备唯一密钥对 │
│ ③ 使用 SCP03 安全通道从产线服务器注入证书 │
│ ④ 注入完成后锁定调试接口（JTAG/SWD 熔丝） │
│ ⑤ 产线日志只记录序列号，不记录密钥相关数据 │
│ │
└─────────────────────────────────────────────────┘
8. 总结展望
回到开头那个问题：密评专家进场，你扛得住三连问吗？
整篇文章的逻辑链可以浓缩成一张图：
TARA 资产识别 → 威胁场景 → 安全目标 → 密码算法选型 → 密钥生命周期 → 密评举证
↑ ↑
这步映射最常见 新国标强标落地后
被跳过或只写"需要加密" 这是必过项
三个 takeaways：
- TARA 必须输出密码参数，不能只写到"需要加密"就交差——把密码参数表嵌入 TARA 报告模板，这是打通研发链路的唯一方法
- 密钥生命周期是密评的高频失分点——生成、分发、更新、销毁四个阶段必须在架构设计阶段就做好，不能上线后补。产线灌注是尤其容易被忽视的泄露面
- 国密替换不是性能问题，是规划问题——新一代 HSM 芯片已原生支持 SM 系列，硬件差距在可接受范围内，真正需要提前布局的是产线灌注流程和 PKI 体系
下一步方向：PQC（抗量子计算密码）已经在汽车行业预研，ISO 21434 下一版修订可能纳入后量子密码迁移路径。建议团队先跑通 SM2 → SM2+ML-KEM 的双算法过渡方案，这个留给下篇细说。
