STM32 零基础可移植教程 25：SPI Flash 写数据，为什么写之前必须先擦除
STM32 零基础可移植教程 25：SPI Flash 写数据，为什么写之前必须先擦除
上一篇我们已经能从 SPI Flash 的指定地址读取数据。
读数据这件事比较直接：
CS 拉低
发送 0x03
发送 3 字节地址
读取数据
CS 拉高
但是写数据不一样。
很多新手第一次写 SPI Flash，会自然地以为：
我想写什么，就直接往这个地址写什么
结果发现：
-
第一次好像能写；
-
第二次写进去不对；
-
明明写了
0x55，读出来却不是0x55； -
写完马上读，有时还是旧数据；
-
不加延时就失败，加了延时又好像能跑。
这些现象背后，其实不是玄学。
零基础读者必读：
如果你之前没接触过 Flash 存储器，这里先用一句话建立直觉：
Flash 的"写"不像在纸上写字。更像在黑板上写字——你要先把旧字擦掉，才能写新字。而且你不能只擦一个字，必须擦掉一整块区域。这篇文章就是教会你怎么"擦黑板"和"写字"。
本篇会带你从零开始理解 SPI Flash 写入的每一个步骤，以及每一步为什么必须这样做。
SPI Flash 写数据要先理解三件事：
写之前要擦除
写之前要写使能
写完或擦完要等 Flash 忙完
这一篇只做一个明确目标：
擦除一个扇区，写入一段字符串，再读回来校验
先把最小写入链路跑通。
零基础热身：几个必须提前理解的概念
在动手写代码之前，先花 5 分钟理解几个关键词。它们会在整篇文章里反复出现。
1. Flash 存储器是什么
Flash 是一种掉电不丢数据的存储器。你写进去的数据，断电再上电还在。
你的 STM32 芯片内部就有 Flash（存程序用的），本篇说的是外部 SPI Flash，通过 SPI 接口挂在 STM32 外面。
常见型号：W25Q16、W25Q32、W25Q64……后面的数字代表容量。本篇的代码适用于几乎所有 W25Qxx 系列。
2. 十六进制（Hex）是什么，为什么到处都是 0x
计算机里，一个字节（Byte）可以表示 0~255 共 256 种状态。用十进制写出来很长，用二进制更是一大串。
十六进制刚好可以用两个字符表示一个字节的 256 种可能：
十进制 255 = 二进制 1111 1111 = 十六进制 FF
十进制 170 = 二进制 1010 1010 = 十六进制 AA
十进制 0 = 二进制 0000 0000 = 十六进制 00
编程时在数字前面加 0x 表示这是十六进制数：
0xFF = 255（十进制）
0x55 = 85（十进制）
0x00 = 0（十进制）
后面你会频繁看到 0xFF、0x06、0x05 这样的写法。它们不是魔法数字，只是 SPI Flash 的"暗号"——不同的数字代表不同的命令。

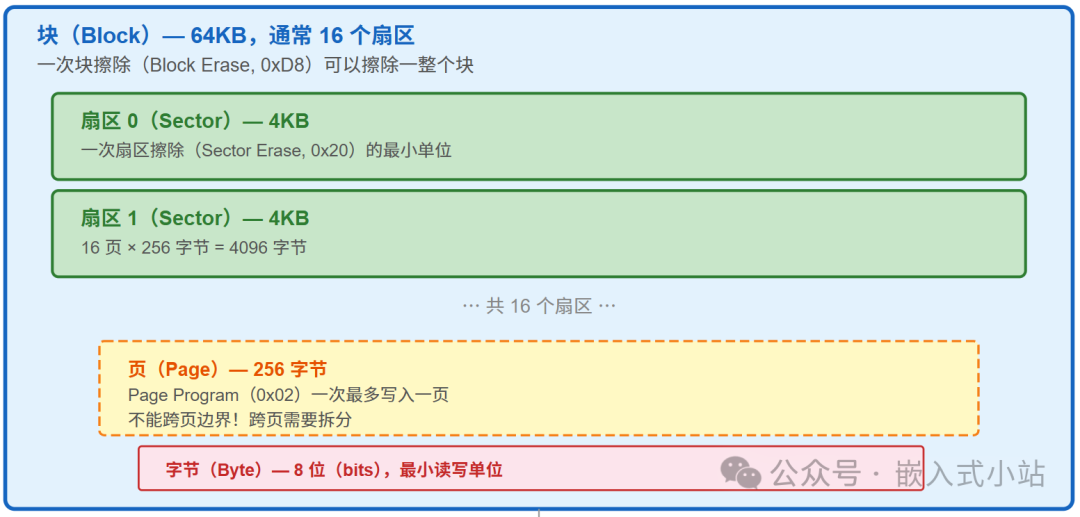

3. 页（Page）和扇区（Sector）：两种不同大小的"格子"
SPI Flash 芯片内部把存储空间划分成了大大小小的格子：
|
单位
|
大小
|
说明
|
| — | — | — |
|
字节（Byte）
|
1 字节
|
最小的读写单位
|
|
页（Page）
|
通常 256 字节
| 一次写入最大范围
，不能跨页写
|
|
扇区（Sector）
|
通常 4KB（4096 字节）
| 一次擦除最小单位
，要擦必须擦整个扇区
|
|
块（Block）
|
通常 64KB
|
更大级别的擦除单位
|
关键关系：
1 个扇区 = 16 页
1 页 = 256 字节
本文中你只需要记住两件事：
-
写数据时，不能一次跨过 256 字节的页边界
-
擦数据时，最少擦一个扇区（4KB），不能只擦几个字节
4. 命令（Command）：你怎么"通知"Flash 做什么
你和 SPI Flash 之间的沟通方式很简单：
你通过 SPI 总线发送一个命令码，Flash 识别后执行相应操作。
比如：
|
命令码
|
含义
|
| — | — |
| 0x06 |
“我要写东西了，请打开写权限”（Write Enable）
|
| 0x05 |
“告诉我你现在忙不忙”（Read Status Register）
|
| 0x20 |
“擦除我指定的那个扇区”（Sector Erase）
|
| 0x02 |
“在指定页内写入数据”（Page Program）
|
| 0x03 |
“读出指定地址的数据”（Read Data）
|
| 0x9F |
“告诉我你是谁”（Read JEDEC ID）
|
这些命令码是芯片厂写在数据手册里的，不是随便定的。不同厂家的芯片可能略有不同，但 W25Qxx 系列基本一致。
5. 状态寄存器（Status Register）：Flash 的"我忙不忙"灯
当你命令 Flash 执行擦除或写入后，它需要时间来完成。就像你让烤箱烤面包——你下了指令，但面包不会瞬间烤好。
Flash 内部有一个状态寄存器，你可以随时读取它。其中第 0 位是 BUSY 位：
BUSY = 1 → "我还在忙，先别给我发新命令"
BUSY = 0 → "忙完了，可以继续"
代码里读状态寄存器的命令是 0x05。
本篇目标
最终现象：
串口输出类似：
SPI Flash write demo
JEDEC ID: EF 40 17
Erase sector at 0x001000...
Program 27 bytes...
Read back text: STM32 SPI Flash write demo
Read back hex:
0x001000: 53 54 4D 33 32 20 53 50 49 20 46 6C 61 73 68 20
0x001010: 77 72 69 74 65 20 64 65 6D 6F 00
Verify OK.
本篇用到的外设：
SPI
GPIO Output
USART printf
本篇跑通标准：
-
能稳定读取 JEDEC ID；
-
能擦除指定扇区；
-
能写入一段字符串；
-
能读回并校验一致；
-
知道为什么写之前要擦除；
-
知道
Write Enable、Page Program、Sector Erase、BUSY分别是什么； -
知道不要在
while里反复擦写 Flash。
准备工作
本篇建议从第 24 篇工程继续做。
你需要已经具备：
|
项目
|
说明
|
| — | — |
|
STM32 开发板
|
已经能跑 SPI
|
|
SPI Flash
|
W25Qxx 或类似 SPI Flash
|
|
串口打印
|
用来看过程和校验结果
|
|
第 22 篇基础
|
能读 JEDEC ID
|
|
第 24 篇读数据
|
能从指定地址读出连续字节
|
动手前的检查清单：
在开始写本篇代码之前，请确认以下每一项：
-
[ ] 烧录上一篇的工程，串口能打印 JEDEC ID（三个十六进制数）
-
[ ] 串口输出稳定，不是乱码
-
[ ] 重复上电 3 次，JEDEC ID 每次都能读到且一致
-
[ ] SPI Flash 的 CS 引脚 User Label 设置为
SPI_FLASH_CS -
[ ] 知道自己的 SPI 用的是 SPI1 还是 SPI2
-
[ ] 万用表确认 Flash 供电电压正常（通常 3.3V）
如果 JEDEC ID 还读不出来，先回去看第 22、23 篇。写入一定能成功的必要前提是通信已经稳定。
这一篇会擦除一个扇区。
示例地址使用：
0x001000
也就是从 4KB 边界开始的一个扇区。
为什么不直接用 0x000000？
因为工程习惯上，别一上来就擦最开头的位置。
有些板子的外部 Flash 可能被用来放字体、图片、参数、日志或者其他数据。虽然你现在可能只是空模块，但教程里先养成这个习惯比较好：
演示写入，选一个明确的测试扇区
0x001000 是什么意思？
这是十六进制表示的地址。换算成十进制：
0x001000= 4096，也就是第 4KB 的位置。 Flash 地址从0x000000开始编号，0x001000正好是第 5 个扇区的开头（如果扇区大小是 4KB）。

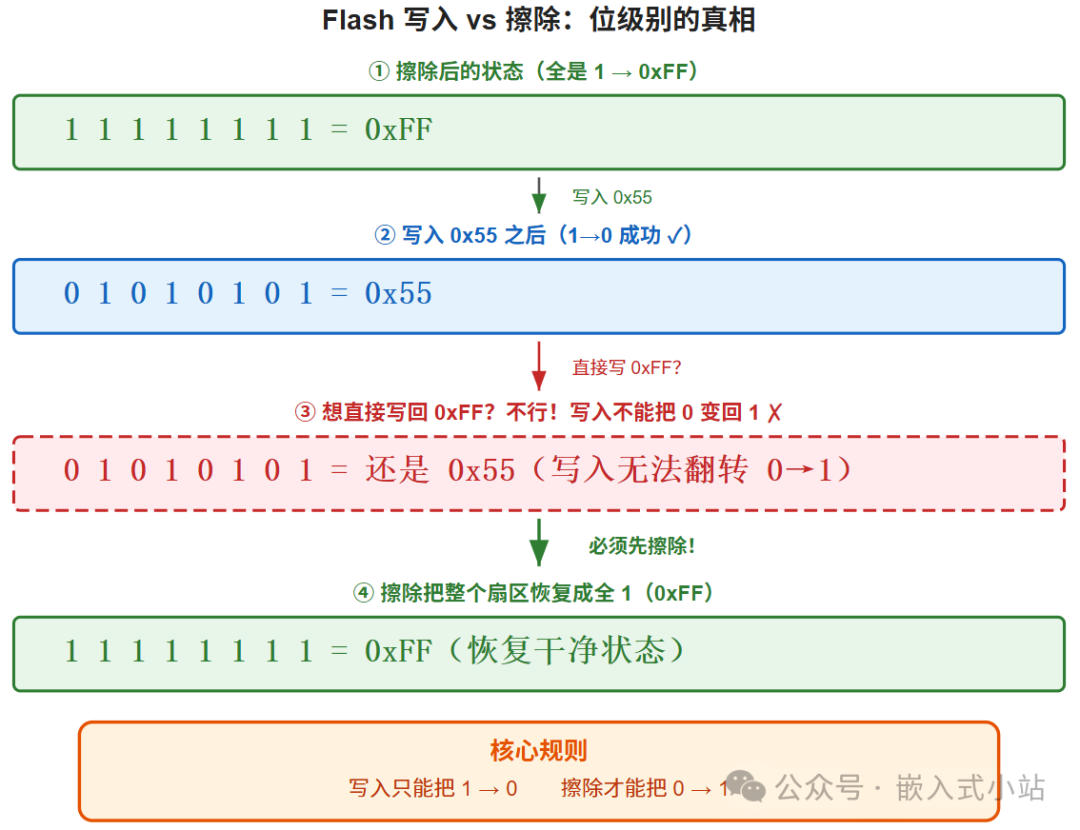

先理解：为什么写之前必须擦除
SPI Flash 的存储单元有一个很重要的特点：
写入只能把 1 变成 0
擦除才能把 0 变回 1
Flash 擦除后的状态通常是：
0xFF
因为 0xFF 的二进制是：
1111 1111
如果你写入 0x55：
0101 0101
这相当于把某些位从 1 写成 0。
这个可以做到。
但如果一个字节原来是：
0x00 = 0000 0000
你想直接写成：
0xFF = 1111 1111
这就不行。
因为这需要把 0 变成 1。
这个动作必须靠擦除完成。
用橡皮擦来理解
想象 Flash 的每个存储单元是一张白纸上的格子：
-
擦除 = 用橡皮把所有格子擦干净（恢复成全白 /
0xFF） -
写入 = 在某些格子里用铅笔打勾（把 1 变成 0）
-
你不能用橡皮只擦一个格子——擦除一擦就是一整片（一个扇区）
-
你也不能用橡皮把铅笔打勾的格子恢复成空白——铅笔印只能靠橡皮，不能靠再描一笔
所以你可以把 SPI Flash 的写入规则先记成一句话：
写入负责把 1 改成 0，擦除负责把整片区域恢复成 1
这也是为什么很多存储逻辑会先：
擦除扇区
再写入数据
再读回校验
如果不擦除直接写，会发生什么
假设扇区里原来存了数据 0xAA（二进制 1010 1010），你想直接写成 0x55（二进制 0101 0101）：
原数据： 1 0 1 0 1 0 1 0 = 0xAA
想写成： 0 1 0 1 0 1 0 1 = 0x55
逐位看：
位7: 1→0 ✓ 可以（写入能把 1 变 0）
位6: 0→1 ✗ 不行（写入不能把 0 变 1，需要擦除）
位5: 1→0 ✓ 可以
位4: 0→1 ✗ 不行
...以此类推
结果你读回来的既不是 0xAA，也不是 0x55，而是一个奇怪的值。这就是新手最常见的困惑来源。
正确的做法永远是：先擦除整个扇区（全部变 0xFF），再写入新数据。

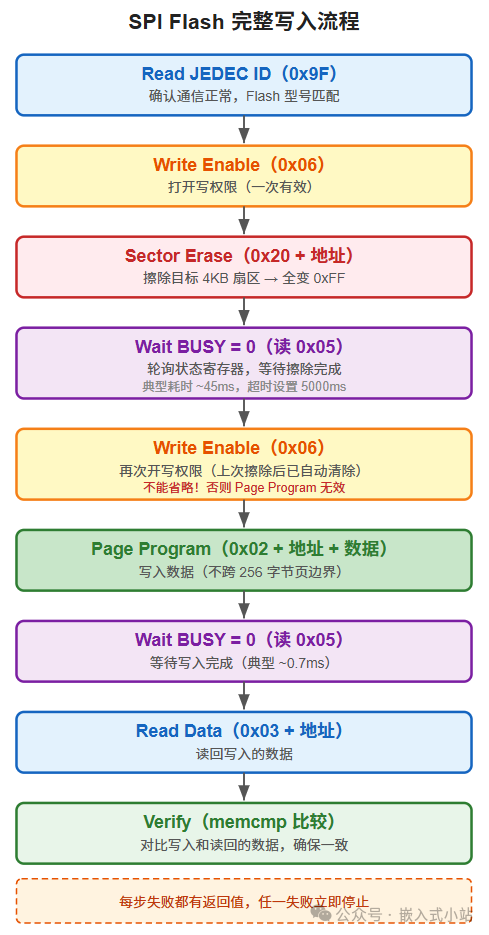

SPI Flash 写入的基本流程
本篇写入一段字符串，完整流程是：
看起来步骤多，但每一步都有原因。
|
步骤
|
命令
|
作用
|
| — | — | — |
|
Write Enable
| 0x06 |
打开本次写/擦权限
|
|
Sector Erase
| 0x20 |
擦除一个 4KB 扇区
|
|
Read Status Register-1
| 0x05 |
读取 BUSY 位，判断 Flash 是否忙
|
|
Page Program
| 0x02 |
写入一页内的数据
|
|
Read Data
| 0x03 |
读回校验
|
这里先强调两件事。
第一，Write Enable 不是配置一次就永久有效。
很多 Flash 在一次写入或擦除完成后，写使能状态会自动清掉。
所以一般做法是：
每次擦除前，先 Write Enable
每次页写入前，也先 Write Enable
第二，Page Program 通常不能跨页随便写。
常见 W25Qxx 的页大小是：
256 字节
如果你的数据跨过 256 字节页边界，就要拆成多次页写。
本篇代码已经在 App_SPIFlash_WriteData() 里做了拆分。
每个步骤到底在做什么（新手版）
如果你是第一次接触这个流程，这里用最直白的话解释每一步：
步骤 1：读 JEDEC ID
就像打电话先问"喂，是 W25Q32 吗？"确认对方在线且型号对。连不上就说明接线或配置有问题。
步骤 2：Write Enable（写使能）
告诉 Flash “接下来我要给你发一个擦除或写入命令”。Flash 默认是锁着的，不先发这个，后面的擦除/写入全都会被忽略。
步骤 3：Sector Erase（扇区擦除）
把目标地址所在的那个 4KB 扇区全部擦成
0xFF。这步需要时间（通常几十到几百毫秒），发完命令要等着。
步骤 4：等待 BUSY 清零
反复读状态寄存器，看 Flash 是否擦完了。没擦完就不能发下一个命令。
步骤 5：再次 Write Enable
因为上一次擦除完成后，写使能自动清掉了。要写入，必须重新开一次。
步骤 6：Page Program（页写入）
把数据实际写入 Flash。注意不能跨 256 字节的页边界。
步骤 7：再次等待 BUSY 清零
写入也需要时间（通常几毫秒），等它完成。
步骤 8：读回校验
从同一地址读出来，和原始数据对比。不一致就说明某一步出了问题。
CubeMX 配置步骤
本篇不新增外设。
仍然沿用第 22 篇到第 24 篇的配置。

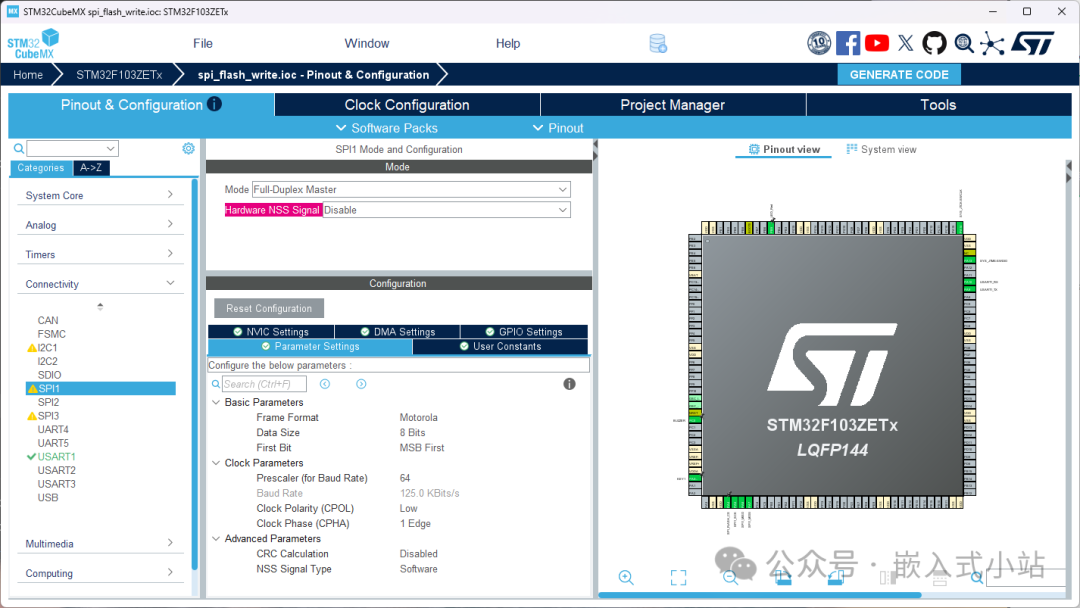

1. SPI 配置
建议先保持：
|
配置项
|
推荐值
|
| — | — |
|
Mode
|
Full-Duplex Master
|
|
Data Size
|
8 Bits
|
|
First Bit
|
MSB First
|
|
CPOL
|
Low
|
|
CPHA
|
1 Edge
|
|
Prescaler
|
先慢一点，比如 64 或 128
|
|
NSS
|
Software / Disable Hardware NSS
|
如果读 ID 和读数据已经稳定，不要为了写入再乱改 SPI Mode。
写入失败时，先看写使能、擦除、忙等待和地址。
零基础提示：这些 SPI 参数是什么意思？
|
参数
|
通俗解释
|
| — | — |
|
Full-Duplex Master
|
STM32 作为主设备，可以同时收发
|
|
8 Bits
|
每次传输 8 位（1 字节）数据
|
|
MSB First
|
高位先发送（比如 0x80 的 1 最先传）
|
|
CPOL = Low
|
时钟空闲时是低电平
|
|
CPHA = 1 Edge
|
在时钟的第 1 个边沿采样数据
|
|
Prescaler
|
分频系数，数值越大 SPI 越慢。初学保持低速更稳
|
|
NSS = Software
|
不用硬件 CS，我们用 GPIO 手动控制
|
SPI Mode 不要乱改。W25Qxx 支持 Mode 0（CPOL=0, CPHA=0）和 Mode 3（CPOL=1, CPHA=1），如果你之前能正常读 ID，说明 Mode 已经对了。写入失败几乎从来不是 Mode 的问题。

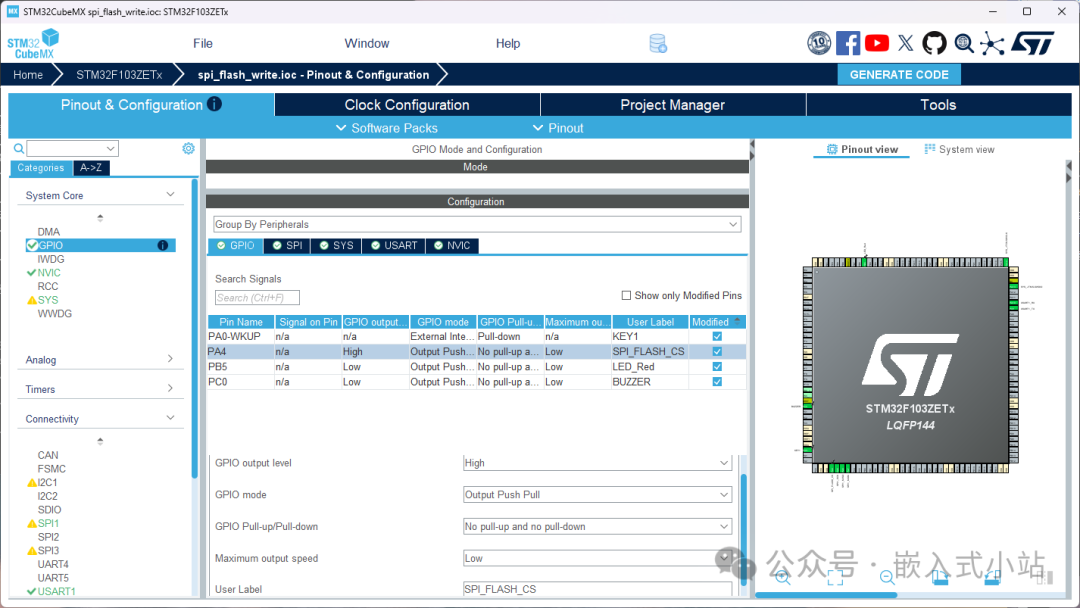

2. CS 引脚配置
CS 仍然是普通 GPIO 输出：
|
配置项
|
推荐值
|
| — | — |
|
GPIO mode
|
Output Push Pull
|
|
Output Level
|
High
|
|
Pull-up/Pull-down
|
No pull-up and no pull-down
|
|
User Label
|
SPI_FLASH_CS
|
为什么 CS 初始要拉高？
SPI Flash 的 CS 引脚是低电平有效（Active Low）。CS = 高电平时，Flash 处于"休眠/不理会"状态，总线上的数据它一概不理。只有 CS 拉低，Flash 才开始听你说话。
所以初始化时拉高 CS，让 Flash 处于安全的"待机"状态。

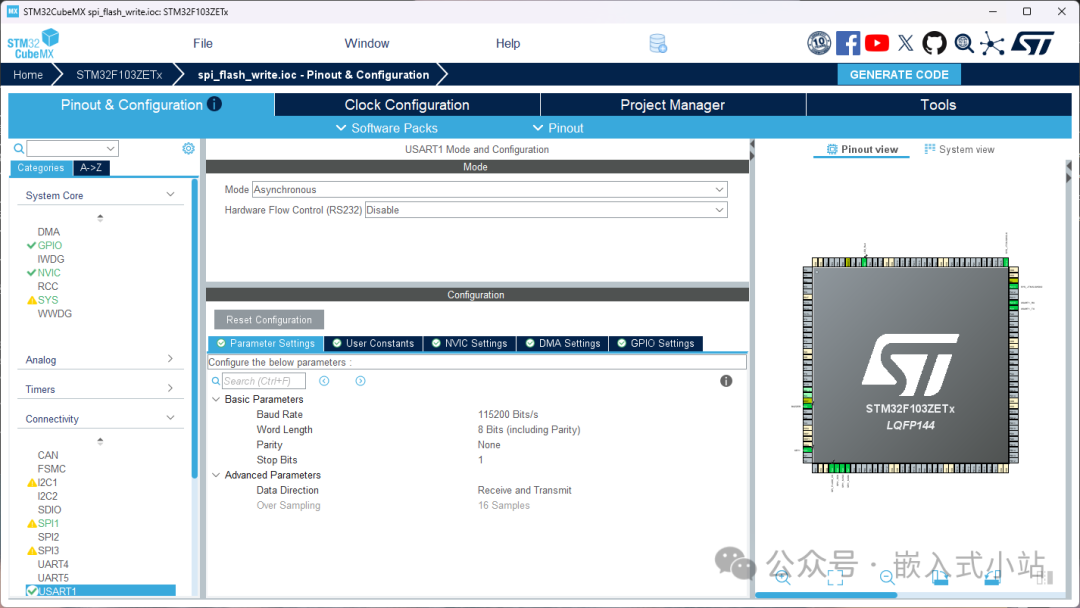

3. USART 配置
需要串口打印写入过程。
复用第 07 篇：
USART1
115200
8-N-1
printf 重定向
Keil 工程生成和编译
本篇配套文件：
Core/Inc/app_spi_flash.h
Core/Src/app_spi_flash.c
Core/Inc/app_spi_flash_demo.h
Core/Src/app_spi_flash_demo.c
如果你从第 24 篇工程继续做，可以用本篇 app_spi_flash.h/.c 替换上一版。
新增能力包括：
写使能
扇区擦除
页写入
多页写入拆分
忙等待
读回校验 Demo

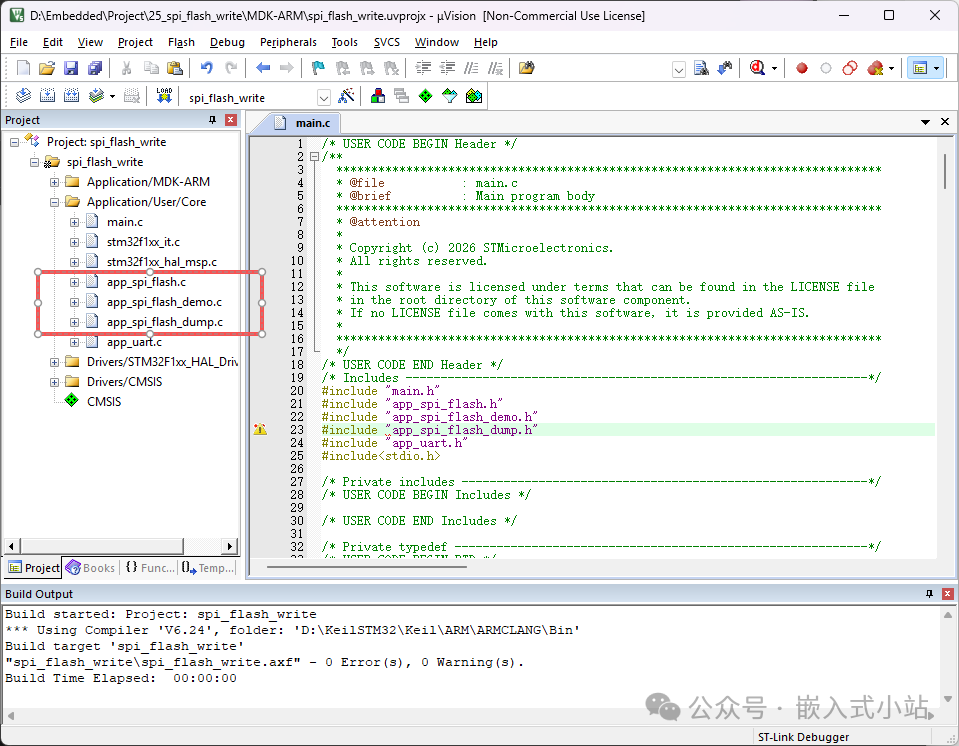

Keil 里别忘了添加：
Core/Src/app_spi_flash.c
Core/Src/app_spi_flash_demo.c
Keil 添加文件的步骤（零基础版）：
-
在 Keil 左侧工程树里找到
Core/Src分组 -
右键点击
Core/Src→ Add Existing Files to Group -
浏览到工程目录下的
Core/Src/app_spi_flash.c，选中添加 -
同样方法添加
Core/Src/app_spi_flash_demo.c -
确认两个文件出现在工程树里
如果编译报 undefined symbol，99% 是因为这步没做。
完整代码
代码文件总览
本篇涉及 4 个文件：
|
文件
|
作用
|
| — | — |
| app_spi_flash.h |
Flash 驱动头文件：声明函数、定义页/扇区大小
|
| app_spi_flash.c |
Flash 驱动实现：所有 SPI Flash 操作函数
|
| app_spi_flash_demo.h |
Demo 头文件：声明 App_SPIFlashDemo_Run()
|
| app_spi_flash_demo.c |
Demo 实现：一个完整的擦→写→读→校验流程
|
1. 新建或更新 Core/Inc/app_spi_flash.h
#ifndef APP_SPI_FLASH_H
#define APP_SPI_FLASH_H
#include "main.h"
#include <stdint.h>
#define APP_SPI_FLASH_PAGE_SIZE 256u
#define APP_SPI_FLASH_SECTOR_SIZE 4096u
typedef struct
{
uint8_t manufacturer_id;
uint8_t memory_type;
uint8_t capacity;
} App_SPIFlash_JedecID;
void App_SPIFlash_Init(void);
HAL_StatusTypeDef App_SPIFlash_ReadJedecID(App_SPIFlash_JedecID *id);
HAL_StatusTypeDef App_SPIFlash_ReadStatusReg1(uint8_t *status_reg);
HAL_StatusTypeDef App_SPIFlash_WaitUntilReady(uint32_t timeout_ms);
HAL_StatusTypeDef App_SPIFlash_WriteEnable(void);
HAL_StatusTypeDef App_SPIFlash_SectorErase(uint32_t address);
HAL_StatusTypeDef App_SPIFlash_ReadData(uint32_t address, uint8_t *buffer, uint16_t length);
HAL_StatusTypeDef App_SPIFlash_PageProgram(uint32_t address, const uint8_t *data, uint16_t length);
HAL_StatusTypeDef App_SPIFlash_WriteData(uint32_t address, const uint8_t *data, uint16_t length);
#endif
头文件里声明了什么（零基础解释）：
-
APP_SPI_FLASH_PAGE_SIZE = 256：告诉代码，这个 Flash 的页是 256 字节。如果你的 Flash 页大小不同（看数据手册），改这里。 -
APP_SPI_FLASH_SECTOR_SIZE = 4096：扇区大小 4KB。同样，如果你的 Flash 不同，改这里。 -
App_SPIFlash_JedecID结构体：一个"身份证"结构，存厂商 ID（比如EF代表 Winbond）、型号（40）、容量（17）。 -
下面 9 个函数声明：就是本篇会实现的所有 Flash 操作函数。
2. 新建或更新 Core/Src/app_spi_flash.c
这份代码比较长，但逻辑不复杂。
重点看这几个函数：
App_SPIFlash_WriteEnable()
App_SPIFlash_SectorErase()
App_SPIFlash_WaitUntilReady()
App_SPIFlash_PageProgram()
App_SPIFlash_WriteData()
#include "app_spi_flash.h"
#ifndef APP_SPI_FLASH_HANDLE
#define APP_SPI_FLASH_HANDLE hspi1
#endif
#ifndef APP_SPI_FLASH_TIMEOUT_MS
#define APP_SPI_FLASH_TIMEOUT_MS 100u
#endif
#ifndef APP_SPI_FLASH_WRITE_TIMEOUT_MS
#define APP_SPI_FLASH_WRITE_TIMEOUT_MS 500u
#endif
#ifndef APP_SPI_FLASH_ERASE_TIMEOUT_MS
#define APP_SPI_FLASH_ERASE_TIMEOUT_MS 5000u
#endif
#ifndef SPI_FLASH_CS_GPIO_Port
#error "SPI_FLASH_CS_GPIO_Port is not defined. Set CS pin User Label to SPI_FLASH_CS in CubeMX."
#endif
#ifndef SPI_FLASH_CS_Pin
#error "SPI_FLASH_CS_Pin is not defined. Set CS pin User Label to SPI_FLASH_CS in CubeMX."
#endif
#define APP_SPI_FLASH_CMD_WRITE_ENABLE 0x06u
#define APP_SPI_FLASH_CMD_READ_SR1 0x05u
#define APP_SPI_FLASH_CMD_PAGE_PROGRAM 0x02u
#define APP_SPI_FLASH_CMD_READ_DATA 0x03u
#define APP_SPI_FLASH_CMD_SECTOR_ERASE 0x20u
#define APP_SPI_FLASH_CMD_JEDEC_ID 0x9Fu
#define APP_SPI_FLASH_DUMMY_BYTE 0xFFu
#define APP_SPI_FLASH_SR1_BUSY 0x01u
extern SPI_HandleTypeDef APP_SPI_FLASH_HANDLE;
static void App_SPIFlash_CS_Low(void)
{
HAL_GPIO_WritePin(SPI_FLASH_CS_GPIO_Port, SPI_FLASH_CS_Pin, GPIO_PIN_RESET);
}
static void App_SPIFlash_CS_High(void)
{
HAL_GPIO_WritePin(SPI_FLASH_CS_GPIO_Port, SPI_FLASH_CS_Pin, GPIO_PIN_SET);
}
static HAL_StatusTypeDef App_SPIFlash_Transmit(const uint8_t *tx_data, uint16_t length)
{
return HAL_SPI_Transmit(&APP_SPI_FLASH_HANDLE,
(uint8_t *)tx_data,
length,
APP_SPI_FLASH_TIMEOUT_MS);
}
static HAL_StatusTypeDef App_SPIFlash_Receive(uint8_t *rx_data, uint16_t length)
{
return HAL_SPI_Receive(&APP_SPI_FLASH_HANDLE,
rx_data,
length,
APP_SPI_FLASH_TIMEOUT_MS);
}
static HAL_StatusTypeDef App_SPIFlash_TransmitReceive(const uint8_t *tx_data,
uint8_t *rx_data,
uint16_t length)
{
return HAL_SPI_TransmitReceive(&APP_SPI_FLASH_HANDLE,
(uint8_t *)tx_data,
rx_data,
length,
APP_SPI_FLASH_TIMEOUT_MS);
}
static void App_SPIFlash_FillAddress(uint8_t *command, uint8_t cmd, uint32_t address)
{
command[0] = cmd;
command[1] = (uint8_t)((address >> 16) & 0xFFu);
command[2] = (uint8_t)((address >> 8) & 0xFFu);
command[3] = (uint8_t)(address & 0xFFu);
}
void App_SPIFlash_Init(void)
{
App_SPIFlash_CS_High();
}
HAL_StatusTypeDef App_SPIFlash_ReadJedecID(App_SPIFlash_JedecID *id)
{
uint8_t tx_buffer[4] =
{
APP_SPI_FLASH_CMD_JEDEC_ID,
APP_SPI_FLASH_DUMMY_BYTE,
APP_SPI_FLASH_DUMMY_BYTE,
APP_SPI_FLASH_DUMMY_BYTE
};
uint8_t rx_buffer[4] = {0u};
HAL_StatusTypeDef status;
if (id == 0)
{
return HAL_ERROR;
}
App_SPIFlash_CS_Low();
status = App_SPIFlash_TransmitReceive(tx_buffer, rx_buffer, 4u);
App_SPIFlash_CS_High();
if (status != HAL_OK)
{
return status;
}
id->manufacturer_id = rx_buffer[1];
id->memory_type = rx_buffer[2];
id->capacity = rx_buffer[3];
return HAL_OK;
}
HAL_StatusTypeDef App_SPIFlash_ReadStatusReg1(uint8_t *status_reg)
{
uint8_t tx_buffer[2] =
{
APP_SPI_FLASH_CMD_READ_SR1,
APP_SPI_FLASH_DUMMY_BYTE
};
uint8_t rx_buffer[2] = {0u};
HAL_StatusTypeDef status;
if (status_reg == 0)
{
return HAL_ERROR;
}
App_SPIFlash_CS_Low();
status = App_SPIFlash_TransmitReceive(tx_buffer, rx_buffer, 2u);
App_SPIFlash_CS_High();
if (status != HAL_OK)
{
return status;
}
*status_reg = rx_buffer[1];
return HAL_OK;
}
HAL_StatusTypeDef App_SPIFlash_WaitUntilReady(uint32_t timeout_ms)
{
uint32_t start_tick = HAL_GetTick();
uint8_t status_reg = 0u;
HAL_StatusTypeDef status;
do
{
status = App_SPIFlash_ReadStatusReg1(&status_reg);
if (status != HAL_OK)
{
return status;
}
if ((status_reg & APP_SPI_FLASH_SR1_BUSY) == 0u)
{
return HAL_OK;
}
} while ((HAL_GetTick() - start_tick) < timeout_ms);
return HAL_TIMEOUT;
}
HAL_StatusTypeDef App_SPIFlash_WriteEnable(void)
{
uint8_t command = APP_SPI_FLASH_CMD_WRITE_ENABLE;
HAL_StatusTypeDef status;
App_SPIFlash_CS_Low();
status = App_SPIFlash_Transmit(&command, 1u);
App_SPIFlash_CS_High();
return status;
}
HAL_StatusTypeDef App_SPIFlash_SectorErase(uint32_t address)
{
uint8_t command[4];
HAL_StatusTypeDef status;
App_SPIFlash_FillAddress(command, APP_SPI_FLASH_CMD_SECTOR_ERASE, address);
status = App_SPIFlash_WriteEnable();
if (status != HAL_OK)
{
return status;
}
App_SPIFlash_CS_Low();
status = App_SPIFlash_Transmit(command, 4u);
App_SPIFlash_CS_High();
if (status != HAL_OK)
{
return status;
}
return App_SPIFlash_WaitUntilReady(APP_SPI_FLASH_ERASE_TIMEOUT_MS);
}
HAL_StatusTypeDef App_SPIFlash_ReadData(uint32_t address, uint8_t *buffer, uint16_t length)
{
uint8_t command[4];
HAL_StatusTypeDef status;
if ((buffer == 0) || (length == 0u))
{
return HAL_ERROR;
}
App_SPIFlash_FillAddress(command, APP_SPI_FLASH_CMD_READ_DATA, address);
App_SPIFlash_CS_Low();
status = App_SPIFlash_Transmit(command, 4u);
if (status == HAL_OK)
{
status = App_SPIFlash_Receive(buffer, length);
}
App_SPIFlash_CS_High();
return status;
}
HAL_StatusTypeDef App_SPIFlash_PageProgram(uint32_t address, const uint8_t *data, uint16_t length)
{
uint8_t command[4];
uint16_t page_offset;
HAL_StatusTypeDef status;
if ((data == 0) || (length == 0u))
{
return HAL_ERROR;
}
page_offset = (uint16_t)(address % APP_SPI_FLASH_PAGE_SIZE);
if ((page_offset + length) > APP_SPI_FLASH_PAGE_SIZE)
{
return HAL_ERROR;
}
App_SPIFlash_FillAddress(command, APP_SPI_FLASH_CMD_PAGE_PROGRAM, address);
status = App_SPIFlash_WriteEnable();
if (status != HAL_OK)
{
return status;
}
App_SPIFlash_CS_Low();
status = App_SPIFlash_Transmit(command, 4u);
if (status == HAL_OK)
{
status = App_SPIFlash_Transmit(data, length);
}
App_SPIFlash_CS_High();
if (status != HAL_OK)
{
return status;
}
return App_SPIFlash_WaitUntilReady(APP_SPI_FLASH_WRITE_TIMEOUT_MS);
}
HAL_StatusTypeDef App_SPIFlash_WriteData(uint32_t address, const uint8_t *data, uint16_t length)
{
uint16_t offset = 0u;
uint16_t page_offset;
uint16_t current_len;
HAL_StatusTypeDef status;
if ((data == 0) || (length == 0u))
{
return HAL_ERROR;
}
while (offset < length)
{
page_offset = (uint16_t)((address + offset) % APP_SPI_FLASH_PAGE_SIZE);
current_len = (uint16_t)(APP_SPI_FLASH_PAGE_SIZE - page_offset);
if (current_len > (length - offset))
{
current_len = (uint16_t)(length - offset);
}
status = App_SPIFlash_PageProgram(address + offset, &data[offset], current_len);
if (status != HAL_OK)
{
return status;
}
offset = (uint16_t)(offset + current_len);
}
return HAL_OK;
}
app_spi_flash.c 逐块解释（零基础版）
上面代码虽然长，但结构很清楚。下面按功能块逐一解释。
第一部分：可配置的宏定义
#ifndef APP_SPI_FLASH_HANDLE
#define APP_SPI_FLASH_HANDLE hspi1
#endif
如果你的 SPI Flash 接在 SPI2 上，在包含 app_spi_flash.h 之前定义：
#define APP_SPI_FLASH_HANDLE hspi2
超时时间的三个宏：
|
宏
|
默认值
|
含义
|
| — | — | — |
| APP_SPI_FLASH_TIMEOUT_MS |
100ms
|
普通 SPI 收发超时
|
| APP_SPI_FLASH_WRITE_TIMEOUT_MS |
500ms
|
等待页写入完成的最大时间
|
| APP_SPI_FLASH_ERASE_TIMEOUT_MS |
5000ms
|
等待扇区擦除完成的最大时间
|
擦除比写入慢得多（因为要擦的面积大），所以擦除超时给了 5 秒。
第二部分：命令码定义
#define APP_SPI_FLASH_CMD_WRITE_ENABLE 0x06u
#define APP_SPI_FLASH_CMD_READ_SR1 0x05u
#define APP_SPI_FLASH_CMD_PAGE_PROGRAM 0x02u
#define APP_SPI_FLASH_CMD_READ_DATA 0x03u
#define APP_SPI_FLASH_CMD_SECTOR_ERASE 0x20u
#define APP_SPI_FLASH_CMD_JEDEC_ID 0x9Fu
这些就是 SPI Flash 的"暗号"。芯片收到 0x06 就知道你接下来要写或擦，收到 0x20 就知道你要擦一个扇区。
第三部分：CS 控制函数
static void App_SPIFlash_CS_Low(void)
{
HAL_GPIO_WritePin(SPI_FLASH_CS_GPIO_Port, SPI_FLASH_CS_Pin, GPIO_PIN_RESET);
}
CS 拉低 = 选中 Flash，后面的 SPI 数据 Flash 会接收。 CS 拉高 = 释放 Flash，Flash 开始执行刚才收到的命令。
**CS 的时序非常重要。**一个完整的 SPI Flash 命令一定是：
CS 拉低 → 发送命令+地址+数据 → CS 拉高
如果在发送中途 CS 被意外拉高，整个命令就废了。
第四部分：SPI 收发包装函数
static HAL_StatusTypeDef App_SPIFlash_Transmit(const uint8_t *tx_data, uint16_t length)
static HAL_StatusTypeDef App_SPIFlash_Receive(uint8_t *rx_data, uint16_t length)
static HAL_StatusTypeDef App_SPIFlash_TransmitReceive(const uint8_t *tx_data, uint8_t *rx_data, uint16_t length)
这三个函数只是对 HAL 库 SPI 函数的简单包装，让后面的代码写起来更短。它们的区别：
|
函数
|
作用
|
| — | — |
| Transmit |
只发不收（如发 Write Enable 命令，不需要收数据）
|
| Receive |
只收不发（如读回数据，发完命令后纯接收）
|
| TransmitReceive |
同时收发（如读 JEDEC ID，发命令的同时接收返回数据）
|
注意 TransmitReceive 会同时收发：你发出去的每一个字节，会同时收到一个字节。这是 SPI 协议的特性——它是全双工的。
第五部分：地址填充函数
static void App_SPIFlash_FillAddress(uint8_t *command, uint8_t cmd, uint32_t address)
{
command[0] = cmd;
command[1] = (uint8_t)((address >> 16) & 0xFFu);
command[2] = (uint8_t)((address >> 8) & 0xFFu);
command[3] = (uint8_t)(address & 0xFFu);
}
这个函数把 1 字节命令码 + 3 字节地址拼成 4 字节数组：
command[0] = 命令码（比如 0x20 = Sector Erase）
command[1] = 地址的高字节（bits 23~16）
command[2] = 地址的中字节（bits 15~8）
command[3] = 地址的低字节（bits 7~0）
举例：擦除 0x001000 时，拼出来的数组是：
0x20, 0x00, 0x10, 0x00
第六部分：核心函数逐一看
App_SPIFlash_WriteEnable()
HAL_StatusTypeDef App_SPIFlash_WriteEnable(void)
{
uint8_t command = APP_SPI_FLASH_CMD_WRITE_ENABLE;
HAL_StatusTypeDef status;
App_SPIFlash_CS_Low();
status = App_SPIFlash_Transmit(&command, 1u);
App_SPIFlash_CS_High();
return status;
}
这就是发一个字节 0x06。Flash 收到后把内部的"写使能锁存器"置位，允许接下来的一次擦除或写入。
关键： 这个函数只发不收。因为 Write Enable 命令不需要从 Flash 读任何东西。
App_SPIFlash_ReadStatusReg1()
读状态寄存器 1。发了 0x05 之后，Flash 会返回一个字节，其中第 0 位（最低位）是 BUSY：
status_reg & 0x01 == 1 → 忙
status_reg & 0x01 == 0 → 闲
App_SPIFlash_WaitUntilReady()
do
{
status = App_SPIFlash_ReadStatusReg1(&status_reg);
if (status != HAL_OK) return status;
if ((status_reg & APP_SPI_FLASH_SR1_BUSY) == 0u) return HAL_OK;
} while ((HAL_GetTick() - start_tick) < timeout_ms);
return HAL_TIMEOUT;
这个循环不停地问 Flash："你忙完了吗？"直到 BUSY 变成 0，或者超时。
HAL_GetTick() 返回从开机到现在的毫秒数，用它来计时。
App_SPIFlash_SectorErase()
顺序：
-
拼命令：
0x20+ 3 字节地址 -
Write Enable
-
CS 拉低 → 发命令 → CS 拉高
-
等待 BUSY 清零（擦除需要时间）
注意步骤 4 的超时给了 5 秒，因为扇区擦除是 Flash 最慢的操作之一。
App_SPIFlash_PageProgram()
顺序：
-
检查参数是否合法（数据指针非空、不跨页）
-
拼命令：
0x02+ 3 字节地址 -
Write Enable
-
CS 拉低 → 发命令 → 发数据 → CS 拉高
-
等待 BUSY 清零
跨页检查：
page_offset = address % 256;
if (page_offset + length > 256) → 拒绝，返回错误
这是故意的。跨页写入必须由更上层的 WriteData() 拆分。
App_SPIFlash_WriteData()
这是最上层、最常用的写入函数。它会自动拆页：
while (offset < length)
{
// 计算当前页还剩多少字节可以写
page_offset = (address + offset) % 256;
current_len = 256 - page_offset;
// 如果这一页的剩余空间足够写下剩余数据，就全部写入
if (current_len > (length - offset))
current_len = length - offset;
// 调用 PageProgram 写入这一块
App_SPIFlash_PageProgram(address + offset, &data[offset], current_len);
offset += current_len; // 往后挪
}
举例：从 0x0000F0 写 40 字节：
-
第一轮：
current_len = 256 - 240 = 16，写 16 字节到0x0000F0 -
第二轮：从
0x000100开始，current_len = 24，写 24 字节
main.c 调用方式
为了让 main.c 干净一点，本篇单独做一个 demo 文件。
1. 新建 Core/Inc/app_spi_flash_demo.h
#ifndef APP_SPI_FLASH_DEMO_H
#define APP_SPI_FLASH_DEMO_H
#include "main.h"
void App_SPIFlashDemo_Run(void);
#endif
2. 新建 Core/Src/app_spi_flash_demo.c
#include "app_spi_flash_demo.h"
#include "app_spi_flash.h"
#include <stdio.h>
#include <string.h>
#ifndef APP_SPI_FLASH_DEMO_ADDRESS
#define APP_SPI_FLASH_DEMO_ADDRESS 0x001000u
#endif
static void App_SPIFlashDemo_PrintHex(uint32_t address, const uint8_t *buffer, uint16_t length)
{
uint16_t i;
for (i = 0u; i < length; i++)
{
if ((i % 16u) == 0u)
{
printf("\r\n0x%06lX: ", (unsigned long)(address + i));
}
printf("%02X ", buffer[i]);
}
printf("\r\n");
}
void App_SPIFlashDemo_Run(void)
{
static const uint8_t write_data[] = "STM32 SPI Flash write demo";
uint8_t read_buffer[sizeof(write_data)] = {0u};
App_SPIFlash_JedecID id = {0u};
HAL_StatusTypeDef status;
printf("\r\nSPI Flash write demo\r\n");
status = App_SPIFlash_ReadJedecID(&id);
if (status != HAL_OK)
{
printf("Read JEDEC ID failed, status=%lu\r\n", (unsigned long)status);
return;
}
printf("JEDEC ID: %02X %02X %02X\r\n",
id.manufacturer_id,
id.memory_type,
id.capacity);
printf("Erase sector at 0x%06lX...\r\n", (unsigned long)APP_SPI_FLASH_DEMO_ADDRESS);
status = App_SPIFlash_SectorErase(APP_SPI_FLASH_DEMO_ADDRESS);
if (status != HAL_OK)
{
printf("Sector erase failed, status=%lu\r\n", (unsigned long)status);
return;
}
printf("Program %u bytes...\r\n", (unsigned int)sizeof(write_data));
status = App_SPIFlash_WriteData(APP_SPI_FLASH_DEMO_ADDRESS,
write_data,
(uint16_t)sizeof(write_data));
if (status != HAL_OK)
{
printf("Write data failed, status=%lu\r\n", (unsigned long)status);
return;
}
status = App_SPIFlash_ReadData(APP_SPI_FLASH_DEMO_ADDRESS,
read_buffer,
(uint16_t)sizeof(read_buffer));
if (status != HAL_OK)
{
printf("Read back failed, status=%lu\r\n", (unsigned long)status);
return;
}
printf("Read back text: %s\r\n", read_buffer);
printf("Read back hex:");
App_SPIFlashDemo_PrintHex(APP_SPI_FLASH_DEMO_ADDRESS,
read_buffer,
(uint16_t)sizeof(read_buffer));
if (memcmp(write_data, read_buffer, sizeof(write_data)) == 0)
{
printf("Verify OK.\r\n");
}
else
{
printf("Verify failed.\r\n");
}
}
Demo 代码做了什么（逐段解释）
Hex 打印函数：
static void App_SPIFlashDemo_PrintHex(...)
{
for (i = 0; i < length; i++)
{
if ((i % 16) == 0) // 每 16 个字节换一行
printf("\r\n0x%06lX: ", address + i);
printf("%02X ", buffer[i]);
}
}
这个函数把读回来的数据按常见的 hex dump 格式打印：每行 16 个字节，行首标地址。
Demo 主流程：
-
printf("SPI Flash write demo")— 打标题 -
App_SPIFlash_ReadJedecID(&id)— 读 ID，确认通信 -
如果 ID 读失败 → 打印错误，
return退出 -
App_SPIFlash_SectorErase(0x001000)— 擦除目标扇区 -
如果擦除失败 → 打印错误退出
-
App_SPIFlash_WriteData(...)— 写入字符串 -
如果写失败 → 打印错误退出
-
App_SPIFlash_ReadData(...)— 读回来 -
printf打印读到的文本和 hex -
memcmp比较写入和读回的数据，一致就打印Verify OK
3. 在 main.c 里包含头文件
找到：
/* USER CODE BEGIN Includes */
/* USER CODE END Includes */
改成：
/* USER CODE BEGIN Includes */
#include "app_spi_flash.h"
#include "app_spi_flash_demo.h"
#include <stdio.h>
/* USER CODE END Includes */
为什么写在
USER CODE BEGIN/END之间？CubeMX 重新生成代码时，只保留
USER CODE BEGIN和USER CODE END之间的内容。写在别处，下次生成代码就被覆盖了。
4. 在初始化区域调用
确认前面已经执行：
MX_GPIO_Init();
MX_SPI1_Init();
MX_USART1_UART_Init();
然后在 USER CODE BEGIN 2 中添加：
/* USER CODE BEGIN 2 */
App_SPIFlash_Init();
App_SPIFlashDemo_Run();
/* USER CODE END 2 */
5. while 循环不要反复擦写
这一点很重要。
不要这样写：
while (1)
{
App_SPIFlashDemo_Run();
}
因为 Flash 有擦写寿命。
入门验证时，上电执行一次就够了。
while 里保持空闲即可：
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
HAL_Delay(1000);
/* USER CODE END 3 */
}
第一次上电运行：你会看到什么
烧录程序后打开串口（115200 波特率），按一下复位，你应该看到：
SPI Flash write demo
JEDEC ID: EF 40 17
Erase sector at 0x001000...
Program 27 bytes...
Read back text: STM32 SPI Flash write demo
Read back hex:
0x001000: 53 54 4D 33 32 20 53 50 49 20 46 6C 61 73 68 20
0x001010: 77 72 69 74 65 20 64 65 6D 6F 00
Verify OK.
如果看到的不是这样，下面是分步骤的诊断方法：
-
如果第一行 “SPI Flash write demo” 都没出来 → 串口没配好，回头看第 07 篇
-
如果 JEDEC ID 报错 → Flash 通信不通，回头看第 22、23 篇
-
如果 Erase 失败 → 检查地址、Write Enable、写保护（参考下文常见问题排查）
-
如果 Program 成功但 Verify 失败 → 数据不对，检查写入地址和读回地址是否一致
验证通过的标志： 断电，等 5 秒，重新上电。Verify OK. 每次都能出现。
关键代码解释
1. Write Enable 为什么每次都要发
写使能命令是：
0x06
它的作用是告诉 Flash：
接下来允许进行一次写入或擦除操作
注意，是"一次"。
一般擦除或写入完成后，Flash 会自动清掉写使能状态。
所以本篇代码里：
App_SPIFlash_SectorErase()
内部会先调用：
App_SPIFlash_WriteEnable()
App_SPIFlash_PageProgram() 内部也会先调用：
App_SPIFlash_WriteEnable()
这样每次动作都比较稳。
可以课前发一次 Write Enable，然后连续擦+写吗？
不行。不是因为代码不让，而是 Flash 芯片设计就是一次 Write Enable 只允许一次操作。
0x06 → 擦除 → (写使能自动清) → 0x06 → 页写 → (写使能自动清) 这个顺序是芯片的硬件行为决定的，不是软件可以绕过的。
2. 为什么要等 BUSY 清零
擦除和写入不是瞬间完成的。
STM32 发送完命令以后，Flash 内部还要慢慢操作存储阵列。
这段时间状态寄存器里的 BUSY 位会置 1。
本篇用：
App_SPIFlash_WaitUntilReady()
反复读取状态寄存器 1：
0x05
直到：
BUSY = 0
再继续下一步。
如果你不等 BUSY，可能会出现：
-
擦除还没完成就开始写；
-
写入还没完成就读回；
-
读到旧数据；
-
后面的命令被 Flash 忽略。
典型的时间参考（W25Q32）：
|
操作
|
典型时间
|
最大时间
|
| — | — | — |
|
扇区擦除（4KB）
|
~45ms
|
~400ms
|
|
页写入（256B）
|
~0.7ms
|
~3ms
|
|
芯片擦除（全片）
|
~20s
|
~80s
|
可以看到擦除比写入慢几十倍，所以两边的超时时间设置不一样。
3. 为什么页写入不能随便跨页
常见 SPI Flash 页大小是：
256 字节
Page Program 一次通常只适合写同一页里的数据。
如果从地址 0x0000F0 开始写 32 字节：
0x0000F0 ~ 0x0000FF：第一页最后 16 字节
0x000100 ~ 0x00010F：下一页前 16 字节
这就跨页了。
本篇代码在 App_SPIFlash_WriteData() 里会自动拆成两次写。
先写第一页剩下的 16 字节，再写下一页 16 字节。
为什么会跨页就出问题？
Flash 内部有一个页缓冲区（256 字节）。Page Program 命令会把你要写的数据先放进这个缓冲区。如果数据跨页了，超过 256 字节边界的部分会"绕回"到当前页的开头覆盖数据，而不是自动跳到下一页——这是芯片的硬件设计。
4. 为什么示例先擦除整个扇区
常见扇区大小是：
4KB
哪怕你只想写几十个字节，也不能只擦这几十个字节。
Flash 的擦除粒度通常比写入粒度大。
所以常见流程是：
读出整个扇区旧数据
修改其中一小段
擦除整个扇区
把修改后的整个扇区写回
这套"读-改-擦-写"的参数保存流程，我们后面可以专门写一篇。
本篇为了入门，只在测试地址写一段字符串，不展开参数管理。
移植到其他板子的修改点
|
要改的地方
|
为什么要改
|
在哪里改
|
| — | — | — |
|
SPI 实例
|
可能不是 SPI1
| APP_SPI_FLASH_HANDLE |
|
CS 引脚
|
不同板子 CS 不同
|
CubeMX User Label = SPI_FLASH_CS
|
|
SPI Mode
|
不同器件要求不同
|
CubeMX SPI 参数
|
|
SPI 速度
|
写入阶段也可能受线长影响
|
Prescaler
|
|
页大小
|
常见 256 字节，但要看手册
| APP_SPI_FLASH_PAGE_SIZE |
|
扇区大小
|
常见 4KB，但要看手册
| APP_SPI_FLASH_SECTOR_SIZE
和擦除命令
|
|
擦除命令
|
常见 4KB 扇区擦除是 0x20
| APP_SPI_FLASH_CMD_SECTOR_ERASE |
|
测试地址
|
避免擦到已有数据
| APP_SPI_FLASH_DEMO_ADDRESS |
如果你换成别的 SPI Flash，最先查数据手册里的这几项：
Read JEDEC ID 命令
Read Data 命令
Write Enable 命令
Page Program 命令
Sector Erase 命令
Page Size
Sector Size
Status Register BUSY 位
举个移植例子：从 W25Q32 换到别的 Flash
假设你换了一颗 Flash，数据手册里说：
-
Page Size = 512 字节（不是 256）
-
Sector Erase 命令 =
0xD7（不是0x20） -
Sector Size = 4KB
你需要改的地方：
-
app_spi_flash.h中APP_SPI_FLASH_PAGE_SIZE改成512u -
app_spi_flash.c中APP_SPI_FLASH_CMD_SECTOR_ERASE改成0xD7u -
其他基本不用动
常见问题排查
1. ID 都读不出来
先别看写入代码。
回到第 22、23 篇：
-
供电；
-
共地；
-
SCK/MOSI/MISO/CS；
-
SPI Mode；
-
CS 时序；
-
SPI_FLASH_CS标签； -
hspi1/hspi2句柄。
ID 不稳定时，写入一定不可靠。
2. 擦除失败
优先查：
|
检查项
|
说明
|
| — | — |
|
是否先 Write Enable
|
不写使能，擦除命令可能无效
|
|
地址是否对齐
|
建议扇区擦除地址按 4KB 边界
|
|
超时时间是否太短
|
擦除比写入慢，超时要更长
|
|
Flash 是否写保护
|
有些模块或状态寄存器可能开启保护
|
本篇默认超时：
擦除 5000 ms
写入 500 ms
如果你的芯片擦除时间更长，要按数据手册调整。
如何快速判断是不是 Write Enable 的问题？
在 App_SPIFlash_SectorErase() 的 Write Enable 调用后，加一行读状态寄存器看看写使能锁存位（WEL, bit 1）是不是 1：
status = App_SPIFlash_WriteEnable();
// 调试用：读完 SR1，看 bit 1 (WEL) 是否为 1
uint8_t sr;
App_SPIFlash_ReadStatusReg1(&sr);
printf("SR1 after Write Enable: 0x%02X\r\n", sr);
// 正常应该看到 0x02（WEL=1, BUSY=0）
如果 WEL 不是 1，要么 Write Enable 命令没发出去，要么 Flash 处于写保护状态。
3. 写入后读回还是 FF
常见原因：
-
没有写使能；
-
页写入命令没发成功；
-
写完没有等 BUSY；
-
写入地址和读回地址不一样；
-
CS 中途被拉高，导致命令不完整；
-
Flash 区域被写保护。
先看串口输出停在哪一步。
如果 Erase sector 成功，但 Program 后读回仍然 FF，优先怀疑 Write Enable、页写入命令和写保护。
一个快速测试：降低 SPI 速度
把 CubeMX 里 SPI 的 Prescaler 调到最大（比如 256），让 SPI 通信慢下来。
如果降速后写入成功，说明是信号完整性问题（线太长、布线不好、没有上拉电阻等）。
4. 写入后读回不是原数据
优先查：
|
原因
|
说明
|
| — | — |
|
写之前没擦除
|
旧数据里的 0 不能直接变回 1
|
|
跨页处理不对
|
一次 Page Program 不要跨 256 字节页
|
|
数据长度不对
|
注意字符串末尾 \0 是否也写入
|
|
SPI 通信不稳定
|
降低 SPI 速度再试
|
本篇 demo 用：
sizeof(write_data)
会把字符串末尾的 \0 一起写进去。
所以读回来可以直接用 %s 打印。
5. 程序每次运行都擦写，会不会损坏 Flash
Flash 有擦写寿命。
不同芯片规格不同，具体看数据手册。典型 W25Qxx 的擦写寿命在 10 万次以上。
入门验证时，不要在 while 里一直擦写。
建议：
上电执行一次 demo
验证完成后注释掉写入 demo
后面如果做参数保存，也不要频繁保存。
比如不要每 1 ms 写一次参数。
6. 编译报 undefined symbol App_SPIFlashDemo_Run
说明：
app_spi_flash_demo.c 没有加入 Keil 工程
去 Keil 工程树里添加：
Core/Src/app_spi_flash_demo.c
7. 编译报 hspi1 未定义
如果你的 CubeMX 使用的是 SPI2，把默认句柄改成：
#define APP_SPI_FLASH_HANDLE hspi2
要保证代码里的 SPI 句柄和 CubeMX 生成的一致。
8. 编译报 SPI_FLASH_CS_GPIO_Port is not defined
这说明 CubeMX 里 CS 引脚的 User Label 没有设为 SPI_FLASH_CS。
去 CubeMX 里找到 CS 引脚（你接 Flash CS 的那根 GPIO），在配置面板里把 User Label 改成 SPI_FLASH_CS，然后重新生成代码。
9. 烧录后串口输出乱码
-
串口波特率是不是 115200？
-
STM32 的时钟配置是否正确？（HSE/HIS、PLL 等）
-
如果串口之前正常、加了 SPI Flash 之后乱码 → 检查是否 SPI 和 USART 引脚冲突
10. 写入成功，但断电再上电数据没了
如果你用的是某些开发板，板载的 SPI Flash 可能被跳线帽或拨码开关控制供电。检查 Flash 芯片的 VCC 是否始终有电。
如果断电数据就丢，也可能你根本没写到 Flash——检查一下是不是写了但是 Verify 那步被跳过了（比如某个 if 判断让代码提前 return 了）。
SPI Flash 术语速查表
|
术语
|
全称
|
简要解释
|
| — | — | — |
| JEDEC ID |
Joint Electron Device Engineering Council ID
|
Flash 芯片的"身份证号"，包含厂商、型号、容量
|
| Write Enable |
—
|
写使能，发送 0x06 命令解除芯片写入锁
|
| WEL |
Write Enable Latch
|
状态寄存器中的第 1 位，表示写使能是否打开
|
| BUSY |
—
|
状态寄存器中的第 0 位，表示芯片正在执行擦除或写入
|
| Page Program |
—
|
页写入命令 0x02，一次最多写入一页（256 字节）
|
| Sector Erase |
—
|
扇区擦除命令 0x20，擦除 4KB 扇区
|
| Chip Erase |
—
|
全片擦除命令，擦除整个芯片（通常 0xC7 或 0x60）
|
| SR1 |
Status Register 1
|
状态寄存器 1，包含 BUSY、WEL、保护位等
|
| CS |
Chip Select
|
片选引脚，低电平选中 Flash
|
| SCK |
Serial Clock
|
SPI 时钟线
|
| MOSI |
Master Out Slave In
|
STM32 发给 Flash 的数据线
|
| MISO |
Master In Slave Out
|
Flash 发给 STM32 的数据线
|
| Dummy Byte |
—
|
哑字节（0xFF），SPI Flash 通信中用于"占位"以产生时钟
|
| CPOL / CPHA |
Clock Polarity / Clock Phase
|
SPI 时钟极性和相位，共同决定 SPI Mode
|
本篇小结
这一篇我们完成了 SPI Flash 最小写入链路：
擦除扇区 -> 写入字符串 -> 读回校验
你现在应该知道：
-
SPI Flash 写入不能随便覆盖；
-
写入只能把 1 变成 0；
-
擦除才能把 0 变回 1；
-
擦除的最小单位是扇区（通常 4KB），不能只擦几个字节；
-
写入或擦除前要先
Write Enable； -
一次
Write Enable只允许一次擦或写操作； -
擦除和写入后要等待 BUSY 清零；
-
擦除比写入慢很多，超时时间要区分设置；
-
Page Program要注意 256 字节页边界，跨页要拆分； -
不要在
while里反复擦写 Flash； -
写完一定要读回校验。
本篇完成检查清单：
-
[ ] JEDEC ID 每次上电都能读到且一致
-
[ ] 扇区擦除成功（程序不报错）
-
[ ] 字符串写入后能读回
-
[ ]
memcmp校验通过，打印Verify OK -
[ ] 断电再上电，数据还在
-
[ ] 能用自己的话解释"为什么写之前要擦除"
-
[ ] 能说出
0x06、0x05、0x20、0x02分别是什么命令 -
[ ]
while循环里没有反复调用擦写函数
下一篇我们继续把这个能力做得更像真实工程：
STM32 SPI Flash 保存参数：做一个掉电不丢的配置结构体。
到那一篇，我们会把"读-改-擦-写"和校验字段结合起来，不再只是写一段字符串。
免费领 150 小时云算力，进群参与显卡、AI PC 幸运抽奖
更多推荐
9
0- 0
已为社区贡献12条内容
所有评论(0)
