ISO 21434网络安全合规：CSMS与R155落地
ISO 21434网络安全合规正成为汽车行业市场准入的硬性门槛。距离 UNECE R155 对在产车型强制合规还剩 2 年，所有在 UNECE 成员国销售的车辆必须持有 CSMS 认证。整车厂和 Tier 1 怎么在截止日前完成从流程到技术的落地？
1. 一个时间窗正在关闭
2022 年 7 月，UNECE WP.29 R155 正式对新车型生效，成为全球首个强制性的 ISO 21434网络安全合规法规。2024 年 7 月，已覆盖所有新申请型式认证的车辆。2026 年 7 月，所有在产车型必须完成 CSMS网络安全管理体系认证，没有豁免。
对 ISO 21434网络安全合规来说，这不是一个"要不要做"的问题——不做就意味着无法在 56 个成员国市场销售。这也是为什么 UNECE WP.29合规方案必须成为每个 OEM 和 Tier 1 的优先事项。
同时中国正在推进 GB 44496-2024《汽车软件升级通用技术要求》，对标 UN R156。国内头部 OEM 已开始在供应商合同中写入 ISO 21434 网络安全能力条款。
读完本文，你会得到：
- CSMS、WP.29 R155、ISO 21434 三者的框架关系与各自定位
- 从组织级 CSMS 建设到车型 VTA 认证的完整路径
- 安全启动、密钥管理、SecOC、OTA 签名等核心技术的合规落地要点
- 一套可直接对照的合规自检清单

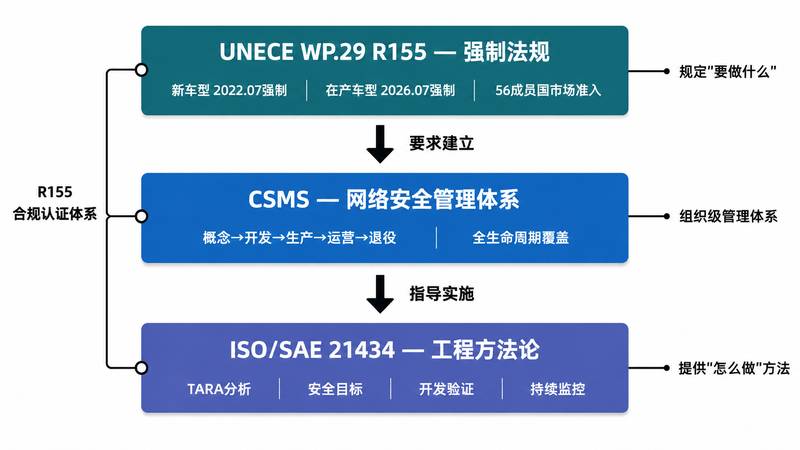

2. CSMS网络安全管理体系架构：三件事，三个层次
2.1 法规层：UNECE WP.29 R155
R155 是全球首个强制性的汽车网络安全法规。它不是推荐标准，是市场准入条件。核心要求：
- OEM 必须建立并维持 CSMS（网络安全管理体系）
- 每个车型必须通过 VTA（车辆型式审批认证）
- CSMS 认证是 VTA 的前提——先过体系，再过车型
2.2 体系层：CSMS
CSMS 覆盖车辆全生命周期：
概念阶段 → 设计开发 → 验证确认 → 生产 → 运营维护 → 退役
↑ |
└────────────────── 持续监控与响应 ──────────────────────┘
OEM 需要向认证机构证明：在每一个阶段都定义了网络安全流程并能有效执行。
2.3 方法层：ISO/SAE 21434
ISO 21434 是 R155 合规的工程方法论。R155 说"你要做什么"，ISO 21434 说"怎么做"。
| ISO 21434 章节 | 覆盖阶段 | 核心工作产品 |
|---|---|---|
| 第5条 | 组织级 | 网络安全政策、文化、能力管理、审计 |
| 第6条 | 项目管理 | 网络安全计划、案例、发布决策 |
| 第7条 | 分布式活动 | 供应商评估、CIA 接口协议 |
| 第8条 | 持续活动 | 监控、事件响应、漏洞管理 |
| 第9条 | 概念阶段 | TARA、安全目标、安全概念 |
| 第10条 | 产品开发 | 安全规范、控制措施、验证 |
| 第11-14条 | 确认/生产/运维/退役 | 确认测试、生产控制、响应 |
关键时间轴：
| 时间 | 事件 |
|---|---|
| 2021.01 | R155/R156 正式发布 |
| 2022.07 | 新车型强制要求 CSMS + VTA |
| 2024.07 | 所有新申请型式认证均需合规 |
| 2026.07 | 所有在产车型完成合规 |
| 2026+ | GB 标准逐步落地 |
引自 UN Regulation No. 155 — Cyber security and cyber security management system
本文的差异化点： 市面上的解读文章多集中在条款分析和流程梳理，很少从技术落地角度讲清楚 CSMS 对密码学能力（密钥管理、安全启动、SecOC）的具体要求，以及用什么方案满足这些要求。
3. ISO 21434网络安全核心技术：CSMS 对密码技术的要求拆解
ISO 21434 全文 300+ 条要求，其中有几条直接牵扯到底层密码基础设施。这些往往是合规审计时被 OEM 追问最多、也最容易被供应商忽略的部分。
3.1 网络安全案例中的"密码证据"
ISO 21434 第 6 条要求每个项目建立网络安全案例（Cybersecurity Case），在发布决策时提供充分证据。证据链条中最关键的一环是：密钥有没有管好？
审计中常见的追问：
- 根密钥在哪里生成、存储、使用？
- 密钥的轮换策略是什么？轮换后旧密钥怎么销毁？
- 产线密钥注入过程是否有回读验证确保写入成功？
- 是否满足 UN R155 附件 5 中关于密钥存储的最低控制措施？
3.2 TARA 分析对密码控制的映射
TARA（威胁分析与风险评估）是 ISO 21434 概念阶段的核心活动。分析出的威胁需要映射到网络安全目标（Cybersecurity Goal），再分解为网络安全要求（Cybersecurity Requirement）。
典型的 TARA 结果对密钥管理的映射：
| 威胁场景 | 安全目标 | 技术要求 |
|---|---|---|
| 攻击者提取 ECU 密钥伪造身份 | 密钥不可读取 | 密钥必须在 HSM 内部生成（不可导出） |
| 攻击者重刷篡改固件 | 固件签名验证 | 签名私钥受 HSM 保护，验签公钥防篡改 |
| 攻击者伪造 CAN 报文 | 通信完整性 | SecOC 需要的密钥材料安全存储与快速签名 |
| 攻击者回滚 OTA 版本 | 版本不可逆 | 版本号由 HSM 签名保护 |
3.3 生产控制中的密钥注入
ISO 21434 第 12 条要求生产阶段的网络安全控制。对于 ECU 来说，最关键的环节就是产线密钥注入。
// ISO 21434 合规的产线密钥注入——满足 CSMS 审计要求
// 关键设计：事务性写入 + 回读验证 + 审计日志
typedef struct {
uint8_t key_data[32]; // SM4/AES-128 密钥材料
uint32_t key_id; // 全局唯一密钥 ID
uint32_t slot_version; // 密钥槽版本号（防回滚）
uint32_t timestamp; // 注入时间戳（审计需要）
uint8_t crc[8]; // 完整性校验
} hsm_key_inject_t;
bool production_key_inject(hsm_key_inject_t *key)
{
// [1] 审计日志：记录注入操作（ISO 21434 §12 要求）
audit_log("KEY_INJECT_START", key->key_id, key->slot_version);
// [2] 事务性写入（带 CRC）
for (int retry = 0; retry < 3; retry++) {
if (!hsm_nvram_write(key)) {
audit_log("KEY_INJECT_RETRY", key->key_id, retry);
continue;
}
// [3] 回读验证（CSMS 审计必查项）
hsm_key_inject_t verify;
hsm_nvram_read(&verify);
if (memcmp(&verify, key, sizeof(*key)) == 0) {
audit_log("KEY_INJECT_OK", key->key_id, retry);
return true;
}
}
audit_log("KEY_INJECT_FAIL", key->key_id, -1);
return false; // 产线报警
}
3.4 供应链管理中的密钥分发
ISO 21434 第 7 条要求 OEM 管理供应商的网络安全能力。对于密钥管理来说，这意味着：
- OEM 下发的通信密钥，供应商必须安全存储
- 密钥生命周期由 OEM 统一管控，供应商不可自生成
- 产品退役时，供应商必须证明密钥已安全销毁
4. UNECE WP.29合规方案：从合规要求到技术方案的映射
4.1 密钥管理——CSMS 审计的核心关注点
在已经通过 CSMS 认证的 OEM 实践中，密钥管理是审计时关注度最高的技术项。审计人员通常会检查：
- 密钥生成环境：是否在 FIPS 140-2/3 或国密认证的 HSM 中生成？
- 密钥存储方式：私钥是否以明文形式存在于任何可读介质？
- 密钥分发链路：从云端到产线再到 ECU 的传输过程中是否全程加密？
- 密钥轮换机制：是否有自动化的轮换策略，还是全靠人工？
- 审计追溯：每一次密钥操作是否有不可篡改的审计日志？
4.2 技术方案架构
满足 CSMS 审计要求的密钥基础设施需要三层架构：
┌─────────────────────────────────────┐
│ Layer 1：合规策略与管理平台 │
│ 安当 CAS / KSP │
│ ├── 密钥全生命周期管理 │
│ ├── 固件签名策略与版本管控 │
│ ├── CA 证书签发（SM2/RSA/ECC） │
│ └── 全量审计日志（不可篡改） │
└────────────┬────────────────────────┘
│ 密钥分发指令
┌────────────▼────────────────────────┐
│ Layer 2：产线注入与车端 HSM │
│ ├── 产线密钥注入（事务性写入） │
│ ├── 根密钥在 HSM 内部生成，不可导出 │
│ └── 会话密钥运行时派生，用完即销毁 │
└────────────┬────────────────────────┘
│ 密钥使用
┌────────────▼────────────────────────┐
│ Layer 3：ECU 应用层 │
│ ├── 安全启动（信任链验证） │
│ ├── SecOC 签名/验签 │
│ └── OTA 固件验签 │
└─────────────────────────────────────┘
ISO 21434 第 10 条要求"选择适当的网络安全控制措施"。这层架构回答了审计人员的三个核心问题：密钥谁管？管在哪？怎么审计？
4.3 OTA 合规（R156/SUMS）
UN R156 要求所有 OTA 更新必须满足：
- 更新包完整性验证：数字签名（RSA-2048 / ECDSA / SM2）
- 版本不可回滚：版本号由 HSM 签名保护
- 更新身份认证：更新服务器与车辆的相互认证
- RXSWIN（软件版本号标识） 的全球唯一性和可追溯性
# OTA 更新包签名验证（满足 R156 合规要求）
# 依赖：python-pkcs11 + SoftHSM
import pkcs11
from pkcs11 import KeyType, Mechanism, ObjectClass
import hashlib, json
def verify_ota_package(package_path: str, expected_version: str) -> bool:
"""
ISO 21434 §10 + UN R156 要求的 OTA 验签流程：
1. 读取签名
2. 验证版本号不可回滚
3. HSM 内部验签
"""
lib = pkcs11.lib('/usr/local/lib/softhsm/libsofthsm2.so')
session = lib.open(1)
session.login('1234')
# 读取更新包
with open(package_path, 'rb') as f:
pkg = f.read()
# 提取元数据（版本号 + 签名）
meta = json.loads(pkg[:1024].decode().rstrip('\x00'))
if version_compare(meta['version'], expected_version) < 0:
# 版本回滚攻击 —— 拒绝
return False
# 用 HSM 中的 CA 公钥验证签名
pub_key = session.get_key(
object_class=ObjectClass.PUBLIC_KEY,
label='ota_root_ca'
)
try:
pub_key.verify(
hashlib.sha256(pkg).digest(),
bytes.fromhex(meta['signature']),
mechanism=Mechanism.ECDSA
)
return True
except pkcs11.SignatureError:
return False
finally:
session.logout()
session.close()
5. 合规自检清单
以下清单对照 ISO 21434 各章节 + CSMS 审计要点整理，可直接用于内部评估：
5.1 组织级 CSMS 建设
| 检查项 | ISO 21434 条款 | 状态 |
|---|---|---|
| 已发布网络安全政策并获管理层批准 | §5.2 | □ |
| 已建立网络安全文化（培训 + 意识） | §5.3 | □ |
| 已定义网络安全角色与职责矩阵 | §5.4 | □ |
| 已建立工具管理流程（含密码工具） | §5.5 | □ |
| 已执行独立网络安全审计 | §5.6 | □ |
5.2 产品开发落地
| 检查项 | ISO 21434 条款 | 状态 |
|---|---|---|
| 已完成整车级 TARA 分析 | §9.3-9.5 | □ |
| 已从 TARA 导出网络安全目标和要求 | §9.6-9.7 | □ |
| 已选择网络安全控制措施（含密码方案） | §10.4 | □ |
| 已实现安全启动（信任链验证） | §10.5 | □ |
| 已实现安全通信（SecOC 或等效方案） | §10.5 | □ |
| 已实现安全更新（OTA 签名+版本管控） | §10.5 / R156 | □ |
| 密钥管理系统已部署并通过审计 | §12.1 | □ |
5.3 持续活动
| 检查项 | ISO 21434 条款 | 状态 |
|---|---|---|
| 已建立生产后网络安全监控 | §8.2 | □ |
| 已建立漏洞管理流程 | §8.5 | □ |
| 已定义事件响应流程 | §8.4 | □ |
6. CSMS网络安全管理体系方案对比
| 对比维度 | 纯流程咨询方案 | 安当 CAS/KSP + HSM 方案 |
|---|---|---|
| 覆盖范围 | 流程建设 + 文档 | 流程建设 + 文档 + 密钥/证书/签名基础设施 |
| 密钥管理 | 定义流程，不提供工具 | 全生命周期管理（KEK→DEK→会话密钥，含国密 SM2/SM4） |
| CA 证书 | 不包含 | 内置轻量化 CA，SM2/RSA/ECC 双算法 |
| 产线密钥注入 | 定义规范 | 系统级支持，含事务写入+审计日志 |
| 固件签名 | 定义规范 | 上传→签名→下载，支持多版本策略 |
| 审计追溯 | 手工记录 | 全量不可篡改审计日志，4 类角色 RBAC |
| 合规认证覆盖 | 辅助通过 CSMS | 辅助通过 CSMS + VTA 中的密码相关审查 |
| 国密合规 | 不涉及 | SM2/SM3/SM4 原生支持，满足密评要求 |
无论是选择哪种 UNECE WP.29合规方案，核心都是让密钥管理基础设施跟上法规要求。
适用建议：
- 已通过 CSMS 认证但密码工具缺失 → 安当 CAS/KSP 补齐基础设施
- 首次建设 CSMS 且 EC 数量多（50+） → 流程+工具同步上，避免返工
- 国密合规 + 出口车型 FIPS 140 → 安当同时覆盖两套标准
7. 踩坑与最佳实践
坑 1：CSMS 认证后没有技术工具支撑，审计被开具不符合项
现象： 某 Tier 1 通过了 CSMS 体系认证，但 VTA 审查时被问到"密钥怎么管理的"，只能拿出流程图和 Excel 表格。审查结论：不符合项。
原因： CSMS 认证是流程层面的，VTA 需要具体技术证据。流程定义 ≠ 技术实现。
解法： 在 CSMS 建设阶段就把密钥管理工具纳入计划。推荐路径：CSMS 体系搭建 → 同步部署 CAS/KSP 密钥管理平台 → VTA 审查时直接用审计日志作为证据。
坑 2：TARA 分析输出与产品开发脱节
现象： TARA 识别出大量威胁，但开发团队不知道每条威胁对应的密码控制措施怎么选、在哪一级实现。
原因： TARA 由安全团队完成，密码方案由底层工程师实现，中间缺少"安全要求→技术方案"的翻译层。
解法： 建立 TARA 结果到密码控制措施的映射矩阵，在概念阶段就锁定每项密码要求的实现方式（HSM/TEE/软件）和密钥层级。
坑 3：多供应商环境下密钥体系不一致
现象： 同一个 OEM 的不同 Tier 1 供应商各自实现了一套密钥管理方案，审计时发现密钥格式、轮换策略、存储方式全不统一。
原因： OEM 没有统一下发密钥管理规范和技术平台。
解法： OEM 层面统一部署密钥管理平台（CAS/KSP），向所有供应商下发标准化的密钥接口。各供应商只需要实现 PKCS#11 或 AUTOSAR CSM 对接即可。

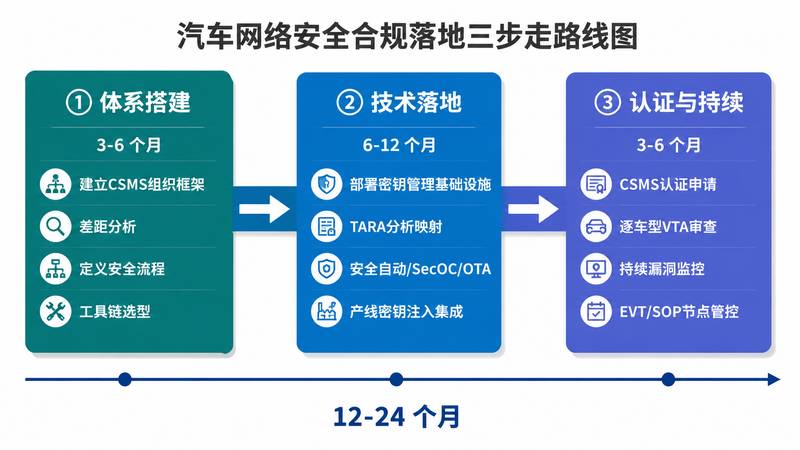

8. 总结：合规三步走
ISO 21434、WP.29 R155、CSMS，三个概念背后是一件事：汽车网络安全从自愿走向强制。
走完三步就通了：
第一步：CSMS网络安全管理体系搭建（3-6 个月）
- 建立 CSMS 组织框架，覆盖 ISO 21434网络安全全生命周期要求
- 完成差距分析
- 定义网络安全流程与工具链
第二步：技术落地（6-12 个月）
- 部署密钥管理基础设施（CAS/KSP + HSM）
- 完成 TARA 分析映射
- 实现安全启动、SecOC、OTA 签名
- 产线集成密钥注入流程
第三步：认证与持续（3-6 个月）
- 申请 CSMS 认证
- 逐车型完成 VTA 审查
- 建立持续监控与漏洞管理
下一步可以关注： EU Cyber Resilience Act（CRA）对汽车零部件的影响，以及中国 GB 44496-2024 的正式实施节点。两套标准体系正在趋同，提前布局可以避免二次改造。
文中涉及的法规条款以 UNECE WP.29 和 ISO/SAE 21434:2021 官方文本为准。代码示例基于 python-pkcs11 v0.7.0。安当产品功能和参数以官方白皮书为准。
