核心目标：建立对 IEC 61850 Report 机制的完整理论认知，理解报告控制块（RCB）的属性全集、触发模型与缓冲语义，能读懂标准条文并指导工程实践。

前置依赖：主系列 Part 2（信息模型：LD/LN/DO/DA/DataSet）、Part 3 §3.2.5（Report 机制基础）。

本专题定位：主系列 Part 3 已讲清"Report 是什么、怎么交互"，本专题回答"为什么这样设计、属性全集如何、缓冲区状态机如何运转、出了问题怎么从原理层面定位"。

---

把 RCB 属性放进真实运行状态中理解

RCB 属性表看似清晰，但 RptEna、Resv、Owner、TrgOps 和 OptFlds 只有进入连接、配置和触发流程后，彼此关系才会真正显现。本文使用开源项目 EMS Simulate 辅助观察这一过程。它是一套面向能源管理系统测试的设备模拟器，IEC 61850 模块既能启动模拟 IED，也能作为客户端发现和操作 BRCB/URCB。

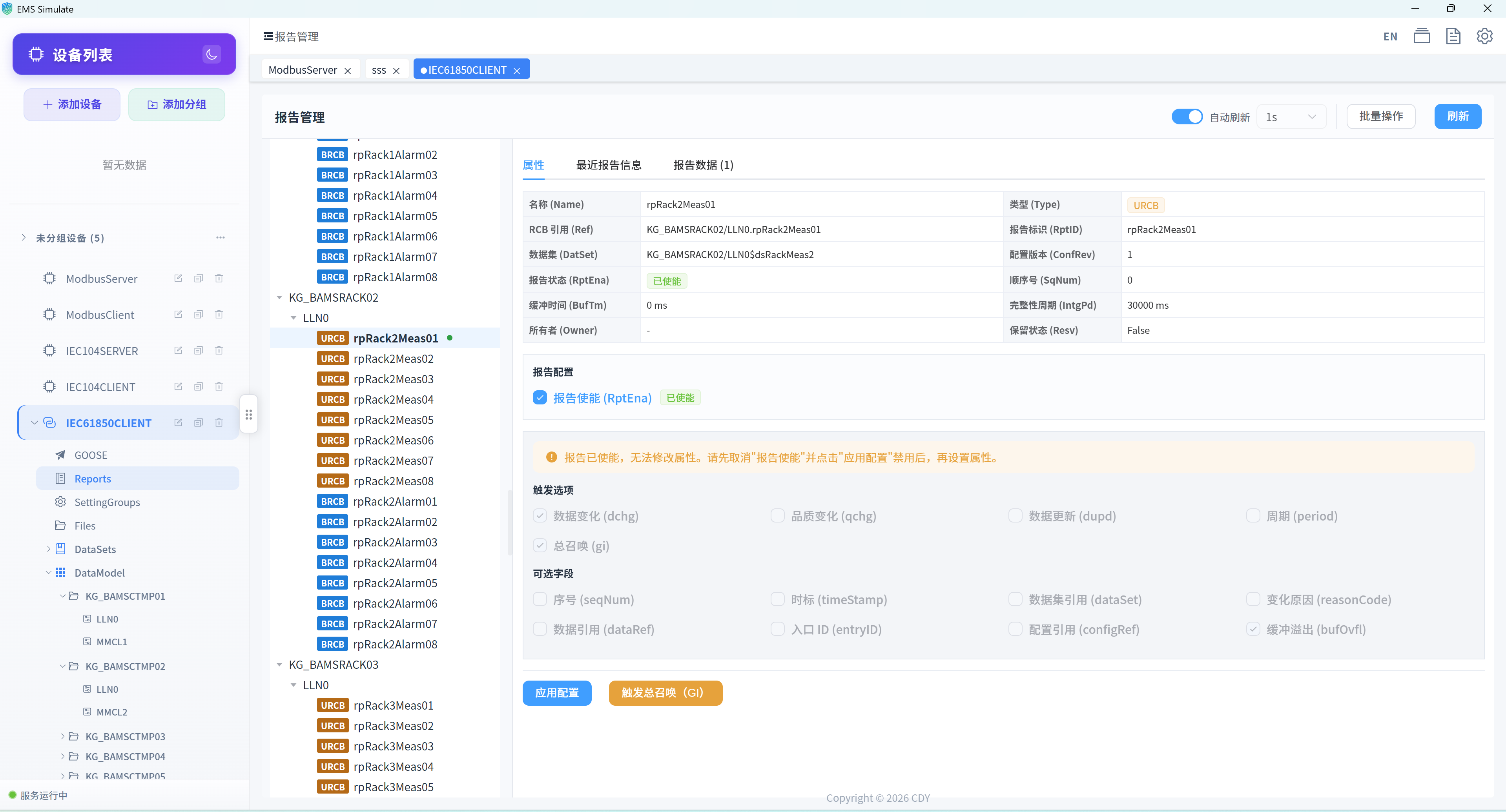

在报告管理页面中，EMS Simulate 会按 LD/LN 展示 RCB，并呈现 RptID、DatSet、ConfRev、RptEna、Resv、Owner、BufTm、IntgPd、TrgOps 和 OptFlds 等属性。可以让模拟服务端改变测点，由客户端完成预留、配置、使能和 GI，再从报告历史观察触发结果。这样，本文的属性定义和状态机不再是静态表格，而是一组可以逐步验证的运行状态。

1.1 为什么需要 Report：C/S 模型的推送补丁

1.1.1 轮询的三大痛点

IEC 61850 的站控层通信基于 MMS 的 Client/Server 模型。最朴素的数据获取方式是轮询（Polling）：Client 周期性地向 Server 发起 Read 请求，拉取关心的数据对象当前值。这种方式在概念上简单，但在电力监控场景下存在三大痛点：

1. 延迟不可控：事件发生到下一次轮询之间存在随机间隔。若轮询周期为 T，事件平均感知延迟为 T/2，最坏情况为 T。对于保护跳闸这类事件，秒级延迟是不可接受的。
2. 带宽浪费严重：绝大多数轮询返回的是"未变化"的冗余数据。假设一个 IED 有 500 个数据点，每秒轮询一次，即使只有 1 个点变化，仍有 499 个点的报文是无效负载。
3. Server 负载高：每次 Read 请求都需要 Server 解析对象引用、查找数据树、编码响应。高频轮询会显著占用 IED 的 CPU 资源，挤压保护逻辑的执行预算。

1.1.2 Report 的设计哲学

Report 机制是 IEC 61850 为 C/S 模型打的"推送补丁"：事件驱动 + 服务端主动推送。Server 监视数据对象的变化，当满足预设的触发条件时，主动构造 Report 报文推送给已订阅的 Client。

1.1.3 Report 在服务映射中的位置

Report 是 ACSI（Abstract Communication Service Interface，IEC 61850-7-2）定义的抽象服务，通过 SCSM（Specific Communication Service Mapping，IEC 61850-8-1）映射到 MMS 的 informationReport 服务：

ACSI 层（IEC 61850-7-2）
  └─ Report 服务（抽象定义）
       ↓ SCSM 映射
MMS 层（IEC 61850-8-1）
  └─ informationReport 服务
       ↓ BER 编码
MMS PDU（ConfirmedRequestPDU，opcode = informationReport）

关键区别：普通的 Read/Write 是 Client 发起的请求-响应模式；而 informationReport 是 Server 主动发起的，Client 不需要为每条报告单独发请求。这是 Report 能实现"推送"语义的根本所在。

1.1.4 轮询 vs Report 的量化对比

以一个监控 200 个数据点的场景为例，假设事件发生频率为 1 次/秒：

指标	轮询（T=1s）	Report（事件触发）
事件平均感知延迟	500ms	< 50ms（含 bufTime）
每秒报文数（Client↔Server）	2（1 请求 + 1 响应）	1（仅推送）
每秒有效数据负载	200 点 × 全量编码	1 点 × 增量编码
Server CPU 占用	高（持续处理 Read）	低（仅事件时编码）
网络带宽占用	高（固定）	低（按需）

结论：在事件驱动的监控场景中，Report 在延迟、带宽、负载三个维度全面优于轮询。轮询仅适合"必须周期获取全量快照"的少数场景（如完整性校验），而 Report 是主力机制。

---

1.2 报告控制块（RCB）属性全集

Report 机制的核心管理对象是报告控制块（Report Control Block, RCB）。RCB 是一个特殊的逻辑节点对象，承载了 Report 行为的全部可配置参数。Client 通过读写 RCB 的属性来订阅、配置、控制报告流。

1.2.1 RCB 的两类实例：BRCB 与 URCB

IEC 61850 定义了两类 RCB，对应两种报告语义：

类型	全称	FC	命名前缀	缓冲语义	典型场景
BRCB	Buffered Report Control Block	BR	BR	事件入缓冲区，ACK 前保留，断线可补发	保护事件、告警（不可丢失）
URCB	Unbuffered Report Control Block	RP	RP	不缓冲，发送即丢弃，断线丢失	测量值周期上报（可容忍丢包）

命名规则：RCB 挂载在 LD 的 LLN0 下，ObjectReference 格式为：

• URCB：LD/LLN0.RP.<name>（如 PROT/LLN0.RP.urcbStat）
• BRCB：LD/LLN0.BR.<name>（如 PROT/LLN0.BR.brcbTrip）

注意 FC 与命名前缀的对应：URCB 用 RP，BRCB 用 BR。这是区分两类 RCB 的关键标识。

1.2.2 RCB 属性速查表

下表汇总了 IEC 61850-7-2 定义、IEC 61850-8-1 映射的 RCB 全部属性。标注 M 表示该类 RCB 必须支持，— 表示不适用。

属性	全称	BRCB	URCB	含义	数据类型
RptID	Report Identifier	M	M	报告标识，区分不同报告流	VisibleString
RptEna	Report Enable	M	M	使能标志，true=开始上报	BOOLEAN
Resv	Reserved	M	M	保留标志，客户端独占	BOOLEAN
DatSet	DataSet Reference	M	M	关联的数据集引用	ObjectReference
ConfRev	Configuration Revision	M	M	配置版本号，DatSet 变更时递增	INT32U
OptFlds	Option Fields	M	M	报告包含的可选字段位图	PACKED LIST
BufTm	Buffer Time	M	—	缓冲聚合时间（ms）	INT32U
SqNum	Sequence Number	M	M	序列号	INT8U/INT16U
TrgOps	Trigger Options	M	M	触发条件位图	PACKED LIST
IntgPd	Integrity Period	M	M	完整性周期（ms）	INT32U
GI	General Interrogation	M	M	总召唤标志	BOOLEAN
PurgeBuf	Purge Buffer	M	—	清除缓冲区	BOOLEAN
EntryID	Entry Identifier	M	—	缓冲区条目标识	OCTET STRING
TimeofEntry	Time of Entry	M	—	条目入缓冲区时间	UtcTime
Owner	Owner	—	M	当前占用者标识	OCTET STRING

1.2.3 BRCB vs URCB 属性差异图

1.2.4 关键属性语义详解

RptID（报告标识）

• 字符串类型，用于在 Client 端区分来自不同 RCB 的报告流。
• 典型取值为 RCB 的 ObjectReference（如 PROT/LLN0.BR.brcbTrip），但标准不强制。
• 一个 Client 可同时订阅多个 RCB，回调中靠 RptID 分发。

RptEna（使能标志）

• false（默认）：RCB 处于禁用态，不产生任何报告。
• true：RCB 使能，开始监视触发条件并上报。
• Client 订阅的核心动作就是 Write RptEna = true；取消订阅则 Write RptEna = false。

Resv（保留标志）

• 用于实现 Client 独占。Resv = true 表示该 RCB 被某个 Client 保留，其他 Client 修改其属性会被拒绝。
• BRCB 中 Resv 控制配置修改权；URCB 中 Resv 与 Owner 共同实现独占。

DatSet（数据集引用）

• 指向 RCB 关联的 DataSet（数据集）。Report 上报的内容就是 DatSet 成员的值。
• 引用格式：LD/LLN0.dsName（如 PROT/LLN0.dsTrip）。
• DatSet 变更（成员增删、顺序变化）会导致 ConfRev 递增。

ConfRev（配置版本）

• 32 位无符号整数。每当 DatSet 成员发生变化时，Server 自动将 ConfRev 加 1。
• Client 收到报告时应检查 ConfRev 是否与订阅时一致，不一致说明配置已变更，需重新订阅。
• 详见 §1.6。

OptFlds（可选字段）

• 位图类型，控制 Report 报文中包含哪些可选字段（sqNum、timeStamp、reasonForInclusion 等）。
• 详见 §1.4。

BufTm（缓冲时间）

• 仅 BRCB 有。单位毫秒。
• 作用：事件触发后不立即发送，而是在 BufTm 时间窗口内聚合多个事件，窗口结束时一并发送。
• 设计意图：高频事件场景下减少报文数量。例如断路器分合过程中位置抖动，BufTm 可聚合为单条报告。
• 取 0 表示不聚合，事件立即发送。

SqNum（序列号）

• 报告的顺序编号，用于 Client 检测丢包与乱序。
• BRCB：SqNum 在缓冲区内严格递增，Client ACK 后 Server 可清理对应条目。
• URCB：SqNum 每条报告独立递增，无 ACK 机制。
• 标准允许 INT8U（0-255）或 INT16U（0-65535），由实现决定。溢出后回绕到 0。

TrgOps（触发条件）

• 位图类型，定义哪些条件触发报告。详见 §1.3。

IntgPd（完整性周期）

• 单位毫秒。周期性全量上报 DatSet 所有成员当前值，与触发条件独立。
• 取 0 表示禁用完整性周期。
• 典型值：测量值场景 1000-5000ms，状态量场景 60000ms。

GI（总召唤）

• 布尔标志。Client 写 GI = true 触发一次性的全量上报（DatSet 全部成员当前值）。
• 与 IntgPd 的区别：GI 是一次性手动触发，IntgPd 是周期性自动触发。
• GI 触发的报告中，所有成员的 reason-for-inclusion 都标记为"integrity"。

PurgeBuf（清除缓冲区）

• 仅 BRCB 有。Client 写 PurgeBuf = true 清空缓冲区中尚未发送/未 ACK 的条目。
• 使用场景：Client 重连后不想要历史积压事件，主动清空。
• 风险：清空后缓冲区内的事件永久丢失，需谨慎使用。

EntryID（条目标识）

• 仅 BRCB 有。8 字节 OCTET STRING，唯一标识缓冲区中的每个条目。
• 核心用途：Client 断线重连后，基于最后收到的 EntryID 请求 Server 从该点续传。
• 详见 §1.5。

TimeofEntry（入缓冲时间）

• 仅 BRCB 有。事件入缓冲区的 UTC 时间戳，精度到毫秒。
• 与报告发送时间不同：事件可能在缓冲区中等待一段时间（受 BufTm 或网络断开影响）才被发送。

Owner（占用者）

• 仅 URCB 有。OCTET STRING，记录当前独占该 URCB 的 Client 标识（通常是 Client 的 IP + 端口或会话 ID）。
• URCB 是单订阅者模型，同一时刻只能有一个 Client 持有 Owner。
• BRCB 支持多订阅者，故无 Owner 属性。

---

1.3 触发模型深度解析

触发模型决定了"什么情况下 Server 会产生一条报告"。IEC 61850-7-2 §14.5 定义了四种触发条件，它们之间是逻辑或关系：任一条件满足即触发。

1.3.1 四种触发条件

触发条件	名称	控制位	语义	典型场景
dchg	Data Change	TrgOps.dchg	数据值发生变化	断路器位置变化、保护动作
qchg	Quality Change	TrgOps.qchg	数据品质位变化	数据从 good 变 invalid
dupd	Data Update	TrgOps.dupd	数据被更新（值可能未变）	周期性状态刷新、设定值写入
IntgPd	Integrity	IntgPd > 0	周期性全量上报	测量值定期刷新、心跳监视

注意：前三种（dchg/qchg/dupd）由 TrgOps 位图控制，是事件触发的；第四种（IntgPd）由 IntgPd 属性的值控制（非零即启用），是周期触发的，与 TrgOps 位图独立。

1.3.2 TrgOps 位图编码

TrgOps 是一个位图（BIT STRING），标准定义的位如下：

Bit	名称	含义
bit 0	reserved	保留
bit 1	dchg	数据变化触发
bit 2	qchg	品质变化触发
bit 3	dupd	数据更新触发
bit 4	period	完整性周期触发（对应 IntgPd）

常见组合：

• dchg + qchg（0b00110 = 6）：保护事件、状态变化（最常用）
• dchg + qchg + dupd（0b01110 = 14）：故障录波、全量捕获
• period（0b10000 = 16）：纯周期上报，无事件触发
• dchg + qchg + period（0b10110 = 22）：事件 + 周期心跳（推荐配置）

陷阱：TrgOps.period 与 IntgPd 的关系容易混淆。period 位控制"是否启用完整性周期上报"，而 IntgPd 的值决定"周期多长"。两者必须同时配置才生效：period=true 且 IntgPd > 0。若只设 IntgPd 而 period=false，不会产生周期报告。

1.3.3 触发决策流程

当 Server 端某个 DA 的值或品质发生变化时，触发决策流程如下：

1.3.4 GI（总召唤）

GI 是一种特殊的触发方式，由 Client 主动发起：

• Client 写 RCB.GI = true。
• Server 收到后，立即构造一条报告，包含 DatSet 全部成员的当前值。
• GI 报告中所有成员的 reason-for-inclusion 标记为"integrity"（与 IntgPd 触发的报告相同）。
• GI 是一次性的，写一次触发一条报告；不会持续。

典型应用：Client 上线后立即调用 GI，获取 IED 当前全量状态，之后依赖事件触发接收增量变化。

1.3.5 dchg 与 dupd 的微妙区别

dchg 和 dupd 都涉及"数据变化"，但语义不同，容易混淆：

对比项	dchg（Data Change）	dupd（Data Update）
触发条件	值实际发生变化	值被写入/更新（无论是否变化）
默认触发位	离散量（BOOLEAN/ENUM）默认 dchg	模拟量（MV/ASG）默认 dupd
典型 CDC	SPC/DPC/ENC/ACT	MV/ASG/WYE
应用场景	开关变位、保护动作	设定值修改、测量值刷新

CDC 与默认触发位的对应关系（IEC 61850-7-3）：

CDC 类别	默认 dchg	默认 qchg	默认 dupd
SPC（单点控制）	✓	✓	—
DPC（双点控制）	✓	✓	—
ENC（枚举控制）	✓	✓	—
ACT（保护动作）	✓	✓	—
MV（测量值）	—	✓	✓
ASG（模拟设定）	—	—	✓
WYE（三相量）	—	✓	✓

实践建议：

• 状态量（开关、保护动作）用 dchg，确保只在真正变位时上报。
• 模拟量（测量值、设定值）用 dupd，因为模拟量"变化"的判定需要死区，而 dupd 不做值比较，每次更新都触发。若需死区控制，应在 DA 的 db（deadband）属性或 Server 端逻辑中实现。
• qchg 几乎总是应该启用，因为品质变化（如通信中断导致 invalid）是重要的运维信号。

---

1.4 OptFlds（可选字段）详解

Report 报文的结构分为"必选部分"和"可选部分"。必选部分包括 RptID、DatSet 引用、Inclusion-bitstring、listOfAccessResult；可选部分由 OptFlds 位图控制。Client 可根据应用需求选择包含哪些可选字段。

1.4.1 OptFlds 位图定义

Bit	字段	含义	报文体积影响
0	sqNum	序列号	+1~2 字节
1	timeStamp	报告时间戳	+8 字节（UTCTime）
2	reasonForInclusion	每个成员的触发原因	+N 字节（N=成员数）
3	dataSetName	数据集名称	+10~30 字节
4	dataRef	每个成员的对象引用	+N×20 字节
5	bufferOverflow	缓冲区溢出标志	+1 字节
6	entryID	缓冲区条目标识	+8 字节
7	confRev	配置版本号	+4 字节

1.4.2 OptFlds 组合场景表

不同应用场景对报告内容的需求不同，推荐配置如下：

应用场景	推荐 OptFlds	理由
监控后台	sqNum + timeStamp + dataRef + dataSetName	需要时间戳和对象引用用于画面刷新，dataRef 帮助定位数据点
事件记录系统	sqNum + timeStamp + reasonForInclusion + entryID	需要触发原因用于事件分类，entryID 用于断线续传
故障录波	全字段	录波需要完整上下文，不吝啬带宽
网关转发	sqNum + timeStamp + reasonCode	转发到其他协议（如 IEC 104）需要触发原因做映射
轻量遥测	sqNum + timeStamp	仅需值和时间，最小化报文

1.4.3 OptFlds 对报文体积的影响估算

以一个 20 成员的 DatSet 为例，估算不同 OptFlds 配置下的报告体积：

OptFlds 配置	固定开销	每成员开销	20 成员总开销	估算总字节数
最小（无可选字段）	~30B	~10B	200B	~230B
sqNum + timeStamp	~38B	~10B	200B	~238B
+ dataRef	~38B	~30B	600B	~638B
+ reasonForInclusion	~38B	~32B	640B	~678B
全字段	~50B	~35B	700B	~750B

结论：dataRef 是体积增长的主要因素（每成员增加约 20 字节的对象引用字符串）。对于大 DatSet（>50 成员），应谨慎启用 dataRef，可改用 dataSetName + 成员索引的方式在 Client 端还原引用。

---

1.5 缓冲报告的状态机

BRCB 的核心价值在于缓冲区机制：事件入缓冲区后，即使 Client 暂时断开，事件也不会丢失，网络恢复后可补发。理解缓冲区的状态机是掌握 BRCB 的关键。

1.5.1 BRCB 缓冲区生命周期

1.5.2 状态详解

禁用态（RptEna = false）

• RCB 不监视任何触发条件，不产生报告。
• 缓冲区为空（若之前有数据，使能时是否清空取决于实现，标准未强制）。
• Client 通过 Write RptEna = true 切换到使能态。

使能态 - 空闲

• RCB 正在监视触发条件，但缓冲区中无待发送事件。
• IntgPd 计时器运行中，到期时触发完整性报告。

使能态 - 缓冲中

• 事件已入缓冲区，分配了 EntryID 和 SqNum。
• 若 BufTm > 0，等待 BufTm 窗口聚合更多事件。
• 若 BufTm = 0，立即转入发送中。

使能态 - 发送中

• Server 构造 Report 报文并通过 MMS informationReport 发送。
• 报告发送后，条目仍保留在缓冲区，等待 Client ACK。

使能态 - 等待ACK

• 报告已发送，等待 Client 的确认。
• Client 通过写 RCB.AckRcv（或等价机制）确认已收到的 SqNum。
• 收到 ACK 后，Server 可清理缓冲区中 SqNum ≤ ACK 值的条目。

溢出

• 缓冲区容量达到上限（由实现决定，libiec61850 默认 100 条，可编译期调整）。
• 行为：覆盖最旧的未 ACK 条目，并设置 bufOvfl 标志。
• 后续报告中 OptFlds.bufferOverflow = true，通知 Client 发生过溢出。

1.5.3 SqNum 的循环与溢出处理

SqNum 的取值范围由实现决定：

• INT8U（0-255）：适用于低频事件场景，缓冲区容量通常 ≤ 256。
• INT16U（0-65535）：适用于高频事件场景，缓冲区容量可更大。

SqNum 递增到上限后回绕到 0：

SqNum 序列：... 253 → 254 → 255 → 0 → 1 → 2 ...

Client 端处理：检测 SqNum 连续性时需考虑回绕。例如收到 255 后期望 0，若收到 1 则说明丢失了 0 号报告。推荐的检测算法：

expected = (last_sqnum + 1) % MAX_SQNUM
if received_sqnum != expected:
    gap = (received_sqnum - expected + MAX_SQNUM) % MAX_SQNUM
    报告丢失 gap 个报告

1.5.4 EntryID 与断线续传

EntryID 是 BRCB 缓冲区中每个条目的唯一标识（8 字节 OCTET STRING）。它的核心价值在于支持断线续传：

1. Client 订阅 BRCB，正常接收报告，记录每条报告的 EntryID。
2. 网络断开，Client 与 Server 失去连接。
3. Server 端事件继续产生，入缓冲区（缓冲区未满则保留）。
4. 网络恢复，Client 重连。
5. Client 写 RCB.EntryID = <最后收到的 EntryID>，请求 Server 从该点之后补发。
6. Server 查找缓冲区，将 EntryID 之后的所有条目依次补发给 Client。

关键点：EntryID 续传依赖缓冲区中条目未被覆盖。若断线期间事件过多导致缓冲区溢出，最旧的条目会被覆盖，此时 Client 请求的 EntryID 可能已不存在，Server 会返回错误或从当前最旧条目开始补发（具体行为由实现决定）。

1.5.5 PurgeBuf 的使用场景与风险

PurgeBuf（仅 BRCB）用于主动清空缓冲区：

• 使用场景：
  • Client 重连后不关心历史积压事件，只要实时数据 → 清空后重新开始。
  • 测试场景下重置缓冲区状态。
• 风险：
  • 清空操作不可逆，缓冲区内所有未发送/未 ACK 的事件永久丢失。
  • 若多个 Client 订阅同一 BRCB，PurgeBuf 会影响所有订阅者。
• 建议：生产环境慎用，仅在明确不需要历史数据时使用。更安全的做法是基于 EntryID 续传。

1.5.6 缓冲区溢出（BufferOverflow）

当事件产生速率超过 Client ACK 速率，或缓冲区过小时，会发生溢出。溢出的语义与处理：

• 溢出行为：环形缓冲区覆盖最旧的未 ACK 条目，新事件继续入队。
• 标志通知：溢出发生后，下一条报告的 OptFlds.bufferOverflow 位置 1（前提是 OptFlds 中启用了该位）。
• Client 感知：Client 收到 bufOvfl = true 的报告时，应：
  1. 记录溢出事件，产生告警。
  2. 检查 SqNum 跳变，估算丢失的报告数量。
  3. 决定是否触发 GI 重新获取全量状态（弥补丢失数据）。
  4. 评估是否需要增大缓冲区或拆分高频数据到独立 RCB。

预防措施：

• 高频事件（如测量值抖动）不应与低频关键事件（如保护跳闸）共用同一 BRCB，否则高频事件可能挤占缓冲区导致关键事件被覆盖。
• 监控 ACK 延迟，确保 Client 处理报告的速度跟得上 Server 产生事件的速度。

---

1.6 ConfRev（配置版本）机制

1.6.1 为什么需要 ConfRev

ConfRev（Configuration Revision）是 RCB 的配置版本号，用于解决"DatSet 变更导致 Client 误读"的问题。

考虑以下场景：

1. Client 订阅了 brcbTrip，关联 dsTrip（成员：PTOC1.Op.general、XCBR1.Pos.stVal）。
2. Client 在本地维护了"Inclusion-bitstring 第 0 位 = PTOC1.Op.general，第 1 位 = XCBR1.Pos.stVal"的映射。
3. 运维人员修改 SCL，在 dsTrip 头部插入了一个新成员 PTOC1.Str.general。
4. 现在 Inclusion-bitstring 的第 0 位变成了 PTOC1.Str.general，第 1 位变成了 PTOC1.Op.general。
5. 若 Client 不感知此变更，仍按旧映射解读，就会把保护启动信号误认为跳闸信号——严重的安全事故。

ConfRev 就是为防止这类问题而设计的：每次 DatSet 成员变更，ConfRev 递增，Client 检测到变化后强制重新同步配置。

1.6.2 ConfRev 递增规则

Server 在以下情况下将 ConfRev 加 1：

变更类型	ConfRev 是否递增	说明
DatSet 增加成员	✓	成员列表变化
DatSet 删除成员	✓	成员列表变化
DatSet 成员顺序变化	✓	Inclusion-bitstring 位映射变化
DatSet 成员引用不变但值变化	✗	值变化由报告本身承载
RCB 的 TrgOps/OptFlds 变化	✗	这些是 RCB 自身属性，非 DatSet 配置
RCB 的 IntgPd/BufTm 变化	✗	同上

注意：ConfRev 只反映 DatSet 成员列表的变更，不反映 RCB 自身参数的变更。后者由 Client 主动管理（修改前需 disable，修改后 enable）。

1.6.3 Client 检测 ConfRev 变化的处理流程

1.6.4 ConfRev 不一致时的告警与重订阅

当 Client 检测到 ConfRev 变化时，推荐的处理流程：

1. 告警：记录"RCB 配置变更"事件，通知运维人员。
2. 禁用 RCB：Write RptEna = false，停止报告流。
3. 重新读取配置：
   • 读取 RCB.ConfRev 获取最新版本号。
   • 读取 RCB.DatSet 获取关联的数据集引用。
   • 调用 GetDataSetDirectory 读取 DatSet 成员列表。
   • 更新本地的"Inclusion-bitstring 位 ↔ 成员引用"映射表。
4. 更新本地 ConfRev：将本地记录同步为最新值。
5. 重新使能：Write RptEna = true。
6. 触发 GI：Write GI = true，获取全量当前值，弥补配置变更期间可能遗漏的数据。

最佳实践：健壮的 Client 应在每条报告回调中检查 ConfRev，将其作为报告处理的"前置校验"。忽略 ConfRev 检查是导致现场误报/漏报的常见根因。

---

1.7 小结

本专题从理论层面完整剖析了 IEC 61850 Report 机制的核心——报告控制块（RCB）：

1. Report 的价值：以事件驱动 + 服务端推送，解决轮询模式的延迟、带宽、负载三大痛点。
2. RCB 属性全集：BRCB 与 URCB 两类实例，15 个属性，理解每个属性的语义是配置与排障的基础。
3. 触发模型：dchg/qchg/dupd/IntgPd 四种触发条件的或关系，TrgOps 位图编码，dchg 与 dupd 的 CDC 对应。
4. OptFlds：8 个可选字段的位图控制，不同场景的推荐组合与体积估算。
5. 缓冲区状态机：BRCB 的禁用/使能/缓冲/发送/等待ACK/溢出六态流转，SqNum 回绕，EntryID 断线续传，PurgeBuf 风险，溢出处理。
6. ConfRev 机制：DatSet 变更的版本保护，Client 检测不一致时的重订阅流程。

下期预告

[IEC 61850 报告系列（二）：Report 报文逐字段剖析] 将从理论走向报文：

• Report 在 MMS 协议栈中的位置与 informationReport 的 ASN.1 定义
• 真实 Report 报文的十六进制逐字段标注
• Inclusion-bitstring 机制与 listOfAccessResult 的对齐
• Wireshark 抓取与分析 Report 的实战流程
• 四种触发场景的报文对比与异常报文识别

---

参考标准

• IEC 61850-7-2 §14: Report 服务与 RCB 属性定义
• IEC 61850-7-2 §14.5: 触发条件（TrgOps）定义
• IEC 61850-8-1: SCSM 映射到 MMS informationReport
• IEC 61850-7-3: CDC 与默认触发位的对应关系

交叉引用

• 主系列 Part 3 §3.2.5：Report 机制基础（本专题的深化基础）
• 主系列 Part 4 §4.4：ReportControl 配置（专题 3 将工程化展开）
• 专题 3：SCL 中的 ReportControl 配置——工程化设计
• 专题 4：基于 pyiec61850-ng 的代码实现
