预制件截图工具使用说明

一、工具安装与打开

1. 安装步骤

1. 打开 Unity 项目，在 Assets 目录下新建 Editor 文件夹（若已存在则直接使用）；
2. 在 Editor 文件夹中新建 C# 脚本，命名为 PrefabScreenshotTool；
3. 将工具完整代码复制粘贴到脚本中，保存并等待 Unity 编译完成。

2. 打开工具

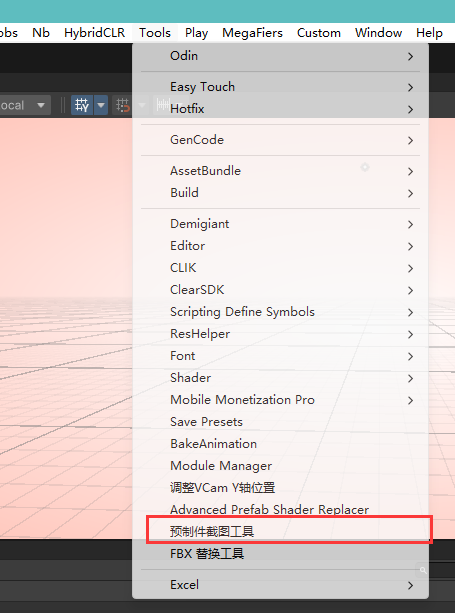

编译完成后，在 Unity 顶部菜单栏点击 Tools > 预制件截图工具，即可打开工具窗口（窗口默认大小 750×800，可拖动边缘调整尺寸）。

二、基础功能操作

1. 批量添加预制件

方式 1：拖拽添加（推荐）

1. 在 Project 窗口中选中一个或多个预制件（按住 Ctrl 键可多选）；
2. 按住鼠标左键，将选中的预制件拖拽到工具窗口的 “批量添加预制件” 区域（灰色背景，提示文字 “拖拽预制件到此区域 (支持多选)”）；
3. 松开鼠标，工具会自动过滤非预制件资产，并将有效预制件添加到 “预制件列表” 中（避免重复添加同一预制件）。

方式 2：手动添加

1. 在 “预制件列表” 中找到对应预制件卡片的 “预制件 X” 输入框（X 为序号）；
2. 点击输入框右侧的 “选择” 按钮（小圆圈图标），在弹出的资源选择窗口中找到并选中目标预制件；
3. 点击 “确定”，预制件将添加到列表中。

2. 管理预制件列表

• 删除预制件：在预制件卡片右侧点击 “删除” 按钮，即可移除该预制件；若该预制件正在预览，会自动清除预览状态。
• 查看列表状态：工具窗口底部会显示 “准备截图 X 个预制件”（X 为列表中有效预制件数量），便于确认待处理资产数量。

三、参数配置

1. 全局默认设置（适用于所有未开启 “自定义设置” 的预制件）

在工具窗口 “默认设置” 区域配置以下参数，所有未单独设置的预制件将自动沿用这些参数：

• 分辨率：截图像素尺寸（默认 1024，支持自定义整数，数值越大截图越清晰，建议根据需求选择 512-2048 范围）；
• 相机距离：相机与模型的距离（默认 40，数值越大模型在截图中显示越小，可根据模型大小调整）；
• 相机高度：相机在 Y 轴的位置（默认 0，保持与模型同一水平高度，避免视角偏移）；
• 默认变换设置（点击折叠框展开）：
  • 默认局部位置：预制件的初始局部位置（默认 (0,0,0)）；
  • 默认局部旋转：预制件的初始局部旋转（默认 (0,0,0)）；
  • 默认缩放：预制件的初始缩放（默认 (1,1,1)）；
  • 重置功能：每个参数右侧的 “重置” 按钮可将参数恢复为默认值（如位置重置为 (0,0,0)）。

2. 单个预制件自定义设置（适用于差异化需求）

若需为特定预制件单独配置参数，在该预制件卡片中开启 “自定义设置” 开关，即可展开以下可配置项：

• 局部位置（自身坐标）：调整预制件在自身局部坐标系中的位置（如输入 (2,0,0) 可让预制件沿自身 X 轴向右移动 2 单位），点击 “重置” 可恢复为 “默认局部位置”；
• 局部旋转（自身坐标）：调整预制件在自身局部坐标系中的旋转（单位：度，如输入 (0,90,0) 可让预制件绕自身 Y 轴旋转 90 度），点击 “重置” 可恢复为 “默认局部旋转”；
• 缩放：调整预制件的缩放比例，右侧 “等比” 开关默认开启，开启时 X/Y/Z 轴缩放值保持一致（输入任意一轴数值，其他轴会自动同步），点击 “重置” 可恢复为 “默认缩放”；
• 启用模型平滑：开启后可优化模型表面棱角（仅部分低面数模型适配），下方会显示提示 “提示：模型平滑功能仅部分模型适配”；
  • 平滑度：开启平滑后可通过滑块调整（1-3 级，1 级最基础，3 级细节最丰富，高平滑度可能增加处理时间）；
• 输出文件名：自定义该预制件截图的文件名（无需输入后缀，工具会自动添加 .png），未填写时默认使用预制件名称作为文件名。

四、预览与截图

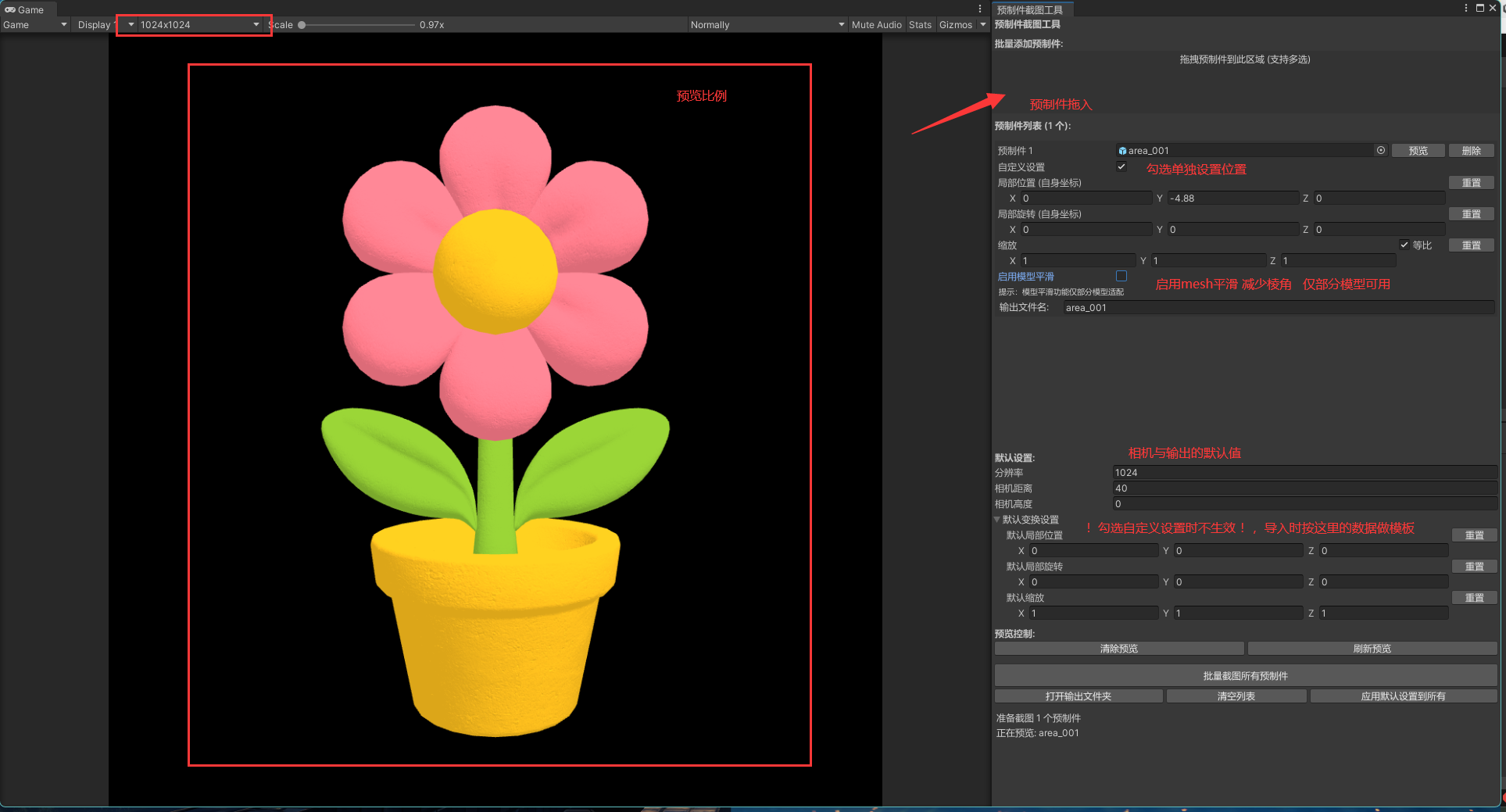

1. 实时预览

1. 在预制件卡片中点击 “预览” 按钮（需确保预制件已正确添加）；
2. 场景视图会自动创建预览模型、截图相机和光源，同时选中预览模型并框选显示；
3. 调整参数（如位置、旋转、平滑度）时，预览效果会实时更新，无需重复点击 “预览”；
4. 预览状态下，工具窗口底部会显示 “正在预览：XXX”（XXX 为预制件名称）。

2. 预览控制

• 清除预览：点击 “预览控制” 区域的 “清除预览” 按钮，可删除预览模型、恢复场景初始状态；
• 刷新预览：若预览效果异常（如模型显示错位），点击 “刷新预览” 按钮可重新生成预览。

3. 批量截图

1. 确认 “预制件列表” 中的预制件参数配置完成（无需单独预览，未预览的预制件也可正常截图）；
2. 点击工具窗口中部的 “批量截图所有预制件” 按钮（蓝色背景，高度 30px，位于 “预览控制” 下方）；
3. 弹出进度条窗口，显示当前处理进度（如 “正在处理：Cube (1/5)”，表示正在处理第 1 个预制件，共 5 个）；
4. 处理完成后，会弹出 “完成” 弹窗，显示成功截图数量与总数量（如 “成功截图 5 个预制件 (共 5 个)”）；
5. 点击 “确定” 关闭弹窗，工具会自动刷新 AssetDatabase，确保截图在 Project 窗口中可见。

4. 查看截图

• 方式 1：点击工具窗口 “操作按钮” 区域的 “打开输出文件夹” 按钮，会自动打开截图保存目录（默认路径：Assets/PrefabScreenshots）；
• 方式 2：在 Unity Project 窗口中展开 Assets > PrefabScreenshots 目录，截图文件以 .png 格式存储，文件名与预制件名称或自定义文件名一致。

五、其他常用功能

1. 应用默认设置到所有

在 “操作按钮” 区域点击 “应用默认设置到所有” 按钮，工具会将 “全局默认设置” 中的位置、旋转、缩放参数，同步到所有未开启 “自定义设置” 的预制件中（开启 “自定义设置” 的预制件不受影响）。

2. 清空列表

点击 “操作按钮” 区域的 “清空列表” 按钮，会删除 “预制件列表” 中的所有预制件，并自动清除当前预览状态（若有）。

六、注意事项

1. 模型平滑适配范围：仅低面数、拓扑结构简单的模型（如立方体、球体、圆柱体）平滑效果正常，复杂模型（如带孔洞、细分曲面模型）可能出现撕裂或异常，建议先预览再批量处理；
2. 截图覆盖规则：若同一预制件多次截图，新截图会自动覆盖旧截图（无需手动删除）；
3. 临时对象清理：关闭工具窗口后，工具会自动删除截图相机、场景光源等临时对象，避免残留资源占用；
4. 性能提示：批量处理超过 50 个预制件，或使用 3 级平滑度时，建议关闭 Unity 其他窗口（如 Scene、Game 窗口），减少卡顿。

预制件截图工具：Unity 高效资产可视化解决方案

在 Unity 开发中，预制件（Prefab）作为核心资产，其可视化展示（如文档配图、资源库预览、项目汇报素材）往往需要大量重复截图操作。这款 预制件截图工具 基于 Unity Editor 扩展开发，旨在通过自动化、精细化控制，解决手动截图效率低、效果不一致、操作繁琐等问题，让开发者专注于资产创作而非截图调试。

一、核心功能：高效、灵活、可控

1. 批量预制件管理，拖拽即上手

• 多预制件快速导入：支持拖拽单个 / 多个预制件到工具面板，自动过滤非预制件资产，避免重复添加，大幅减少手动添加操作；
• 直观资产列表：以卡片式布局展示所有待截图预制件，清晰显示预制件名称、自定义状态等信息，支持快速删除无效 / 冗余项。

2. 精细化变换控制，适配多样需求

• 局部坐标调整：预制件位置、旋转、缩放均基于自身局部坐标（非世界坐标），符合开发者对资产调整的习惯，避免相机跟随模型移动的混乱；
• 灵活自定义开关：支持 “全局默认设置” 与 “单预制件自定义” 双模式 —— 默认模式下所有预制件沿用统一参数（如默认位置、等比缩放），自定义模式可单独调整单个预制件的变换参数，满足差异化需求；
• 一键重置功能：位置、旋转、缩放参数旁均配备 “重置” 按钮，误操作后可快速恢复默认值，无需手动输入。

3. 模型平滑优化，提升截图质感

• 智能平滑处理：内置防撕裂平滑算法，开启后可自动优化模型表面棱角（如立方体边缘、低面数模型细节），生成更圆润的视觉效果；
• 适配提示与可控强度：明确标注 “仅部分模型适配”，避免异常效果；平滑度支持 1-3 级调节，平衡效果与性能（级别越高细节越丰富，建议低面数模型使用）。

4. 实时预览与固定相机，所见即所得

• 实时预览更新：调整任何参数（如位置、旋转、平滑度）时，场景视图实时刷新预览效果，无需反复点击 “刷新”；
• 固定相机视角：相机位置默认高度为 0、距离 40（可手动调整），始终从固定角度观察模型，确保批量截图视角统一，避免手动调整相机的误差。

5. 自动化批量截图，高效产出

• 一键批量生成：点击 “批量截图所有预制件”，工具自动处理所有有效预制件，生成进度实时显示，支持中途取消；
• 统一输出管理：截图默认保存至 Assets/PrefabScreenshots 目录（路径固定，便于查找），自动覆盖旧文件，支持自定义单个预制件的输出文件名；
• 结果反馈清晰：截图完成后弹窗提示成功数量与总数量，同时在 Console 输出每个截图的保存路径，方便定位。

二、操作流程：3 步完成预制件截图

1. 导入预制件：拖拽预制件到工具 “批量添加” 区域，或手动在列表中指定预制件；
2. 配置参数（可选）：开启 “自定义设置” 调整单个预制件参数，或直接使用默认设置；如需优化质感，可开启 “模型平滑” 并选择平滑度；
3. 生成截图：点击 “预览” 确认效果，或直接点击 “批量截图所有预制件” 生成最终文件，完成后通过 “打开输出文件夹” 快速查看。

三、适用场景

• 资产库建设：为项目内所有预制件生成统一风格的预览图，便于团队成员快速识别资产；
• 文档与汇报：为技术文档、项目演示 PPT 生成高清预制件截图，提升专业度；
• 资源发布：向第三方交付预制件时，附带标准化截图，降低使用门槛。

四、工具优势

• 轻量化设计：仅在 Editor 环境运行，不影响游戏运行时性能；
• 低学习成本：界面布局清晰（批量导入区、参数配置区、操作按钮区分离），参数命名直观，新手也能快速上手；
• 稳定性保障：自动清理临时对象（如预览模型、截图相机），避免残留资源占用；平滑算法内置边界检测，减少模型撕裂、面穿透等异常。

五、注意事项

1. 模型平滑适配：仅低面数、拓扑结构简单的模型（如立方体、球体）平滑效果最佳，复杂模型（如带孔洞、高面数资产）可能出现异常，建议先预览再批量处理；
2. 参数备份：自定义参数未做持久化存储，关闭工具后会重置为默认值，如需保留特定配置，建议手动记录关键参数；
3. 性能提示：批量处理大量预制件（如 50 个以上）或高平滑度（3 级）时，建议关闭其他 Editor 窗口，避免卡顿。截图工具功能对比表格

功能	描述	优势
批量预制件管理	拖拽导入，自动过滤非预制件，卡片式布局	减少手动操作，清晰展示信息
精细化变换控制	局部坐标调整，全局默认与单预制件自定义双模式，一键重置	符合开发者习惯，灵活满足差异化需求
模型平滑优化	防撕裂平滑算法，1-3级平滑度调节	优化低面数模型细节，平衡效果与性能
实时预览与固定相机	参数调整实时刷新，固定相机视角	所见即所得，批量截图视角统一
自动化批量截图	一键生成，进度显示，固定路径保存，弹窗提示	高效产出，便于查找和管理
适用场景	资产库建设，文档与汇报，资源发布	提升专业度，降低使用门槛
工具优势	轻量化设计，低学习成本，稳定性保障	不影响性能，新手友好，减少异常
注意事项	模型平滑适配，参数备份，性能提示	避免异常效果，手动记录关键参数，优化处理效率
