路径规划作为机器人学、自动化控制和人工智能领域的核心问题之一，旨在为机器人在复杂环境中寻找一条从起点到目标点的无碰撞最优路径。在众多路径规划算法中，势函数法（Potential Field Method）以其概念直观、计算量小、易于实现等优点，在实时避障和动态环境下的路径规划中展现出独特的优势。本文将深入探讨势函数法的基本原理、数学模型、优缺点以及在实际应用中面临的挑战与改进策略，旨在为机器人避障路径规划提供理论参考和技术支持。

引言

随着机器人技术的飞速发展，机器人在工业生产、服务领域、军事侦察等多个场景的应用日益广泛。在这些应用中，机器人需要自主地在未知或半未知的环境中安全、高效地完成任务。路径规划是实现机器人自主导航的关键技术之一，其核心在于如何在规避障碍物的同时，找到一条满足特定优化目标（如最短路径、最少时间、最小能耗）的有效路径。

传统的路径规划方法包括A*算法、Dijkstra算法、RRT算法等，这些算法在静态环境中表现良好，但在动态或环境信息不完全的情况下，实时性往往难以保证。势函数法作为一种启发式路径规划方法，通过构建虚拟力场，将目标点视为引力源，将障碍物视为斥力源，机器人在此合力作用下沿合力方向运动，从而实现避障和目标趋近。其分布式、实时性强的特点使其在动态避障、多机器人协作以及非结构化环境中的路径规划方面具有广阔的应用前景。

势函数法的基本原理

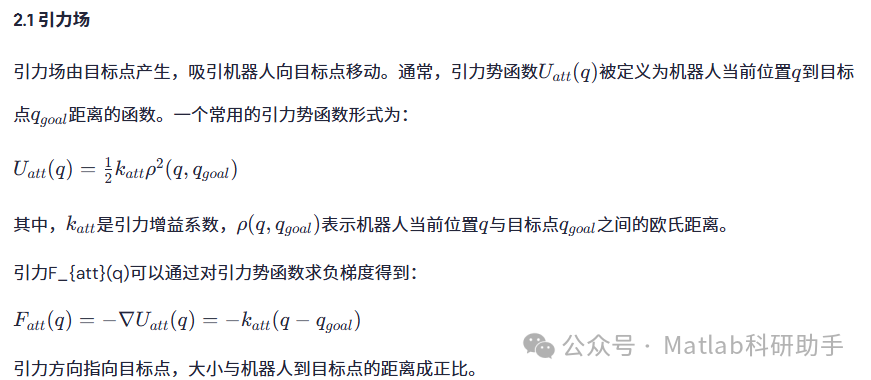

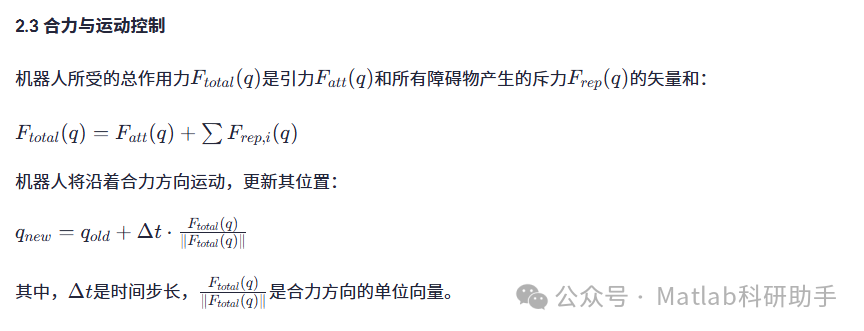

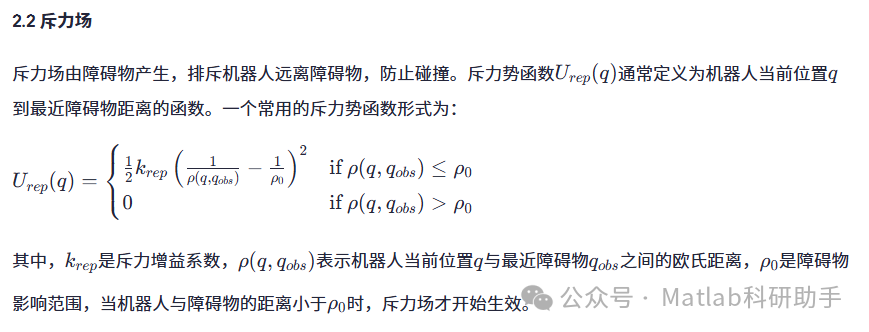

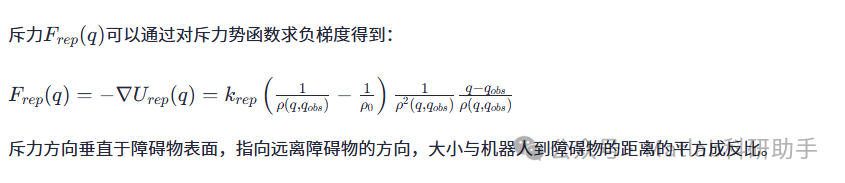

势函数法的核心思想是构建一个人工势场（Artificial Potential Field，APF），使得机器人在此势场中能够像一个带有电荷的粒子一样，受到来自目标点的“引力”和来自障碍物的“斥力”，最终在合力作用下运动到目标点。

势函数法的优缺点

3.1 优点

1. 实时性强：

    势函数法通过计算当前位置的梯度信息来决定下一步的运动方向，计算量小，易于实现实时避障。

2. 概念直观：

    物理学中的力学概念使得势函数法的原理易于理解和实现。

3. 对动态环境适应性好：

    能够对动态障碍物做出快速响应，实时调整路径。

4. 易于集成：

    可以方便地与其他规划算法或控制策略相结合。

3.2 缺点与挑战

1. 局部最小值问题：

    这是势函数法最主要的缺点。当机器人位于目标点周围的“洼地”或障碍物形成的“U”形陷阱中时，合力可能为零，导致机器人陷入局部最小值而无法到达目标点。

2. 目标不可达问题：

    如果目标点被障碍物完全包围，机器人可能无法达到目标。

3. 振荡问题：

    在障碍物附近，机器人可能会在引力和斥力的交替作用下产生振荡，导致运动不稳定。

4. 参数选择敏感：

    引力、斥力增益系数以及障碍物影响范围的选择对规划结果影响较大，需要仔细调整。

5. 未知环境适应性差：

    对于完全未知的环境，势函数法需要实时感知障碍物信息，如果感知能力受限，效果会大打折扣。

改进策略

为了克服势函数法的缺点，研究者们提出了多种改进策略：

4.1 引入随机扰动或逃逸机制

当机器人陷入局部最小值时，引入随机扰动或逃逸机制，使其暂时脱离当前位置，重新搜索路径。例如，可以随机选择一个方向运动一段时间，或者在检测到局部最小值时，激活一个额外的逃逸力。

4.2 结合全局路径规划

将势函数法作为局部避障策略，与A*、Dijkstra等全局路径规划算法相结合。全局规划提供一个大致的路径骨架，势函数法在此骨架上进行局部微调和实时避障。例如，分层路径规划中，上层规划提供一系列子目标点，下层势函数法负责在每个子目标点之间进行局部避障。

4.3 改进势函数模型

1. 锥形引力势函数：

    针对目标不可达问题，可以修改引力势函数，使其在接近目标点时梯度减小，避免过大的引力。

2. 虚拟目标点法：

    在局部最小值处引入虚拟目标点，引导机器人脱离陷阱。

3. 动态窗口法（Dynamic Window Approach，DWA）：

    将机器人运动学约束融入到势场评估中，选择最优速度和角速度，避免振荡。

4. 导航函数法：

    构造一个特殊的势函数，保证势场中不存在局部最小值，使得机器人始终能够到达目标点。

4.4 采用模糊逻辑或神经网络

利用模糊逻辑或神经网络的自适应能力，根据环境信息动态调整势函数参数，提高算法的鲁棒性。例如，通过模糊控制器根据机器人与障碍物的距离和相对速度调整斥力大小。

应用实例与展望

势函数法在移动机器人导航、无人机避障、多机器人协同作业等领域有广泛的应用。例如，在自动泊车系统中，势函数法可以用于实时规避周围车辆和障碍物；在仓储物流机器人中，用于在复杂货架之间穿梭并避开其他机器人和工作人员。

未来，势函数法的研究方向可以包括：

1. 与深度学习的结合：

    利用深度学习技术从海量数据中学习势场参数或直接生成势场，提高算法的智能性和泛化能力。

2. 三维空间避障：

    将势函数法扩展到三维空间，解决无人机等飞行器在复杂空域的避障问题。

3. 多机器人系统中的势函数法：

    研究如何构建多机器人之间的协作势场，实现无碰撞、高效的协同作业。

4. 考虑机器人动力学和非完整约束：

    将更复杂的机器人动力学模型和非完整约束融入势函数法，使其更符合实际机器人运动的特点。

结论

势函数法作为一种简单而有效的路径规划方法，在机器人避障领域具有重要的研究价值和广阔的应用前景。尽管存在局部最小值等问题，但通过引入各种改进策略，如结合全局规划、改进势函数模型、引入智能控制等，势函数法的性能和鲁棒性得到了显著提升。随着人工智能和机器人技术的不断发展，势函数法将与其他先进技术深度融合，为实现更加智能、自主的机器人导航提供有力支撑。

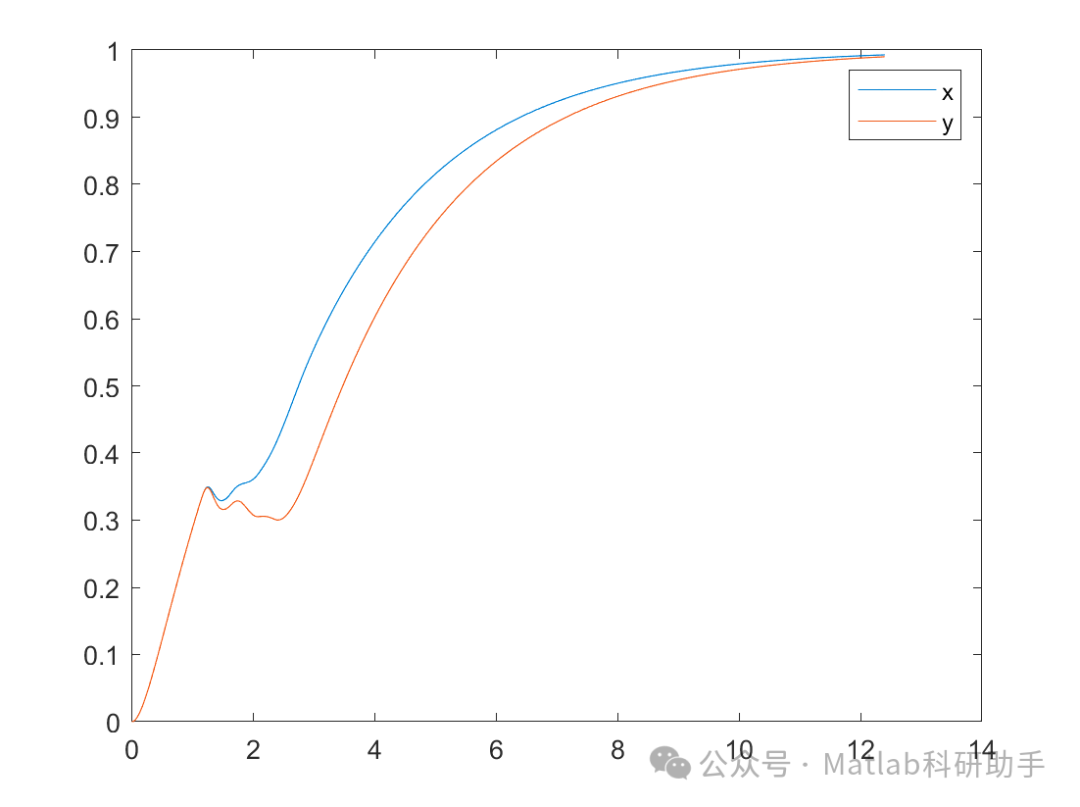

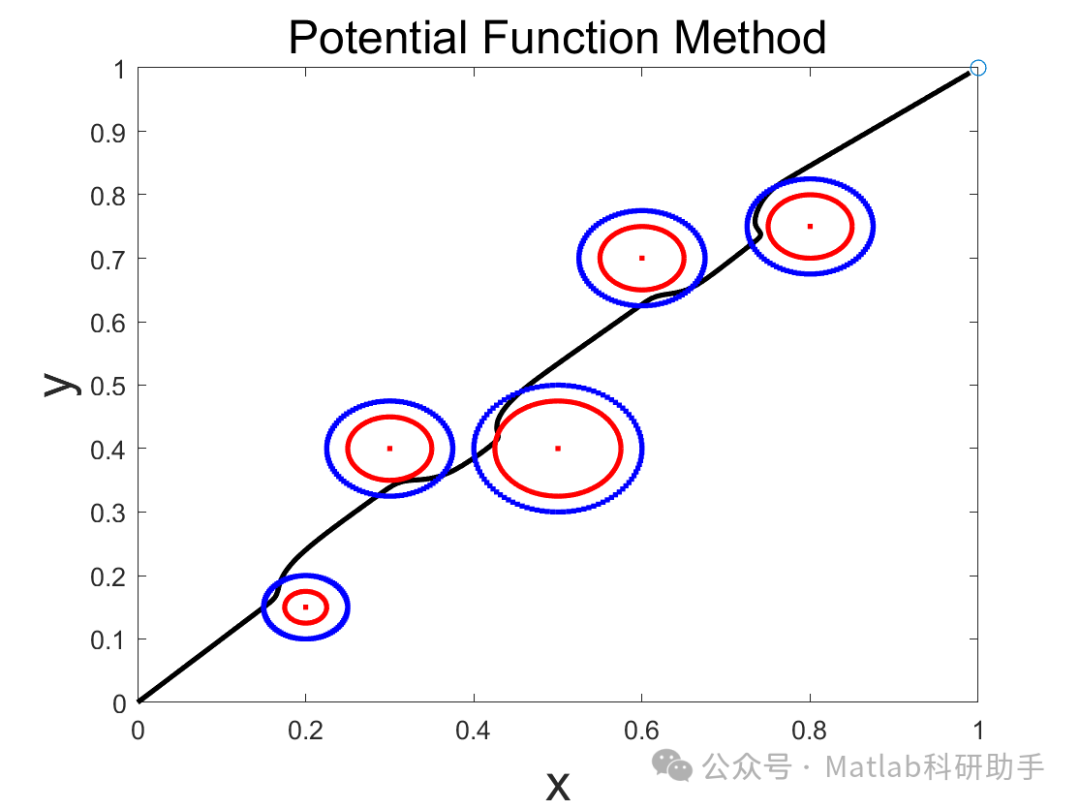

⛳️ 运行结果

🔗 参考文献

[1] 汪首坤,朱磊,王军政.基于导航势函数法的六自由度机械臂避障路径规划[J].北京理工大学学报, 2015, 35(2):6.DOI:CNKI:SUN:BJLG.0.2015-02-015.

[2] 李龙,陈禾炜,汪田鸿,等.基于接近觉的机械臂避障路径规划[J].机器人, 2022, 44(5):12.DOI:10.13973/j.cnki.robot.210302.

[3] 朱向阳,徐梦飞,钟秉林.基于L1距离的人工势函数构造及机器人无碰撞路径规划方法[J].机械工程学报, 1998.DOI:CNKI:SUN:JXXB.0.1998-03-002.
