零拷贝：所谓的零拷贝，并不是不需要经过数据拷贝，而是减少内存拷贝的次数

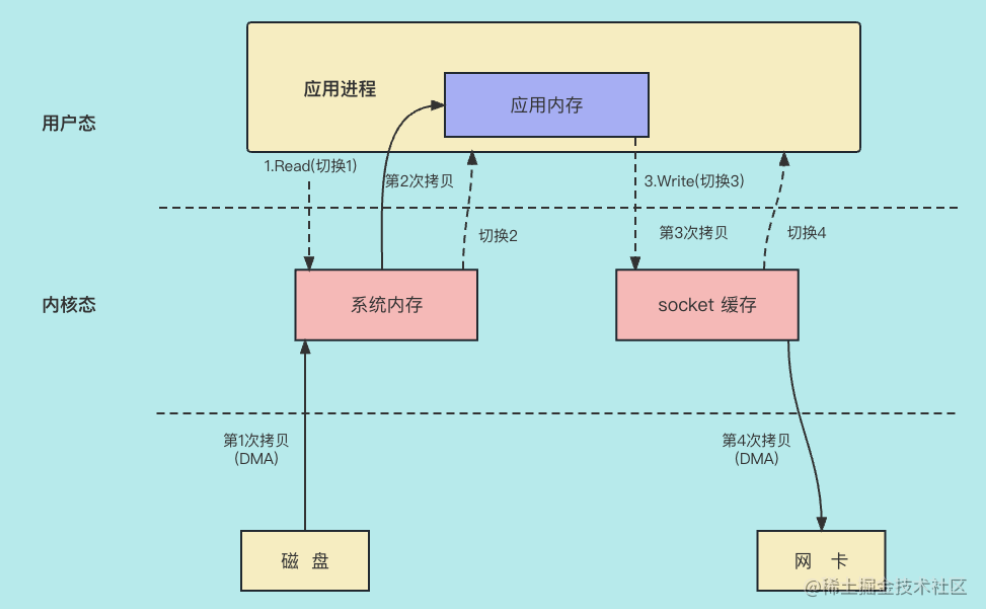

无零拷贝时，数据的发送流程

DMA（Direct Memory Access，直接内存存取）是现代大部分硬盘都支持的特性，DMA 接管了数据读写的工作，不需要 CPU 再参与 I/O 中断的处理，从而减轻了 CPU 的负担。

应用程序把磁盘数据发送到网络的过程中会发生4 次用户态和内核态之间的切换，同时会有4 次数据拷贝。过程如下：

应用进程向系统申请读磁盘的数据，这时候程序从用户态切换成内核态。
系统也就是 linux 系统得知要读数据会通知 DMA 模块要读数据，这时 DMA 从磁盘拉取数据写到系统内存中。
系统收到 DMA 拷贝的数据后把数据拷贝到应用内存中，同时把程序从内核态变为用户态。
应用内存拿到数据后，会把数据拷贝到系统的 Socket 缓存，然后程序从用户态切换为内核态。
系统再次调用 DMA 模块，DMA 模块把 Socket 缓存的数据拷贝到网卡，从而完成数据的发送，最后程序从内核态切换为用户态。

如何提升文件传输的效率？

我们程序的目的是把磁盘数据发送到网络中，所以数据在用户内存和系统内存直接的拷贝根本没有意义，与数据拷贝同时进行的用户态和内核态之间的切换也没有意义。而上述常规方法出现了 4 次用户态和内核态之间的切换，以及 4 次数据拷贝。我们优化的方向无非就是减少用户态和内核态之间的切换次数，以及减少数据拷贝的次数。

为什么要在用户态和内核态之间做切换？

因为用户态的进程没有访问磁盘上数据的权限，也没有把数据从网卡发送到网络的权限。只有内核态也就是操作系统才有操作硬件的权限，所以需要系统向用户进程提供相应的接口函数来实现数据的读写。

这里涉及了两个系统接口调用分别是：

read(file, tmp_buf, len);

write(socket, tmp_buf, len);

于是，零拷贝技术应运而生，系统为我们上层应用提供的零拷贝方法有下列两种：

mmap + write
sendfile

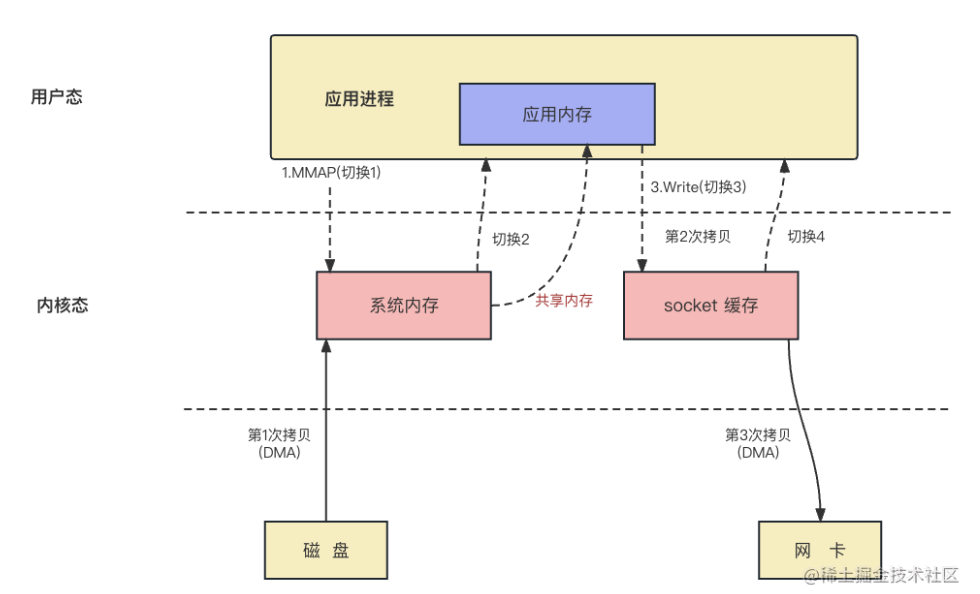

MMAP + write

这个方法主要是用 MMAP 替换了 read。

对应的系统方法为：

buf = mmap(file,length)
write(socket,buf,length)

所谓的 MMAP，其实就是系统内存某段空间和用户内存某段空间保持一致，也就是说应用程序能通过访问用户内存访问系统内存。所以，读取数据的时候，不用通过把系统内存的数据拷贝到用户内存中再读取，而是直接从用户内存读出，这样就减少了一次拷贝。

步骤：

应用进程通过接口调用系统接口 MMAP，并且进程从用户态切换为内核态。
系统收到 MMAP 的调用后用 DMA 把数据从磁盘拷贝到系统内存，这时是第 1 次数据拷贝。由于这段数据在系统内存和应用内存是共享的，数据自然就到了应用内存中，这时程序从内核态切换为用户态。
程序从应用内存得到数据后，会调用 write 系统接口，这时第 2 次拷贝开始，具体是把数据拷贝到 Socket 缓存，而且用户态切换为内核态。
系统通过 DMA 把数据从 Socket 缓存拷贝到网卡。
最后，进程从内核态切换为用户态。

这样做到收益是减少了一次拷贝，但是用户态和内核态仍然是 4 次切换。

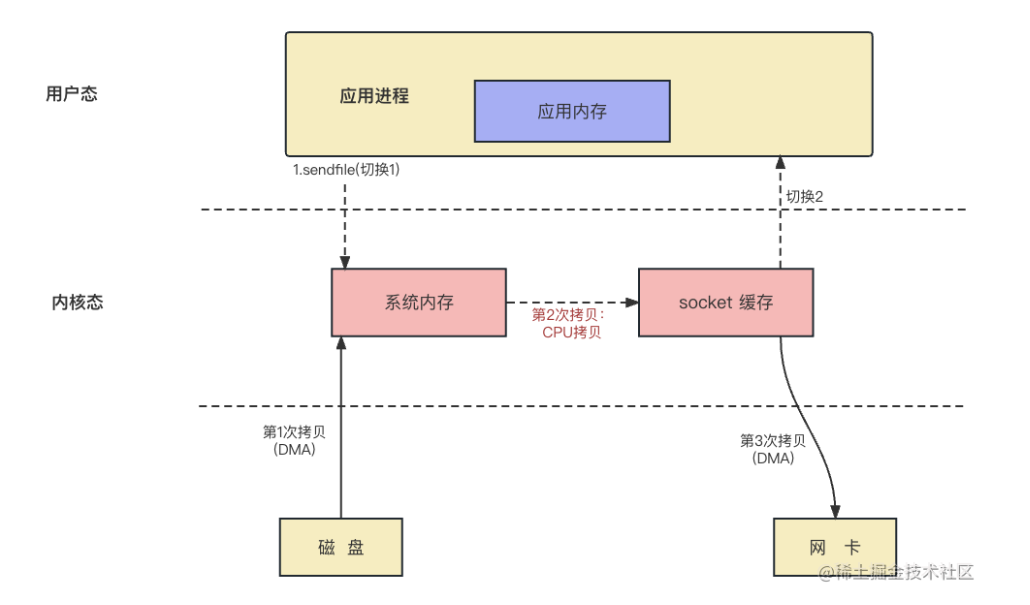

sendfile

这个系统方法可以实现系统内部不同设备之间的拷贝。具体逻辑我们还是先上图：

使用 sendfile 主要的收益是避免了数据在应用内存和系统内存或 socket 缓存直接的拷贝，同时这样会避免用户态和内核态之间的切换。

基本原理分为下面几步：

应用进程调用系统接口 sendfile，进程从用户态切换完内核态。
系统接收到 sendfile 指令后，通过 DMA 从磁盘把数据拷贝到系统内存。
数据到了系统内存后，CPU 会把数据从系统内存拷贝到 socket 缓存中。
通过 DMA 拷贝到网卡中。
最后，进程从内核态切换为用户态。

但是，这还不是零拷贝，所谓的零拷贝不会在内存层面去拷贝数据，也就是系统内存拷贝到 socket 缓存，下面给大家介绍一下真正的零拷贝。

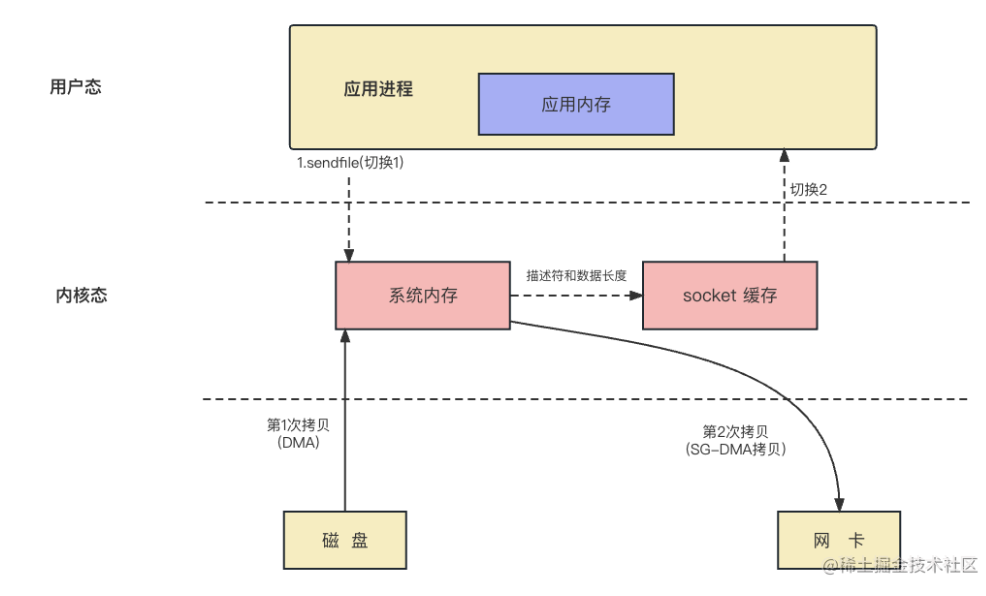

真正的零拷贝

真正的零拷贝是基于 sendfile，当网卡支持 SG-DMA 时，系统内存的数据可以直接拷贝到网卡。如果这样实现的话，执行流程就会更简单，如下图所示：

基本原理分为下面几步：

应用进程调用系统接口 sendfile，进程从用户态切换完内核态。
系统接收到 sendfile 指令后，通过 DMA 从磁盘把数据拷贝到系统内存。
数据到了系统内存后，CPU 会把文件描述符和数据长度返回到 socket 缓存中（注意这里没有拷贝数据）。
通过 SG-DMA 把数据从系统内存拷贝到网卡中。
最后，进程从内核态切换为用户态。

零拷贝在用户态和内核态之间的切换是 2 次，拷贝是 2 次，大大减少了切换次数和拷贝次数，而且全程没有 CPU 参与数据的拷贝。

Netty中的零拷贝

Netty 中的零拷贝和传统 Linux 的零拷贝不太一样。Netty 中的零拷贝技术除了操作系统级别的功能封装，更多的是面向用户态的数据操作优化，主要体现在以下 5 个方面：

堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。
CompositeByteBuf 类，可以组合多个 Buffer 对象合并成一个逻辑上的对象，避免通过传统内存拷贝的方式将几个 Buffer 合并成一个大的 Buffer。
通过 Unpooled.wrappedBuffer 可以将 byte 数组包装成 ByteBuf 对象，包装过程中不会产生内存拷贝。
ByteBuf.slice 操作与 Unpooled.wrappedBuffer 相反，slice 操作可以将一个 ByteBuf 对象切分成多个 ByteBuf 对象，切分过程中不会产生内存拷贝，底层共享一个 byte 数组的存储空间。新的 ByteBuf 对象进行数据操作也会对原始 ByteBuf 对象生效。
Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝，这属于操作系统级别的零拷贝。

堆外内存

如果在 JVM 内部执行 I/O 操作时，必须将数据拷贝到堆外内存，才能执行系统调用。这是所有 VM 语言都会存在的问题。那么为什么操作系统不能直接使用 JVM 堆内存进行 I/O 的读写呢？主要有两点原因：第一，操作系统并不感知 JVM 的堆内存，而且 JVM 的内存布局与操作系统所分配的是不一样的，操作系统并不会按照 JVM 的行为来读写数据。第二，同一个对象的内存地址随着 JVM GC 的执行可能会随时发生变化，例如 JVM GC 的过程中会通过压缩来减少内存碎片，这就涉及对象移动的问题了。

Netty 在进行 I/O 操作时都是使用的堆外内存，可以避免数据从 JVM 堆内存到堆外内存的拷贝。
