Hi，我是 Chris。

最近看到 X 很多人在分享制作漂亮架构图的 Skill，毕竟写文档、做方案、讲架构的时候，最头疼的不是内容，而是画图。
Chris 一直使用 Excalidraw，画图确实很舒服，很自由，但一旦图复杂起来，排版混乱、结构不清晰、反复调整就会很麻烦了。

我最近找到一个很不错的 Skill，叫做 Excalidraw Diagram Skill，可以帮你一键生成清晰好看的图。

补充下：

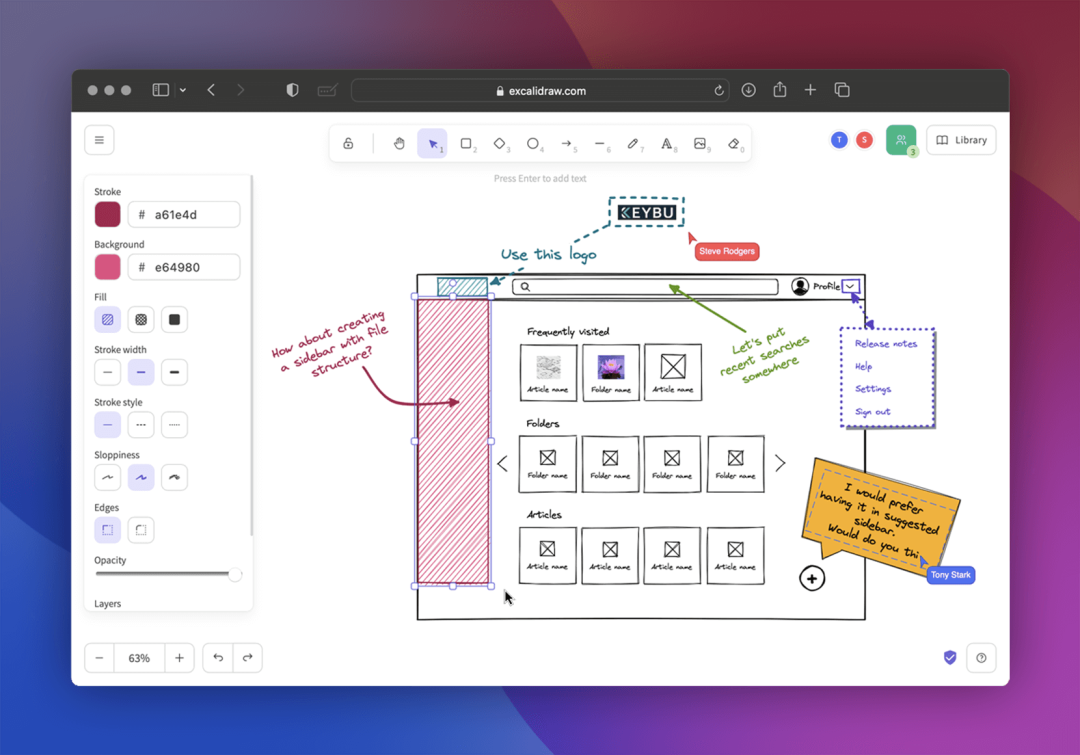

Excalidraw 是一个开源的虚拟手绘风格白板，目前有 121k Star，支持协作和端到端加密，可用于创建手绘风格的图表、线框图等。

官方网址：https://excalidraw.com/

一、项目介绍 🌈

🌟 工具名称：Excalidraw Diagram Skill

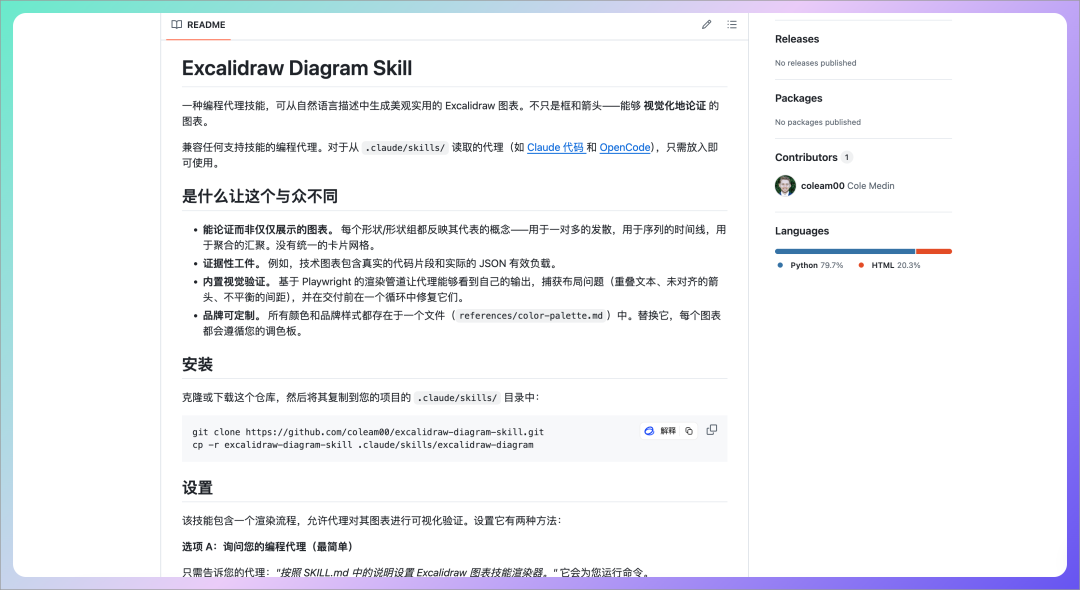

🔗 工具地址：https://github.com/coleam00/excalidraw-diagram-skill

Excalidraw Diagram Skill 是一款非常不错的 Skill，可以将自然语言描述转换为美观实用的 Excalidraw 图表。它专注于将复杂的概念和流程可视化，让沟通更清晰、更高效。

因为本身是个标准的 Skill 项目，所以可以无缝接入 Claude Code、OpenCode、CodeX 等主流 AI Agent 工具，甚至 QClaw、WordBuddy 这些工具也支持。

二、快速上手 🚀

安装方式跟其他 Skill 一样，最简单的方式就是通过对话方式让 Claude Code 等工具直接安装：

帮我安装 https://github.com/coleam00/excalidraw-diagram-skill 这个 Skill

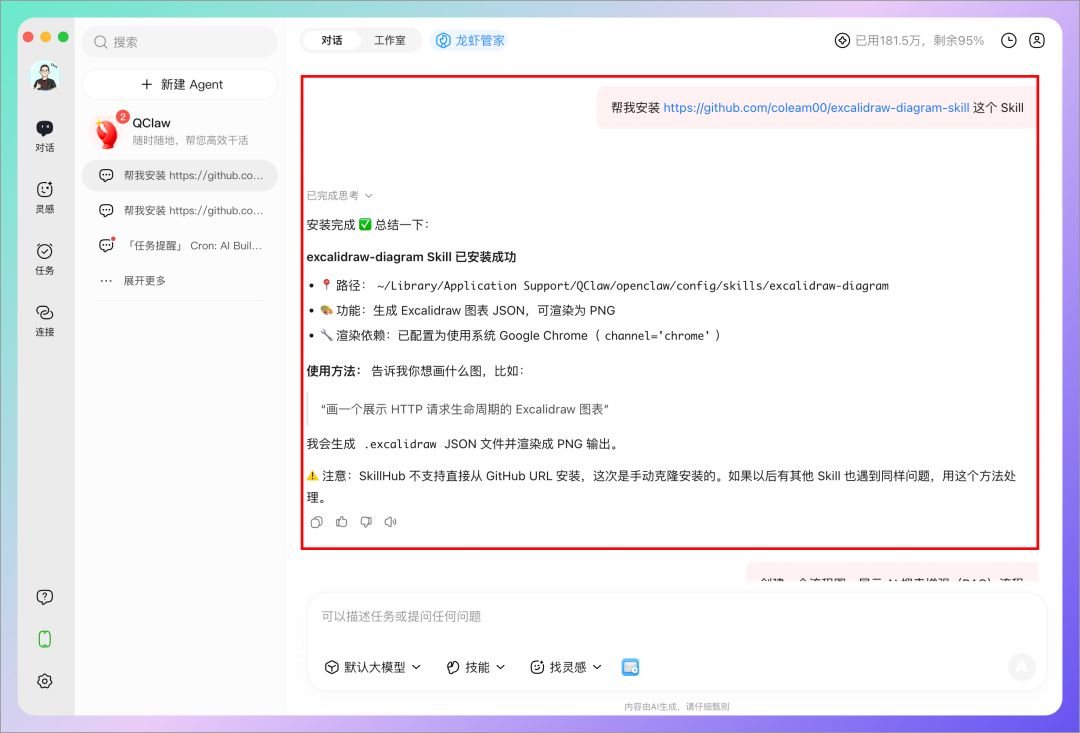

Chris 本来使用 Claude Code 安装但是一直报错，卡在 uv run playwright install chromium一个多小时，于是就换成 QClaw 去安装使用：

安装 Skill 的时候，会自动运行所需命令，安装 Playwright 依赖（用于把 .excalidraw 渲染为 PNG）。

由于 Skill 会使用 Playwright 生成图片，而 Chris 发现 QClaw 竟然会自动设置成电脑在使用的 Chrome，这样就不用去安装 Playwright 了，不错。

当然还可以使用脚本进行安装：

# 1️⃣ 克隆仓库
git clone https://github.com/coleam00/excalidraw-diagram-skill.git

# 2️⃣ 复制到你的项目技能目录
cp -r excalidraw-diagram-skill .claude/skills/excalidraw-diagram

✅ 兼容任何支持 Skills 的编码代理（如 Claude Code、OpenCode），放入 .claude/skills/ 目录即可自动识别。

Excalidraw Diagram Skill 使用起来非常简单：

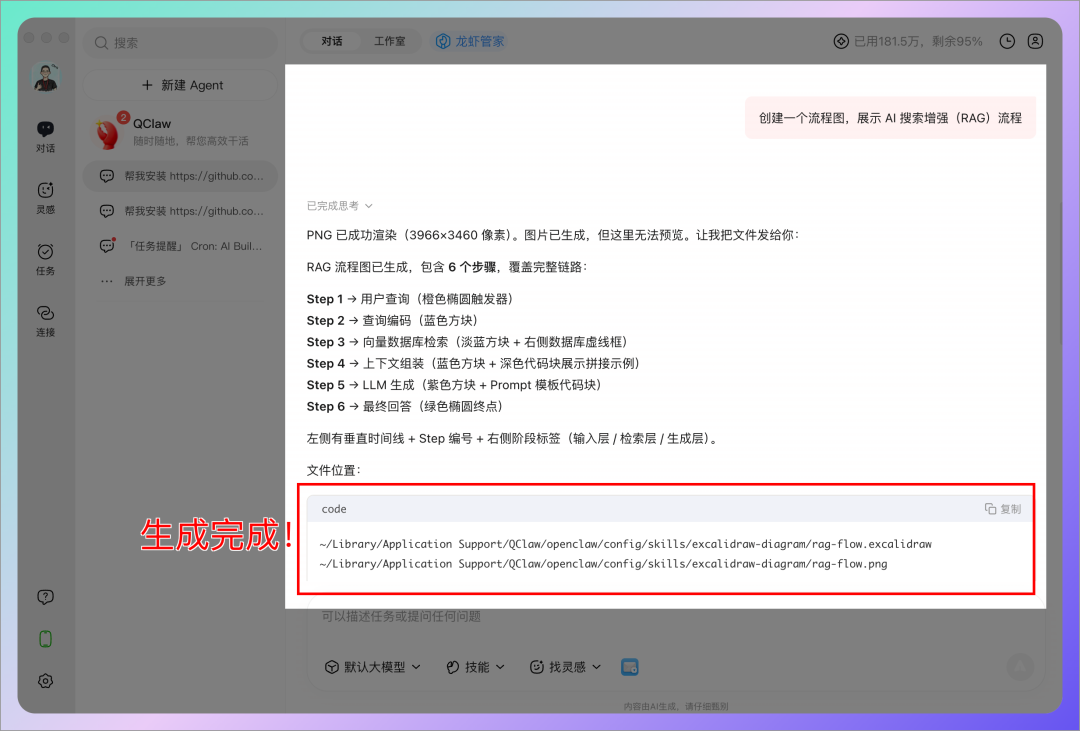

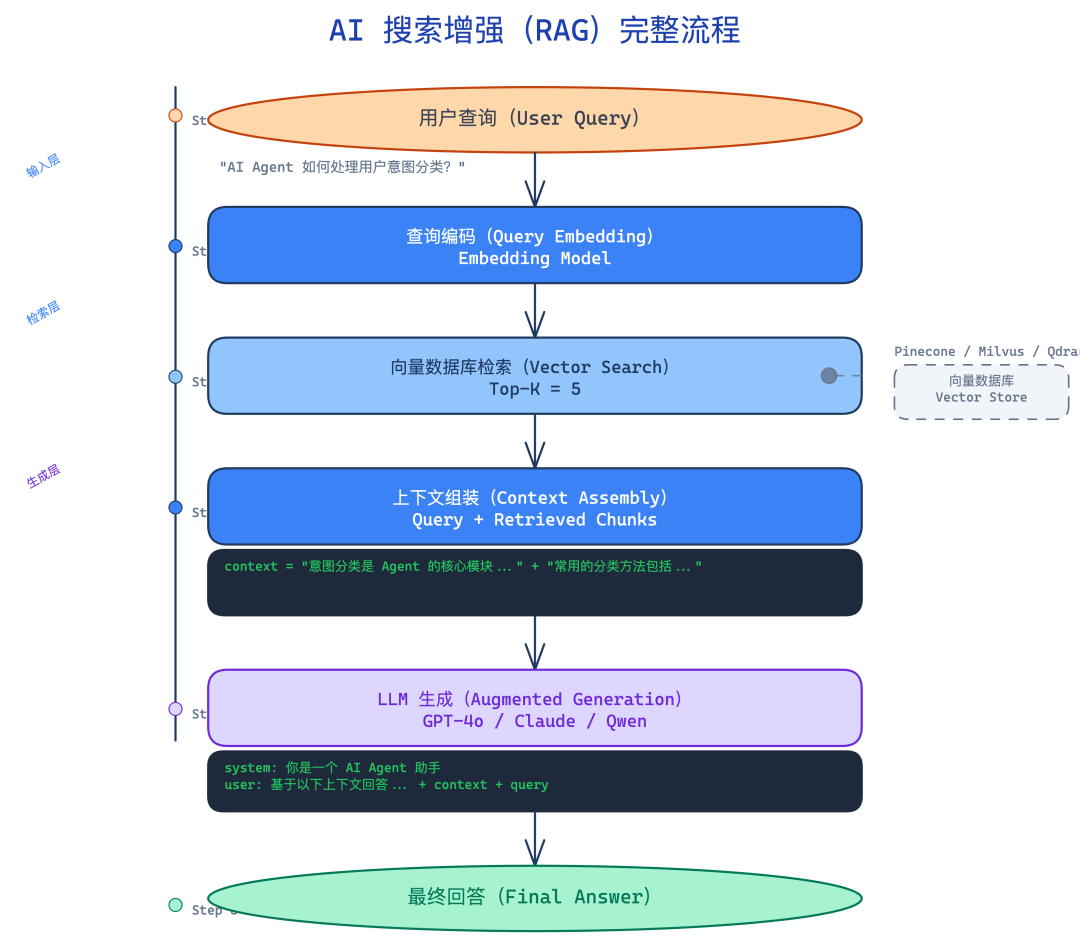

1. 输入描述：在 AI 代理中输入自然语言描述，例如 "创建一个流程图，展示 AI 搜索增强（RAG）流程"。

2. 生成图表：AI 代理会自动分析描述内容，并生成相应的 Excalidraw 图表。

3. 查看结果：查看生成的图表，并根据需要进行调整。

整个过程非常简单，几分钟就能完成从描述到图表的转换。

当然，你还可以提供更详细的指令，比如：

帮我画一个 RAG（检索增强生成）架构图，包含：
- 用户提问
- 向量化处理（Embedding）
- 向量数据库（存储知识）
- 相似度检索
- Prompt 拼接
- 大模型生成回答
- 返回结果

要求：
- 展示完整数据流
- 每个步骤用简单语言说明

生成完成后，系统会同时交付 .png 和 .excalidraw 两个文件：

• .png：高清图片，适合直接插入 Markdown 文档、飞书或 PPT 中。

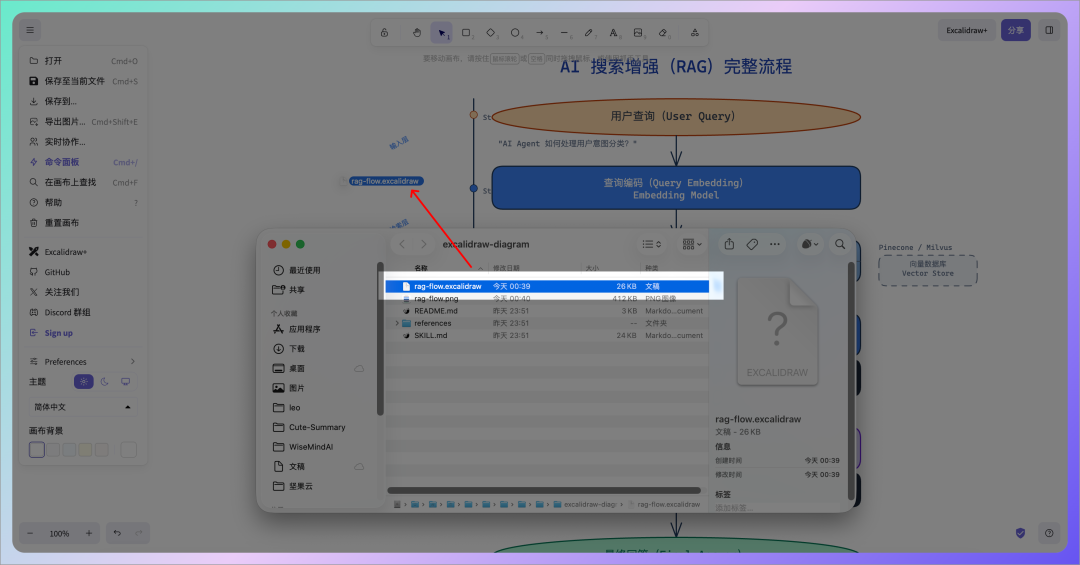

• .excalidraw：源文件，支持一键导入 Excalidraw 白板进行二次编辑。毕竟 AI 生成后，偶尔仍有局部不满足需求的地方。此时直接导入源文件手动微调（比如复杂脑图的节点位置），比自己从零拖拽快得多。

三、核心功能 🔍

1. AI 图表生成

Excalidraw Diagram Skill 的核心功能是 AI 图表生成。它能够根据自然语言描述自动生成结构清晰、风格一致的图表，包括：

• 流程图

• 组织结构图

• 技术架构图

• 系统设计图

• 其他复杂图表

2. 可视化验证

Excalidraw Diagram Skill 支持可视化验证，能够自动检测并修复布局问题，例如：

• 重叠文本

• 错位箭头

• 不平衡间距

3. 可定制品牌风格

Excalidraw Diagram Skill 支持可定制品牌风格，你可以通过修改 color-palette.md 文件来调整图表的颜色和样式，使其与你的品牌风格保持一致。

4. 兼容性

Excalidraw Diagram Skill 兼容任何支持技能的 AI 代理，例如 Claude Code、OpenCode、CodeX 等。

四、效果展示 🍭

最后，Chris 分享几张使用这个 Skill 制作的 WiseMindAI 产品相关的效果图：

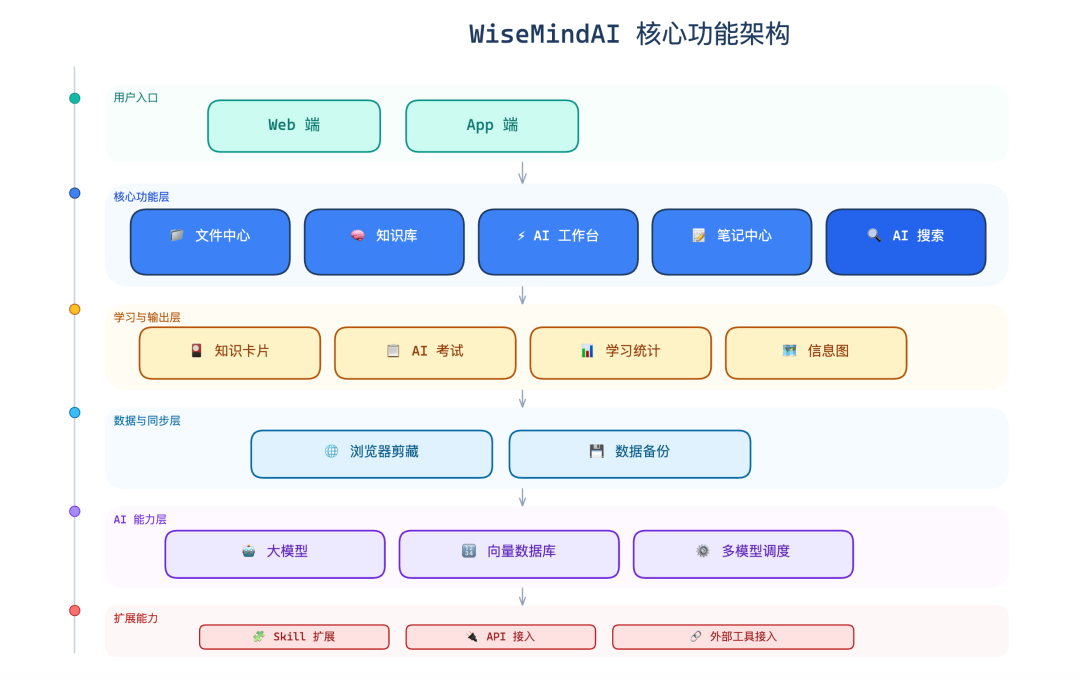

上图提示词：

帮我画一个 WiseMindAI 核心功能架构图，包含：

• 用户入口（Web / App）

• 核心功能层：

文件中心、知识库、AI 工作台、笔记中心、AI 搜索

• 学习与输出层：

知识卡片、AI 考试、学习统计、信息图

• 数据与同步层：

浏览器剪藏、数据备份

• AI 能力层：

大模型、向量数据库、多模型调度

• 扩展能力：

Skill、API、外部工具接入

要求：

• 结构从上到下

• 模块分组展示

• 简洁清晰

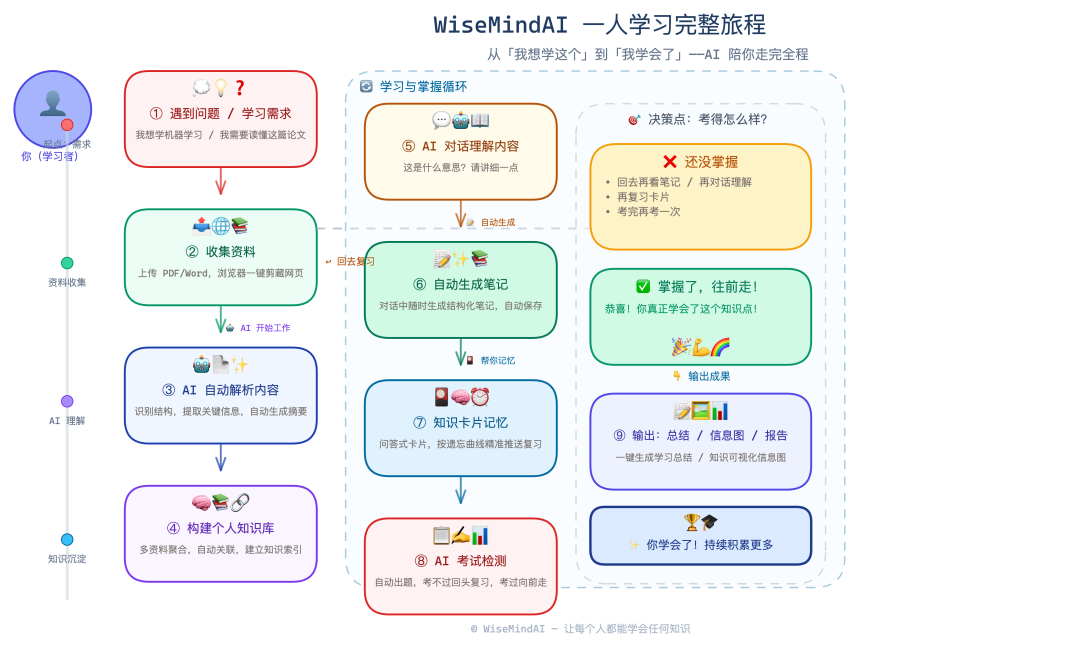

上图提示词：

帮我生成一个 WiseMindAI 用户使用场景流程图，用“一个人学习新知识”为主线，展示完整过程：

• 用户遇到问题或学习需求

• 收集资料（上传文件 / 收藏网页）

• AI 自动解析内容

• 构建个人知识库

• 通过 AI 对话理解内容

• 自动生成笔记

• 转换为知识卡片进行记忆

• 通过 AI 考试检测掌握情况

• 最终生成总结或信息图进行输出

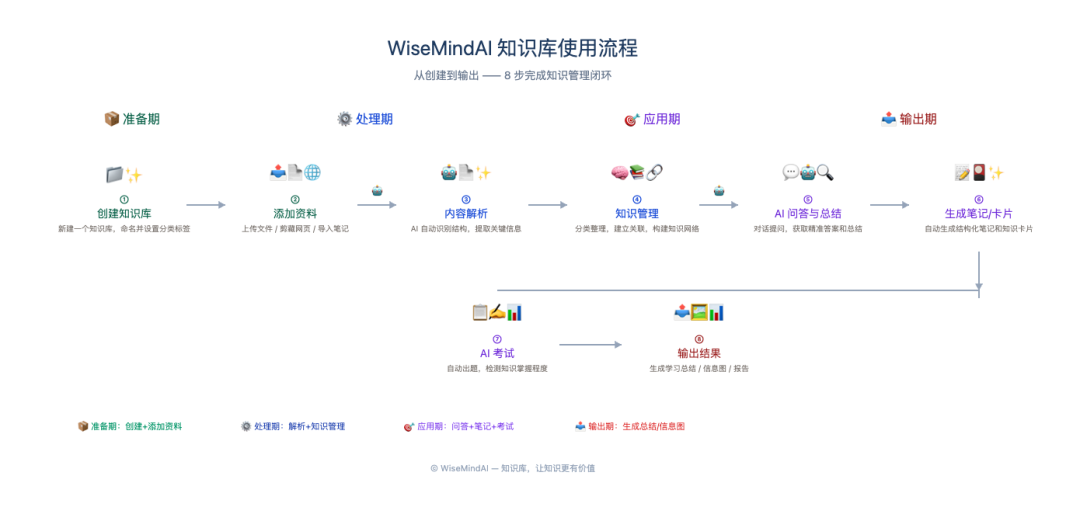

上图提示词：

帮我画一个知识库使用流程图，包含以下步骤：

1. 创建知识库

2. 添加资料（文件 / 网页）

3. 系统自动整理内容

4. AI 提问与总结

5. 输出结果（笔记 / 信息图）

要求：

• 使用简单流程图

• 每一步用一句话说明

• 风格简洁清晰

五、总结 📝

就像开头提到的，Excalidraw 手绘风的自由感很棒，但复杂图表的排版确实耗人。Excalidraw Diagram Skill 的出现，刚好补齐了这块短板。它把“构思图表”和“落地排版”彻底解耦，配合内置的视觉校验，交付效果好。

如果你经常要写技术文档、做项目演示或梳理复杂系统，Excalidraw Diagram Skill 绝对值得尝试。

欢迎评论区交流～
