手把手教你如何将立创eda工程迁移到AD（内含原理图/PCB/封装库/3D库）

---

---

前言

很多用过立创EDA的小伙伴都会被他们里面自带的库深深吸引着，同时操作也十分方便。本文将交给大家如何迁移一个已经在立创画好的工程完完全全的“拷贝”到AD。

---

一、准备工具

1.立创EDA（专业版）

一定要专业版，专业版比标准版功能多了不少，并且专业版跟标准版的工程不互通！
2.Altium Designer
3.SOLIDWORKS

注意：Altium Designer和SOLIDWORKS 最好是同版本的。即Altium Designer19对应SOLIDWORKS 2019或SOLIDWORKS <2019的版本。
AD的版本一定要比SW的版本高，否则AD会出现无法导入3D模型的情况。

二、使用步骤

1.从立创导出原理图和PCB

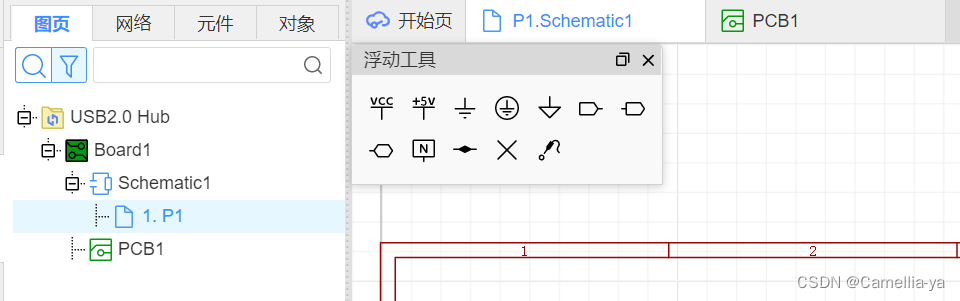

首先打开我们已经画好的工程

点进我们画的PCB，导出Altium Designer

同意，导出

注意导出的路径，然后你会得到一个压缩包，里面放着不关联的原理图和PCB，即他们两个是分开的存在

解压之后你会看到这里，这里就是你的PCB

点进Schematic1，里面是原理图

根据个人习惯你可以把原理图跟PCB放进同一个位置，现在是分开的
like this：

这个步骤可做可不做（随你=.=

2.生成原理图库和PCB库

2.1 生成原理图库

打开我们的原理图，点击生成原理图库

ok

保存一下，路径选好（我比较喜欢把他们放一起）

原理图库就完成了

2.2 生成PCB库

步骤跟生成原理图库套路一样，不说废话，直接上图

PCB库也完成了

3.导出3D库

重头戏来了，多少小伙伴用立创就是冲着他的3D库来的
继续打开我们的立创EDA，导出3D文件

选择 STEP文件，同时也要注意路径

导出之后你就会得到这样一个东东

用我们的SOLIDWORKS 打开这个.step文件，你会看到整个板子的模型

此时此刻是一整块的PCB，但我们更想要各个单独的3D封装，于是如下图：
点开显示整个板子的文件夹，里面有很多个小的文件，这里以LED为例（注：LED是你之前给元器件的位号）

点住LED.step，拖上去，跟整个板子的文件处于同级状态，如图：

接下来到保存了（还是以LED为例

选中LED.step，另存为

重命名一下，方便后面跟PCB库关联

文件类型一定要选STEP AP214（因为这个格式导出的3D模型才会显示颜色)
AP203格式是没有颜色的

点击是，因为我们现在是要把他们每个单独的分类好，我们刚刚选中哪个文件就会只输出哪个文件（刚刚选中的是LED.step所以导出的也只有LED的模型）

把全部的元器件都统一放一起（个人习惯，怎么方便怎么来

到这一步我们的3D封装库也全部导出了，接下来就是把他们都关联起来

4.将3D模型导入到PCB库

打开PCB库，放置3d，随便画一个区域

这块区域就是我随便画的
选择路径

此时此刻你之前画的区域会不见了，不要着急，真正的模型会飞到一些小角落里

然后我们需要对它进行调整角度，高度等
调角度就自行按空格，鼠标对齐

调整高度如下图：

然后保存一下就好了，以此类推。

5.把原理图和PCB关联起来

用过AD的小伙伴都知道，直接在AD上面画图是可以互相交互的，但因为我们现在是从立创导出的，所以不具备交互的功能，以下步骤将实现交互的特点：

首先，新建一个工程

添加我们刚刚导出的原理图和PCB以及封装库


然后保存一下工程，注意路径

给我们的原理图库绑定一下封装

选择我们刚刚已经绑定好3D模型的PCB封装库

绑定成功后点击可以看到3d

此时此刻虽然我们看到原理图跟PCB之间按T-C可以实现交互，但是PCB显示3D视窗时，我们的模型并没有显示出来

返回PCB库，更新所有库，就可以显示了

到这里其实我们已经完成了百分之九十了，还差最后一步，就是DRC检查。我咨询过立创的工作人员，他们说立创的规则是不支持直接导出到AD使用的，因此我们只能手动修改。
关于规则的修改，以下是我参考别人的博客，里面写的十分详细：
从PCB制造工艺参数到AD规则设置

修改完之后就全部完成了，★,°:.☆(￣▽￣)/$:.°★ 。
大家如果有什么更快的方法欢迎讨论（星星眼
