前言

一、设计GUI

1、进入APP设计界面

2、熟悉设计工具界面

3、对APP的界面进行设计

        （1）界面布局和简单编辑

        （2） 加入回调函数

二、打包成可执行程序

三、下载matlab编译运行环境

---

前言

  本文的目的是记录第一次设计GUI并打包成.exe程序，使得没有安装Matlab的电脑上也能运行该.exe程序，本文以WIN10 64bit，Matlab2020b为例，进行介绍，希望能给您带来帮助！

一、设计GUI

1、进入APP设计界面

        进入界面有两种方式：

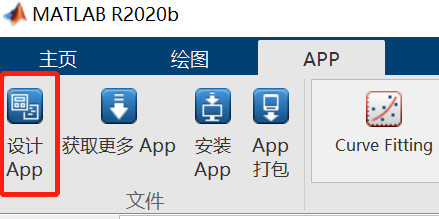

        （1）打开Matlab-找到APP工具栏-点击“设计APP”，如图1所示，即可打开一个新的界面，如图2所示，在该页面可以看到一些指南，如“快速入门”、“示例”等，可以新建“空白APP”、“两栏式APP”和“三栏式APP”；

图1 Matlab菜单操作界面

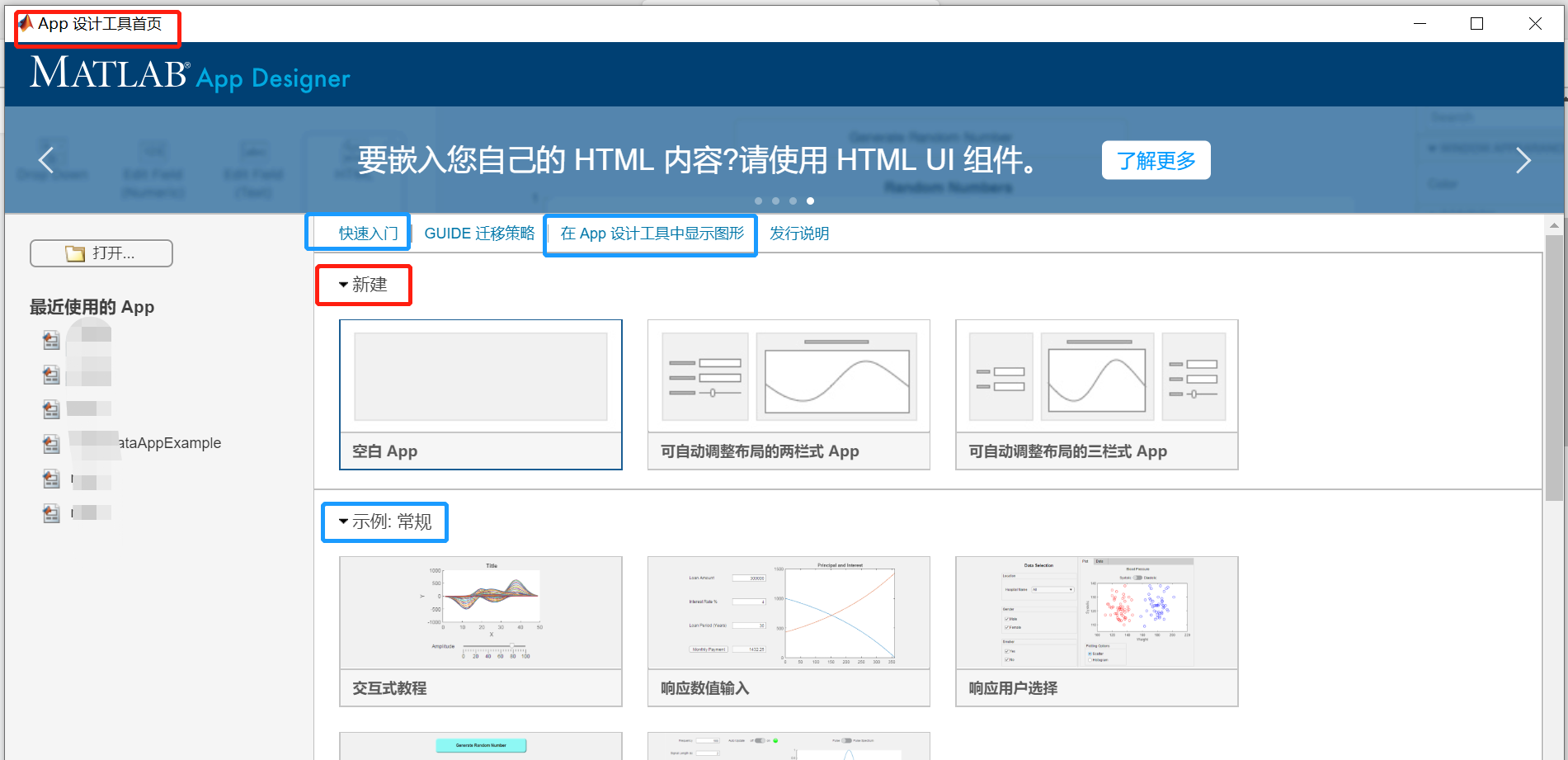

图2 APP设计工具首页

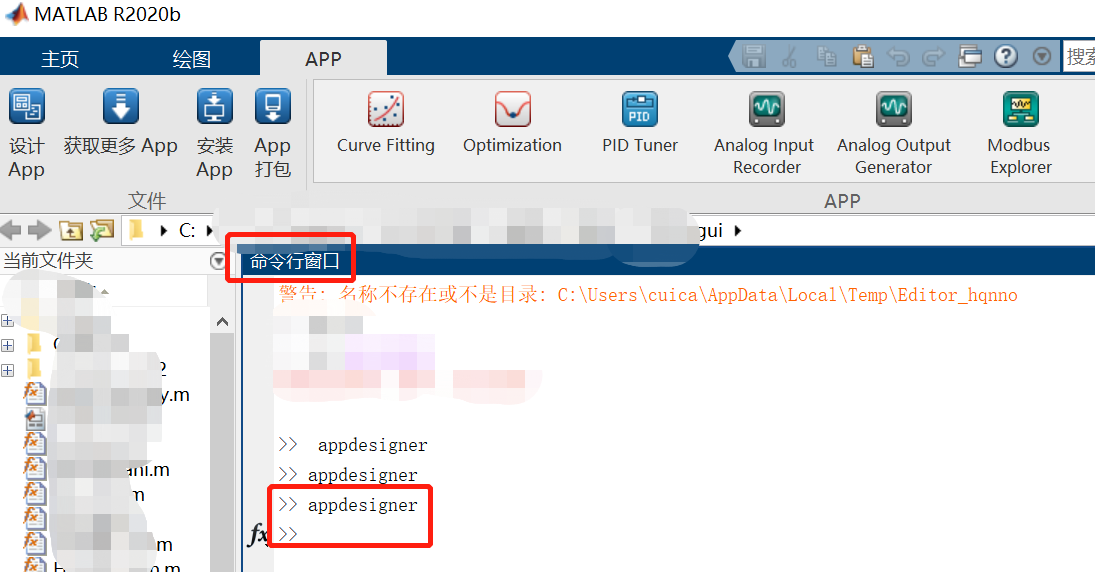

        （2）打开Matlab，在命令行窗口，输入“appdeisigner”，并回车，如图3所示，然后会出现一个app设计界面，如图2所示。

 图3 Matlab命令行操作界面

2、熟悉设计工具界面

        点击图2中的新建空白APP，会出现一个通常以app1.mlapp的形式命名的文件。下面简单介绍一下界面的布局和功能。

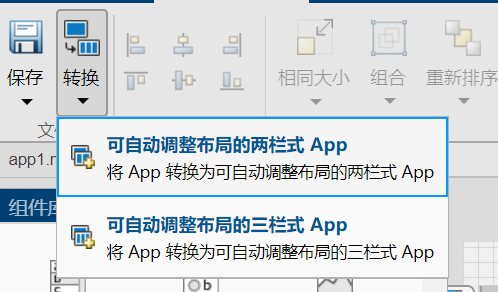

        （1）菜单栏中“转换”是把当前空白APP转换成两栏式或三栏式；

图3 APP设计工具中的转换菜单

       （2）菜单栏中“对齐、排列、间距和视图”，这些功能都是为了界面的美观、整齐而设立的；

        （3）菜单栏中“运行”，是后续对界面进行调试时的作用；

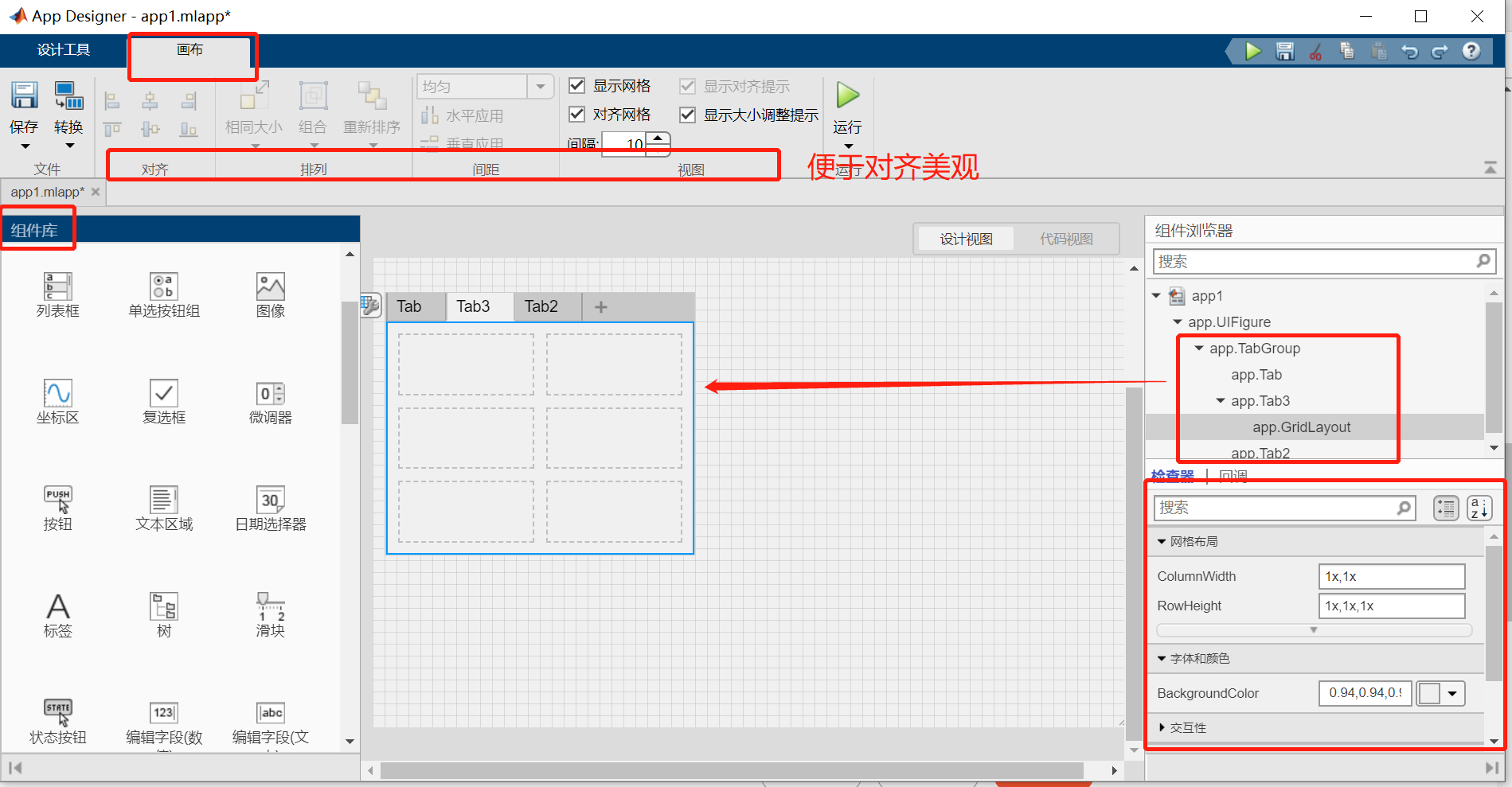

图4 设计工具的画布界面样式

       （4）设计工具界面的左侧分别有“组件库”、“容器”、“图窗工具”、“仪器”等，这些图都是可以在“设计视图”进行拖拽编辑的操作；

       （5）设计工具界面的右侧分别是左侧库中的相关内容的描述和展示，右下侧中包含了每一个组件的属性，可以在此修改位置，大小，颜色，名称等等；并且选中对应组件，右键可以进行部分编辑内容，需要自己不断去摸索。

3、对APP的界面进行设计

        （1）界面布局和简单编辑

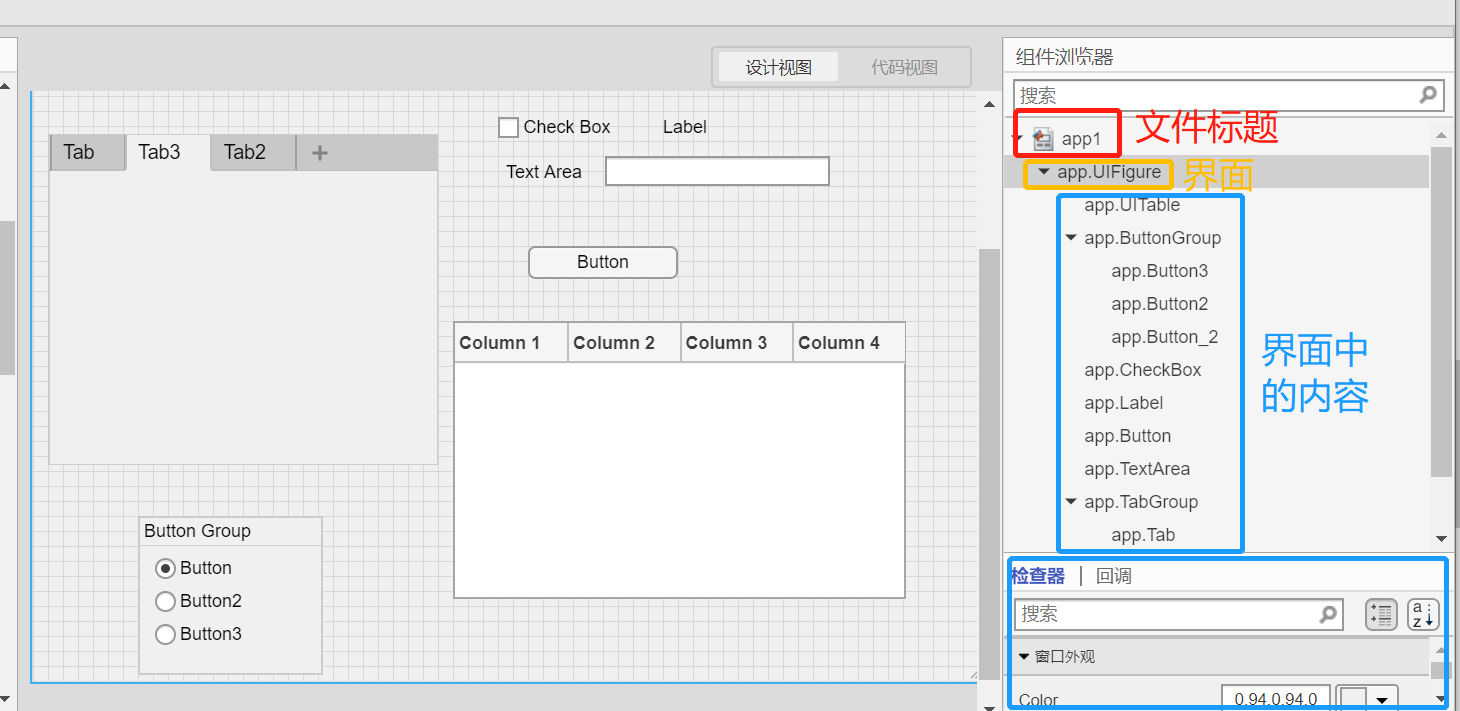

         如图5所示，我们将拖拽了部分组件形成app的界面（在“设计视图”可以看到界面的样子），在界面右侧有相应的结构，以分级形式展示，如一级为：app1，是该界面的文件名称（全称为app1.mlapp)；二级为：app.UIFigure，便是这个用户界面；三级为组件：app.UITable、ButtonGroup、CheckBox、Label、TabGroup等；四级为Group组件的子级；

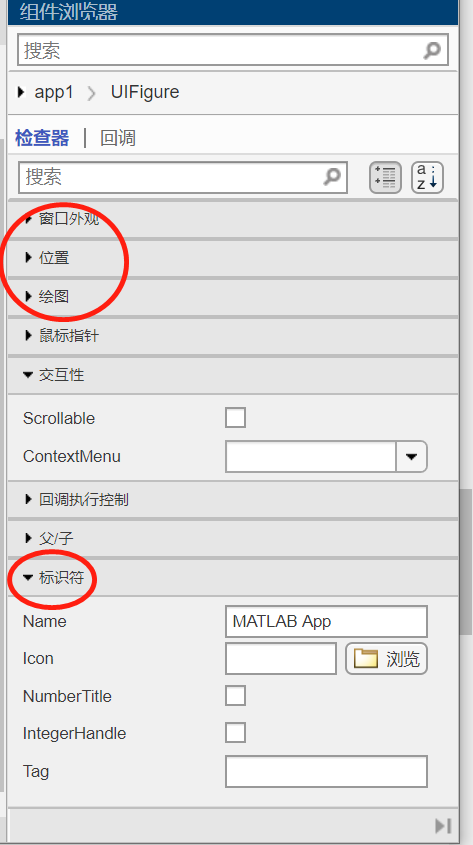

        检查器后续可以对窗口外观、颜色、标识符（名称）等进行修改，如图6所示；

 图5 app的界面

图6 检查器界面

        （2） 加入回调函数

        以界面中的Button为例，加入回调函数：选中“Button”--右键选中“回调”--选中“添加CxxFcn”回调，如图7所示，界面会跳转到“代码视图”，如图8所示：

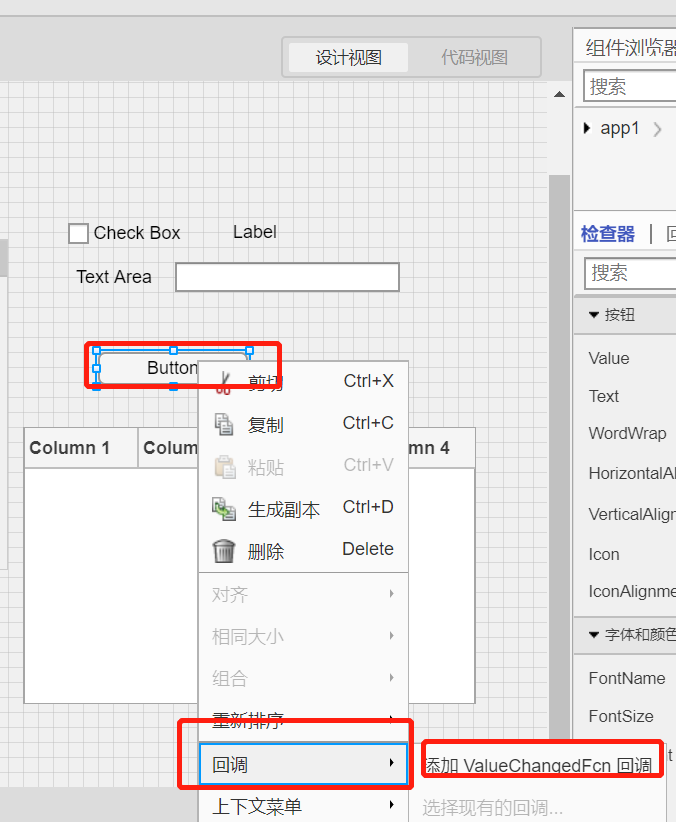

 图7 添加回调函数步骤

        值得注意的是：除去回调函数部分是白色可编辑之外，其余部分的代码为灰色，不可编辑。不可编辑部分是由设计视图拖拽组件及修改其相关参数产生的；可编辑部分则是希望设计视图中的组件产生交互行为，由开发者自行添加。

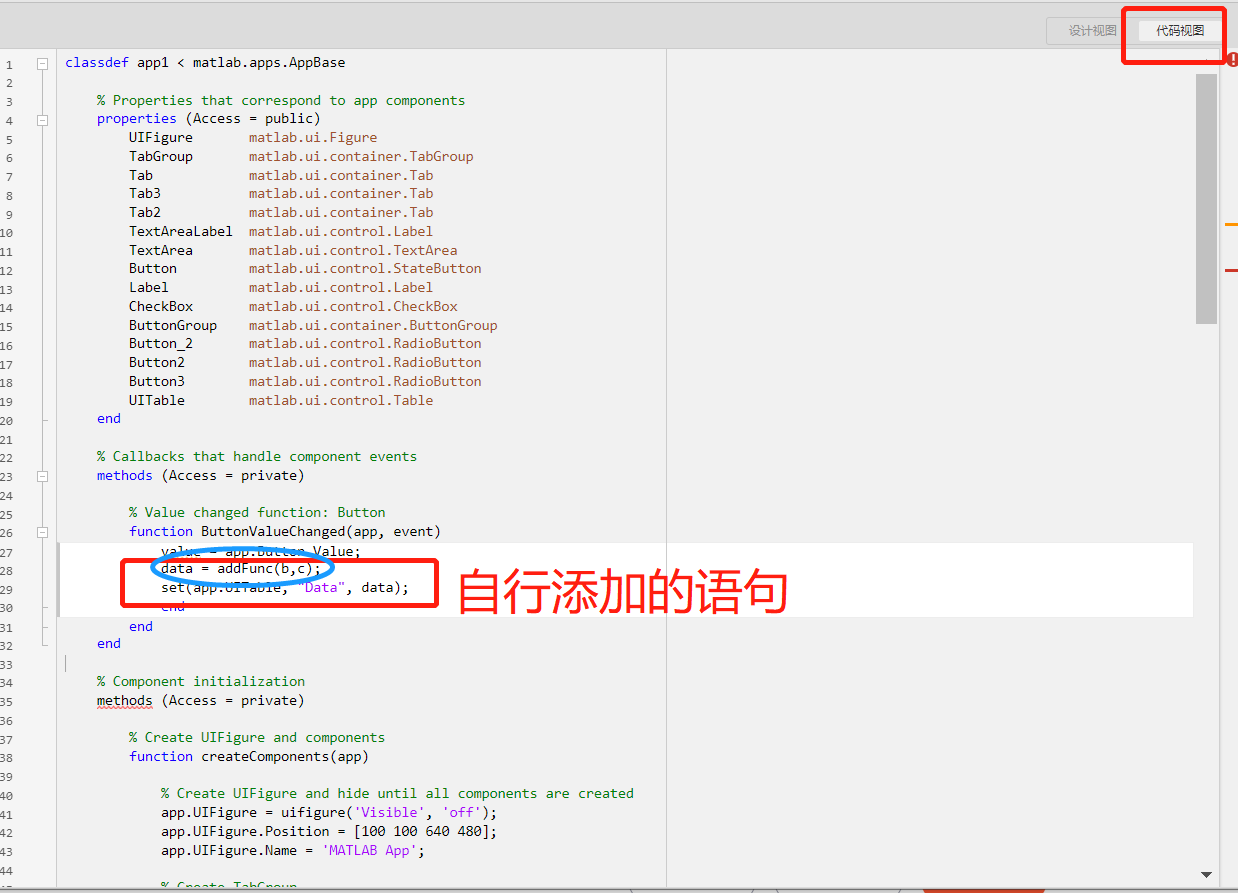

 图8 添加回调函数

        需要注意的是：图8中的示例语句 “data = addFunc(b, c)；”是需要前提由X.m文件中存在函数z=addFunc(x, y)，并且后续打包时，两者需要在同一根目录下，便于程序搜索找到。后续语句“set(app.UITable, "Data", data);”则是把函数的计算结果显示在设计的界面中的表格里。其他回调功能需要自行探索，本文只是举例说明。

        完成所需的界面设计和交互功能后，对app1.malpp进行保存，然后点击菜单栏的“运行”，即可使用该GUI界面了。但这些必须在安装Matlab2020b及以上版本上的电脑上运行。

二、打包成可执行程序

        为了使设计的界面工具脱离Matlab安装的要求，可对程序进行打包，打包过程如下：

        （1）打开Matlab--找到APP栏--选中Application Complier，如图9所示：

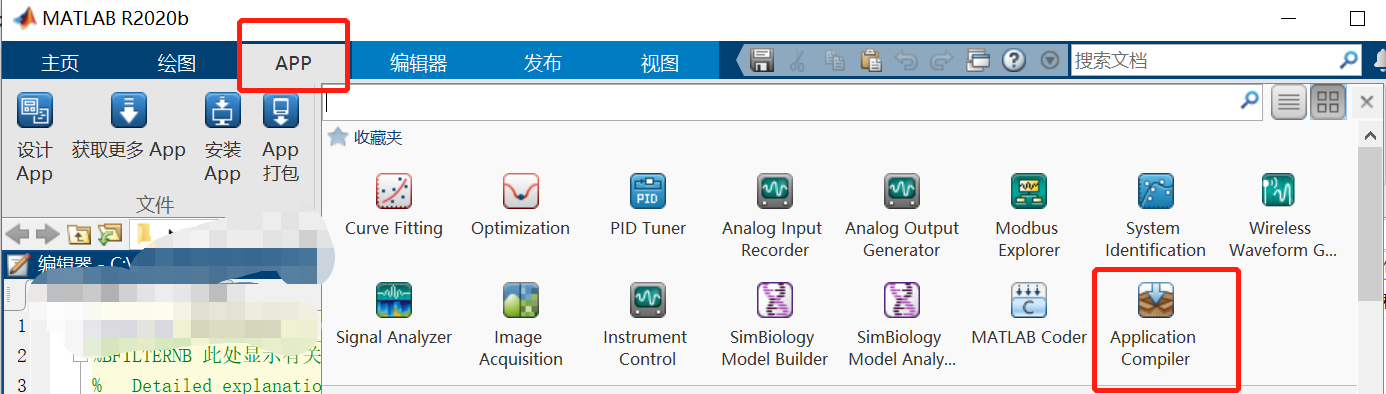

图9 打包APP程序入口

        （2）添加主程序app1.mlapp--添加app的名称，单位，介绍等--添加必须的所有文件，如界面函数中回调的函数所在的文件---进行打包（这四个步骤如图10所示），保存app1.prj工程文件到某个位置，如桌面，等待一段时间（如图11所示）；

图 10 app打包步骤

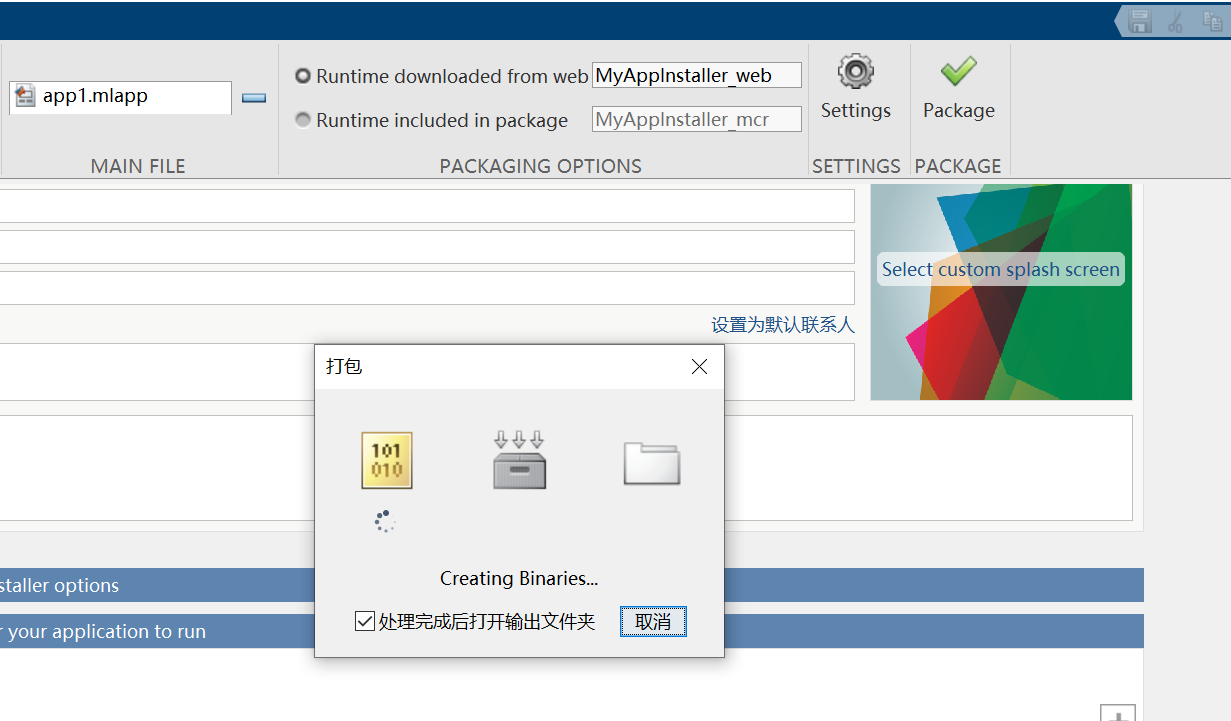

图11 打包提示信息

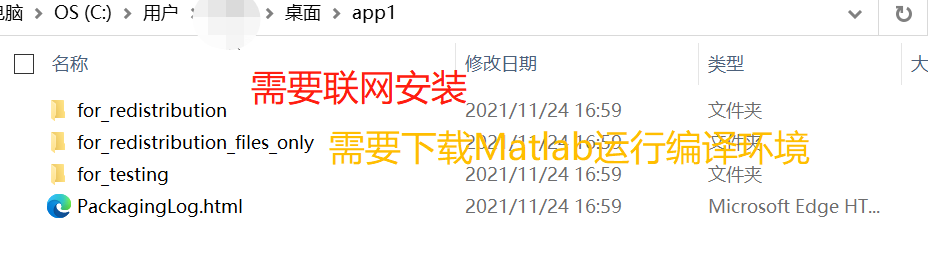

        （3）打包完成后生成《app1》文件夹，打开文件夹会看到三个子文件夹，《for_redistribution》《for_redistribution_files_only》和《for_testing》，如图12所示:

        第一个文件夹中MyAppInstaller_web.exe需要联网安装（联网的过程也是配置Matlab编译环境的过程）；

        第二个文件夹中有app1.exe、readme.txt、splash.png，readme.txt中记录了需要配置的Matlab的运行编译环境的版本要求，也就是提前下载相应的环境，离线安装环境，然后双击打开app1.exe即可使用;

        第三个文件夹笔者没有研究，应该是对app的一些记录信息。

 图12 打包app生成的内容



三、下载matlab编译运行环境

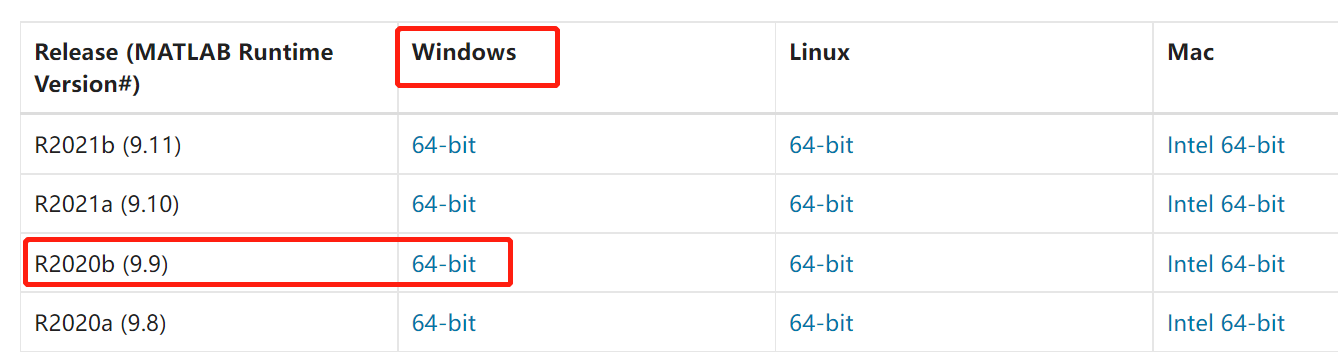

编译运行环境的下载网址：MATLAB Runtime - MATLAB Compiler - MATLAB，找到对应的版本即可
