摘要：该设计演示了称重传感器信号转换过程，将0-20mV输出电压先放大到0-5V，再转换为4-20mA标准电流信号。视频在bilibili平台展示了基于Multisim的完整电路设计实现过程，并提供相关文件下载。该方案适用于工业测量领域，实现了传感器微弱信号的标准化输出转换。

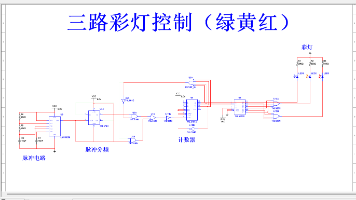

① 绿黄红三个彩灯循环闪亮，变化规律是：全灭 - 红 - 黄红 - 黄 - 绿黄 - 绿 - 绿红 - 全亮 - 全灭 - …→2秒脉冲→1秒脉冲→秒脉冲→秒脉冲→秒脉冲→秒脉冲→秒脉冲→1秒脉冲→2秒脉冲→…

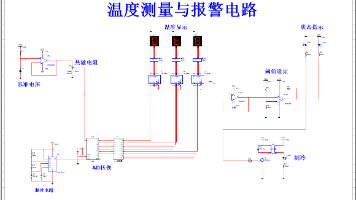

(5) 当温度高于设定温度阈值时，红灯亮报警，并启动降温单元开关；当温度恢复正常范围时，绿灯亮，关闭降温单元。(1) 设计并制作一个温度测量控制与报警电路（非MCU）；(2) 采用热敏电阻作为测温元件，设计测温电路；(3) 测温范围0-100度；(4) 采用LED显示结果；

某医院有一、三、四号病室4间，每室设有呼叫按钮，同时在护士值班室对应地装有一号、二号、三号、四号4个指示灯。现要求当一号病室的按键按下时，无论其他病室的按键是否按下，只有一号灯亮。当一号病室的按键没有按下，而二号病室的按键按下时无论三、四号病室的按键是否按下，只有二号灯亮。当二号病室的按键都未按下而三号病室的按键按下时，无论四号病室的按键是否按下，只有三号灯亮。只三号病室的按键均未按下而按下四号病

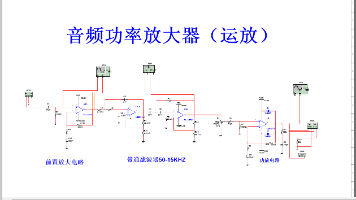

根据本次设计要求，首先通过前置放大电路放大输入端的微小信号，再通过带通滤波器实现频带的选择，最后通过功率放大器实现功率的放大，最后通过喇叭来实现播放。如下图为本次设计的原理框图。设计任务:设计一个用于多媒体音箱的音频功率放大器。（3）频率响应:50Hz~15kHz(士3dB)（2）额定输出功率:>5W(负载8欧姆)（4）电压增益:> 40dB(可调)（5）失真度:<1%(在额定功率下)（1）输入信

根据本次的设计要求，首先需要三个按键来表示抢答按键，通过编码器将按键值进行编码后进行锁存，最后通过译码器进行LED的显示。如下图为本次设计的原理框图。采用数字电路器件设计一个三人抢答器，红绿蓝三个LED点亮分别代表ABC。

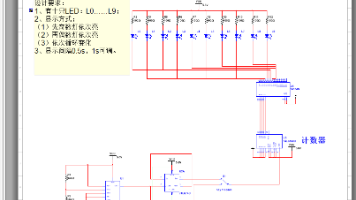

根据本次的设计要求，首先通过多谐振荡器产生2HZ脉冲，在通过分频器产生1Hz脉冲，通过开关切换，然后通过计数器实现一个循环的计数，通过译码器实现彩灯的变换。1、有十只LED：L0……3、显示间隔0.5s，1s可调。（1）先奇数灯依次亮。（2）再偶数灯依次亮。（3）依次循环变化；

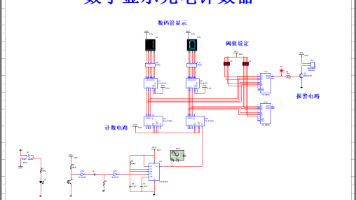

根据本次的设计要求，首先通过光电二极管实现发射电路，通过光电三极管实现接收电路，将接收过来的电路转换为计数脉冲，然后计数电路实现计数显示，通过拨码开关实现阈值的设定，当计数结果超过阈值时，蜂鸣器开始报警。1、设计一个电路，可对输入的红外光线计数，并显示计数值大小。当超过预设警戒值时，该电路报警。2、该电路可由红外发射电路、红外接收电路、计数电路和计数与显示电路、报警电路组成。

电路主要组成部分有加减法运算电路、补码电路、数码管显示电路组成。加法运算主要用74LS283实现，减法运算是通过补码的加法运算来实现的。被减数减去减数等于被加数加上加数的补码，这需要求出减数的反码，再在结果上加 1 得到补码，然后加到被减数上，这样相加的结果仍是补码，如果结果是正数，运算结果不变，如果是负数，对运算结果进行求补码运算可得到相应的原码，从而在数码管上显示。（3）数码管显示输入的加数、

3．设置外部操作开关，控制计时器的清零、启动、暂停和连续功能；4．计时器递减到零时，数码显示器不能灭灯，应发出光电报警信号。1．具有显示30S的计时功能；2．计时器30S递减计时器；
