L2| Plane| GND平面| 1oz|| L3| Plane| Power平面| 1oz|| BOT| Signal| 底层走线| 0.5oz|| TOP| Signal| 元件放置/走线| 0.5oz|| 层级 | 类型| 用途| 典型厚度 || 线宽| 5-8mil|- 设置铜皮与走线间距（推荐8-10mil）

高速信号直连：缩短高速信号（如DDR、PCIe、LVDS）的走线长度，减少延时和反射。- 差分对等长：差分信号（如USB、LVDS）需严格等长、对称走线，误差控制在5mil内。- 接口器件靠边：连接器（USB、HDMI）、开关、指示灯等靠近板边，方便装配和操作。- 滤波器件靠近源头：如TVS管、磁珠、滤波电容靠近干扰源（如电机、继电器）放置。- 按功能分区：将电路划分为模拟区、数字区、射频区、电源

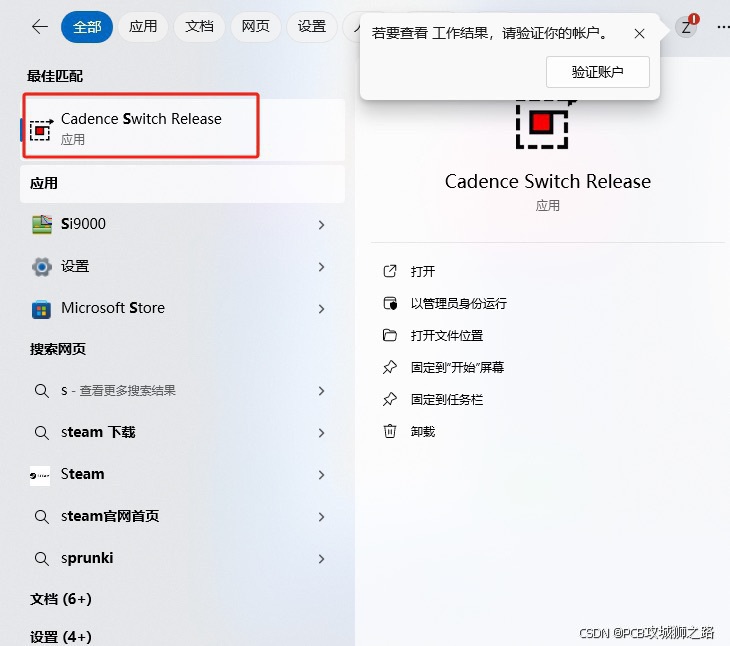

1，不同版本的软件安装在了不同的盘下面，导致我软件使用不了，后来给两个版本软件安装在同一个目录下，便可以使用了。可以加我个人联系方式拿资料或交流Cadence PCB设计问题。2，如何切换不同版本的软件？
