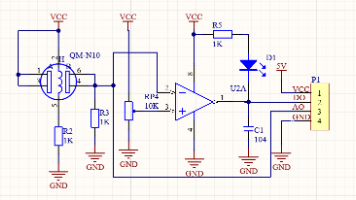

MQ-2型烟雾传感器原理图供电引脚，支持5V电压范围。接地引脚。输出一个高电平或低电平的数字信号，可以连接到微控制器的任何数字输入引脚。模块上有一个电位器RP4（可调电阻），可以旋转它来设定一个气体浓度的阈值。模块内部的比较器电路会持续将传感器信号与这个阈值进行比较。当气体浓度低于阈值时，DO输出高电平（例如5V或3.3V当气体浓度高于阈值时，DO输出低电平0V输出一个连续变化的模拟电压信号，必须

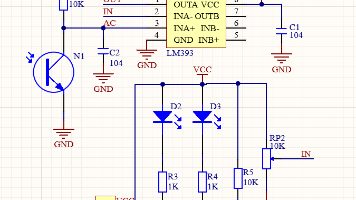

火焰传感器原理图使用的火焰传感器是一个模块，外接出来的四个引脚是指P1的四个引脚供电引脚，支持3.3V至5.5V电压范围。接地引脚。输出一个与检测到的火焰红外线强度成正比的连续变化的电压信号，范围一般在0V ~ VCC之间。例如，使用5V供电，输出范围就是0~5V。当你需要知道火焰的大致距离或相对强度时使用。微控制器通过ADC（模数转换器）读取这个电压值，并将其转换为一个数字。输出一个高低电平信号

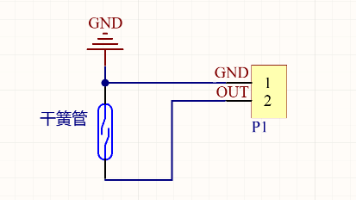

门磁感通模块原理图GND(1)：接地引脚。OUT(2)：电路导通时输出低电平，电路断开时输出高电平。原理图中的电路是比较常见的用法，这个模块一般会使用在门上。当门磁模块是闭合的，就是门窗状态是关闭时，干簧管内部的两个干簧片是闭合的，输出一个低电平；当门磁模块是打开的，也就是门窗状态是被打开的，两个干簧片就会打开，输出一个高电平。

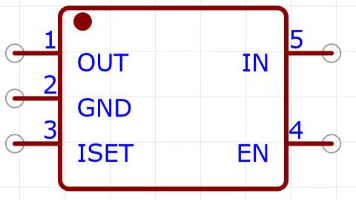

SY6280是一款智能功率开关芯片，通过MCU的GPIO信号控制强电回路通断。其核心功能包括：5V电源输入(IN)、负载输出(OUT)、使能控制(EN)以及电流限制设置(ISET)。当EN为高电平时开启开关，OUT输出约5V；低电平时关闭开关，OUT通过内部150Ω电阻放电至0V。通过ISET外接6.8K电阻可将电流限制设置为1A。该芯片集成了多种保护功能，相比传统继电器具有更快响应、更小体积和更
