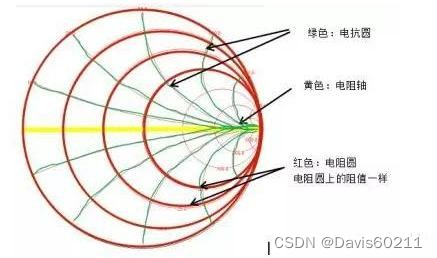

上面说过，Smith圆图上半部分表示感性区域，下半部分表示容性区域，贴片馈电处添加圆环型缝隙可以增加天线的容性，故可以使圆图中的圆圈下移。从图中经过圆心的两个圆分别是50欧姆的电阻圆和电导圆(以特性阻抗为50Ω为例)， 圆上的电阻值不会变化，变化的是电抗的值；​B.最大的圆代表0Ω、也就是没有电阻，上面都是电抗(r=0)；VSWR=2时的圆的半径≈1/3D，大概就是把直径分成三等份。VSWR=3时

​所谓微带天线的小型化，就是在保持天线谐振频率不变的前提下，减小天线的尺寸；等价地，也可以认为是，在保证天线总体尺寸不变的情况下，降低天线的谐振频率。天线的性能与其在自由空间的波长是密切相关的，因此天线尺寸的减小，势必会影响天线的其他性能，比如说带宽、增益、方向性的恶化等等。因此，目前微带天线小型化的研究重点主要在减小天线尺寸的基础上，尽量不改变天线其他一些重要性能。

例如要在Y方向增高把面变成物体，就设置dY为物体高度即可；线变成面的话设置成长度即可。
