一、前言

（注：一切分享和教学仅供学习或参考）

本来准备开一个有关电子硬件的大坑，还准备写CAN总线的文章，但是光是买这些器件都好贵，这时本躯想起来大学的时候学过Proteus这个仿真软件，可以直接将代码导入原理图中测试，非常强大。不过当时只是跟着老师步骤走，根本不算会这个软件，所以本躯准备开一个保姆式教学，以便初学者快速上手在Proteus点亮属于自己的第一个Led。

---

二、Proteus8和Keil5

已经下载好的可以不看这一章，但需要注意的是，Proteus需要下载8.15或8.17版本。

2.1 Proteus下载、简介

Proteus软件推荐大家下载8.15之后的版本，主要因为8.15后的版本适配的MCU更多，比如我们常用的stm32f103C8只有在8.15及之后的版本才能找到。

Proteus最新版下载见下链接↓

【2025最新版】Proteus下载安装保姆级图文教程（附Proteus8.17安装包）-CSDN博客

---

Proteus是由英国Labcenter Electronics公司开发的电子设计自动化（EDA）工具，主要用于电路设计、仿真和PCB布局。其核心功能包括：

• 电路仿真：支持模拟电路、数字电路及混合信号电路的仿真，内置丰富的虚拟仪器（如示波器、逻辑分析仪）。
• 微控制器仿真：提供多种MCU模型（如8051、PIC、ARM等），可直接运行编译后的固件进行协同仿真。
• PCB设计：从原理图到PCB布局的一体化流程，支持3D预览和多种制造文件导出格式。
• 元件库丰富：涵盖数千种常用元件模型，支持用户自定义元件。

典型应用场景包括嵌入式系统开发、教学实验、电子竞赛及工业级电路设计验证。

简单来说，这能让我们方便的进行的设计验证和测试，具有强大的电路仿真能力。（不用花冤枉钱买一堆元器件啦）

2.2 keil5 下载、简介

Keil5大家肯定不陌生了，我是很久之前下载的Keil5了，所以随便找了个链接。

Keil5下载参考下链接↓

STM32入门(一)：Keil_5下载和安装教程_keil uvision5-CSDN博客

---

Keil5（现为Keil MDK）是ARM公司推出的嵌入式开发工具链，专注于ARM Cortex-M系列微控制器的软件开发，主要特性如下：

• 集成开发环境（IDE）：提供代码编辑、项目管理、编译调试一体化界面，支持C/C++语言。
• 编译器与调试器：内置ARMCC编译器，支持实时调试（JTAG/SWD接口）与性能分析。
• RTOS支持：集成μVision调试器，兼容FreeRTOS、RTX等实时操作系统。
• 中间件与库：包含CMSIS标准库、硬件抽象层（HAL）及各类外设驱动。

广泛应用于物联网设备、汽车电子、工业控制等领域的固件开发，与Proteus联用可实现软硬件协同验证。

---

三、原理图

OK啊也是到了实操时间，下面开始保姆式教程↓

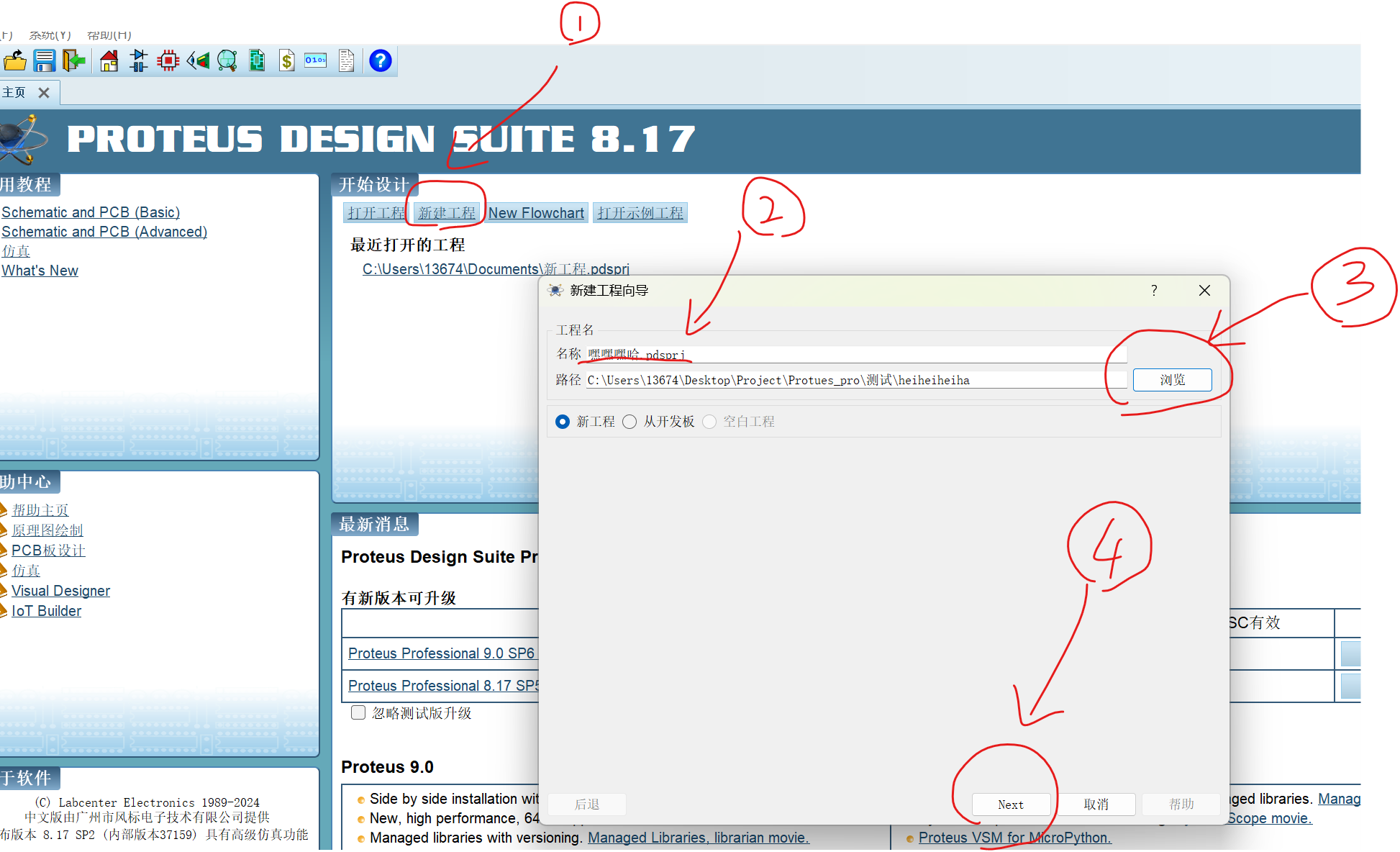

1.新建工程 2.设置你的工程名 3.选择工程保存的文件夹 4.点击next

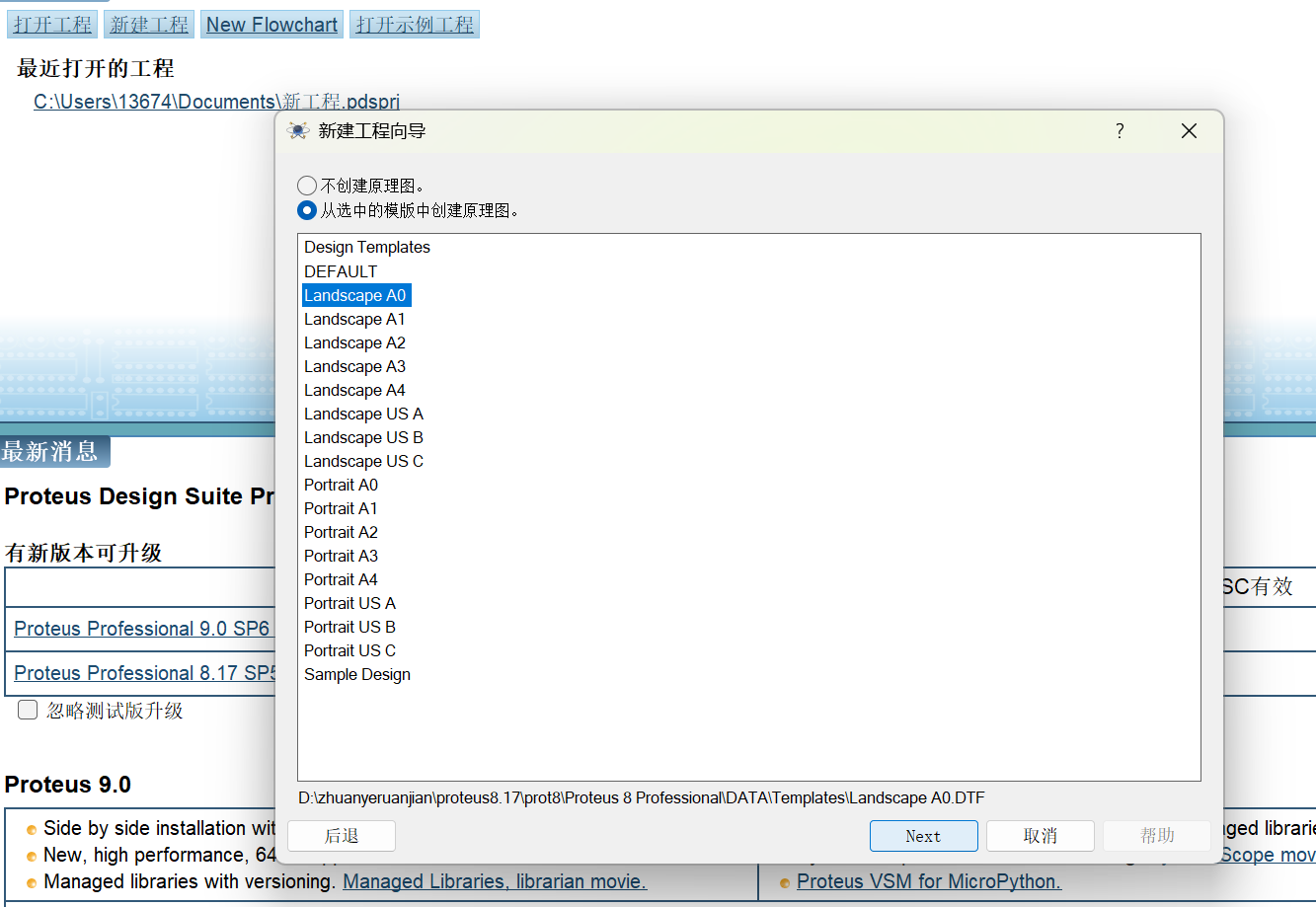

5.选择你的原理图，我一般用A0 6.点击next

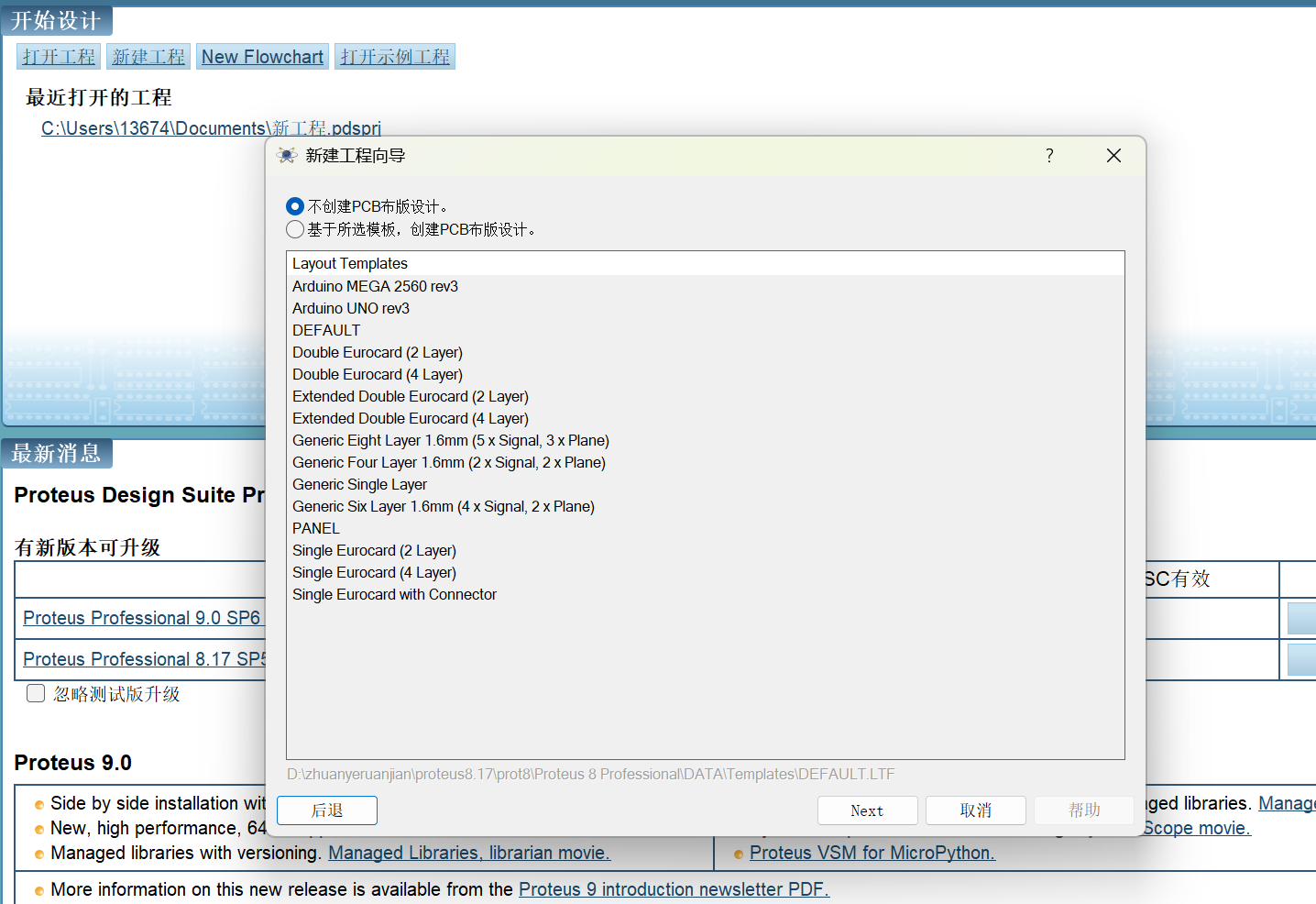

7.在这里我们不需要PCB，所以选不创建PCB 8.点击next

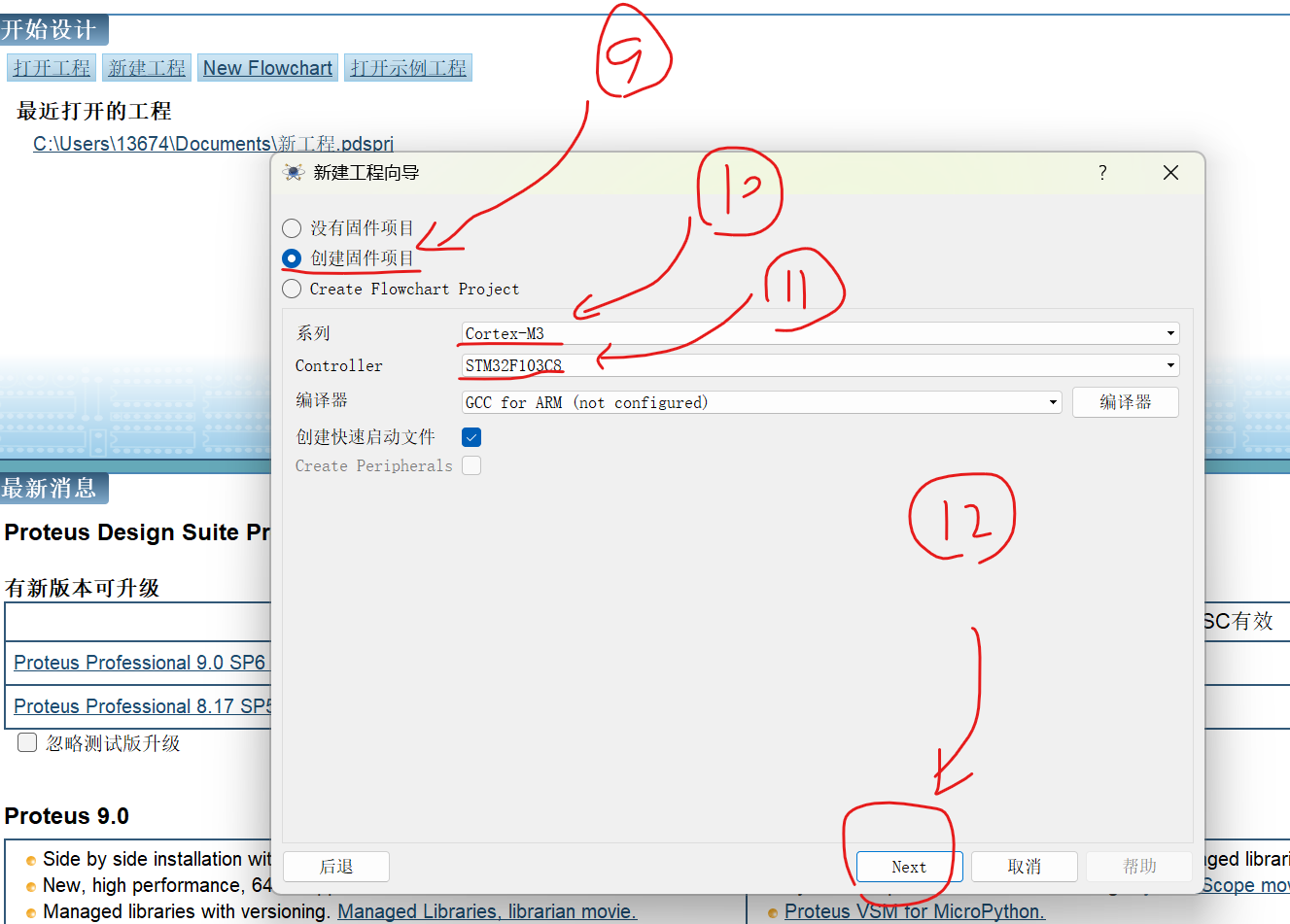

9.点击创建固件项目 10.我们这里选择Cortex-M3系列MCU 11.我们这里选择STM32F103C8单片机

12.点击next

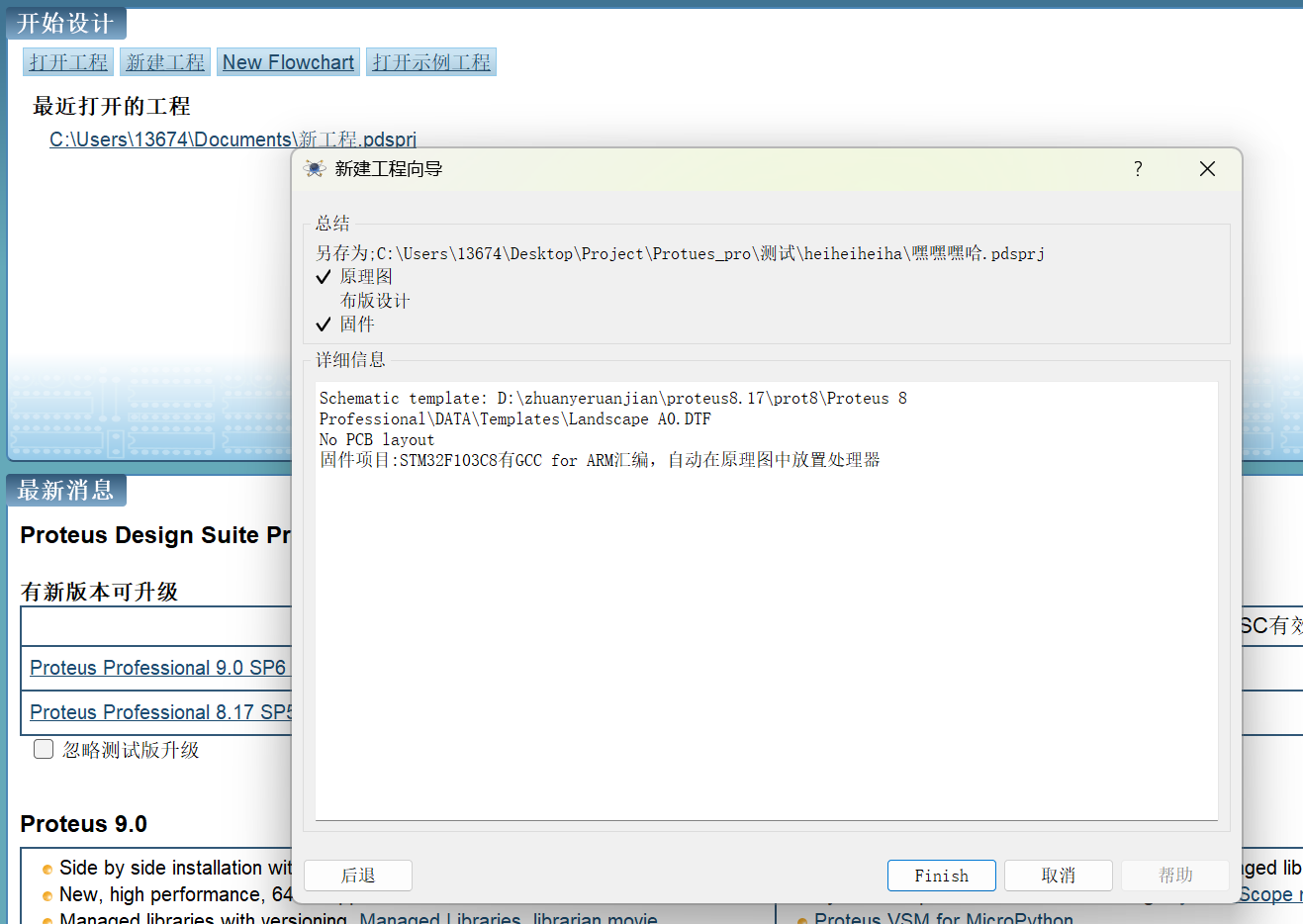

13.点击Finish！！！

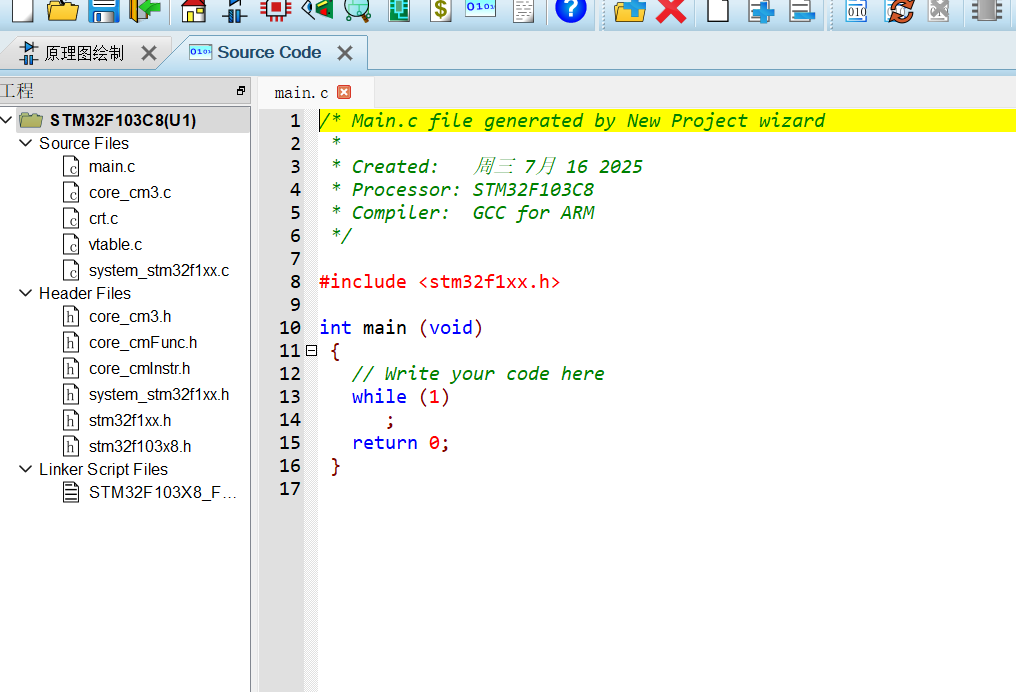

14.OK啊我们也是开始原理图设计了，现在直接把Source Code×掉，我们不用它（SC：你不必嘲笑我的废物，因为我不会成为你的IDE或调试器）。

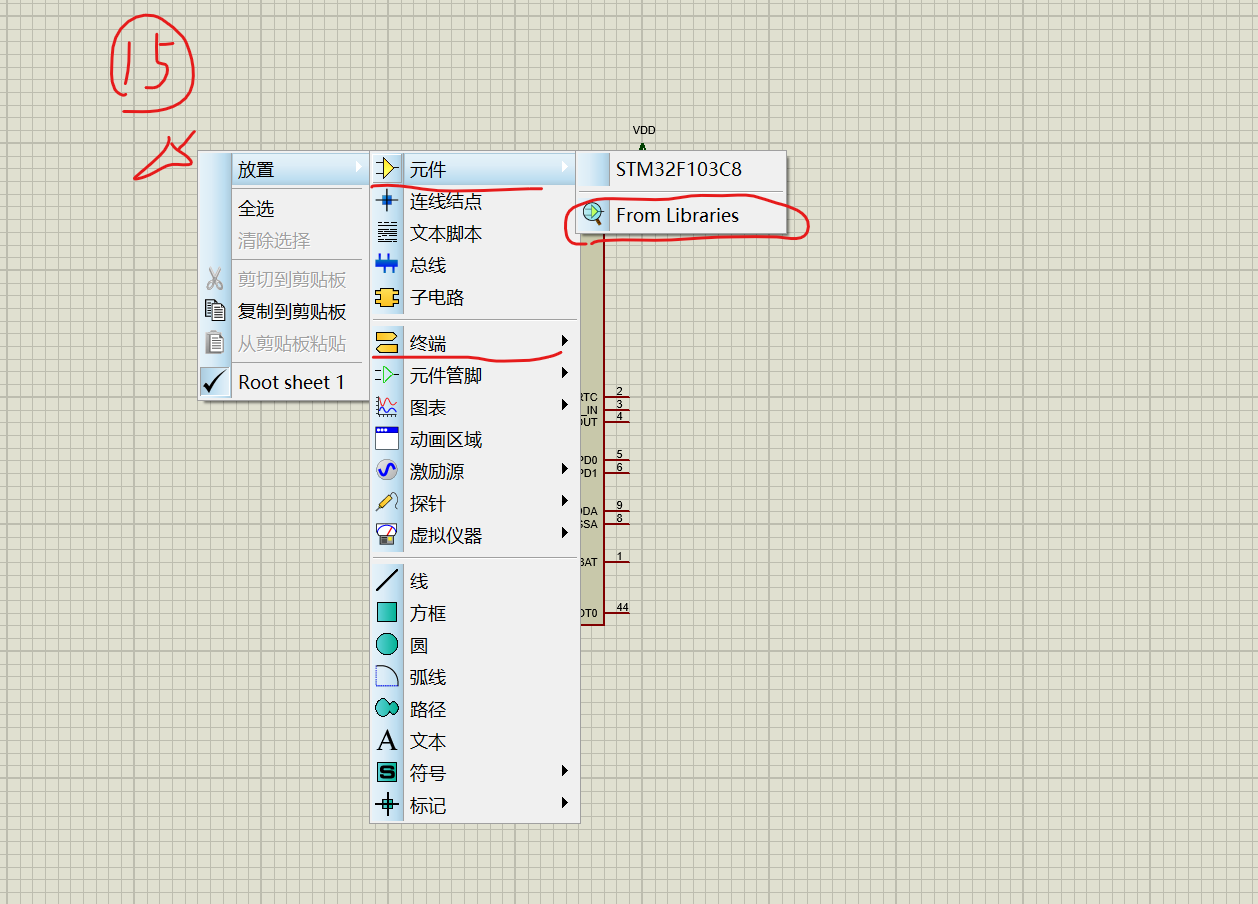

15.在原理图上右键，可以召唤出妙妙小工具，元件中的“From Libraries”可以找到绝大多数常用元器件，在终端里可以找到我们常用的power和ground等

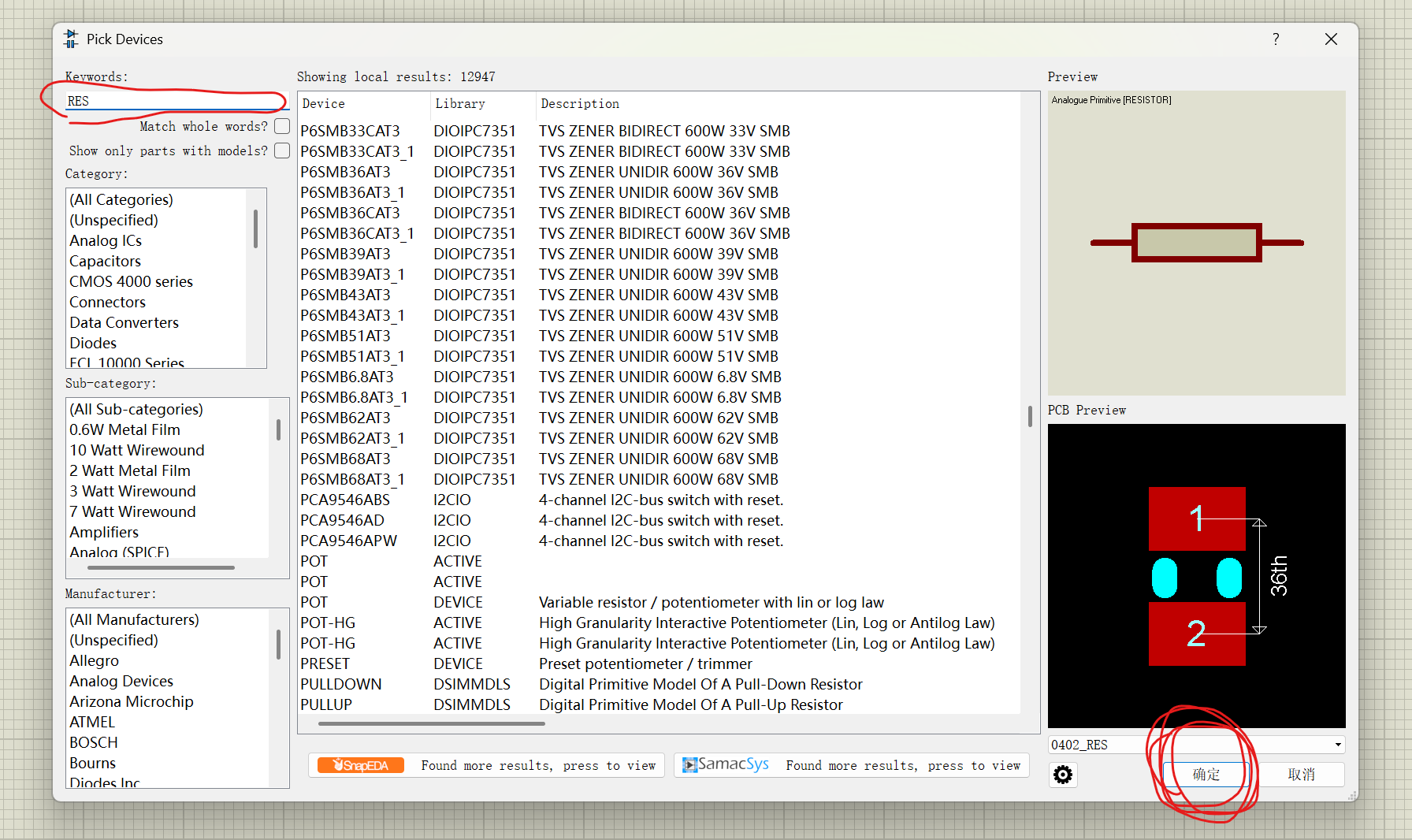

16.在“From Libraries”中的Keywords栏搜索元件关键词，找到后点击“确定”就可以加入我们的手牌！

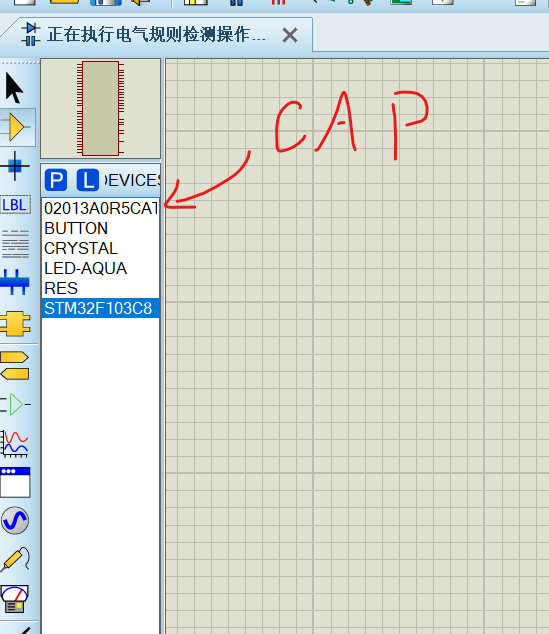

17.根据这些元器件的名称一个个添加进来

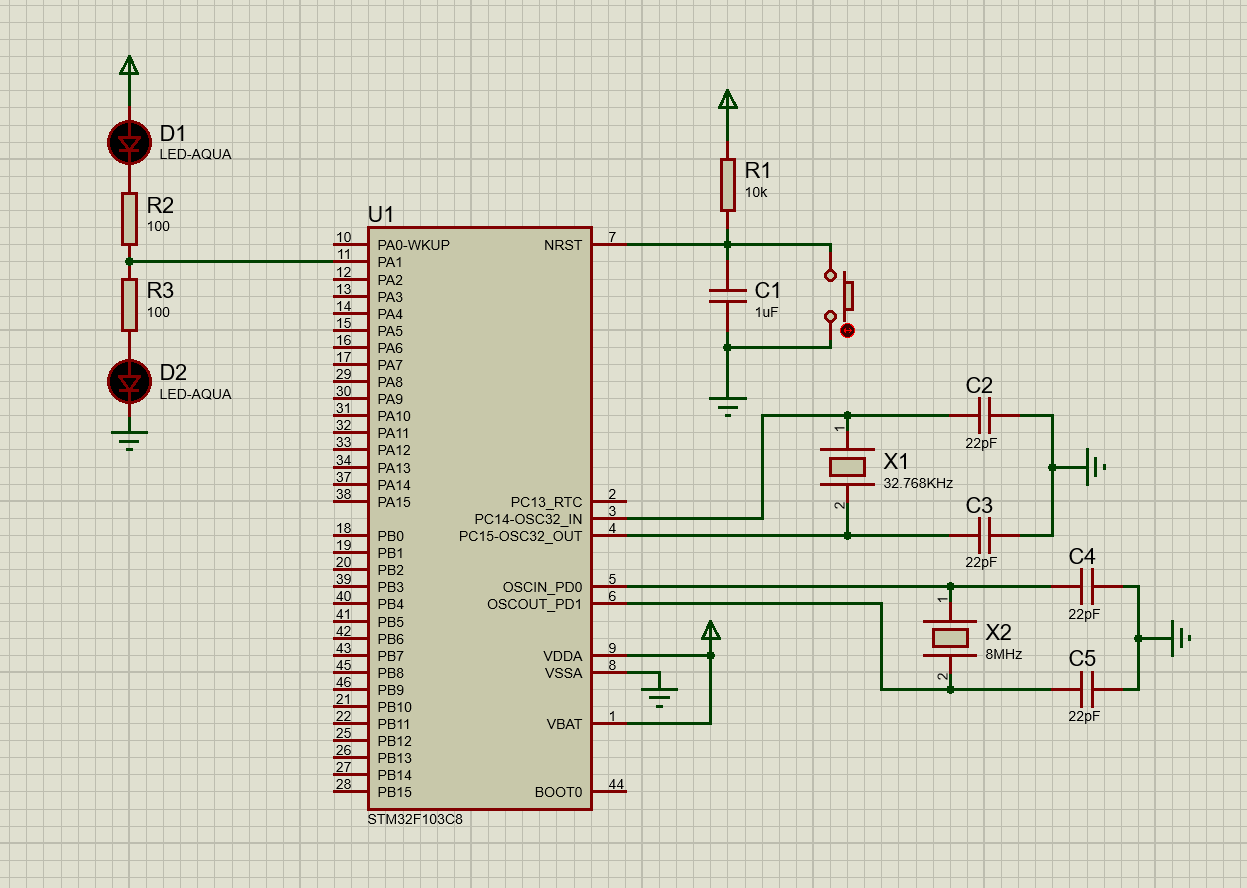

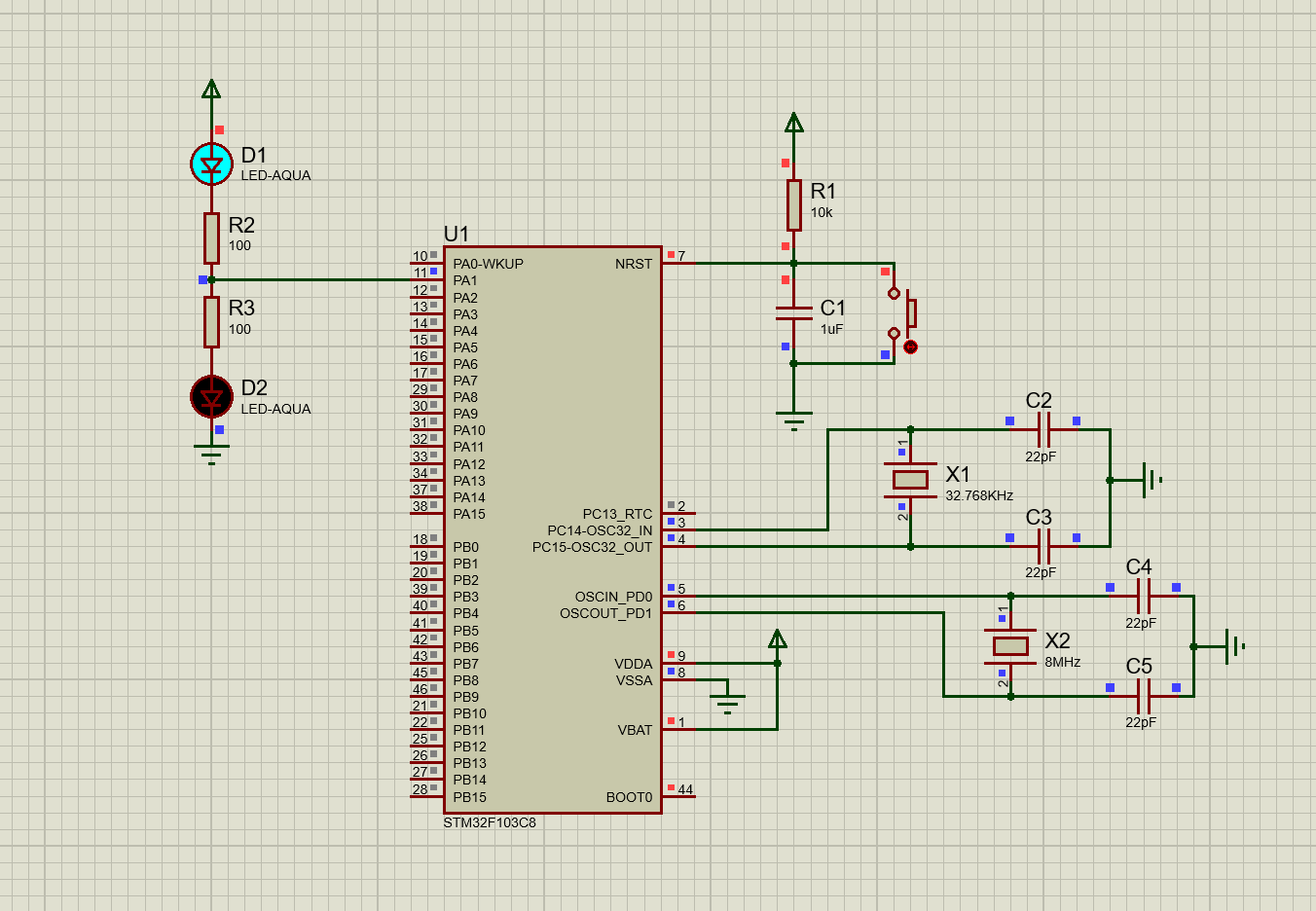

18.根据我的原理图画出来吧，当然，右边这些最小系统应该是可以不画的，但是我是强迫症。

---

四、C程序

Keil5就不教学了，程序太简单了不描述了，直接把源程序贴出来了，在我的资源那里也可以直接免费下载Hex文件哦

---

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
    //配置IO口——A1口为推挽输出模式、50MHz并开启；
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	while (1)
	{
        //打开、延时、关闭、延时实现闪烁效果
		GPIO_ResetBits(GPIOA, GPIO_Pin_1);
		Delay_ms(500);
		GPIO_SetBits(GPIOA, GPIO_Pin_1);
		Delay_ms(500);
	}
}

---

Delay.c

#include "stm32f10x.h"

void Delay_us(uint32_t xus)
{
	SysTick->LOAD = 72 * xus;				//设置定时器重装值
	SysTick->VAL = 0x00;					//清空当前计数值
	SysTick->CTRL = 0x00000005;				//设置时钟源为HCLK，启动定时器
	while(!(SysTick->CTRL & 0x00010000));	//等待计数到0
	SysTick->CTRL = 0x00000004;				//关闭定时器
}

void Delay_ms(uint32_t xms)
{
	while(xms--)
	{
		Delay_us(1000);
	}
}

---

Delay.h

#ifndef __DELAY_H
#define __DELAY_H

void Delay_us(uint32_t us);
void Delay_ms(uint32_t ms);

#endif

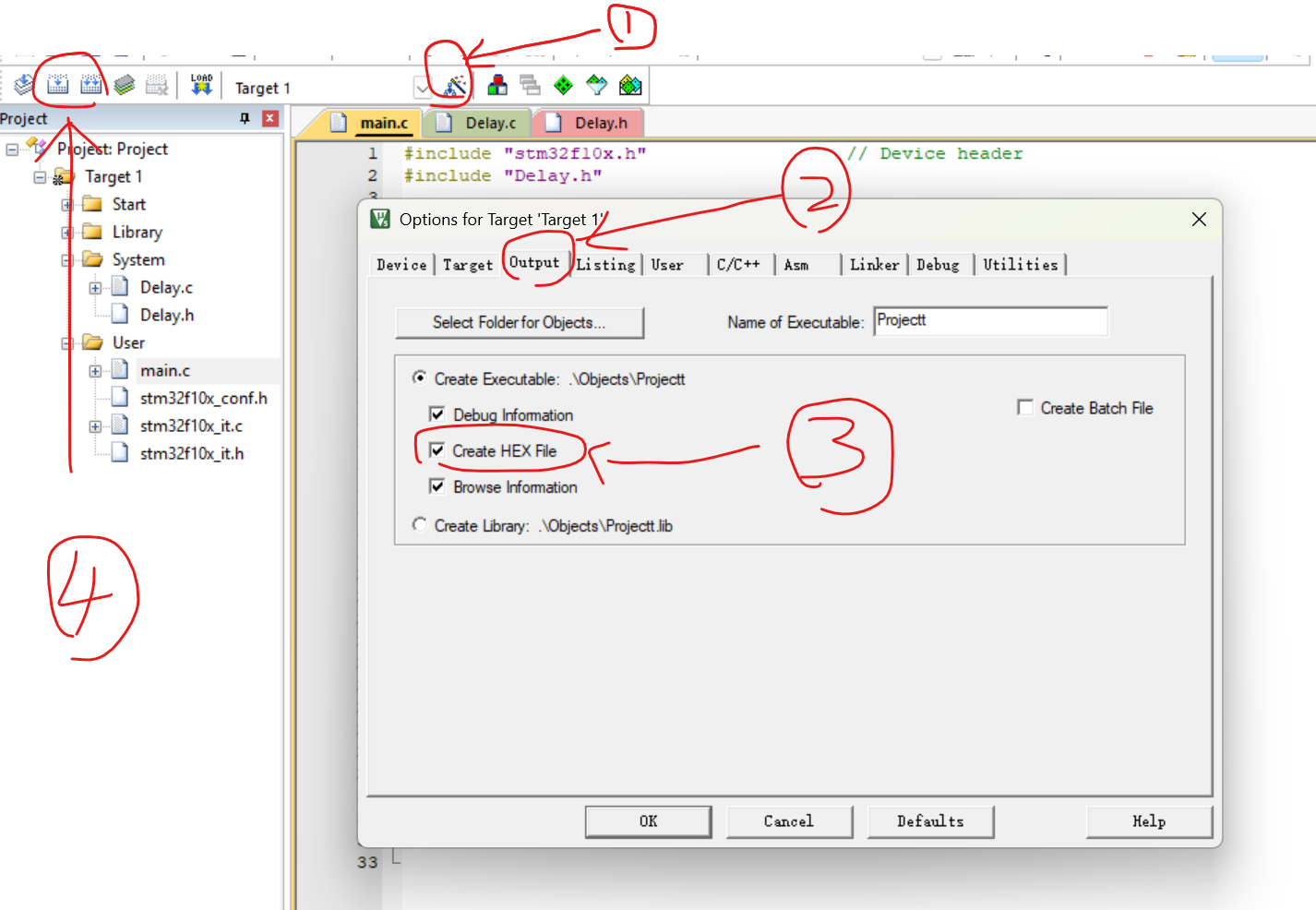

1.点击魔术棒 2.点击output 3.勾选创建HEX文件 4.确认并编译

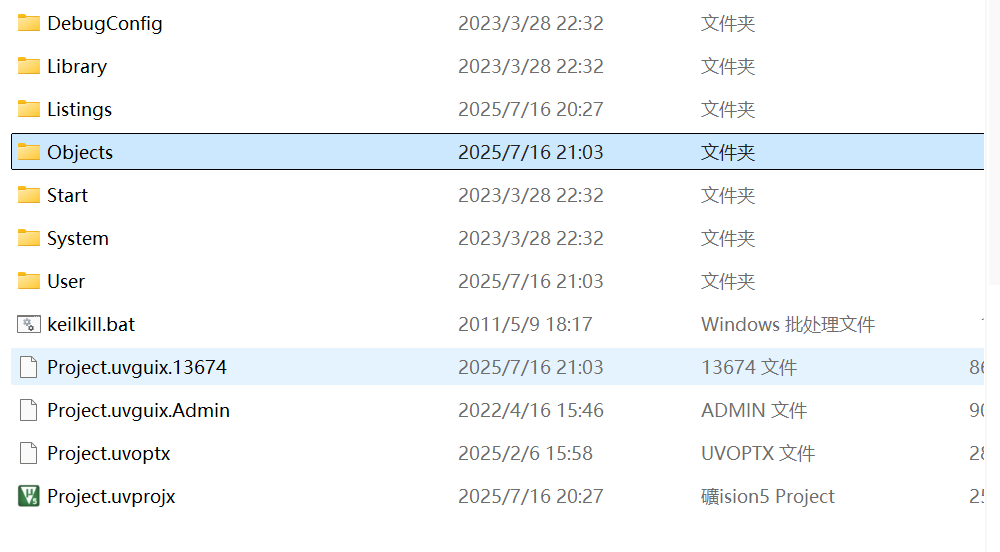

5.在你的Keil工程文件中找到Objects文件夹

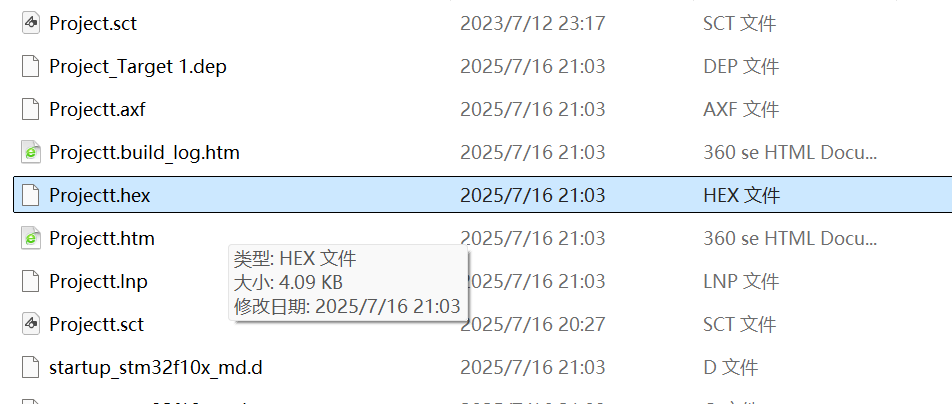

6.可以找到你的HEX文件（当然你可以自命名HEX文件的名字，这里如果你没有更改就是Project.hex）



---

五、仿真及结果

OK啊家人们，可以将两个工程联系在一起啦

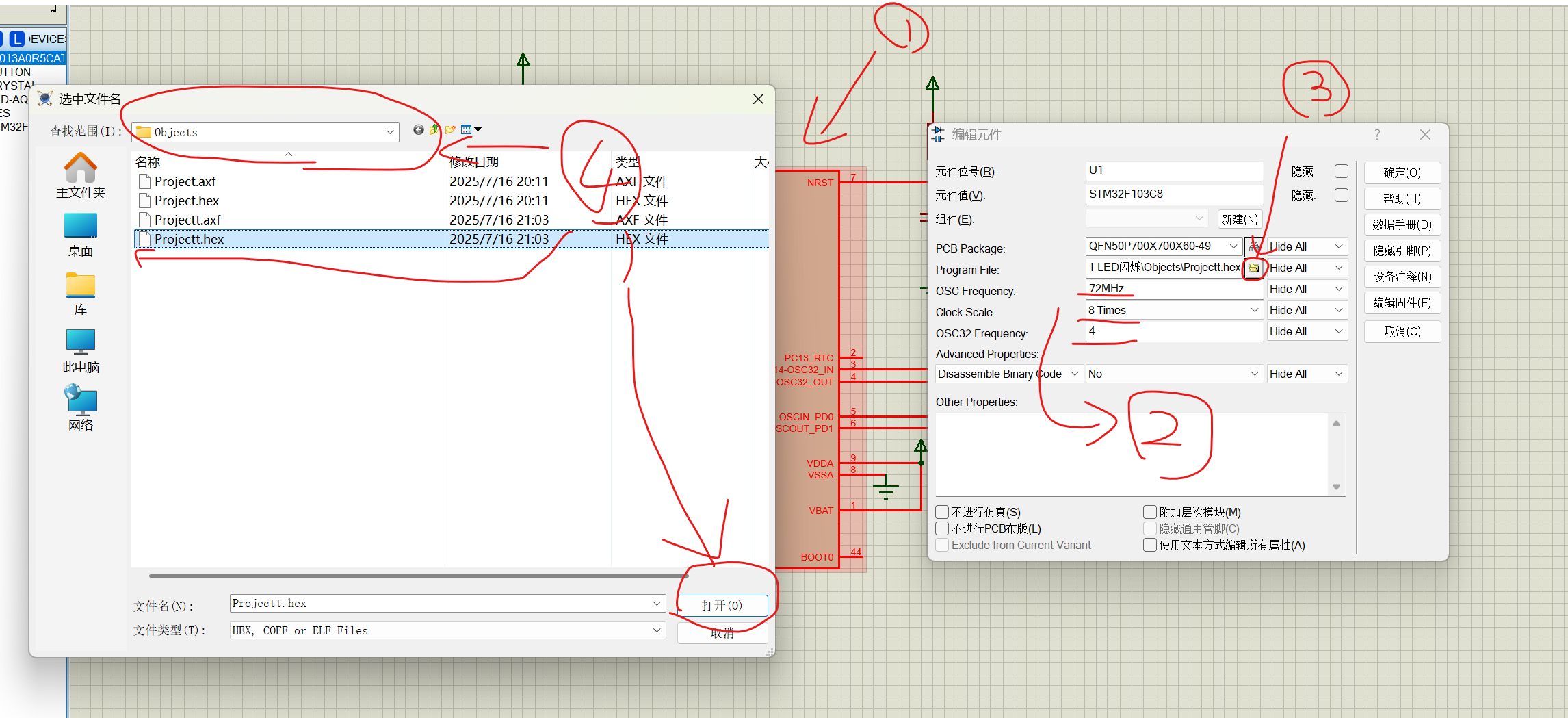

1.双击你的MCU 2.更改你的MCU参数 3.点开程序文件夹 4.找到你需要的HEX文件，点击后打开

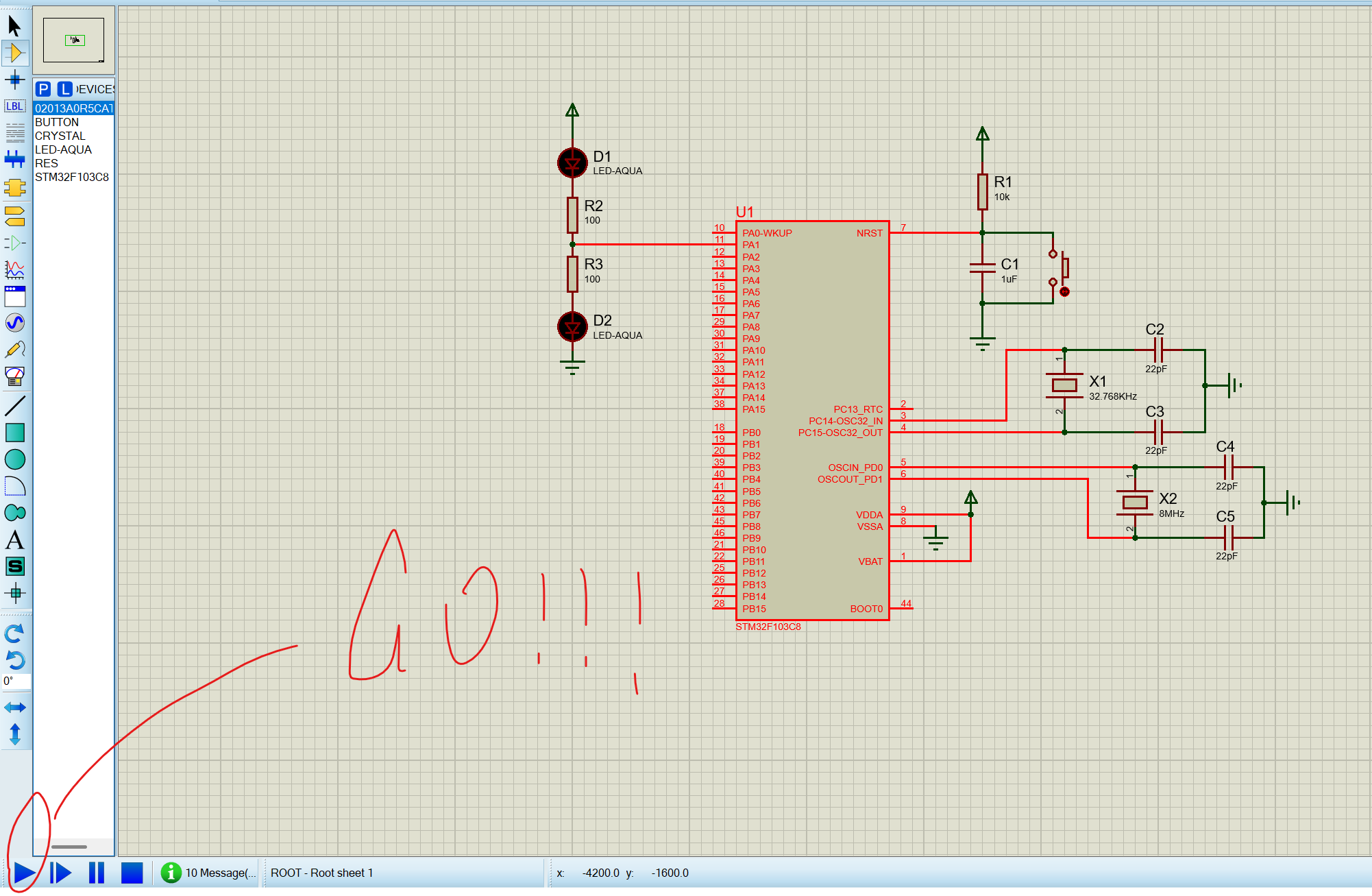

5.RUN！！！

也是闪起来了，不过csdn居然不能插入视频。

你也快来试试吧\😀/

本文章随意转载、复制、盗用，但能不能点个赞或者关注一下/(ㄒoㄒ)/~~

仅作为学习和分享
