一、PD建立的流程

1，Typec接口物理连接；
接口中的CC1或者CC2被上拉（对方为Source）或者下拉（对方为Sink设备）
CC即为Configuration Channel，在PD协议中起角色识别和功率协商的作用。一般TypeC接口中会有两路CC：CC1，CC2，一路用来沟通协议，一路用来给Emarker芯片供电（即，Vcoon，通常为为3.0V至5.5V）。
2，角色的识别；
1），电源角色可分为：
1，单Source,只放电；
2，单Sink,只吸收电；
3，双向，可充电，可放电,DRP(Dual Role Port)
双向按照优先角色又可分为，放电优先：DRP_Try_SRC,充电优先：DRP_Try_Sink。
2），在整个PD充电的场景中，存在的角色
1，SRC，电源提供方，比如适配器；
2，SINK，电源消耗方，比如手机；
3，电缆（Cable），连接SRC和SINK，传输电源和数据；
3，Emarker芯片检测
E-Marker芯片是封装在USB Type-C线缆中的电子标签芯片，作用有：
1，存储和传输线缆属性信息，包括最大电流、最大电压、数据传输速度、支持的USB标准版本、电缆长度、供应商和产品ID等信息；
2，保护，一些E-Marker芯片内置过温保护电路，可在高温环境下自动限流或关断，以提高系统的可靠性和安全性；
3，数据传输优化
根据USB Type-C规范，E-Marker芯片的下拉电阻Ra的值通常在800Ω至1.2kΩ之间，在Typec接口连通瞬间，CC便可通过识别下拉电阻阻值来获知线缆中是否存在E-Marker芯片。若无Emarker芯片，原则上，源端不能广播3A以上的电流能力。
Ra电阻也用于限制VCONN的电流，确保E-Marker芯片的正常工作。
若线缆带有Emarker芯片，在typec连通时，在SRC广播SRC CAP之前，SRC会广播识别线缆消息，要求获取线缆属性，包括允许传送的最大电压电流信息，如下图。

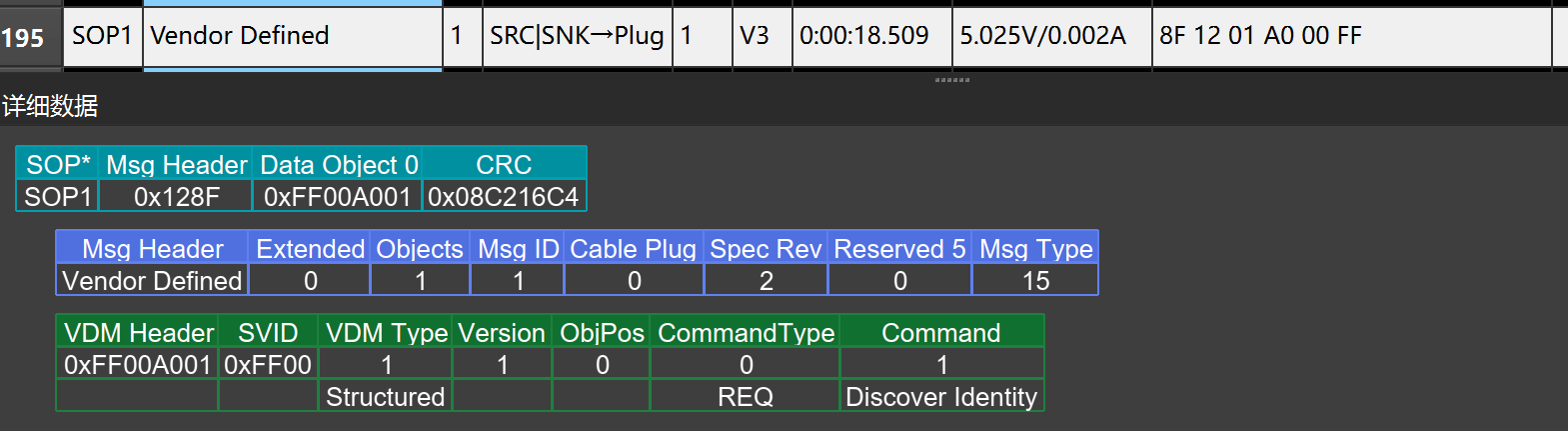

1）SRC广播查找线缆消息

2）线缆应答

4，SRC端发送SRC cap
根据步骤3中的Emarker芯片记载的最大电压电流能力，SRC开始广播源的供电能力，SRC CAP，说明自己能提供的电压电流档位，如下图，
这里有：5V3A、9V3A、12V3A、15V3A、20V5A和一档PPS：5-21V5A 5，SNK接收解析PDO并发送申请
SNK解析完SRC的供电档位后，结合自身的需要，申请合适电压电流档位，若是申请的固定档电压，像5V-9V-28V这样的，电压只能从提供的这几个档位中选择，而电流则比较灵活，只要不超过该电压档位对应电流的最大值即可。比如申请12V，电流不超过3A就行，12V2A、12V0.5A都是可以的。
6，SRC判断请求是否合法并开始准备电压 ACCEPT
接收到SINK发送的电压申请后，SRC还需要检查申请的电压电流是否合法（即在自己的能力范围内），如果是合法的，那么就要回复ACCEPT同时开始调节输出电压电流，如果SINK申请不合法，则需要回复Reject。
7，SRC检测电压接近时发送PS_RDY
SRC在调节电压之后，如果接近了目标电压，则需要发送PS_RDY，已告诉SINK，电压调整完成。
8，完成
至此，一个基本的PD协商流程执行完毕，整个过程如下图，

二、SPR与EPR

PD3.1规范分为两个部分，之前的PD3.0规格作为SPR（Standard Power Range）标准功率范围部分，另外新引入了EPR（Extended Power Range）扩展功率范围模式。
SPR特性：
1，SPR支持的电压范围为5V到21V，最大电流为5A，最大功率为100W。
2，固定电压档位（Fixed）支持支持5V、9V、15V和20V的固定电压输出。
3，可编程电源（PPS）：允许设备在5V到21V的范围内以20mV的步长调整电压。
模式是USB Power Delivery（PD）3.1规范中引入的一种，主要是提高了电压到48V，功率范围从PD3.0的100W（20V5A）增加到240W（48V 5A），移动电源上的主要规格是28V5A，140W。
之前PD3.0的规范在PD3.1中作为SPR（Standard Power Range）标准功率范围部分，最大充电功率为100W，持的电压范围为5V到21V，最大电流为5A。
EPR特性：
1，固定电压：EPR模式支持28V、36V和48V三种固定电压，最大电流为5A。
2，可调电压：EPR模式支持可调电压（AVS，Adjustable Voltage Supply），允许在15V到48V之间以100mV的步长进行微调，以满足不同设备的需求。
3，心跳包。Sink设备需要定期发送EPR KeepAlive信号，以告知Source设备其仍处于EPR模式

SPR与EPR的区别：
1，功率范围：SPR的最大功率为100W，而EPR（Extended Power Range）的最大功率可以达到240W。
2，电压范围：SPR的电压范围为5V到21V，而EPR增加了28V、36V和48V的固定电压[。
3，应用场景：SPR适用于大多数现有的USB PD应用场景，而EPR则针对需要更高功率的设备，如高性能笔记本电脑和显示器。

三、PPS与AVS的区别？

1，PPS 步进20mv ,AVS 100mV
2, PPS 属于SPR ，AVS属于EPR
