STM32-S531-语音播报+时钟显示+3路充电桩+刷卡识别+闸门+注册+计时计费+余额+指示灯+阈值+OLED屏+声光提醒+按键+(无线方式选择)

产品功能描述：

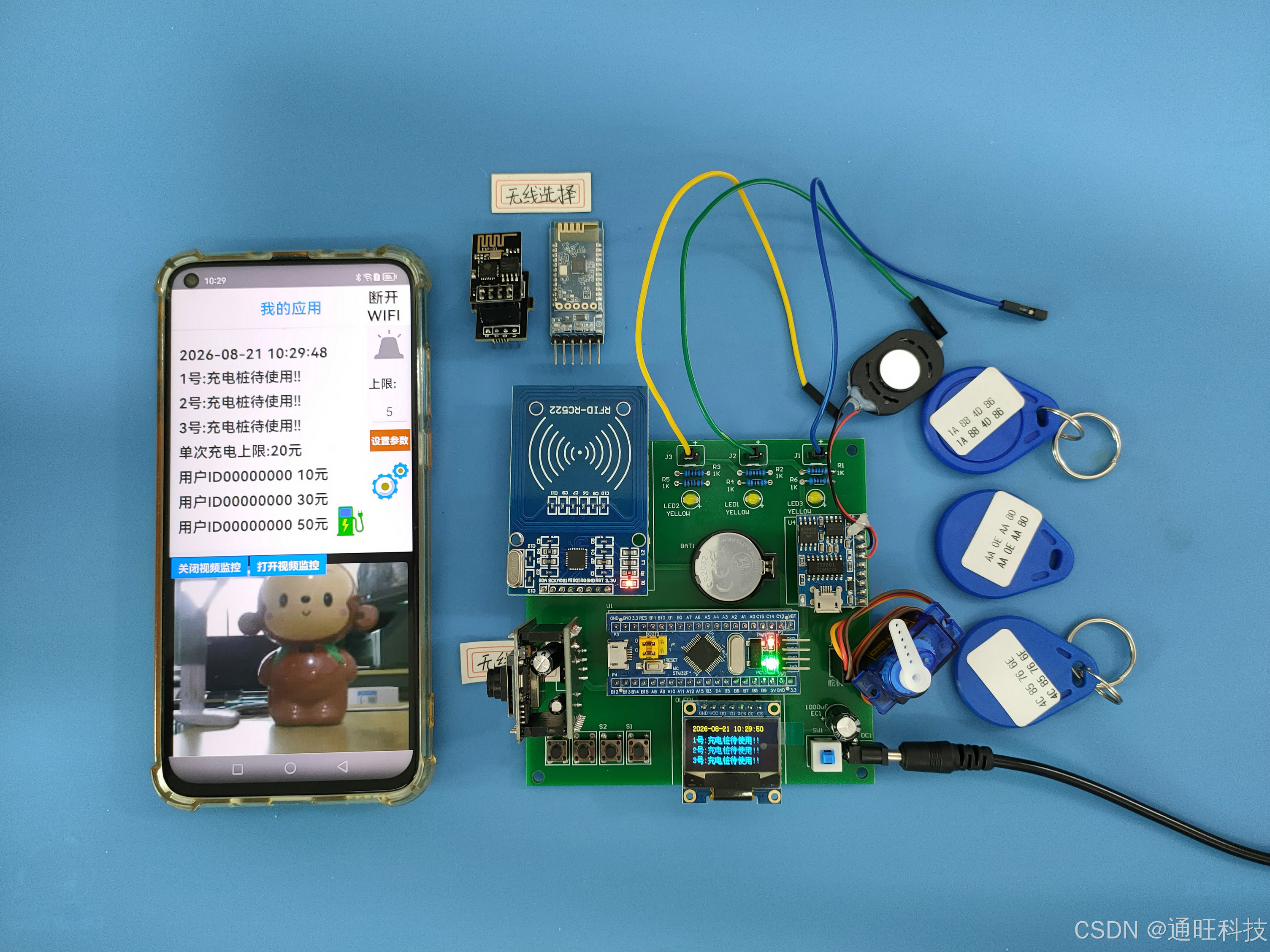

本系统由STM32F103C8T6单片机核心板、OLED屏、（无线蓝牙/无线WIFI/无线视频监控/联网云平台模块-可选）纽扣电池、RFID模块、舵机控制电路、语音播报模块接口、充电检测电路、LED指示灯、电源电路、按键电路组成。



【1】OLED液晶显示1-3号充电桩状态(待使用/计时计费/用户余额/充电未接入等)、时钟万年历、单次充电限额、用户ID号、用户余额、刷卡状态等等信息。

【2】正常情况用户注册后，刷卡识别卡号，打开闸门进入，相应充电桩提示插入设备进行充电，杜邦线接好相当于接入充电，充电桩进行计时计费，并对客户账户进行扣费，再次刷卡，结束充电。当客户余额不足，充电器自动断开。其中，刷卡成功、无效卡、充电线未接入、余额不足、充电结束，都有相应语音相应播报。

【3】在用户充电进行计时计费，当单次充电金额超过单次充电限额时，自动结束充电。即用户忘记到充电桩结束充电。

【4】充电桩空闲状态，指示灯熄灭，识别身份成功后，如果未接入充电杜邦线，指示灯闪烁，同时语音播报，请接入充电线，充电线接入，指示灯常亮表示充电。

【5】闸门使用时舵机开关，当刷卡成功打开闸门，人员从内部出来通过按键可以打开闸门。

【6】管理员功能，通过按键可以对用户卡号进行录入、删除、金额及单次充电上限进行设置，用户信息及相关参数具有掉电保存功能。

【7】万年历时钟可以按键设置，在设备上电的时候选择设置即可。

按键说明： K1:设置  K2:设置+  K3:设置- K4:清空ID信息/手动出闸门【8】无线APP功能（注意配备蓝牙/WIFI/视频监控/云平台才有该功能）：

手机端APP能够连接板载无线模块，查看设计所有数据；APP也能够发送指令完成上述所有操作。手机直接显示控制，方便快捷智能化！

注意：视频监控+WIFI套餐才拥有视频监控(+WIFI功能)，云平台版本只要能上网的地方APP就能查看控制!
