STM32-S540-丝杆控制+大风+光照+雨滴+自动+手动+阈值+OLED屏+声光提醒+按键+(无线方式选择)

产品功能描述：

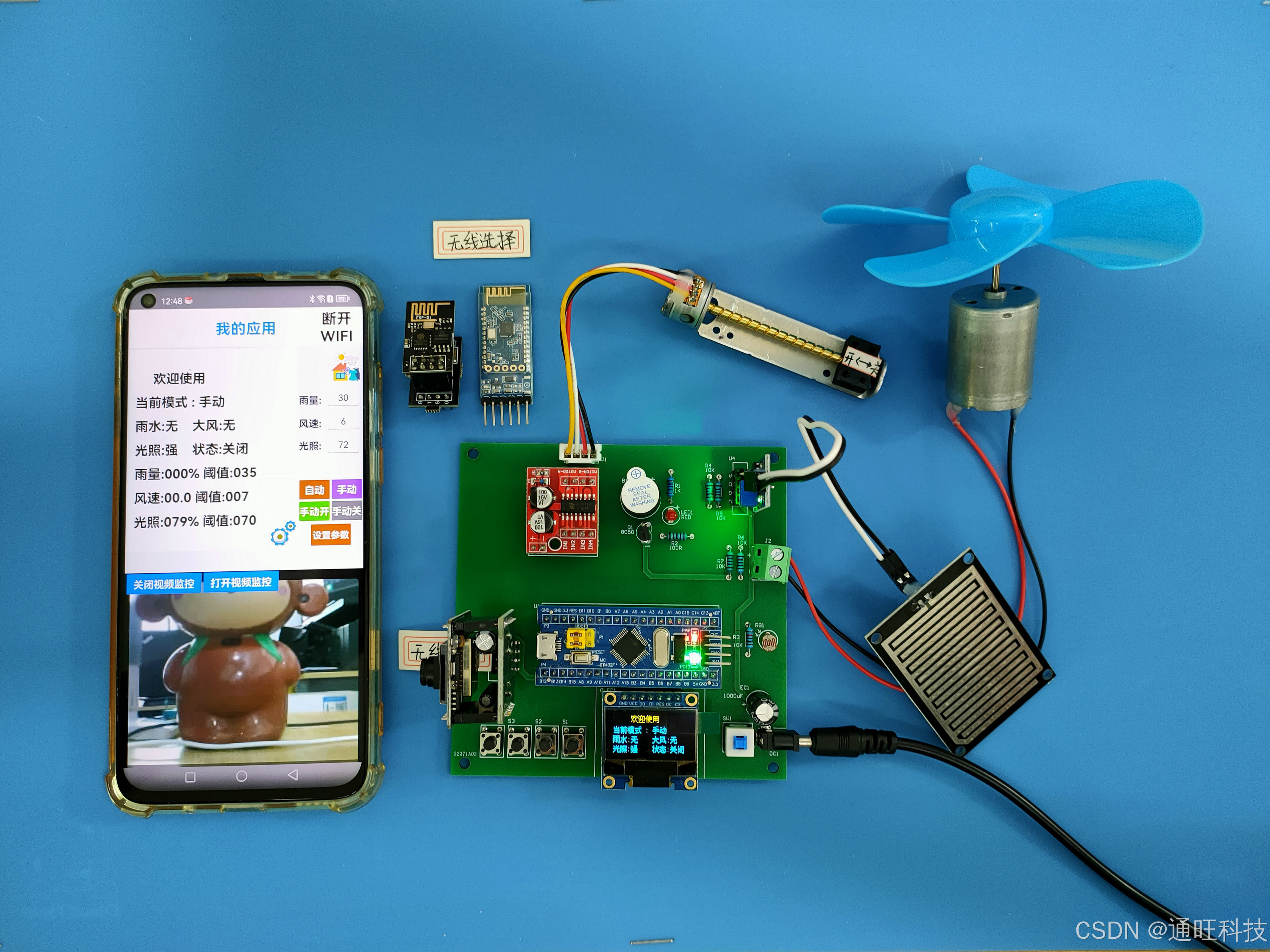

本系统由STM32F103C8T6单片机核心板、OLED屏、（无线蓝牙/无线WIFI/无线视频监控/联网云平台模块-可选）、光敏电阻电路、雨滴传感器模块、风速传感器电路、双H桥电机驱动模块、蜂鸣器报警、电源电路、按键电路组成。



【1】OLED液晶显示工作模式(自动/手动/定时)、当前时间、雨水有无状态、大风有无状态、光照强弱状态、设备开关状态、雨量数据及阈值、风速数据及阈值、光照数据及阈值、防盗开关状态。

【2】正常情况下，单片机采集当前雨水数据、风速数据、光照数据及判断当前时间数据，然后根据不同的模式控制晾衣架/窗户是否打开。

【3】丝杆的动作表示晾衣架/窗户开关。设备工作模式分为自动、手动/声控、定时模式。可以通过按键切换。设备丝杆无论打开或者关闭都有声光提醒，按键操作，也有声光提示音。

【4】自动模式下：有雨水或者有大风或者光线较暗，不利于晒衣架或窗户打开，此时控制丝杆关闭，只有晴天、风小、光照比较好的情况下，打开丝杆(即窗户/晾衣架)。

【5】手动模式：通过按键能够控制丝杆开关。

【6】雨量数据超过阈值表示有雨水，风速数据超过设置阈值认为大风，光照低于设置阈值表示光线较暗。参数阈值可以按键设置。

【7】时钟时间可以通过按键设置，只有在设备上电的时候可以进行按键进入设置时间。

【8】按键说明：K1:翻页或取消设置  K2:设置  K3:设置+/手动开关切换  K4:设置-/手动开关切换

【9】无线APP功能（注意配备蓝牙/WIFI/视频监控/云平台才有该功能）：

手机端APP能够连接板载无线模块，查看设计所有数据；APP也能够发送指令完成上述所有操作。手机直接显示控制，方便快捷智能化！

注意：视频监控+WIFI套餐才拥有视频监控(+WIFI功能)，云平台版本只要能上网的地方APP就能查看控制!
