大家好啊，我是 jianpeng。今天和大家聊一下 CPU 与 GPU 的架构区别。

读深度学习的硬件资料时，我们会同时遇到 CPU Core、CUDA Core、Tensor Core、SM、缓存和显存。它们处在不同层级，光看“核心数量”，很难解释一次矩阵乘法为什么快，或者为什么计算单元还在等数据。

这次我选 AMD Ryzen 9 7950X 和 NVIDIA H100 SXM，沿着封装、执行组织、存储层次这条线往里看。前者是桌面多芯粒 CPU，后者是数据中心 GPU；两者的产品定位不同，这里比较的是结构及其工作方式。

先把一个常见误解说清楚：CPU 也能训练模型和做推理。PyTorch 官方入门教程就保留了 CPU 执行路径，Google TPU 等专用加速器也支持训练与推理。GPU 在深度学习中常见，关键在于它怎样组织大量运算，以及怎样为这些运算供给数据。

1. 7950X 的三颗裸片，划出了怎样的缓存边界？

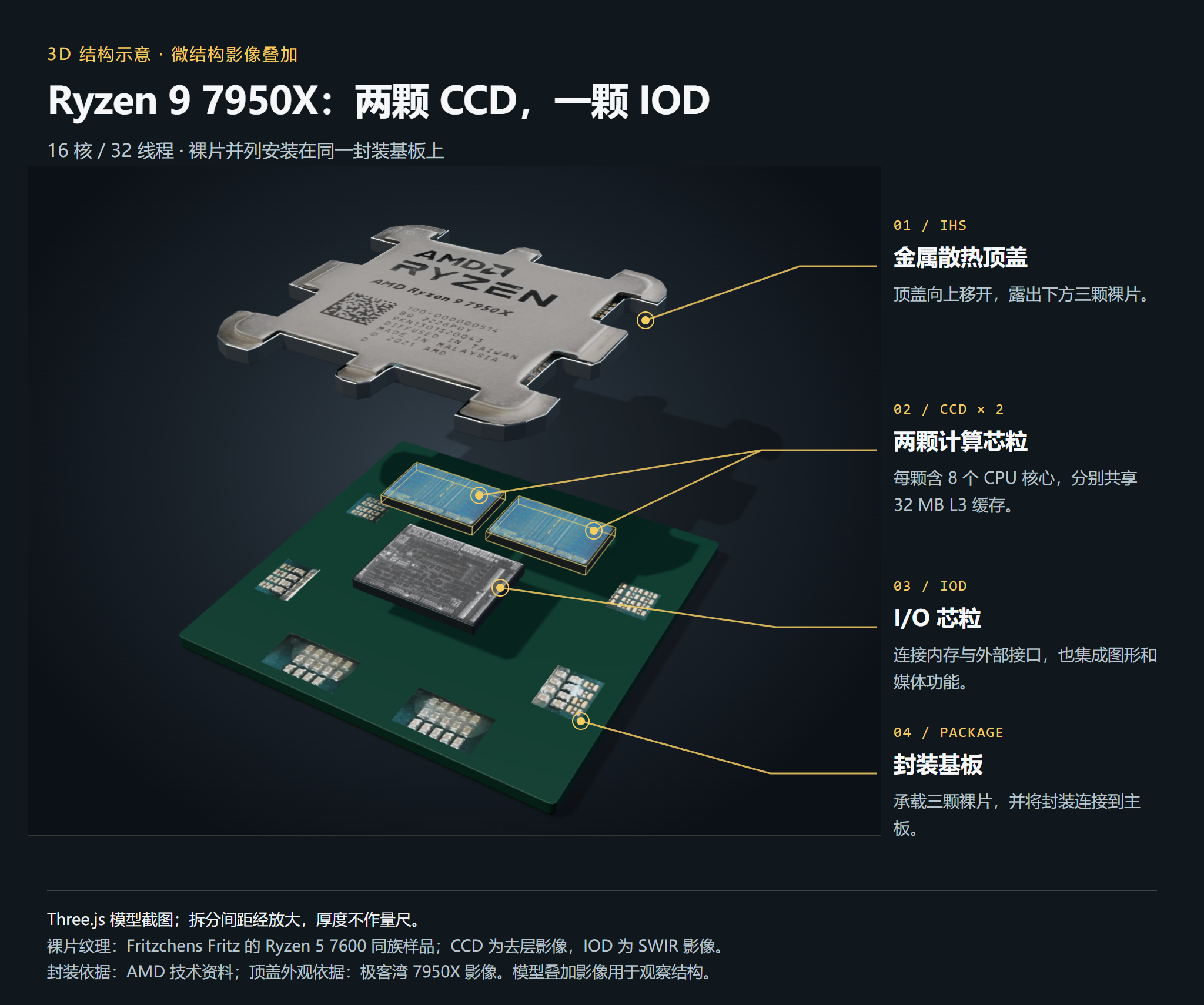

先看封装层。7950X 的散热顶盖下有两颗计算芯粒 CCD，以及一颗输入输出芯粒 IOD。下面是文章中 Three.js 模型的封装拆分截图，其中的厚度与拆分间距均为示意。

先认清两个名字：CCD（Core Complex Die） 是承载 CPU 核心与缓存的计算芯粒；IOD（I/O Die） 是输入输出芯粒，I/O 即 Input/Output，负责连接计算芯粒、内存和外部接口。两者都是封装内的硅片；一颗 CCD 里面还包含多个 CPU 核心。

两颗 CCD 与 IOD 安装在同一块基板上。每颗 CCD 有 8 个 Zen 4 核心，合计 16 核；每核支持两个硬件线程，因此产品规格为 16 核、32 线程。两个硬件线程共享部分执行资源。

图中 CCD、IOD 表面叠加了 Fritzchens Fritz 对 Ryzen 5 7600 Raphael 样本拍摄的多晶硅层显微图与短波红外影像，用于展示同代硅片内部纹理。这些颜色来自制备样本的成像，开盖后肉眼看到的表面并非如此。7950X 的双 CCD 配置与启用核心数量依据 AMD 规格。

缓存要按作用范围分开读：

L1、L2、L3 分别是 Level 1、Level 2、Level 3 cache，即一级、二级、三级缓存。缓存保存数据或指令的副本，减少访问外部内存的等待。层级数字描述它在存储体系中的位置；在这款 CPU 中，L2 属于各个核心，L3 在同一颗 CCD 内共享。

部件或层级	7950X 的组织	与程序执行的关系
CPU 核心	每颗 CCD 8 核，共 16 核	各核心执行指令，支持两个硬件线程
L2 缓存	每核 1 MB，合计 16 MB	每个核心自己的缓存层级
L3 缓存	每颗 CCD 32 MB，合计 64 MB	在同一颗 CCD 的 8 个核心之间共享
IOD	一颗输入输出芯粒	连接 DDR5 内存、PCIe 等接口，并包含显示和媒体等功能

表中的 DDR5 是第五代 DDR 内存标准。DDR 即 Double Data Rate（双倍数据速率），数据可在时钟的上升沿和下降沿传输；5 表示标准的代际。它是这台电脑主内存所用的技术，不是片上的 L3 缓存。PCIe（Peripheral Component Interconnect Express） 则是连接显卡、固态硬盘等设备的高速接口。

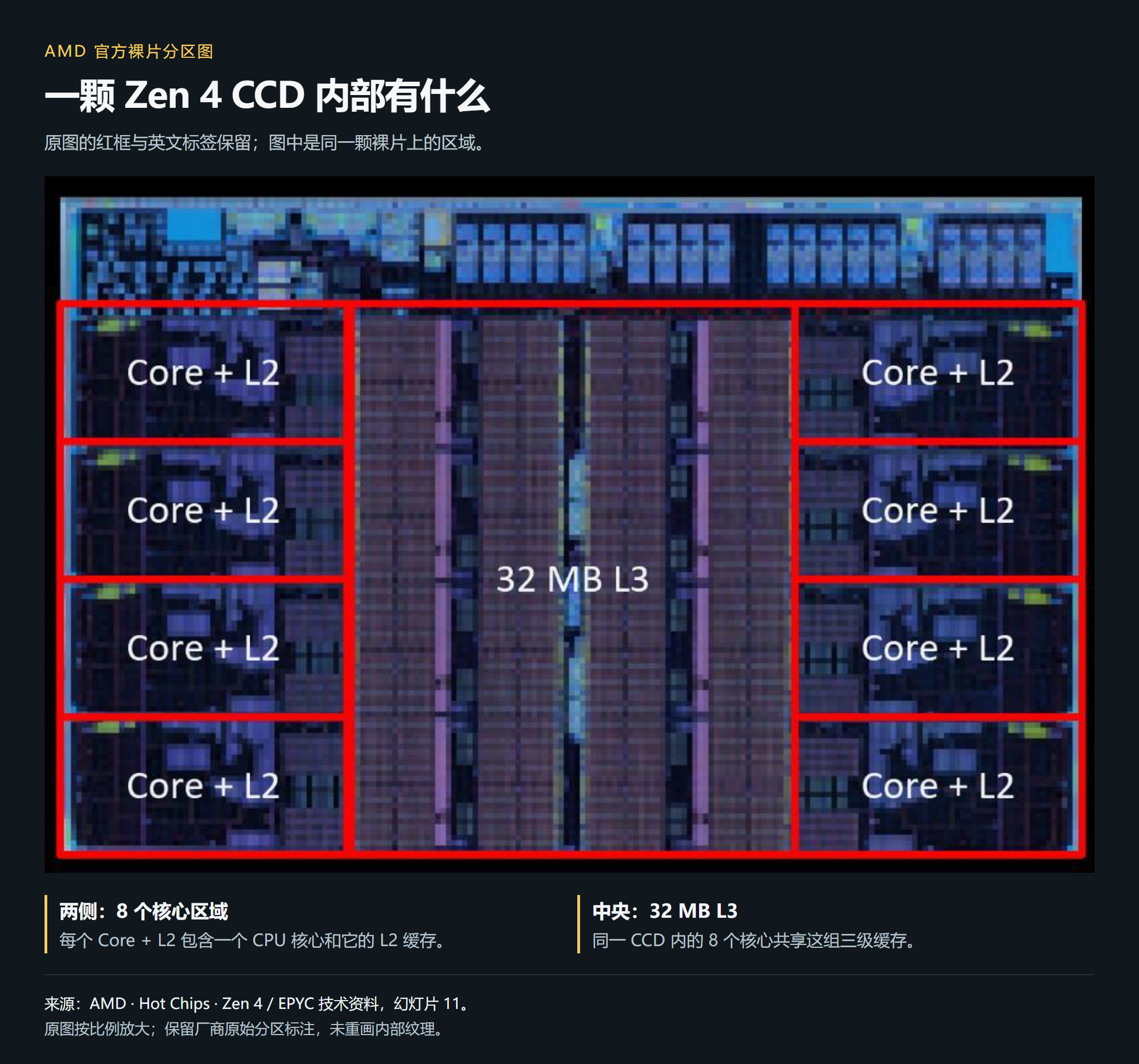

再看 AMD 公开的 Zen 4 CCD 裸片分区图。观察重点是 Core、L2 与 L3 的相对位置。

图中两侧各有四组 Core + L2，中央是共享的 32 MB L3。这些区域做在同一颗硅片上。7950X 的另一颗 CCD 也有自己的一组核心和 L3，所以规格中的 64 MB L3 分布在两颗 CCD 内；核心访问本 CCD 与另一颗 CCD 的数据，经过的路径不同。

本文使用的普通 7950X 没有 X3D 型号额外堆叠的缓存芯片。把封装里的三颗裸片，与裸片内部的缓存区域分清，后面的架构图就容易读了。

2. 一个 Zen 4 核心，怎样把指令送到执行单元？

CPU 不断处理指令之间的依赖：有的计算必须等前一个结果，有的内存地址要先算出来，有的代码要根据条件选择下一条路径。分支预测、重命名、乱序调度等电路，参与处理这些问题。

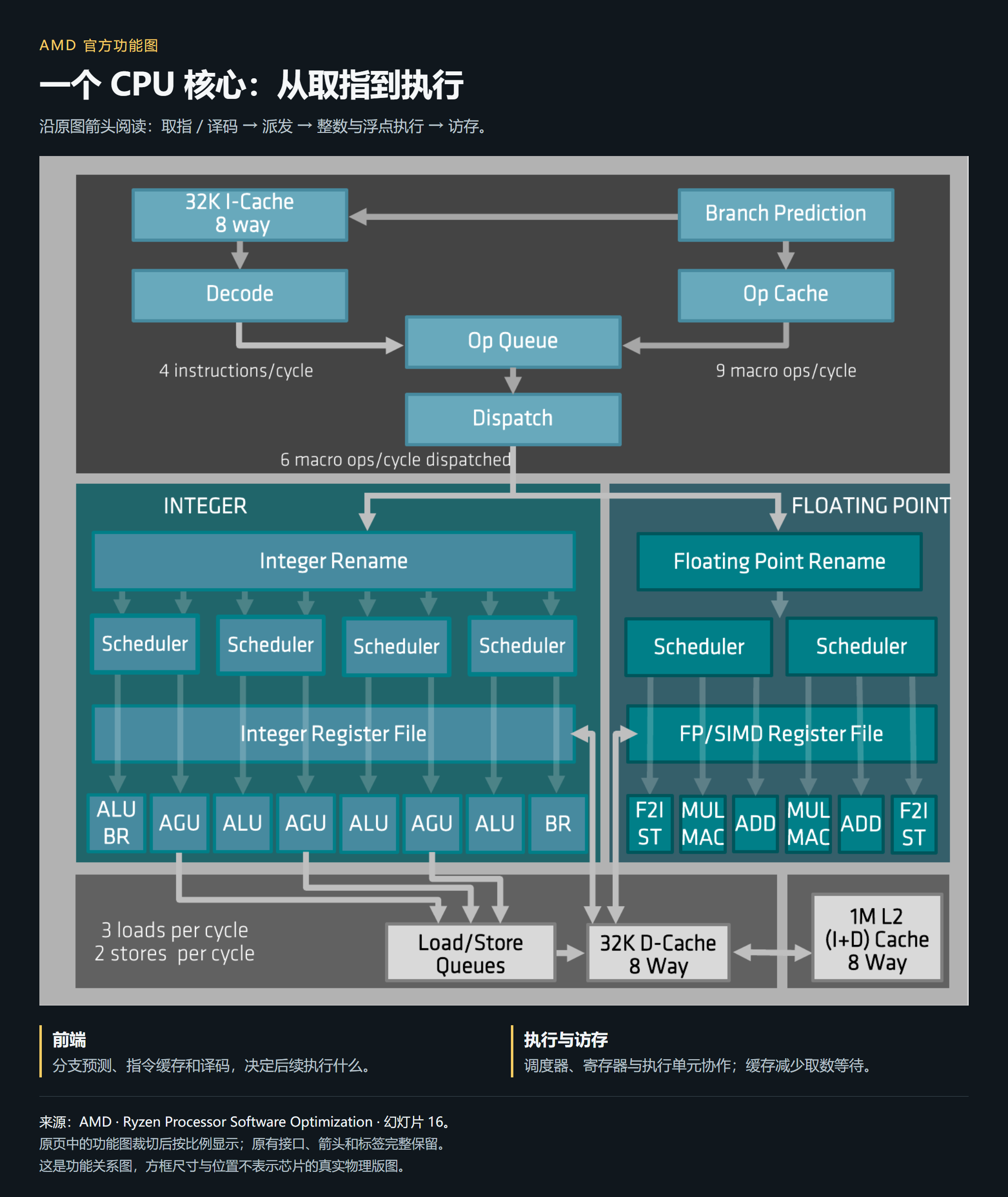

下面这张 AMD 官方核心功能图适合沿箭头阅读：先找前端的取指、译码和 Op Cache，再看 Dispatch 之后的整数与浮点路径。

前端可以从指令缓存取出指令并译码，也可以从 Op Cache 取得已经译码的操作。它们进入队列，随后由 Dispatch 分派。重命名与调度电路跟踪操作数和依赖，把已经具备执行条件的操作送往相应单元。

整数路径里既有算术逻辑单元，也有参与生成访存地址的 AGU；浮点路径里有浮点与 SIMD 寄存器及执行单元。Load/Store 单元处理读写，连接数据缓存。寄存器、队列、运算单元和缓存各有职责，图中的箭头描述的是功能通路，框的大小并不对应硅片面积。

这套组织适合处理变化较多的控制流程。例如解析一个请求，沿一串相互依赖的地址读取数据，再根据结果决定下一步，后续工作就很难预先全部拆开。

CPU 同时也在提高吞吐：多核可以执行多个任务，向量指令可以同时处理多个数据元素，乱序执行则寻找指令之间可利用的并行。Zen 4 支持 AVX-512，CPU 本身具备向量计算能力。

3. H100 把大量线程组织成什么样？

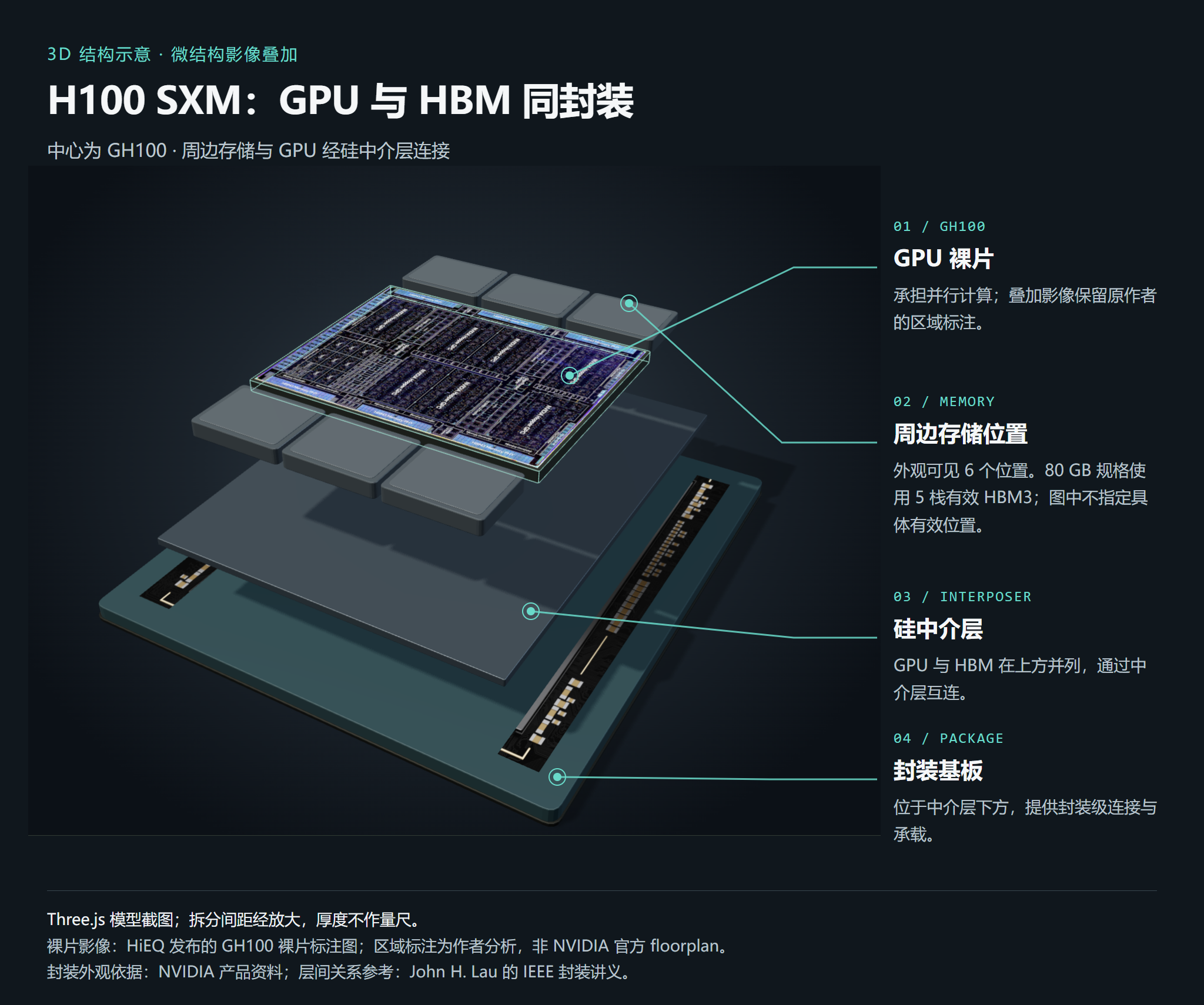

H100 SXM 的封装结构换了一种思路：中央是一颗 GH100 GPU 裸片，周围是 HBM（High Bandwidth Memory，高带宽内存）所在区域，GPU 与 HBM 通过中介层连接。HBM 在这里承担显存的工作，用来存放权重、输入和中间结果，HBM3 表示第三代 HBM。先从下面的模型截图看清它们在封装中的位置。

GPU 与 HBM 并排放置；HBM 内部的 DRAM 芯片才是竖向堆叠。图中保留产品外观的六个周边位置，H100 SXM 80 GB 规格计入五个有效 HBM3 堆栈。SM、L2 缓存和控制逻辑都集成在中央的 GH100 裸片内。模型的厚度和层间距离是示意参数。

中央裸片表面覆盖的是 HiEQ 发布的 GH100 标注图，其中的精确区域划分属于作者分析。下文解释 SM 功能时，采用的是 NVIDIA 官方架构图。

SM（Streaming Multiprocessor，流式多处理器） 是 NVIDIA GPU 内部组织线程和运算的功能模块。一个 SM 配有指令调度、寄存器、共享内存/L1，以及多种运算单元；多个 SM 再协作完成 GPU 的工作。它不是另封装的一颗芯片。CUDA Core 与完整的 CPU Core 处在不同的组织层级，数量不能直接相除得出速度比。

NVIDIA 的完整 GH100 设计包含 144 个 SM；H100 SXM 产品启用 132 个 SM，每个 SM 有 4 个第四代 Tensor Core，合计 528 个。完整设计与产品启用配置要分别读取。

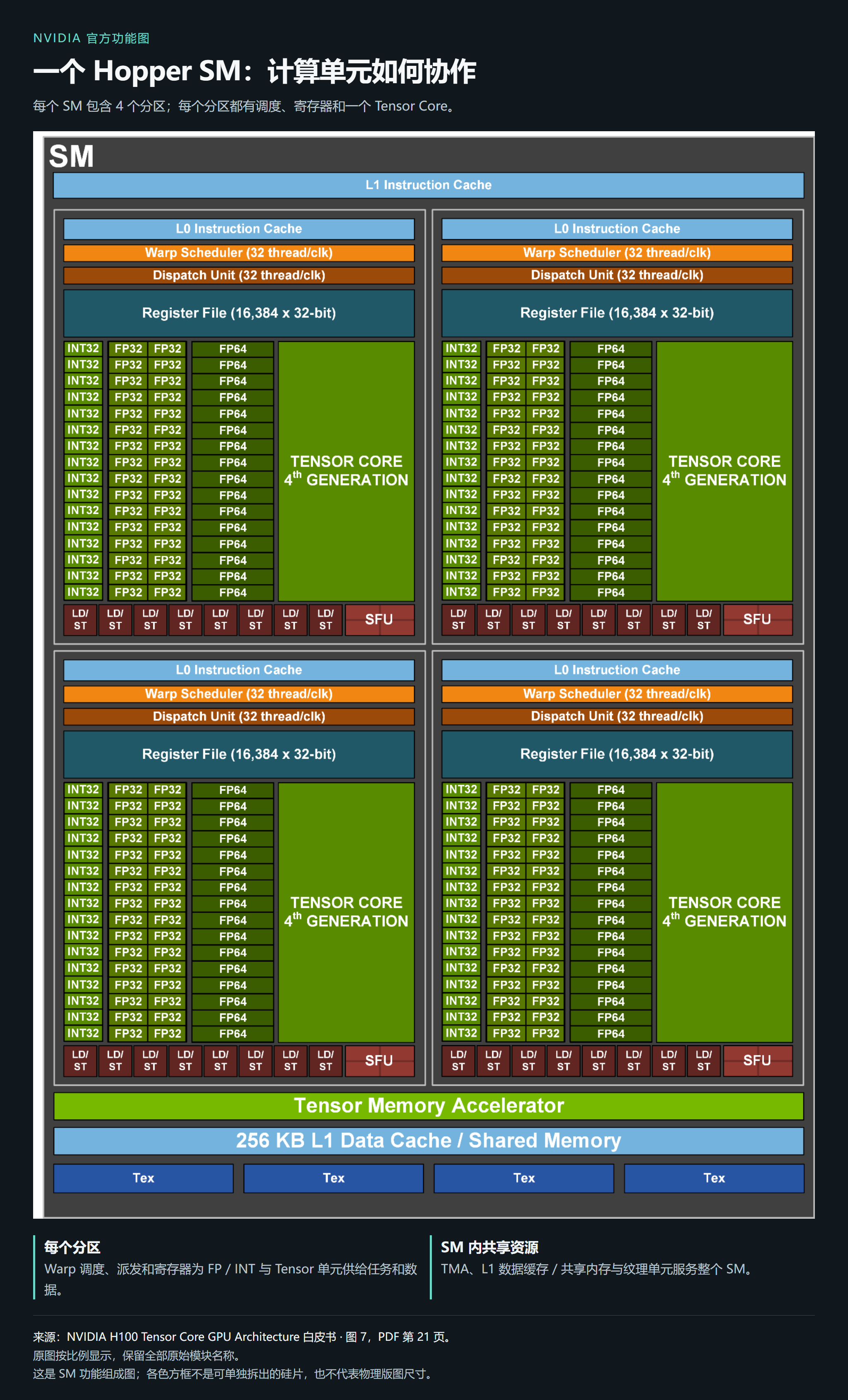

在单个 SM 的官方功能图中，可以重点看四个处理分区：调度与寄存器资源怎样连接不同的执行单元，以及它们下方的共享内存/L1。

四个分区各有 Warp 调度器、指令派发单元与寄存器资源，连接 FP32、FP64、INT32 和 Tensor Core 等执行单元。LD/ST 处理加载和存储，SFU 处理特定函数运算。Tensor Core 执行支持格式与形状的矩阵乘加，其他单元继续处理索引、分支和其他算术工作。

线程要用的操作数保存在寄存器中；同一线程块中的线程可以通过共享内存交换、复用数据；L1 缓存由硬件管理。共享内存和 L1 使用组合资源，但程序使用两者的方式不同。

当一批线程等待数据时，调度器可以选择其他已就绪的线程工作，用并发来减少执行资源空闲的时间。要做到这一点，程序需要提供足够多的可并行工作。数据规模小、同一 Warp 内线程走向不同分支，或者数据搬运频繁，都可能影响利用率。

4. 一次矩阵乘法，怎样用到这些结构？

我们用一个教学计算，把上面的执行单元和存储层次串起来。设输入矩阵 X 的形状为 64 × 4096，权重矩阵 W 为 4096 × 4096，计算 Y = X × W，输出形状就是 64 × 4096。

按一次乘加计两次浮点操作，计算量的常用估算为：

X: 64 × 4096
W: 4096 × 4096
Y: 64 × 4096

FLOPs ≈ 2 × 64 × 4096 × 4096
      = 2,147,483,648
      ≈ 21.5 亿次浮点操作

这个数字描述运算量。要花多长时间，还取决于执行效率和数据搬运。

Y 的许多元素可以并行计算，同一个权重块也能被多个输入复用。GPU 内核通常将矩阵切成小块，让线程协作处理，再把已经搬入寄存器、共享内存的数据多用几次。在适合的格式和布局下，矩阵指令可以将小块运算交给 Tensor Core。

如果每次乘加都重新从显存取数，计算单元会花大量时间等待。H100 的 HBM、片上 L2、SM 中的 L1、共享内存和寄存器构成了数据供给的不同层级。实际走哪条访问路径，由指令和缓存策略决定。

这也解释了为什么增加批量有时能提高吞吐：一次加载的权重可以服务更多输入。不过，批量变大也会增加内存需求，还可能改变请求的等待时间。并行度、数据复用和响应时间之间存在具体取舍。

CPU 和 GPU 都在利用并行与缓存，但常用的组织方式有所不同：

观察点	通用 CPU 的典型组织	GPU 的典型组织
执行并行	多核、向量指令、指令级并行	多个 SM 调度大量线程，协作处理数据块
处理等待	缓存、预测、乱序执行	缓存和数据复用，加上并发线程掩盖等待
本文的外部内存	7950X 经 IOD 连接主板上的 DDR5	H100 SXM 的 HBM3 与 GPU 位于同一封装
常见 AI 工作	也能训练和推理，并常承担数据准备与调度	大规模张量计算、训练和高吞吐推理

GPU 还需要软件把工作组织成合适的形状。CUDA、cuBLAS、cuDNN 与深度学习框架为常见算子提供了经过优化的实现；多卡训练还涉及设备间通信。一个峰值 TFLOPS 数字，只覆盖了这条执行链中的一部分。

FP16、BF16、FP8 等格式也是类似的道理。降低位宽可以减少存储和搬运，受支持的硬件可能提供更高吞吐；但模型、算子和训练策略必须适配，并验证精度变化对模型质量的影响。

5. 训练和推理，为什么会卡在不同地方？

同一个模型，训练与推理保存的数据和执行的计算并不相同。

训练除了前向计算，还要进行反向传播并更新参数。除权重外，通常要保留反向传播所需的中间状态、梯度和优化器状态。因此，训练的内存需求会随优化器、精度、激活重计算和并行策略变化。仅仅容纳权重，还不足以说明训练所需的内存已经够用。

推理使用已有权重产生结果，通常不进行反向传播和参数更新，但需要运行时工作区。对于自回归大语言模型，还要保存历史注意力的键和值，也就是 KV cache，其容量会随上下文和并发等条件增长。

大语言模型推理内部，还可以继续区分两个阶段：

阶段	主要工作	常见的性能特点
预填充（prefill）	处理输入提示中的多个 token	容易形成较大的矩阵运算
解码（decode）	逐步产生后续 token	单条序列的后续步骤依赖前一步，小批量时可能更受内存带宽影响

小批量解码时，反复读取权重和 KV cache 可能比算术执行更限制速度；批量、上下文长度和模型结构改变后，瓶颈也会移动。GPU 有很高的矩阵峰值算力，并不意味着每个生成步骤都能用满它。

读到这里，再看“训练吞吐”“首 token 延迟”“后续 token 速度”这几个指标，就能把它们放回不同的执行阶段：它们可能分别受计算、访存、通信或数据依赖影响。理解这些差别，才知道架构图里的哪一部分正在决定程序的表现。
