前言

前面几篇文章中，我已经用华为云码道 Agent 完成了一个 OpenCV Vision Lab 项目。

从基础图像处理，到 Canny、Harris、SIFT，再到多组参数对比，整个项目已经比较完整。

但 OpenCV 项目有一个特点：

很多算法本身不需要训练模型。

只要安装好 OpenCV，就可以直接调用对应算法完成处理。

所以这一次，我想继续往前走一步。

从传统计算机视觉，正式进入：

PyTorch + CNN + 深度学习。

这次准备开发一个：

Neural Network Playground——CNN 手写数字识别与可视化实验平台。

目标很简单：

用户在网页中手写一个 0～9 的数字，后端使用真实 CNN 模型进行推理，然后返回：

• 最终预测数字
• 预测置信度
• 0～9 十个类别的概率分布
• 模型基本信息

也就是说，这次不再只是“调用算法”。

而是：

前端输入 → 图像预处理 → CNN 模型 → Softmax 概率 → Web 可视化。

---

一、这次项目和 OpenCV 最大的区别是什么？

OpenCV 项目里，我们主要处理的是：

↓
算法
↓
结果

而 CNN 项目多了一整套模型流程：

MNIST 数据集
↓
训练 CNN
↓
保存模型权重
↓
Web 加载模型
↓
用户手写数字
↓
图像预处理
↓
模型推理
↓
返回 0～9 概率

这意味着项目复杂度明显高了一层。

因为除了 Web 页面以外，还需要真正解决：

• PyTorch 环境
• CNN 模型定义
• MNIST 数据集
• DataLoader
• 模型训练
• 模型权重保存
• 权重加载
• 图像预处理
• 推理
• 概率输出

所以这次我给码道的要求也比较明确：

不允许使用随机结果、硬编码数字或者假模型代替 CNN。

必须是真实的 PyTorch 模型。

---

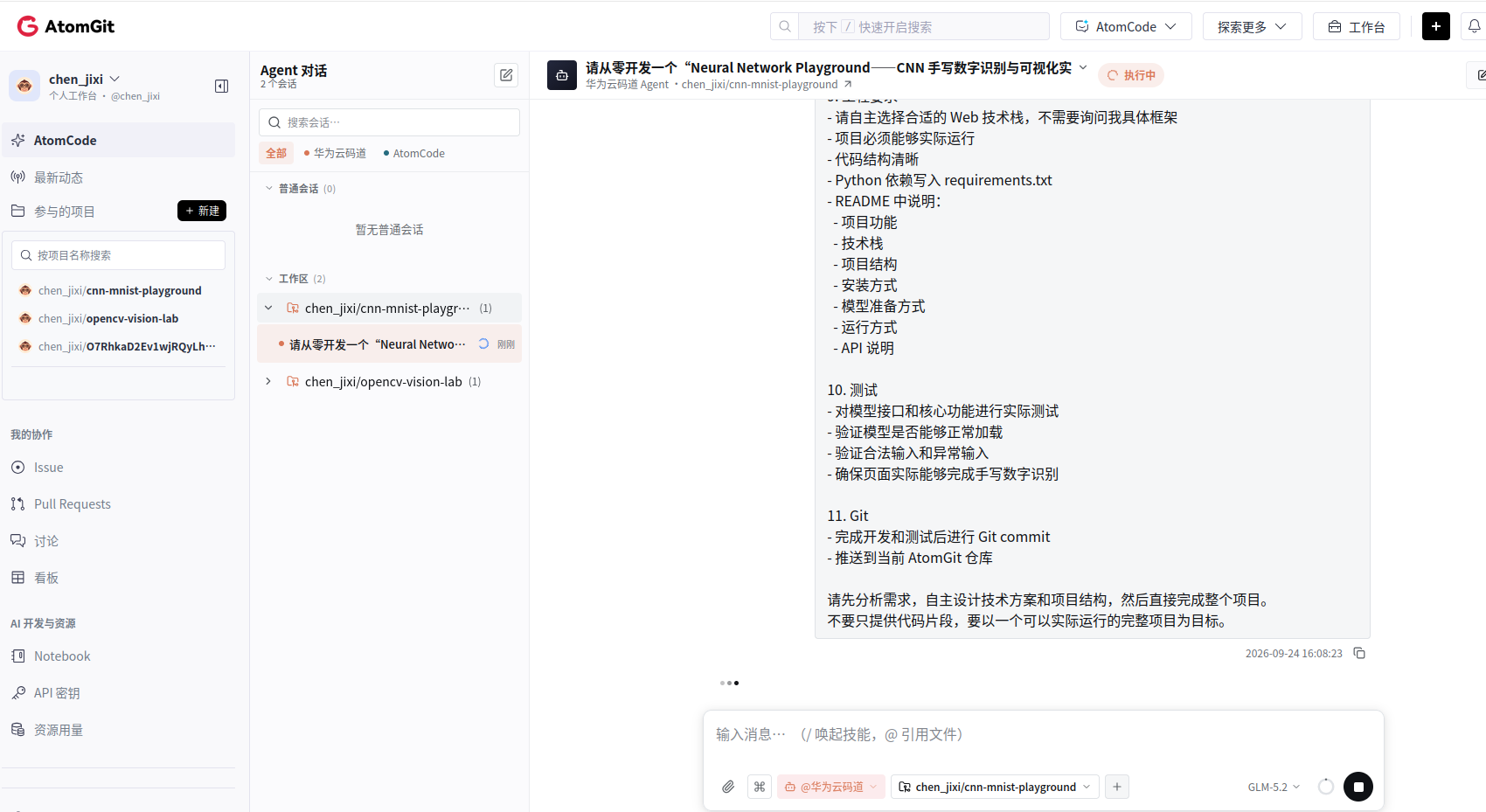

二、我只给需求，让 Agent 自己设计项目结构

这次我仍然没有把每个文件应该怎么写都规定死。

我只明确了几个核心要求：

开发一个 CNN 手写数字识别平台。

要求：
- PyTorch
- MNIST
- 真实 CNN 模型
- Web 手写画布
- 0～9 概率分布
- 模型信息
- 独立训练脚本
- 模型权重保存
- FastAPI 或其他合适 Web 框架
- README
- 测试
- Git 提交与推送

和 OpenCV 第一篇一样，我更想观察的是：

Agent 会怎么拆这个项目。

而不是我提前告诉它所有实现细节。

---

三、Agent 最终选择了什么技术方案？

Agent 最终给出的方案是：

后端

• Python
• FastAPI

深度学习

• PyTorch
• torchvision
• MNIST

CNN

• 2 个卷积层
• 全连接层
• 输出 10 个类别

前端

• HTML
• CSS
• JavaScript

测试

• pytest

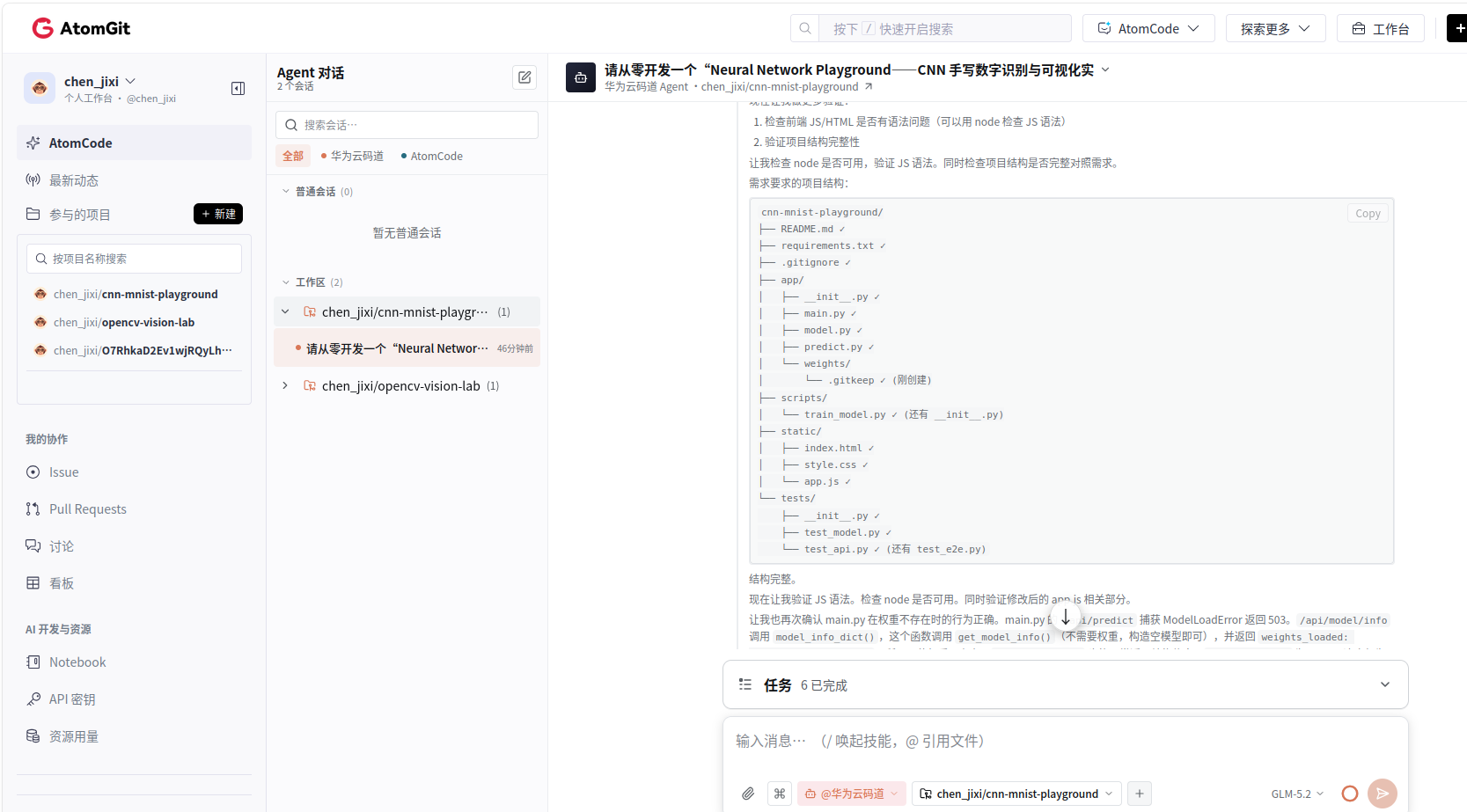

最终项目结构大致如下：

cnn-mnist-playground/
├── README.md
├── requirements.txt
├── .gitignore
├── app/
│   ├── __init__.py
│   ├── main.py
│   ├── model.py
│   ├── predict.py
│   └── weights/
│       └── .gitkeep
├── scripts/
│   └── train_model.py
├── static/
│   ├── index.html
│   ├── style.css
│   └── app.js
└── tests/
    ├── __init__.py
    ├── test_model.py
    └── test_api.py

这一套结构我觉得比较合理。

训练、模型、推理、Web 和测试都拆开了，没有全部堆在一个 Python 文件里。

---

四、真正遇到的第一个问题：PyTorch 环境

这次开发并不是一次顺利到底。

Agent 最开始尝试在云端环境中安装：

torch
torchvision

但是深度学习环境和 OpenCV 不一样。

PyTorch 本身体积就比较大，而且还会涉及 CUDA、cuDNN 等依赖。

因此云端环境安装过程并不稳定。

最后我调整了开发方式：

Agent 负责完成项目代码和工程结构，本地机器负责真正安装 PyTorch、训练模型和运行项目。

这个方式反而更接近真实开发。

因为实际深度学习项目中：

开发环境和训练环境本来就不一定是同一个。

---

五、本地安装 PyTorch

项目推送到 AtomGit 以后，我把代码克隆到本地。

先创建独立 Conda 环境：

conda create -n cnnmnist python=3.10 -y
conda activate cnnmnist

然后安装项目依赖：

pip install -r requirements.txt

这次本地安装成功。

可以看到 PyTorch、torchvision、FastAPI、uvicorn、pytest 等依赖都正常安装。

接下来确认 CUDA：

python -c "import torch; print(torch.__version__); print(torch.cuda.is_available()); print(torch.cuda.get_device_name(0) if torch.cuda.is_available() else 'CPU')"

如果 CUDA 可用，就可以直接使用 GPU 训练。

---

六、CNN 模型并不是假的

项目中真正定义了一个用于 MNIST 的卷积神经网络。

核心思路是：

28×28 灰度图
↓
Conv
↓
ReLU
↓
Pooling
↓
Conv
↓
ReLU
↓
Pooling
↓
Flatten
↓
Fully Connected
↓
10 类输出

最终输出：

0 1 2 3 4 5 6 7 8 9

十个类别对应的 logits。

经过 Softmax 后，就可以得到十个数字对应的概率。

也就是说，网页里最终看到的：

预测结果：7
置信度：98%

并不是写死的。

而是真正经过 CNN 前向传播得到的。

---

七、模型训练和 Web 服务是分开的

这一点我特别要求 Agent 处理得更规范一些。

没有采用：

启动网页时发现没有模型 → 自动训练

这种方式。

而是把训练单独放在：

scripts/train_model.py

本地训练：

python -m scripts.train_model

训练完成后生成：

app/weights/mnist_cnn.pth

然后 Web 服务只负责：

加载权重
↓
接收输入
↓
模型推理
↓
返回结果

这样项目逻辑会清晰很多。

如果权重不存在，系统会直接提示：

模型权重不存在，请先运行 python scripts/train_model.py

而不是偷偷返回一个随机结果。

---

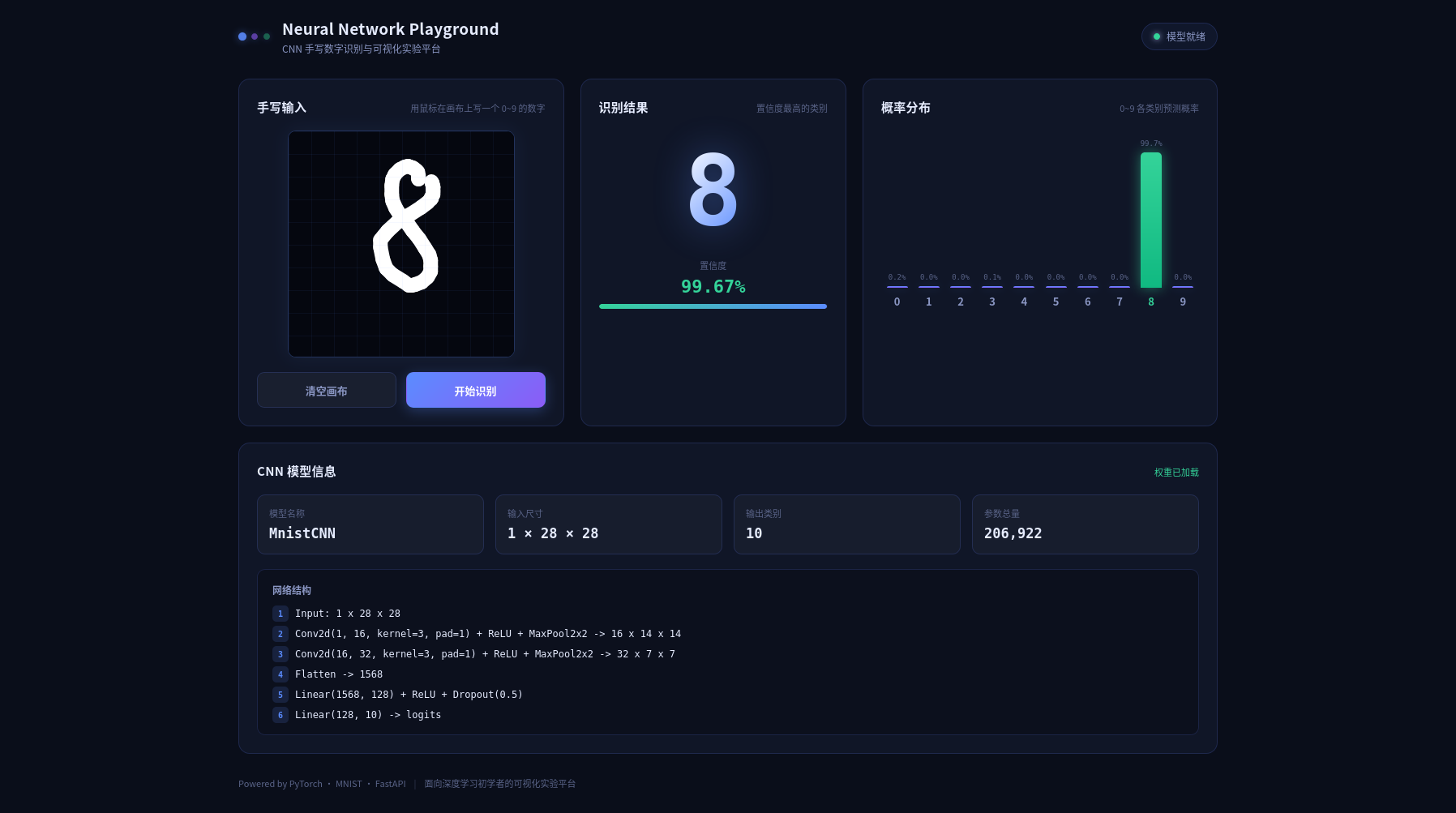

八、实际案例：自己手写一个数字

模型训练完成以后，启动 Web 服务：

python -m uvicorn app.main:app --reload

浏览器访问：

http://127.0.0.1:8000

页面提供了一个手写画布。

可以直接用鼠标写数字。

例如我手写一个：

7

然后点击：

开始识别

后端会完成：

Canvas
↓
图像数据
↓
灰度处理
↓
28×28
↓
归一化
↓
Tensor
↓
CNN
↓
Softmax

最后返回预测结果。

这个案例和前面的 OpenCV 项目相比，最大的区别就是：

页面背后真的有一个训练过的神经网络。

---

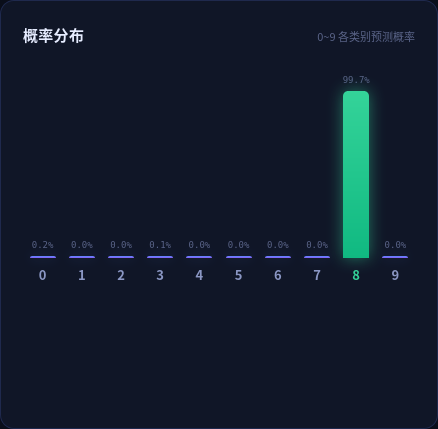

九、0～9 十个类别概率可视化

除了最终预测数字，我还要求页面展示全部类别概率。

比如：

0   0.1%
1   0.3%
2   0.2%
3   0.5%
4   0.1%
5   0.2%
6   0.1%
7   98.1%
8   0.3%
9   0.1%

这样用户不只能看到：

“模型认为这是 7”

还可以看到：

“它有多确定？”

这个其实很适合初学者理解分类模型。

因为神经网络并不是直接输出一个：

7

而是输出一组分数。

最后通过 Softmax 转换为类别概率。

---

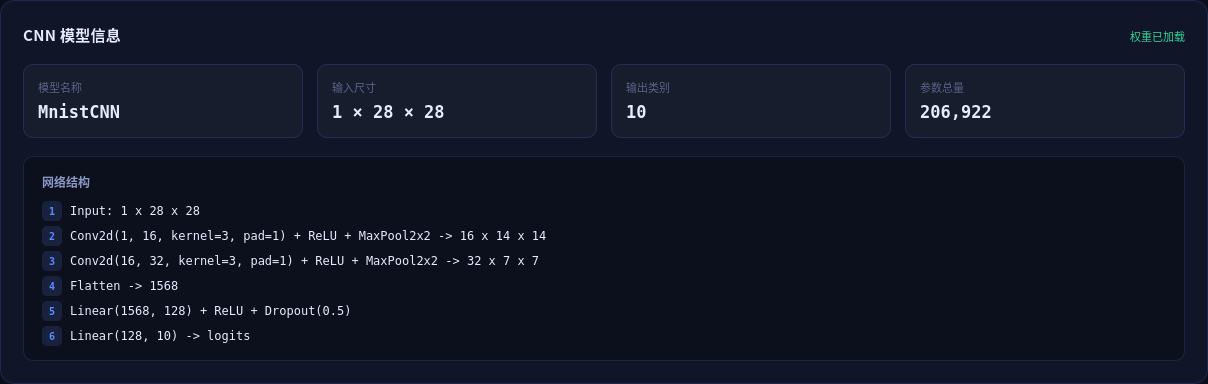

十、模型信息也直接展示出来

页面还会显示一些基础模型信息，例如：

• 模型名称
• 输入尺寸
• 输出类别
• 参数量
• 权重加载状态

这样这个项目不只是一个“数字识别小游戏”。

它更像一个小型神经网络实验平台。

用户可以看到：

模型是什么、输入是什么、输出是什么、最后又是怎么得到预测的。

---

十一、真实训练环境下的资源占用

这次我是在 RTX 4090 环境下运行。

训练过程中可以通过：

nvidia-smi

查看 GPU 状态。

例如：

GPU: NVIDIA GeForce RTX 4090
显存: 24GB
CUDA: 13.0

不过 MNIST 本身很小。

这种 CNN 即使使用 CPU，也可以比较快完成训练。

所以这个项目并不要求高端显卡。

这一点也比较适合作为深度学习入门项目。

---

十二、这个项目目前完成了什么？

目前 Neural Network Playground 第一版已经实现：

功能	状态
Web 手写画布	✅
清空 / 重写	✅
PyTorch CNN	✅
MNIST 训练脚本	✅
模型权重保存	✅
模型加载	✅
28×28 图像预处理	✅
CNN 推理	✅
0～9 分类	✅
Softmax 概率	✅
概率可视化	✅
模型信息展示	✅
权重缺失提示	✅
FastAPI 后端	✅
README	✅
Git 推送	✅

项目地址：

https://atomgit.com/chen_jixi/cnn-mnist-playground

---

十三、从 OpenCV 到 CNN，最大的变化是什么？

做到这里以后，我觉得区别已经非常明显。

OpenCV 项目主要是：

规则和算法驱动。

CNN 项目则变成：

数据和模型驱动。

OpenCV：

输入
↓
固定算法
↓
输出

CNN：

训练数据
↓
学习参数
↓
模型权重
↓
新输入
↓
模型推理
↓
预测结果

所以项目工程里也多出了：

• 数据集
• 训练脚本
• 模型文件
• 权重
• 推理
• GPU / CPU
• 模型加载状态

这也是从传统计算机视觉进入深度学习以后，一个很明显的变化。

---

十四、下一篇准备继续做什么？

现在这个项目已经能识别数字了。

但还有一个很有意思的问题：

CNN 到底看到了什么？

我们能看到最终结果：

7

但是卷积层中间到底提取了什么特征？

下一篇我准备继续让码道在这个项目上加入：

Feature Map 可视化。

把：

原始数字
↓
第一层卷积特征图
↓
第二层卷积特征图
↓
最终分类

直接展示出来。

也就是说，下一篇不只是看：

CNN 预测了什么。

而是进一步看：

CNN 是怎么一步一步“看”这个数字的。
